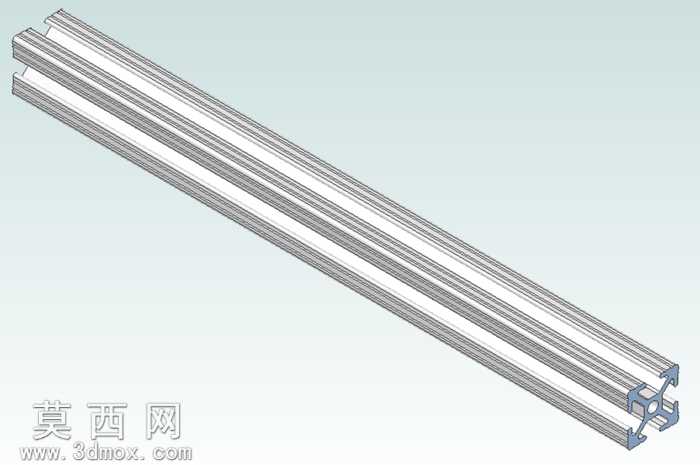

1英寸规格挤压铝合金型材三维设计

本作品为1英寸规格挤压铝合金型材的三维建模成果，建模过程依托参数化三维设计软件完成，全程围绕挤压铝型材的实际生产工艺与应用场景展开设计。建模初期首先梳理挤压型材的截面设计逻辑，针对该款1英寸规格型材的多槽位安装结构、端部连接卡位特征进行精准的草绘定位，严格控制截面各壁厚尺寸、槽口宽度、卡位凸台的公差范围，确保截面轮廓完全匹配挤压生产的出料精度要求，避免出现截面壁厚不均导致的挤压成型缺陷。完成截面草绘后采用凸台拉伸特征生成型材主体结构，拉伸过程中同步校验型材的线性精度，针对型材表面的长条加强筋结构、侧边导向槽特征进行细节优化，所有棱边位置均按照工业铝型材的常规工艺要求添加适配的倒角与圆角，既避免尖锐边角带来的装配安全隐患，也还原真实挤压型材的表面工艺特征。材质设置阶段选用6063铝合金作为基础材质，调整材质球的金属度、粗糙度与反射参数，还原挤压铝型材表面经阳极氧化处理后的亚光银白质感，渲染阶段采用柔和的工业产品布光方案，多角度呈现型材的截面结构、表面槽位与整体线性形态，清晰展示各安装槽的位置分布、端部连接卡位的结构细节，确保模型能够直观体现该款挤压型材的装配适配特性。设计过程中充分考量该款型材的轻量化特性，按照每12英寸长度对应1/16盎司重量的参数要求调整内部空腔结构，在保证型材结构强度满足常规工业装配需求的前提下，尽可能优化截面空腔占比，降低型材整体重量，适配轻量化机架搭建、小型设备框架组装的应用需求。模型的所有特征均保留完整参数化建模历史，方便后续使用者根据实际装配需求调整型材长度、修改槽位尺寸，可直接用于工业框架装配模拟、设备机架方案展示、挤压生产工艺校验等场景，模型结构完整无破面，特征逻辑清晰，能够准确还原真实挤压铝型材的结构特性与外观质感。
