手推式轮椅转运辅助车架结构设计

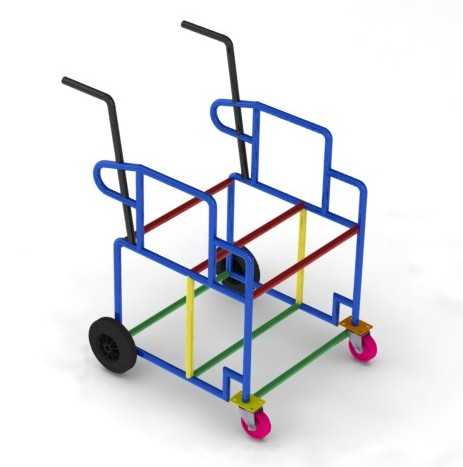

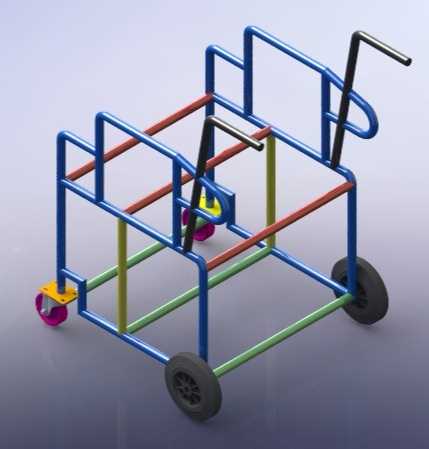

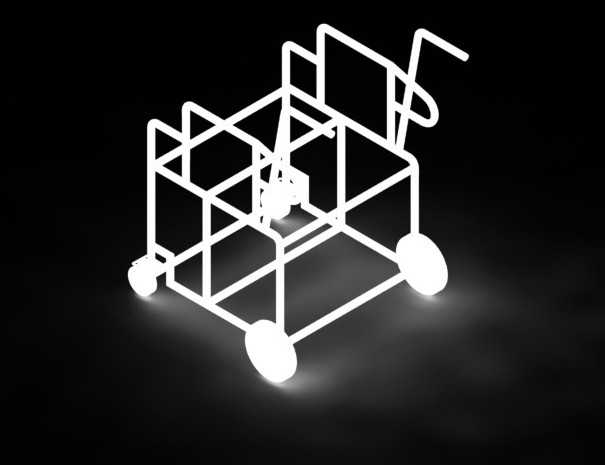

该款车架结构主要面向医疗转运、养老照护场景下的短距离人员移动需求，可适配常规尺寸的轮椅座椅搭载，也可单独作为厂区、库房内轻型物料转运的承载架使用，在门诊楼、养老社区、福利机构的室内平层转运场景中适配性较强，同时也能满足小型仓储场景下200kg以内载荷的散料、周转箱转运需求。从结构设计逻辑来看，整体采用圆管弯折焊接的框架式承载思路，主承载框架选用蓝色涂装的结构圆管弯折成型，通过多道横向、纵向的管材拼接形成矩形承载基面，基面内部设置多道不同颜色的横纵支撑肋，其中红色管材为上层承载面的横向支撑，直接承接座椅或者物料的底部载荷，黄色管材为竖向支撑传力构件，将上层载荷直接传递到底部的行走轮组安装位，绿色管材为底部框架的纵向连接构件，强化整体框架的抗扭刚度，避免推行过程中框架出现菱形变形。行走轮组采用差异化配置，后端选用大直径黑色实心橡胶轮，轮轴直接固定在底部框架的后端横梁上，大直径轮组可轻松越过室内门槛、地砖缝隙、小尺寸地面凸起等障碍，降低推行时的颠簸感；前端选用两个带转向支架的粉色聚氨酯脚轮，脚轮安装位设置了黄色的安装垫板，通过螺栓与底部框架的前端纵梁连接，万向脚轮可实现360度转向，满足狭窄走廊、电梯间内的小半径转向需求，同时聚氨酯轮面不会划伤环氧地坪、PVC地板等室内常用地面材质。推行扶手采用黑色防滑套管包裹的弯管结构，从框架后端向上向后延伸，扶手高度设置在符合人体工程学的900-1000mm区间，适配多数成年人站立推行的施力高度，扶手弯折角度经过优化，推行时手腕可保持自然姿态，长时间推行不易产生疲劳感；框架中部额外设置了一圈环形辅助扶手，既可以作为乘坐人员的手部扶持位，也能作为框架侧面的防护结构，避免搭载物品或者座椅从侧面滑落，同时在吊装、整体搬运车架时，该环形扶手也可作为吊装着力点使用。从安装边界尺寸来看，整体框架的长度控制在800mm左右，宽度控制在600mm左右，可顺利通过常规宽度为800mm的室内门洞、医用电梯门，不会出现卡滞问题；框架底部的轮组安装位预留了标准的脚轮安装孔距，后期维护时可直接替换同规格的通用脚轮，无需额外打孔改装；上层承载面的支撑肋间距设置为150mm，可直接适配市面上多数常规尺寸的轮椅坐垫、周转箱底部尺寸，无需额外加装垫板即可稳定承载。结构受力层面，所有管材的连接节点均采用满焊工艺，关键受力位置比如轮轴安装位、扶手与主框架连接位都设置了三角形加强筋，避免长期交变载荷下出现焊缝开裂的问题；框架整体做了除锈后喷塑处理，涂层厚度均匀，可耐受日常使用中的消毒液擦拭、轻微磕碰，不会轻易出现掉漆锈蚀的问题，适配医疗场景下频繁消毒的使用要求。实际使用过程中，该框架无需额外复杂装配，仅需将四个轮组通过螺栓固定到对应安装位即可投入使用，后期维护仅需定期检查轮组转动顺滑度、螺栓紧固状态即可，维护成本极低；框架整体自重控制在15kg以内，单人即可完成抬运、挪位操作，在需要上下台阶转运时，可由两人分别握持前后扶手完成抬动，适配无电梯建筑内的短途转运需求。
