机加工用阶梯式锥头旋转传动轴

在常规机加工车间的手动车床、小型数控铣床的进给传动单元，以及部分小型自动化工装的旋转执行端，这类带锥头定位结构的阶梯轴件是十分常见的传动构件，日常作业中既可以作为手动装夹工位的定位芯轴使用，也能在加装传动连接件后承担小扭矩的旋转动力传递作用。从实际使用场景来看，这类轴件最常出现在小型仪表车床的主轴辅具端，或是手动攻丝、铰孔工位的导向传动位置，相比等直径光轴，阶梯式的结构设计可以直接通过轴肩实现轴向定位，不需要额外加装定位套或者锁紧挡圈，能大幅减少工位调整的辅助时间，适配小批量多品种的零散加工需求。

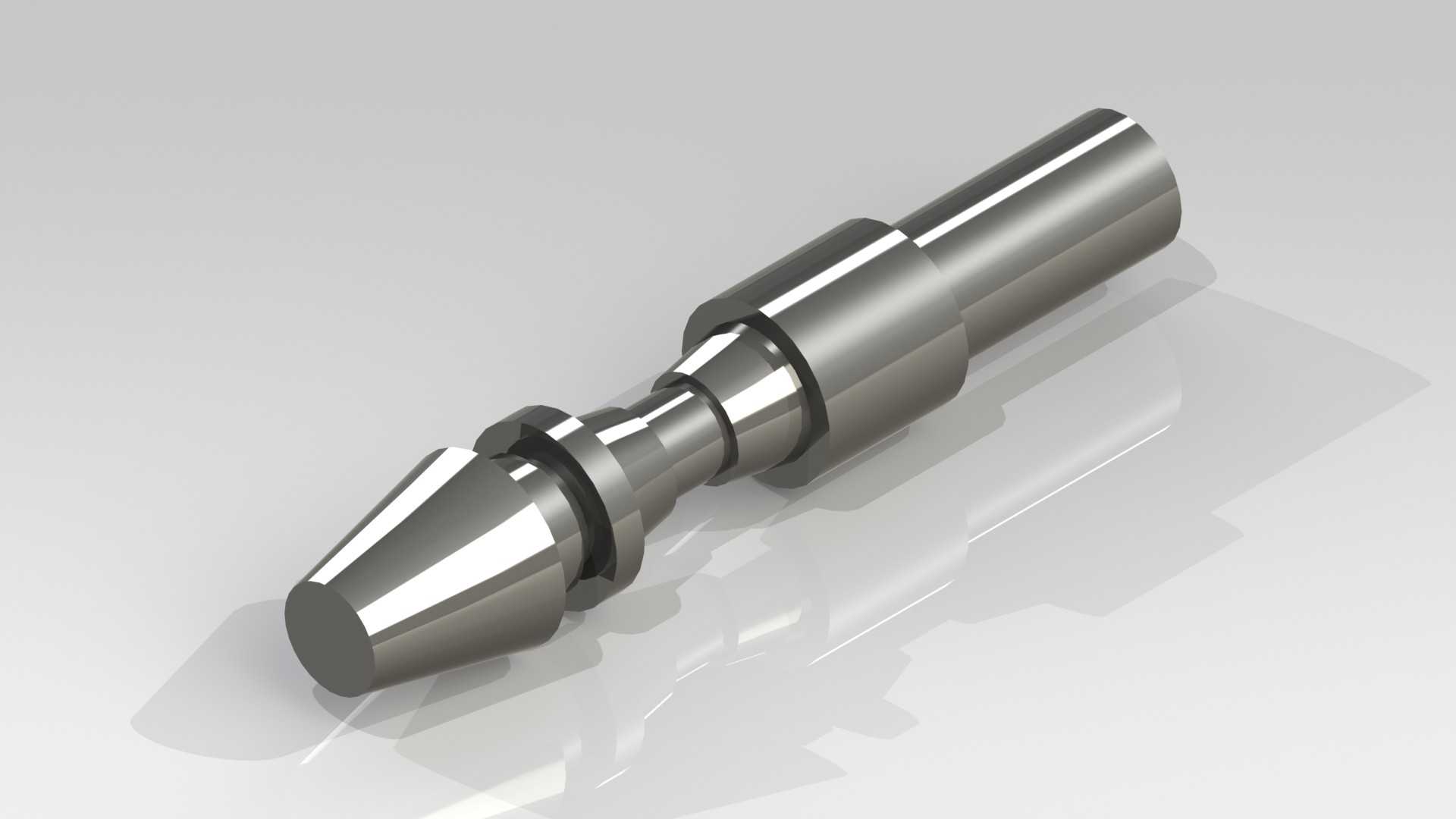

设计这类轴件的时候，首先要考虑的是安装边界的适配性，不同直径的轴段分别对应不同的安装配合位：最末端的锥头段锥度通常选用1:20的公制锥度，这个锥度既可以保证和配套锥孔的自锁性，手动拆卸时也不需要太大的敲击力，适合频繁更换工装的手动作业场景；紧邻锥头的两道环形凹槽是用来安装弹性挡圈的，能在轴件穿入安装座后实现轴向的双向限位，避免旋转过程中出现轴向窜动，影响加工精度；中间的多段阶梯圆柱面分别对应轴承安装位、传动件连接位，每一段的直径差都控制在2-5mm之间，既保证轴肩有足够的定位支撑面，也不会因为直径突变过大造成应力集中，提升轴件的抗疲劳强度。

从功能特性来看，这类轴件的表面粗糙度要求根据配合位置不同有明确区分：轴承安装段的粗糙度需要达到Ra1.6，保证和轴承内圈的配合紧密性，减少旋转过程中的振动；锥头定位段的粗糙度要达到Ra0.8，保证和配套锥孔的贴合面积不低于85%，避免定位出现偏差；非配合的轴段表面粗糙度只需要达到Ra6.3即可，能减少不必要的精加工工时，控制零件加工成本。轴件的材质通常选用45号优质碳素结构钢，经过调质处理后硬度达到HB220-250，既有足够的韧性承受冲击载荷，也有足够的耐磨性应对长期的旋转摩擦，不需要额外做表面渗碳或者淬火处理，适合普通机加工车间自行加工制作。

实际安装使用时，这类轴件的总长度需要根据安装工位的空间尺寸做适配，通常轴件伸出安装座的长度不超过轴径的3倍，避免旋转过程中出现挠度变形，影响传动精度；安装轴承的两个轴段同轴度公差要控制在0.02mm以内，保证轴承运转顺畅，不会出现卡滞或者异常发热的情况；锥头段和安装基准轴段的径向圆跳动公差要控制在0.01mm以内，保证锥头定位的工件旋转时的同轴度，避免加工出来的零件出现圆度超差的问题。在Mastercam等编程软件中生成这类轴件的加工代码时，可以直接按照轴段的阶梯顺序安排车削工序，先粗车外圆留0.2mm的精加工余量，再依次精车各个配合面、车削锥头、切制挡圈凹槽，工序排布十分顺畅，不需要复杂的工装夹具，普通三爪卡盘一次装夹就能完成大部分加工内容，只有当轴件长径比超过4的时候才需要加装尾座顶尖做辅助支撑，避免加工过程中出现让刀变形。

这类轴件在手动机器车间的适用范围很广，除了作为传动定位轴使用，还可以经过简单改装后作为小型打磨头的连接轴、手动绕线设备的旋转主轴，甚至可以作为简易工装的压紧导柱使用，多段阶梯的结构让它不需要额外加工安装槽就能适配不同内径的配套零件，通用性很强。设计建模的时候需要注意各个轴段之间的过渡圆角，所有直径突变的位置都要做R0.5-R1的圆角过渡，避免热处理或者受力时出现应力开裂的问题，挡圈凹槽的尺寸要符合标准弹性挡圈的安装尺寸，不需要做非标准的槽型，方便后期维护时直接采购标准配件更换。
