防爆微光红外网络摄像观察镜安装结构

在石化、化工这类存在易燃易爆介质的生产场景中，常规民用监控设备完全无法满足现场安全规范要求，这类场景的监测点位往往需要直面储罐、反应釜周边的爆炸性气体环境，同时还要耐受露天布置带来的风雨、粉尘侵蚀，这款防爆型网络摄像观察镜安装结构，就是针对这类高危场景的远程可视化监测需求设计的。

从实际使用逻辑来看，这套结构的核心作用是替代人工巡检，让操作人员在中央控制室就能完成危险点位的状态核查，不用频繁进入防爆区域开展近距离检查，既降低了人员暴露在危险环境中的时长，也能提升异常状态的响应效率。设备本身的防护设计覆盖了防爆、防尘、防火、防风雨多重要求，所有壳体结合面都按照隔爆型设备的间隙要求做了配合公差控制，能避免内部电路故障产生的电弧引燃外部易燃易爆介质。

成像单元的设计上，采用1/3英寸逐行扫描CMOS传感元件，固定帧率下可输出4MP分辨率的画面，搭配83°视场角的广角定焦镜头，单台设备就能覆盖较大的监测范围，减少同区域内的设备布置点位。镜头周边集成的微光红外阵列补光单元，能在无额外照明的夜间环境下提供45米距离的清晰可视范围，内置的光敏触发模块会在环境可见光亮度低于阈值时，自动从全彩成像模式切换到红外成像模式，配合宽动态范围算法、数字降噪与真实日夜红外截止滤光片切换结构，在弱光、逆光这类复杂光线条件下也能输出清晰可用的画面，不会出现过曝、噪点过多导致无法识别现场状态的问题。

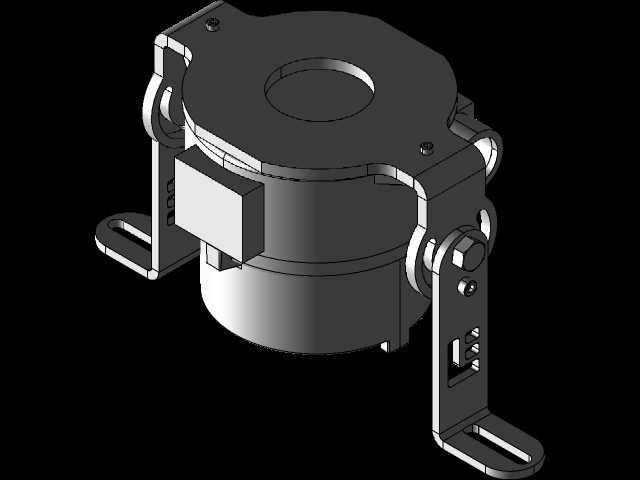

安装结构的设计充分考虑了现场复杂的布置需求，设备两侧配备可调支腿，可适配多种安装要求：针对观察窗表面安装的场景，可通过螺母、法兰适配环或铰接支架直接完成连接固定；针对需要调整观测角度的场景，配套的支架组件允许对镜头的水平、倾斜角度做微调，确保监测视场完全覆盖目标区域。结构件本身兼容多种行业通用安装标准，包括DIN系列工业安装标准、焊接式MV观察镜配件、ANSI法兰类型以及可视流量指示器的安装接口，不需要额外制作大量过渡连接件就能完成现场适配，降低现场安装的改造工作量。

供电与信号传输部分采用以太网供电设计，仅通过一根标准Cat5及以上规格的以太网电缆，就能同时完成视频信号传输与设备供电，不需要在监测点位额外布置独立供电线路，既减少了现场布线的工作量，也降低了防爆区域内电气线路的接点数量，提升整体系统的安全可靠性。设备的PoE供电模块兼容两类主流PoE供电标准，可适配不同功率输出的PoE交换机，单端口供电功率覆盖15.4W到30W区间，完全满足摄像单元、红外补光模块的功率需求，布线时仅需将电缆从设备端的防爆密封格兰头接入，另一端连接至安全区域的PoE交换机即可对接后端录像存储设备。

从安装边界来看，设备的总距离识别效果取决于安装高度与俯角调整，在做三维布点设计时，需要结合监测目标的位置计算镜头俯角，确保83°视场的覆盖范围完全包含需要监测的法兰、密封点、液位计等关键部位，同时要避开现场管道、钢架结构对视场的遮挡。设备的防爆壳体采用硬质金属材质，自身重量较大，安装时需要确保固定点的结构强度满足承重要求，避免长期使用后出现固定松动导致视场偏移的问题。

这套结构在实际项目中，除了容器、储罐、反应器的状态监测外，还可用于外部设施远程观察、清洁作业监测、喷雾混合工况观测、反应过程状态监控等场景，所有外露结构件都做了防腐处理，能耐受化工区域常见的腐蚀性气体侵蚀，长期户外布置也不会出现壳体锈蚀、密封失效的问题。
