防爆型远程网络红外监控摄像机结构

这款防爆监控设备的结构设计完全围绕高危工业场景的使用需求展开，核心适配石化、化工、油气储运等存在易燃易爆气体、粉尘的作业区域，可直接安装在储罐区、反应釜周边、管廊架、物料输送栈桥等位置，替代人工完成高风险区域的可视化巡检，避免人员直接进入危险区域开展目视检查，降低作业安全风险。

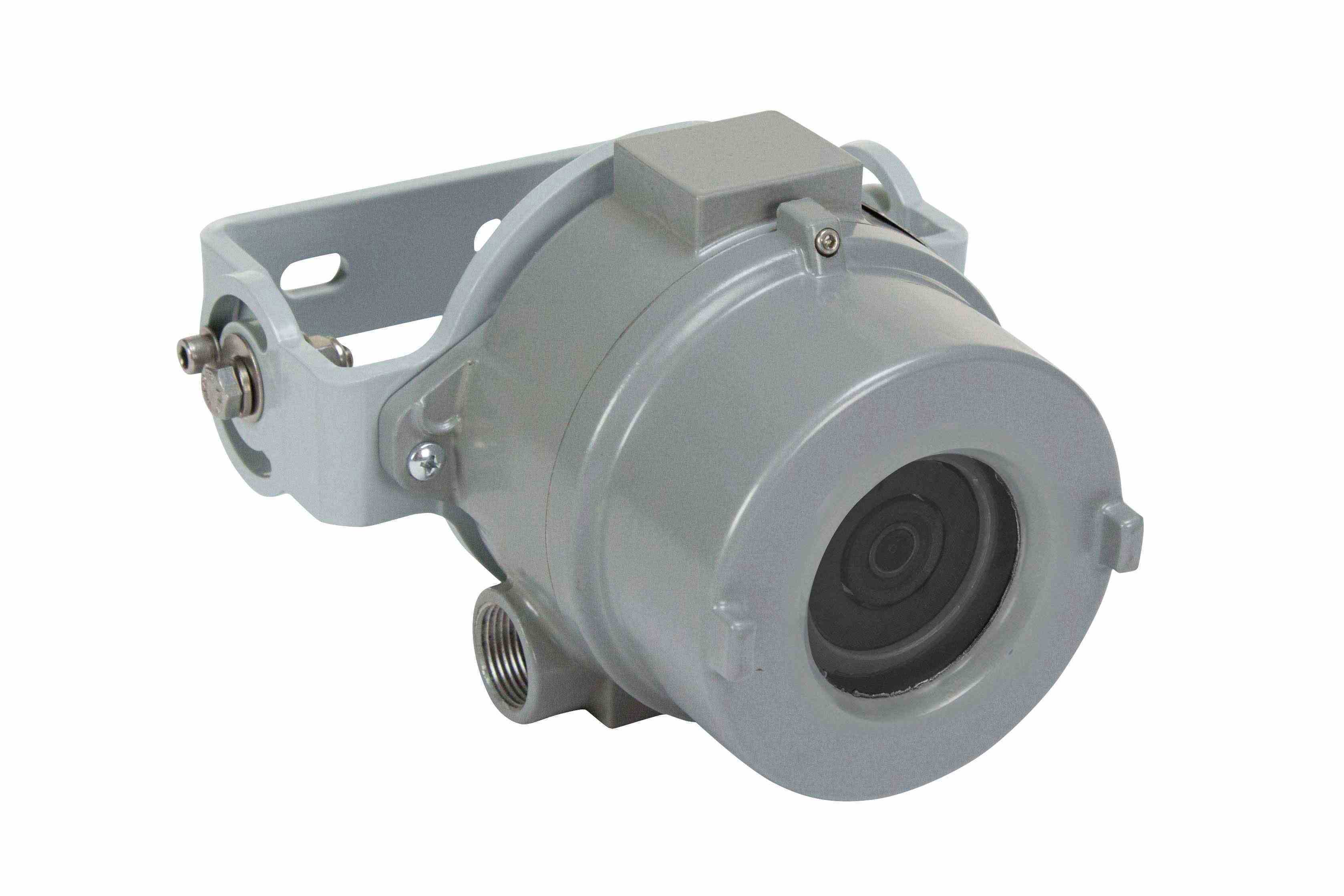

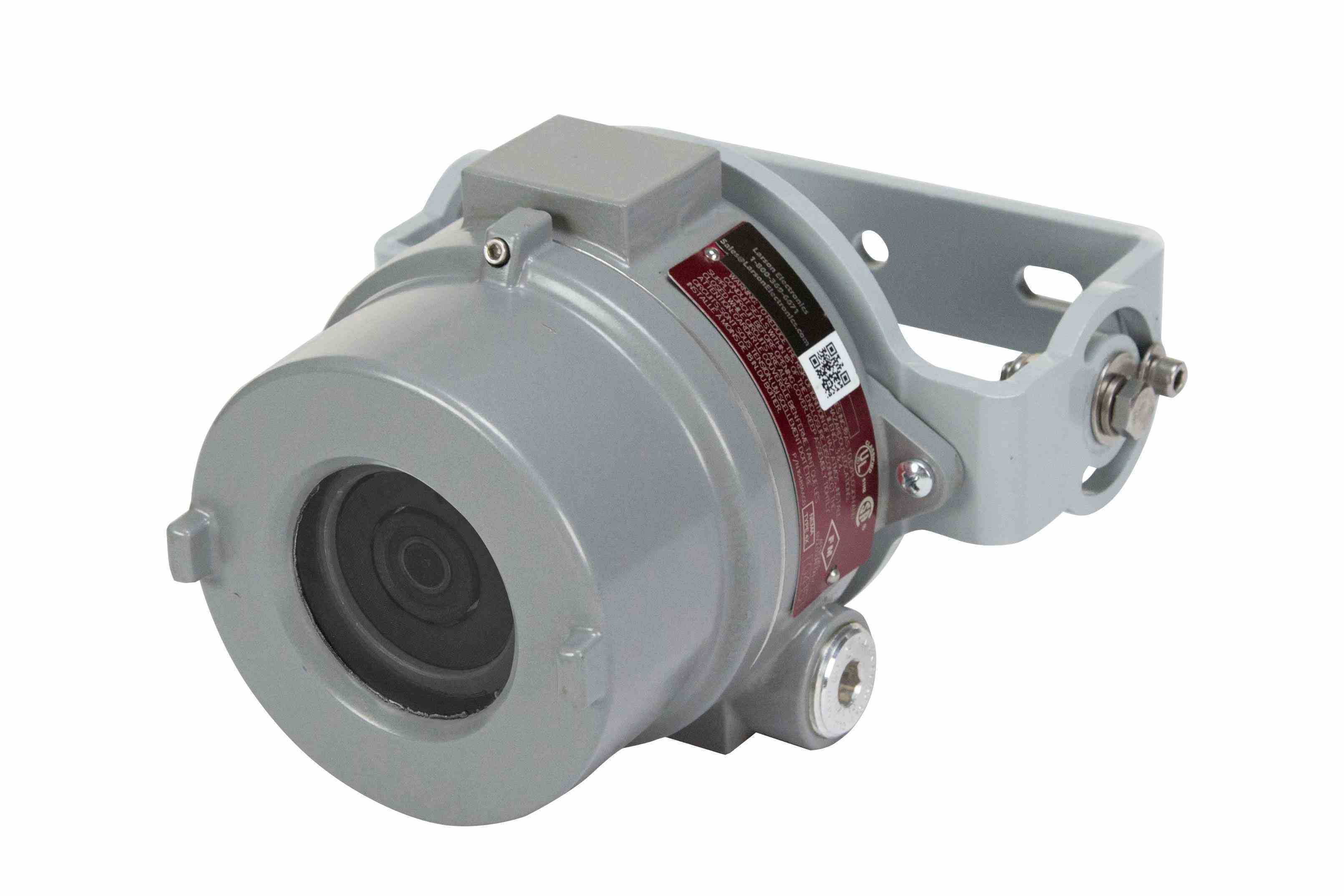

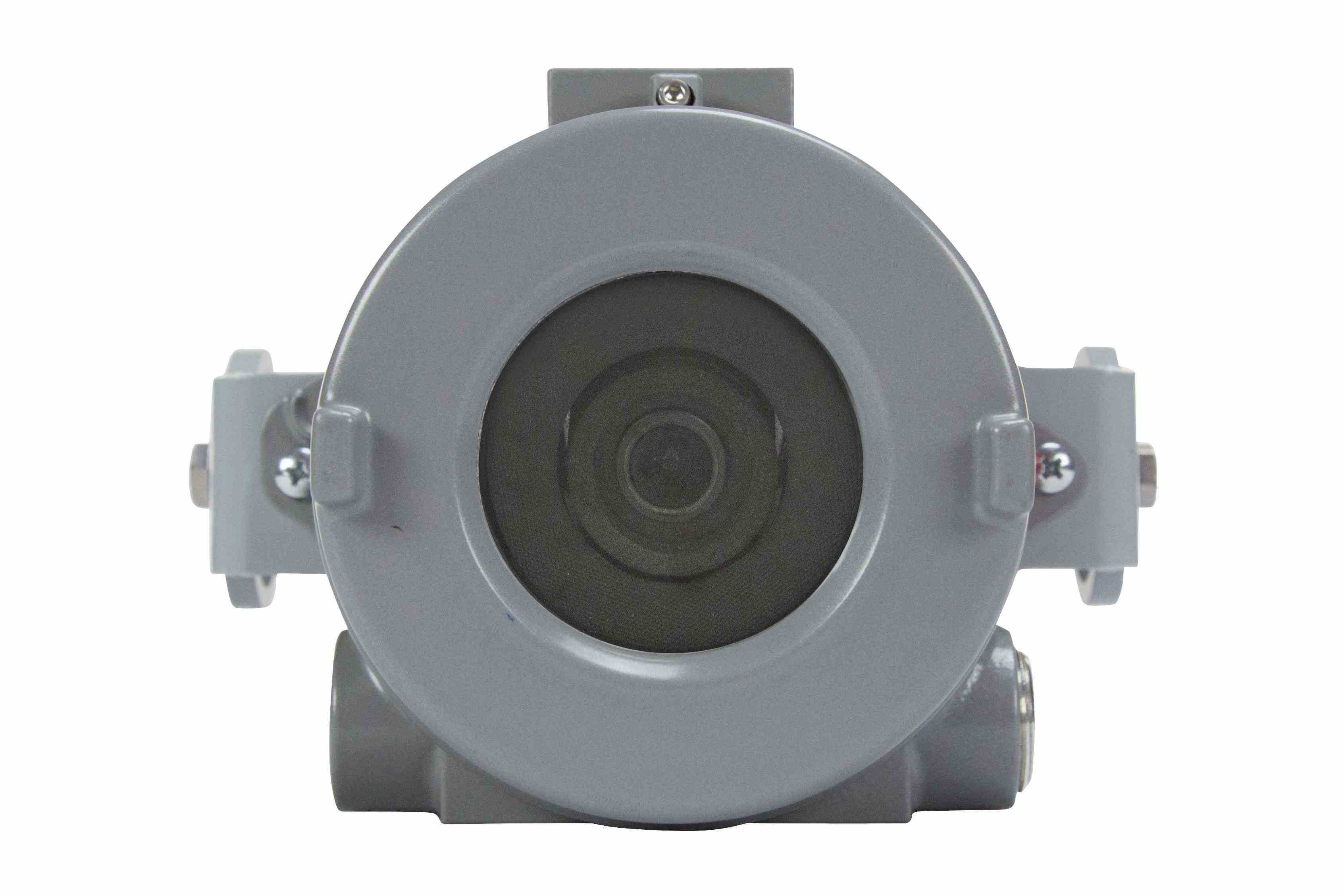

设备主体采用无铜铝合金铸造壳体，符合ATEX与IECEx防爆认证要求，壳体结合面均采用隔爆接合面设计，可承受内部爆炸压力且不会引燃外部易燃易爆介质，整体防护等级满足防尘、防水、防冲击要求，可直接在户外露天环境长期使用，无需额外加装防护外罩。壳体前端为镜头视窗，采用高强度钢化玻璃材质，视窗周边做了密封压合结构，保证隔爆性能的同时避免玻璃受外力碎裂；壳体侧面预留线缆引入接口，采用防爆密封接头结构，适配铠装线缆引入，保证线缆接入位置的隔爆完整性。

成像单元采用1/2.5英寸渐进式扫描CMOS传感器，可输出200万像素分辨率画面，帧率可达30FPS，搭配22°视场角的12mm定焦镜头，覆盖中远距离监控范围，可清晰捕捉监控范围内的设备状态、人员操作、物料跑冒滴漏等细节。设备内置红外补光阵列，在可见光不足的环境下可自动切换红外成像模式，配合真实日夜转换滤光片结构，低光照环境下也可输出清晰的监控画面，红外补光有效距离与镜头焦距匹配，避免补光不足或过曝问题。

供电与传输采用PoE以太网供电设计，仅需一根以太网电缆即可同时完成数据传输与电力供应，无需单独布设供电线缆，大幅降低危险区域的布线施工难度，减少线缆接头带来的防爆密封风险，适配IEEE 802.3af/at标准PoE供电，可直接接入同标准的PoE交换机或NVR设备，支持三码流输出，可同时满足录像存储、实时预览、远程访问的不同带宽需求，无需额外配置编码器即可接入现有工业监控网络。

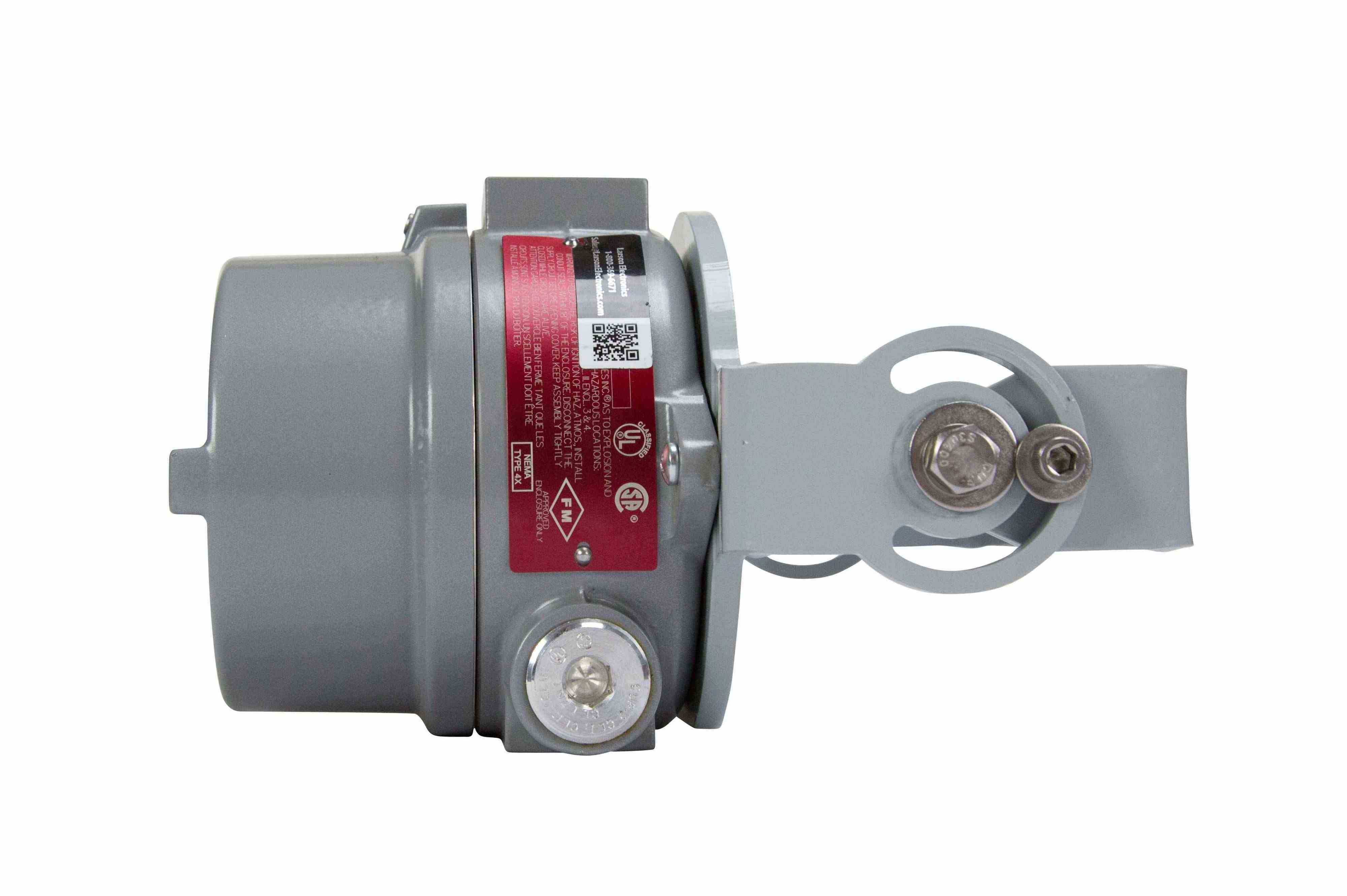

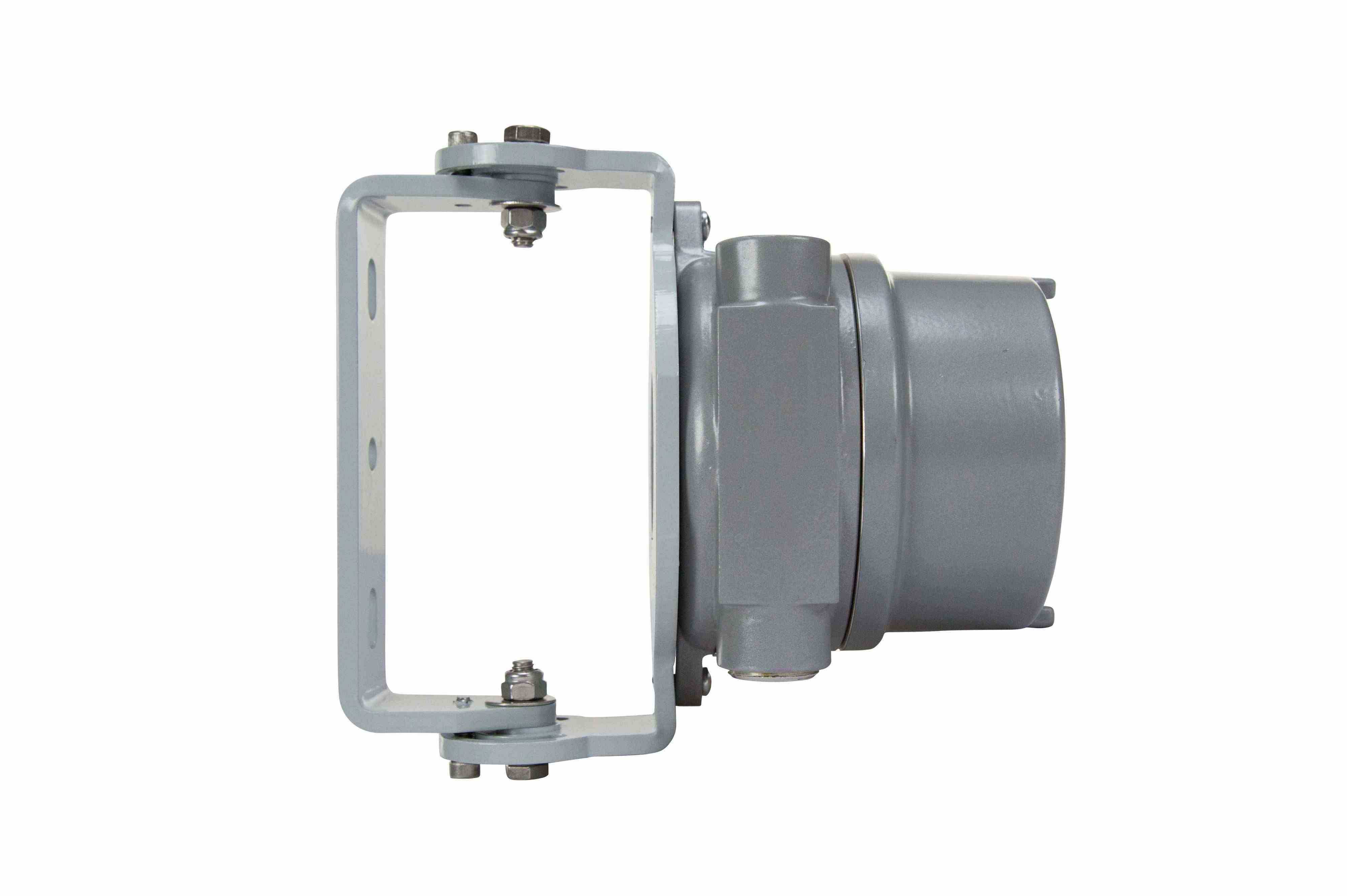

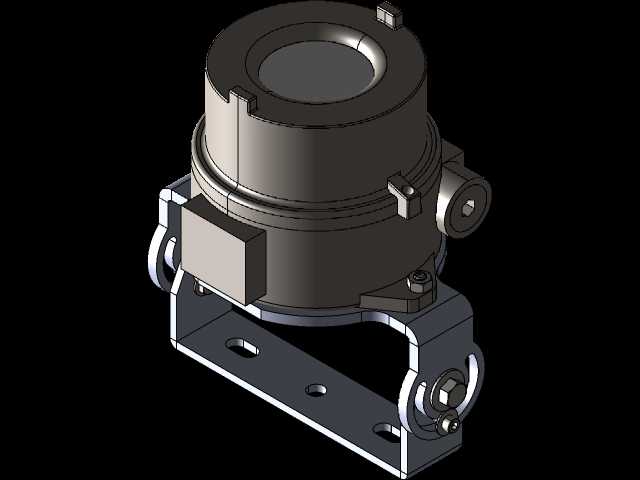

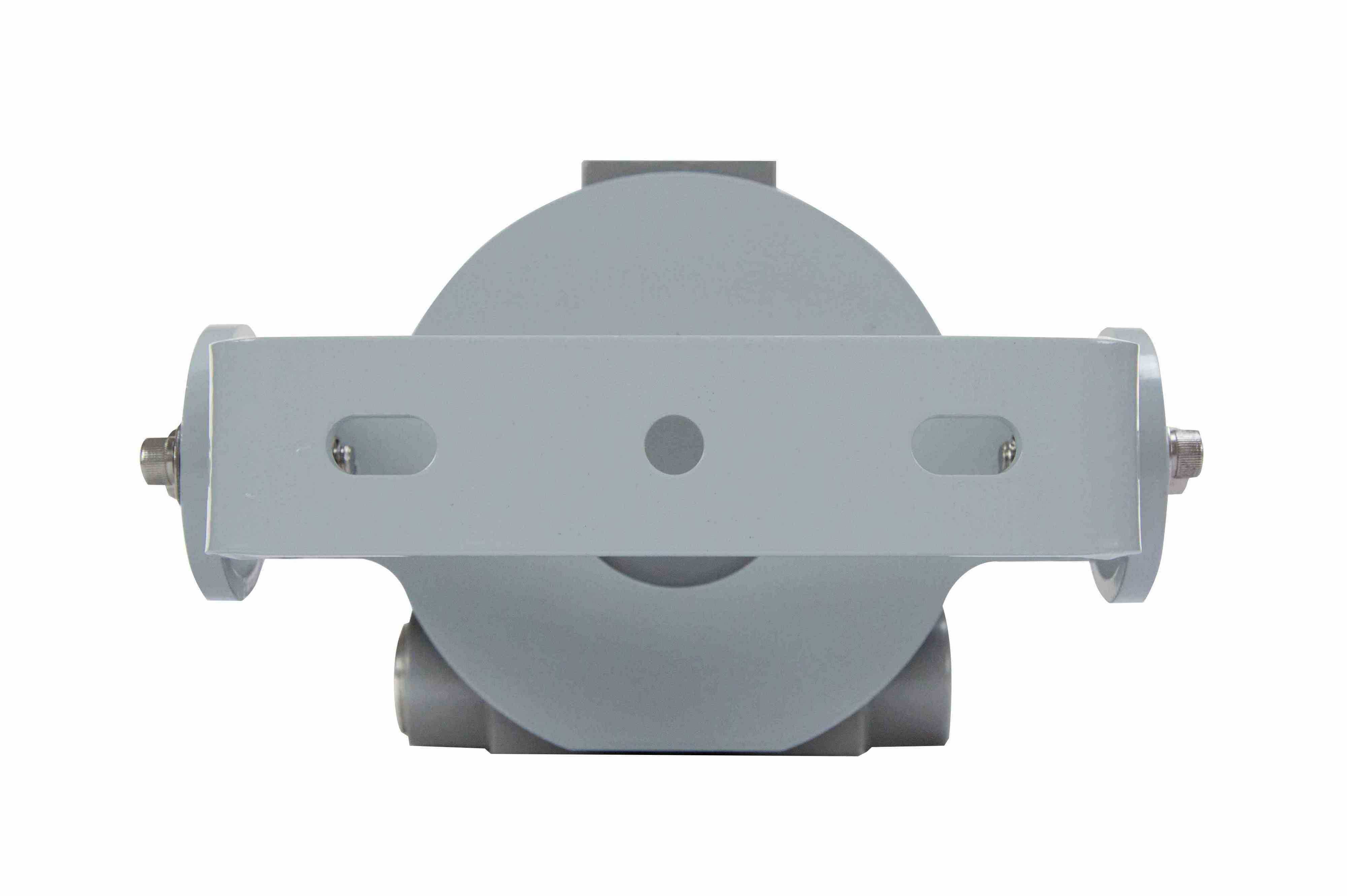

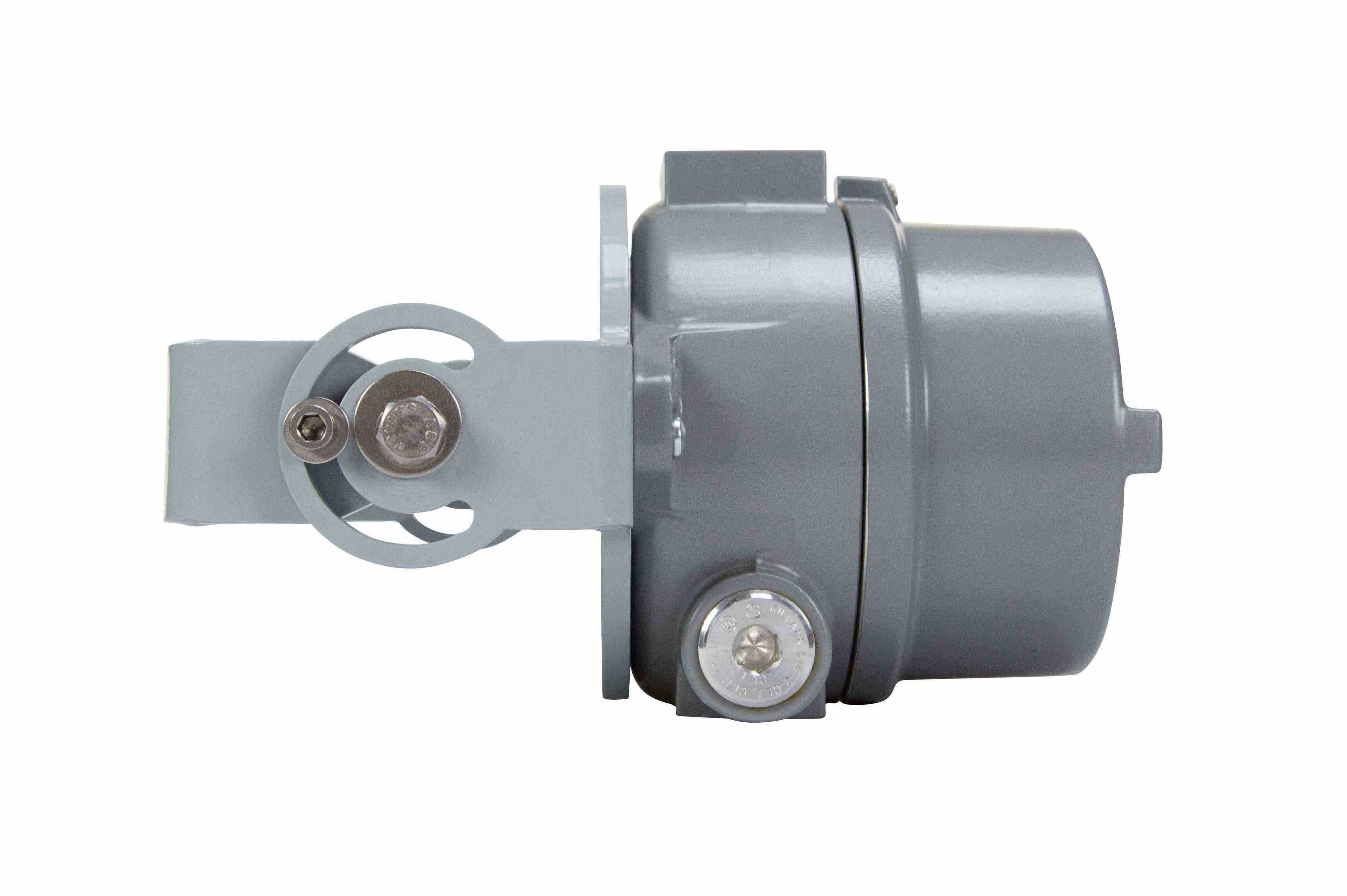

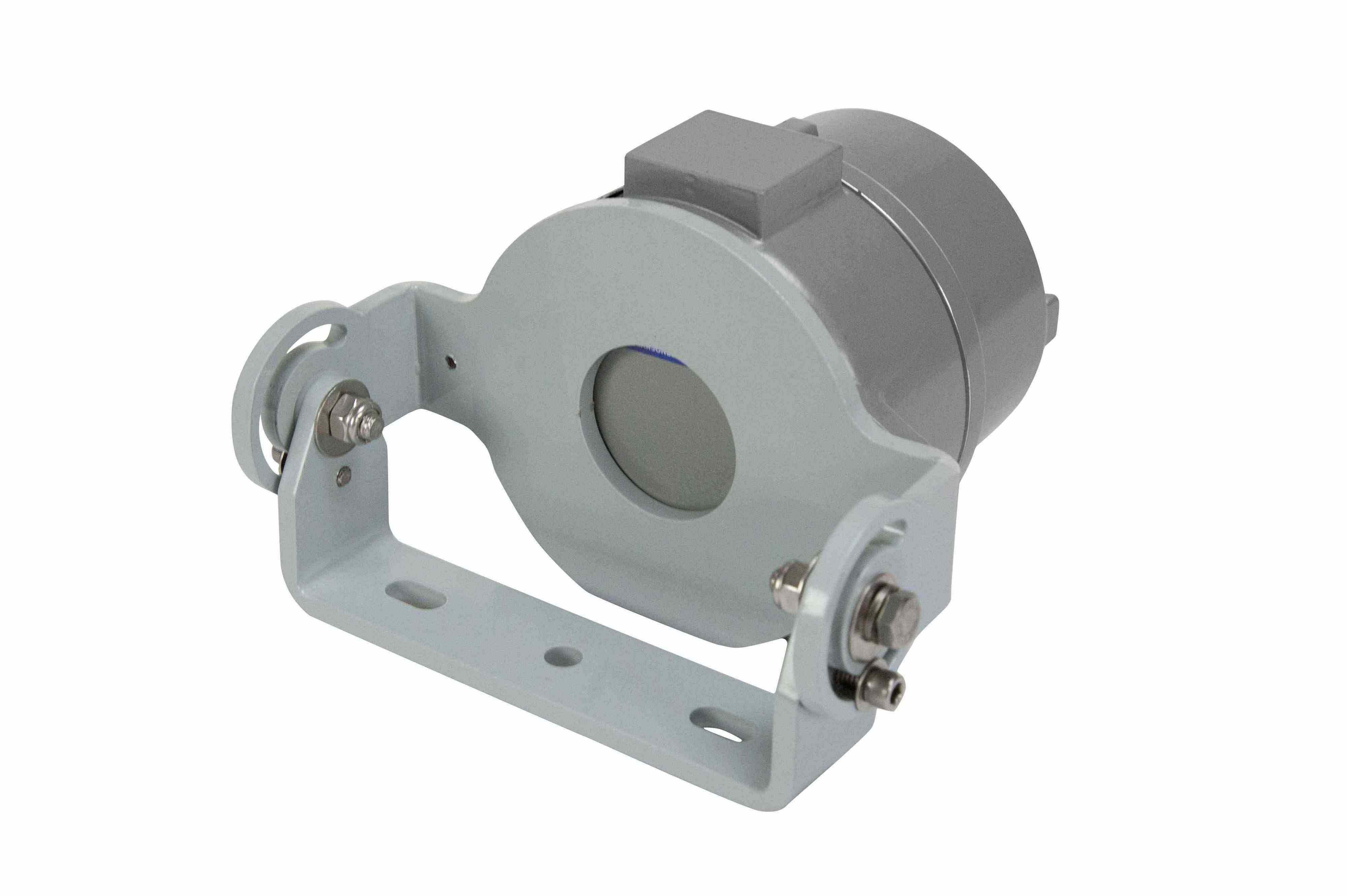

安装结构方面，设备自带可调节安装支架，支架采用不锈钢材质，表面做抛光处理适配防腐需求，支架与壳体采用铰接结构，可在水平、垂直方向调整监控角度，调整到位后通过锁紧螺栓固定角度，保证长期使用不会出现角度偏移。设备整体重量控制在0.9磅左右，安装时无需额外设计重型支撑结构，可直接固定在管廊支架、设备平台护栏、储罐壁预留安装位上，安装边界适配常规工业监控点位的预留尺寸，可直接替换同类型老旧防爆监控设备，无需重新打孔布设安装位。

设计过程中充分考虑了现场维护需求，壳体的开盖结构采用防爆螺栓紧固，开盖维护时无需完全拆下螺栓即可打开壳体完成内部模块检修，避免螺栓掉落遗失；视窗玻璃采用可更换压合结构，若玻璃受外力出现划痕或破损，可现场更换玻璃组件无需整体更换设备，降低现场维护成本。设备的所有外露金属部件均做了防腐处理，可耐受化工区域的腐蚀性气体、盐雾侵蚀，适合沿海石化厂区、煤化工厂区等强腐蚀环境长期使用。

在实际应用中，该设备可直接接入厂区现有安防监控系统，配合NVR完成录像存储，也可接入工业SCADA系统，将监控画面与生产工艺数据联动，当工艺参数出现异常时可自动调用对应点位的监控画面，辅助操作人员快速判断现场情况。针对12-24V直流供电的场景，也可搭配配套的红外补光附件扩展补光距离，满足更远距离的监控需求，附件同样采用防爆设计，可与主机配套安装在同一支架上，不会破坏整体防爆性能。
