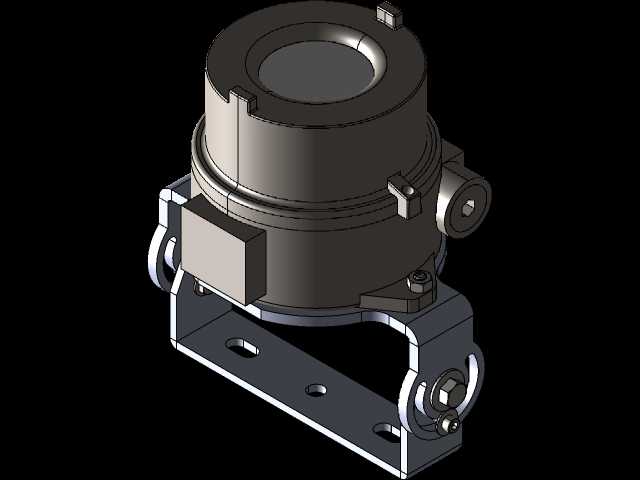

防爆微光红外阵列网络摄像设备结构设计

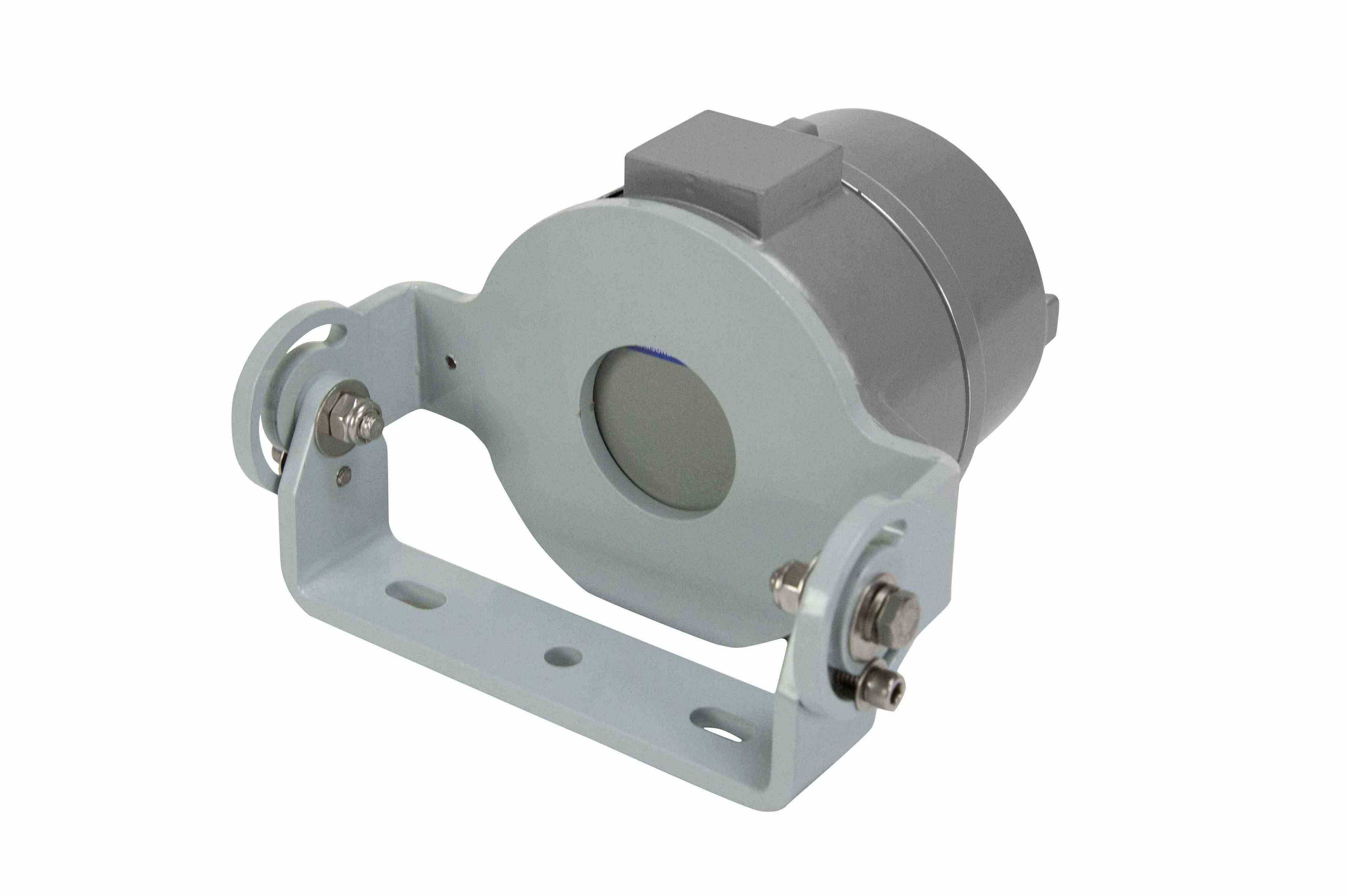

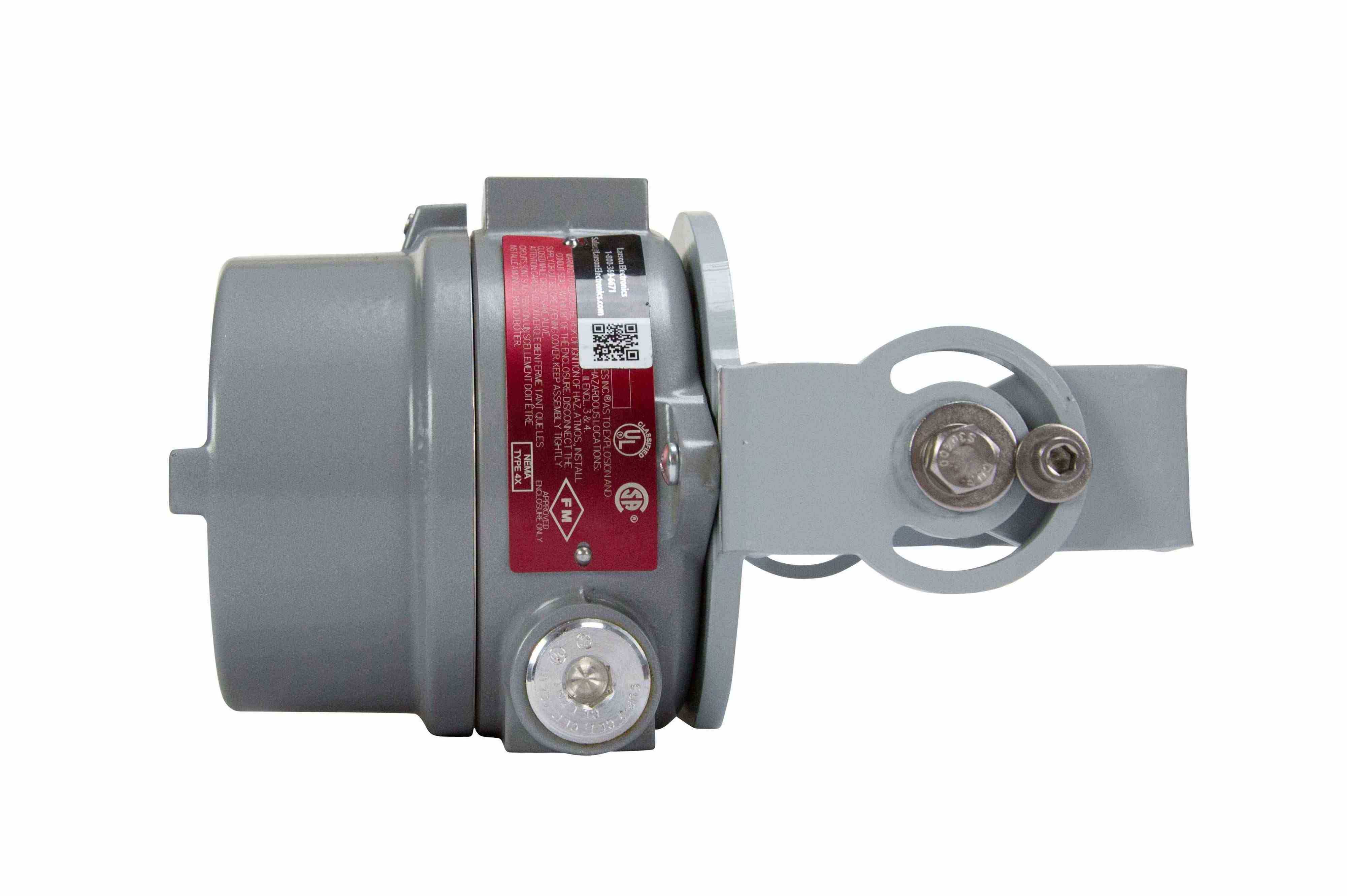

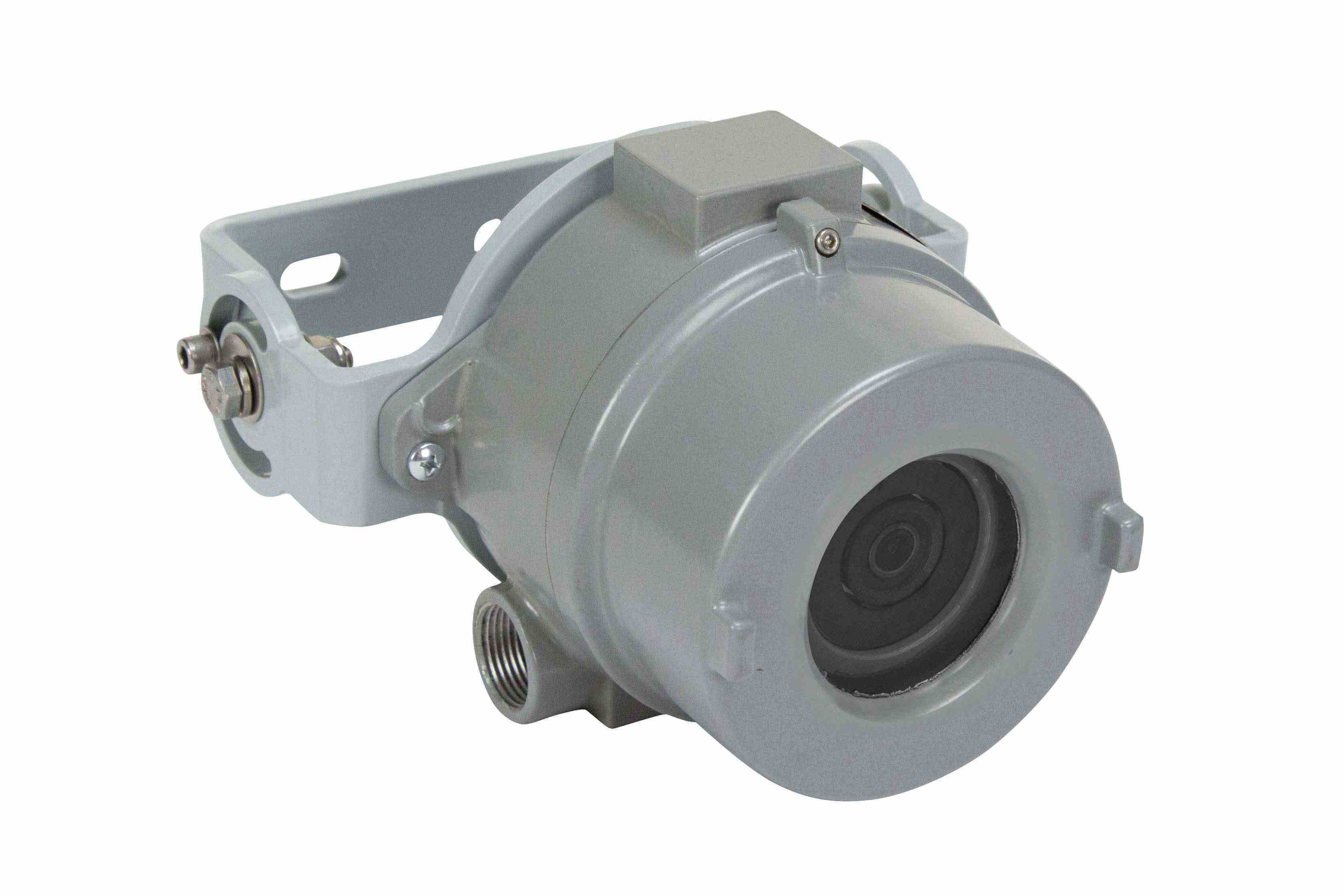

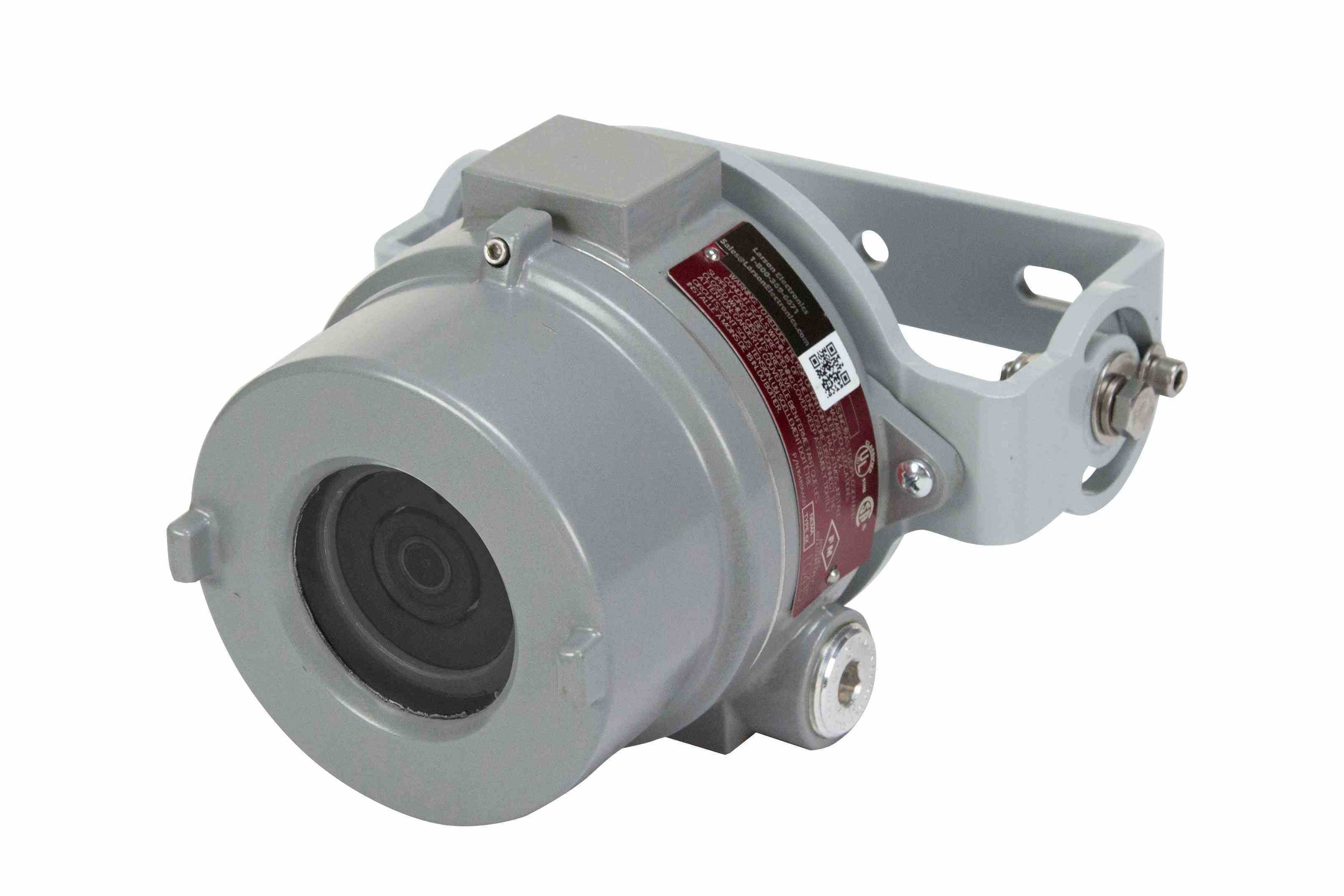

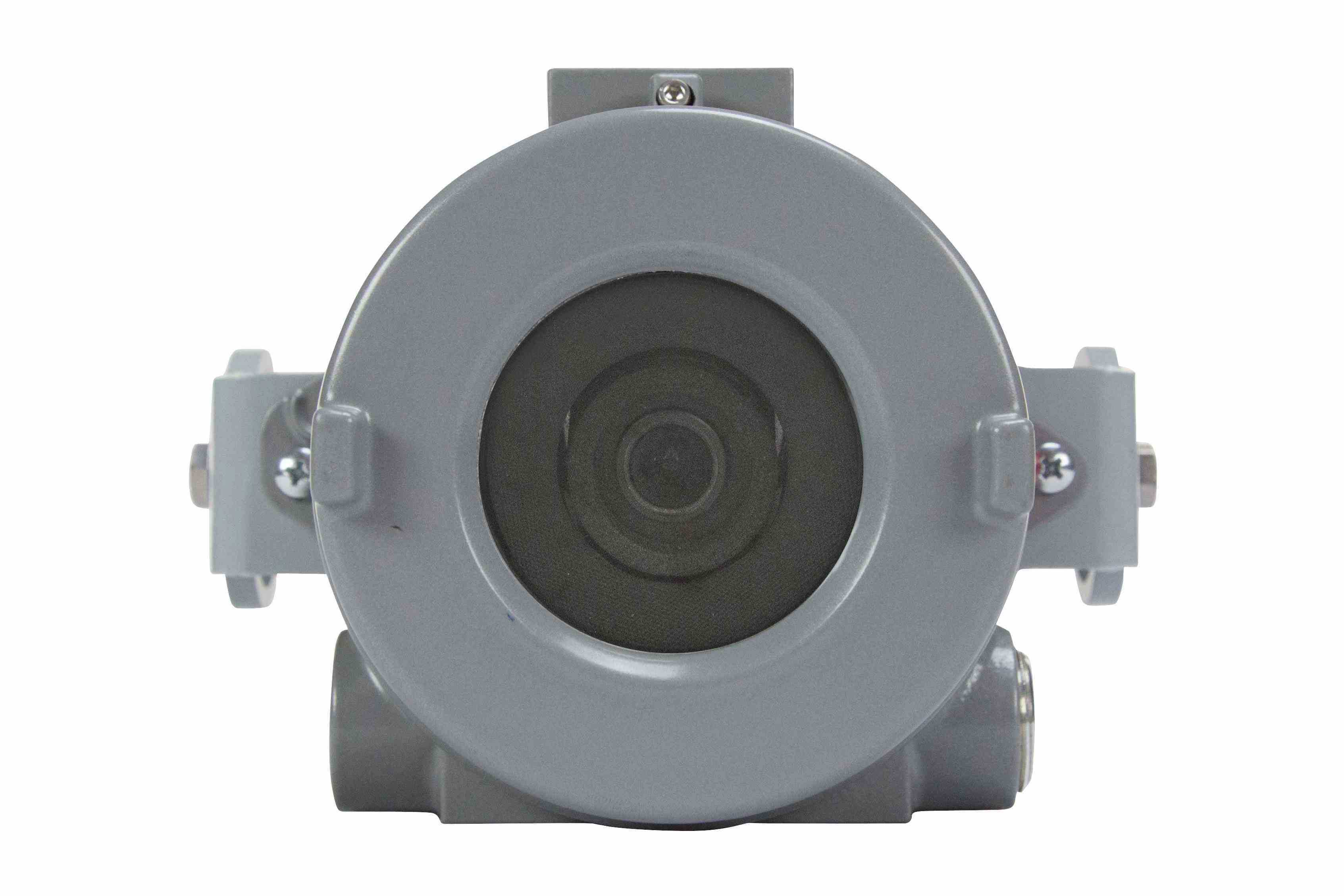

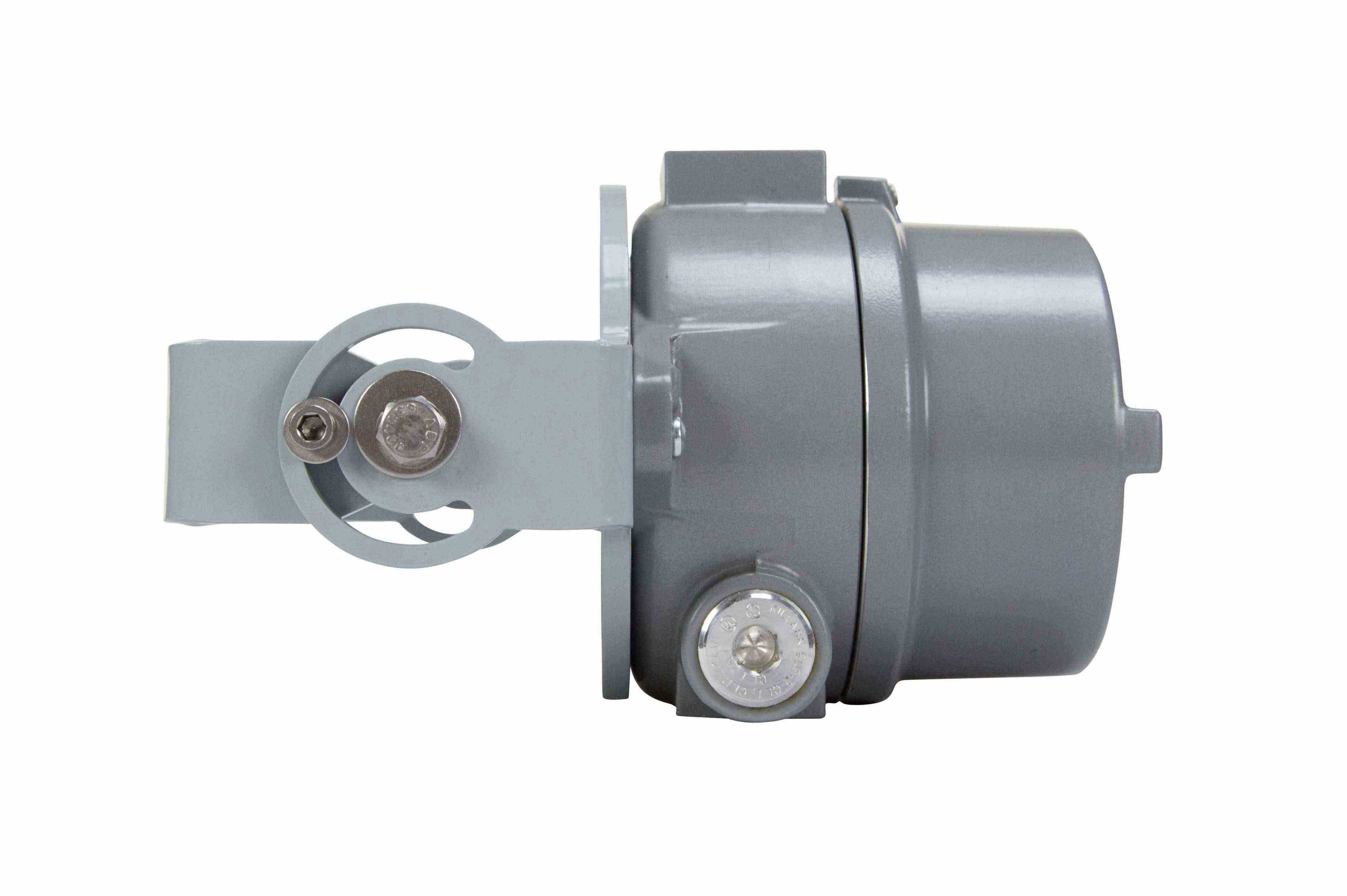

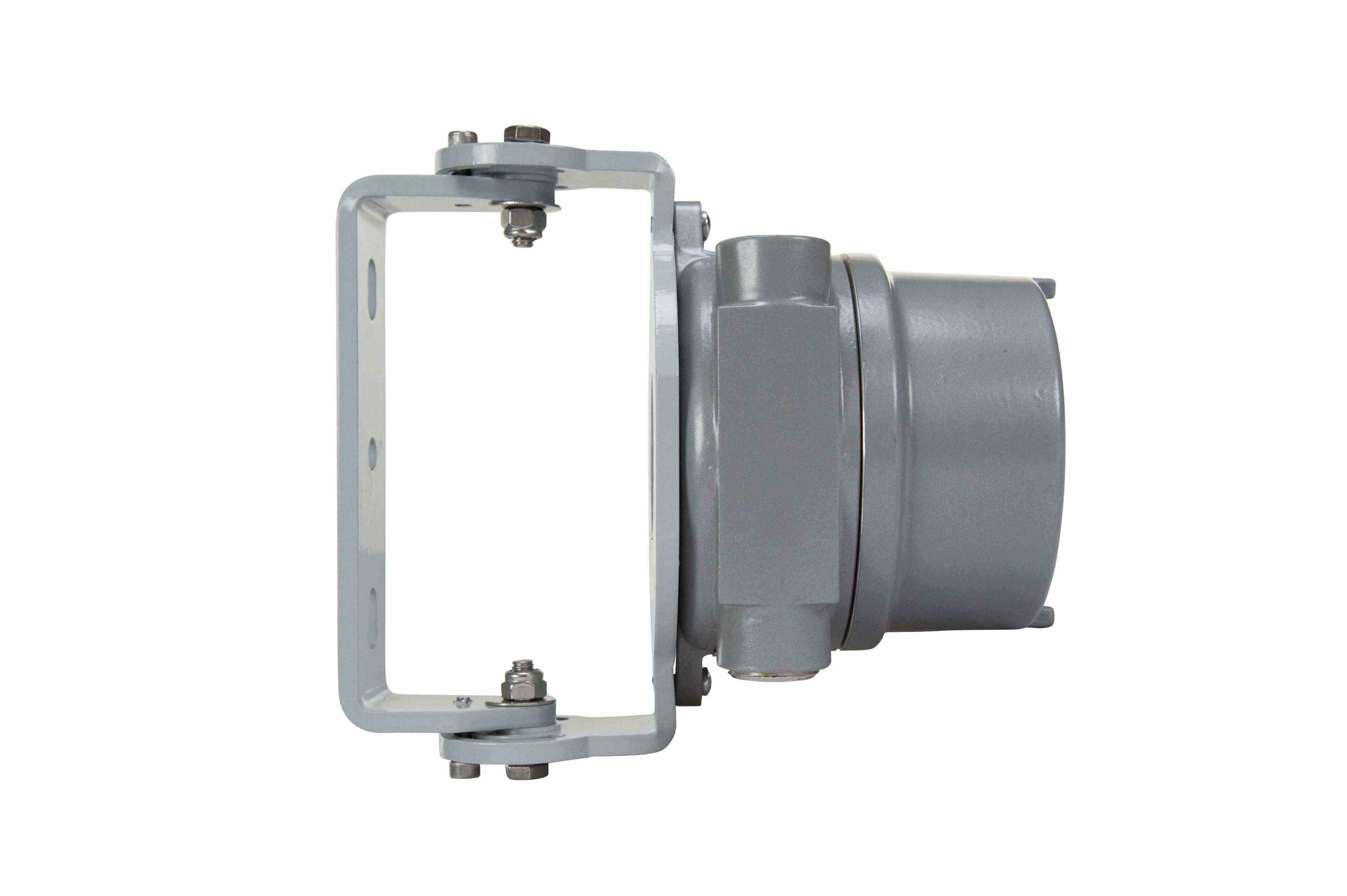

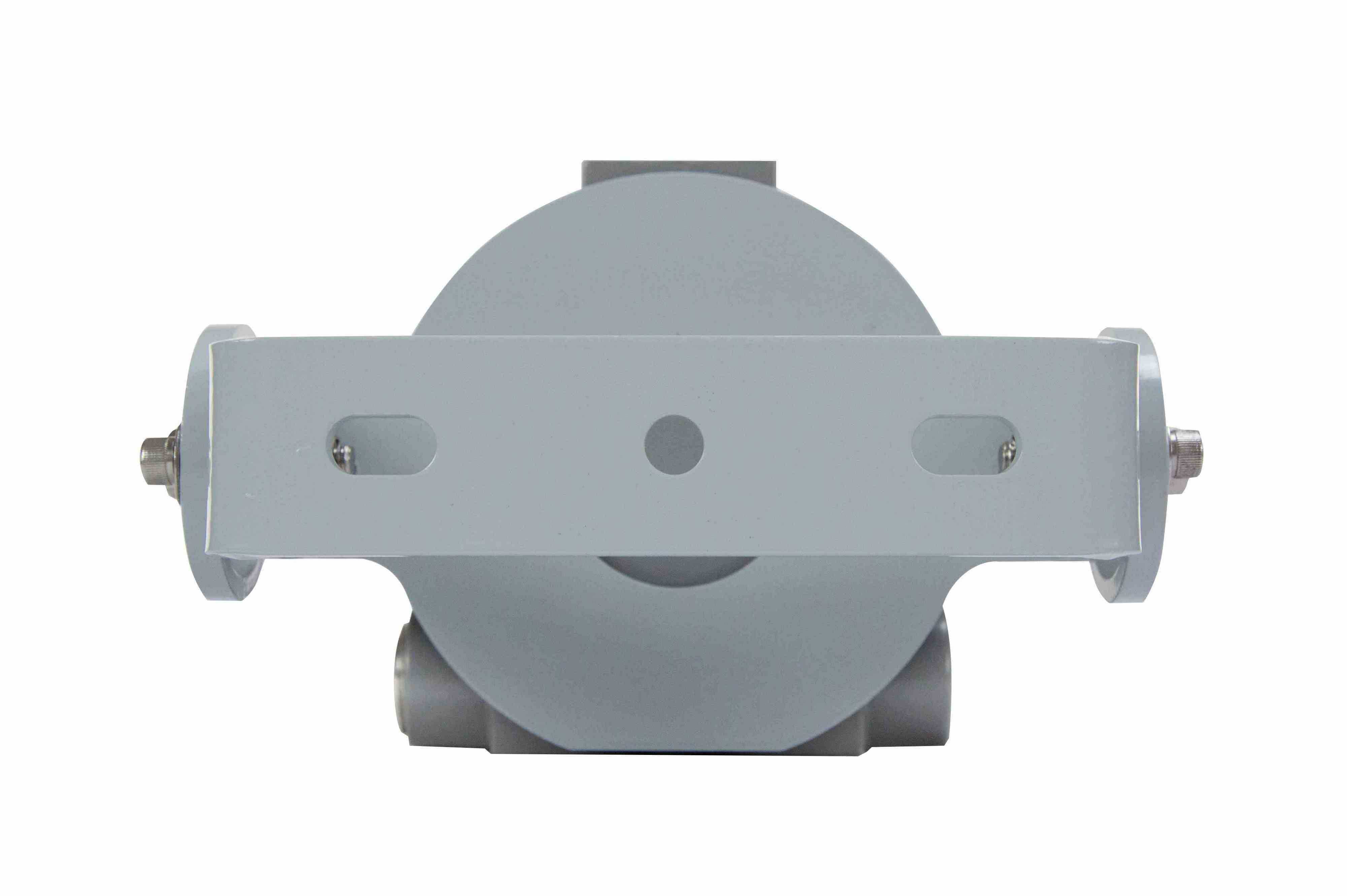

这款防爆摄像设备的三维结构设计，核心围绕危险作业场景的安防监控需求展开，适配储罐区、反应装置周边、化工物料输送廊道这类存在易燃易爆介质的作业环境，解决普通监控设备无法在防爆区域部署的痛点。从结构设计逻辑来看，整机采用无铜铝合金锻造壳体，所有接缝处均做隔爆面加工处理，配合密封胶圈实现IP66级防护能力，可直接应对户外风雨、粉尘冲刷、腐蚀性气体侵蚀的复杂工况，无需额外加装外置防护护罩。镜头端采用108°广角固定焦距光学组件，视场角覆盖范围可满足单台设备监控中型反应釜封头区域、罐区巡检通道这类开阔场景的需求，配合内置的微光红外阵列补光模块，在无环境光照的夜间工况下，也可捕捉到监控范围内的清晰画面，红外补光模块与镜头做同轴排布设计，避免补光区域出现暗角，同时补光模块与壳体之间做隔热垫层处理，避免长时间工作时热量传导至镜头组造成成像虚焦。设备内置1/2.5英寸渐进式扫描CMOS传感组件，可实现每秒30帧的200万像素画面输出，搭配120dB真宽动态处理算法，在作业区域存在强逆光、局部强光反射的场景下，比如罐区金属外壁反光、装置区照明灯光直射镜头时，也可输出层次清晰的画面，不会出现过曝或暗部死黑的问题。电路部分集成PoE供电模块，支持通过单根以太网电缆同时完成数据传输与电力供给，布线时无需单独布设供电线路，可大幅降低防爆区域的布线施工难度，减少线缆穿隔爆密封点的数量，降低防爆密封失效的风险，供电模块兼容IEEE 802.3af与802.3at标准，可适配不同功率输出的PoE交换机，部署灵活性更强。从安装边界尺寸来看，整机主体为圆柱形结构，镜头端外径适配标准防爆视窗尺寸，尾部预留标准防爆电缆引入接口，可适配常规防爆挠性管连接；背部集成可调节安装支架，支架采用抛光不锈钢材质，支持水平方向360°旋转、垂直方向±90°俯仰调节，安装时可根据监控点位的视场需求灵活调整角度，支架与壳体之间采用防松螺栓连接，避免长期受户外风力振动、设备运行振动导致角度偏移。设备还预留了外置补光模块的安装接口，当监控距离超过内置红外补光的有效范围时，可配套安装同系列防爆LED补光灯，扩展监控距离，外接补光模块采用同规格防爆壳体设计，与主机之间通过防爆接线端子连接，无需额外改造主机结构。在结构可靠性设计上，壳体所有外露紧固件均采用不锈钢材质，避免长期在户外腐蚀环境下出现锈死问题，镜头前端采用高强度钢化玻璃视窗，表面做硬化防刮处理，可承受一定强度的外力冲击，同时视窗与壳体之间采用耐高温密封胶粘接，配合隔爆接合面的间隙控制，满足Exd IIB T6级防爆要求，可直接在1区、2区爆炸性气体环境中部署使用。设备的成像切换逻辑做了硬件级优化，当环境可见光亮度低于阈值时，会自动从全彩成像模式切换到红外成像模式，切换过程无卡顿，配合3D数字降噪算法，低光照下的画面噪点控制表现优异，可清晰捕捉到作业人员的操作动作、设备跑冒滴漏的异常状态。设备支持三路码流同时输出，可分别适配本地实时查看、录像存储、远程传输的不同带宽需求，无需额外配置码流转换设备，部署后可直接接入厂区现有NVR监控系统，也支持无NVR直连访问，适合临时作业点位的快速监控部署。整机重量控制在0.9磅左右，安装时无需做重型承重支架，普通防爆安装立桩、装置侧壁支架均可承载，额外可选配磁吸附安装底座，可快速吸附在钢制储罐、装置外壁上，适合临时检修作业的移动监控需求，磁座同样采用隔爆结构设计，不会影响整机防爆性能。
