剪式结构金属升降支撑装置设计

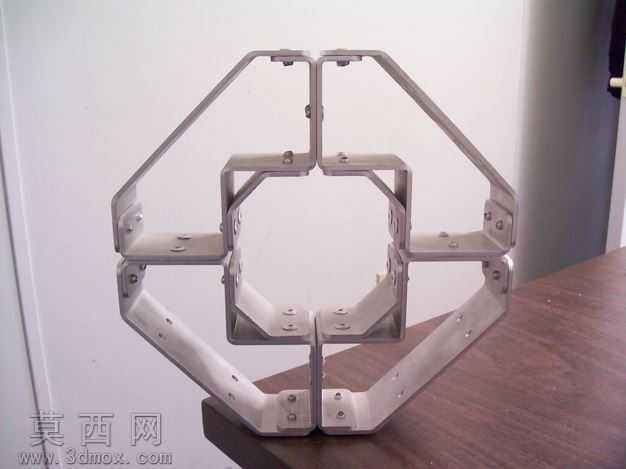

该作品为剪式结构的金属升降支撑装置，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循钣金加工工艺逻辑，对每一块钣金构件的折弯系数、板材厚度、装配间隙都做了精准设定，确保模型可直接对接生产加工环节。渲染阶段采用金属镀铬材质搭配哑光金属基底材质，通过调整环境光反射参数、高光粗糙度，精准还原了金属构件的冷硬质感与表面加工纹理，不同构件的材质区分清晰，顶部承载平台的磨砂金属质感、升降立柱的亮面镀铬质感、底部支撑脚的哑光金属质感层次分明，视觉呈现真实细腻。结构设计上，该装置采用经典剪式升降原理，搭配中心液压支撑立柱实现高度调节，顶部为八边形组合式承载平台，平台由多块钣金拼接而成，每块拼接板都设置了加强筋结构与定位铆接孔，无需复杂焊接即可完成组装；底部为十字形展开支撑脚，支撑脚同样采用钣金折弯成型，通过铆接紧固件与剪式臂、中心立柱连接，整体结构展开后支撑稳定性强，收拢后体积小巧便于收纳。设计思路围绕钣金材料利用率最大化展开，设计时优先优化板材排样方案，尽可能减少加工过程中的废料产生，连接方式优先选用铆接工艺替代传统焊接，既降低了加工装配的难度，也减少了焊接带来的热变形问题，有效提升了构件的装配精度与结构强度，同时在剪式臂的铰接位置做了加厚处理与轴套预留设计，大幅提升了装置的承重能力与使用寿命，整体结构兼顾了轻量化与结构刚性，可作为小型工位升降支撑、设备调平支撑等场景使用。
