防爆型0-10V调光通断组合开关结构

在存在可燃粉尘、易燃易爆气体混合物的工业作业场景中，普通低压电气开关的通断电弧、表面温升极易成为引燃源，这类危险区域的照明回路控制，必须采用符合对应防爆等级的专用控制元件，本次涉及的防爆组合调光开关，正是针对1区、2区危险环境的照明控制需求开发的专用部件。

该开关整合了回路通断与0-10V调光功能，无需在危险区域额外布置独立的调光模块与分断开关，减少了防爆腔体的密封节点数量，从结构层面降低了密封失效的风险。开关本体采用无铜铸铝材质加工外壳，无铜配方可以避免铝材质在含乙炔等特定危险介质环境中产生的铜蚀反应，同时铸铝壳体的壁厚满足防爆外壳的抗冲击、耐压要求，即便内部元件出现燃弧，壳体也能承受内部爆炸压力且不会引燃外部环境的危险介质。

从功能逻辑上看，开关的主触点负责照明回路的电源分断，具备可靠的灭弧结构，分断过程中产生的电弧会被限制在防爆腔体内部快速熄灭，不会外泄；集成的0-10V调光模块采用无源信号输出设计，不会产生额外的电磁干扰，可兼容带0-10V信号输入端的防爆照明灯具驱动电源，实现0到100%亮度范围的平滑无闪调节，操作人员可以根据作业面的实际照度需求调整输出亮度，在满足作业可视要求的前提下降低不必要的能耗。开关内部还集成了浪涌保护电路，能够抑制工业现场电网的电压尖峰，避免浪涌冲击损坏调光模块与后端灯具的驱动元件，延长整套照明系统的无故障运行周期。

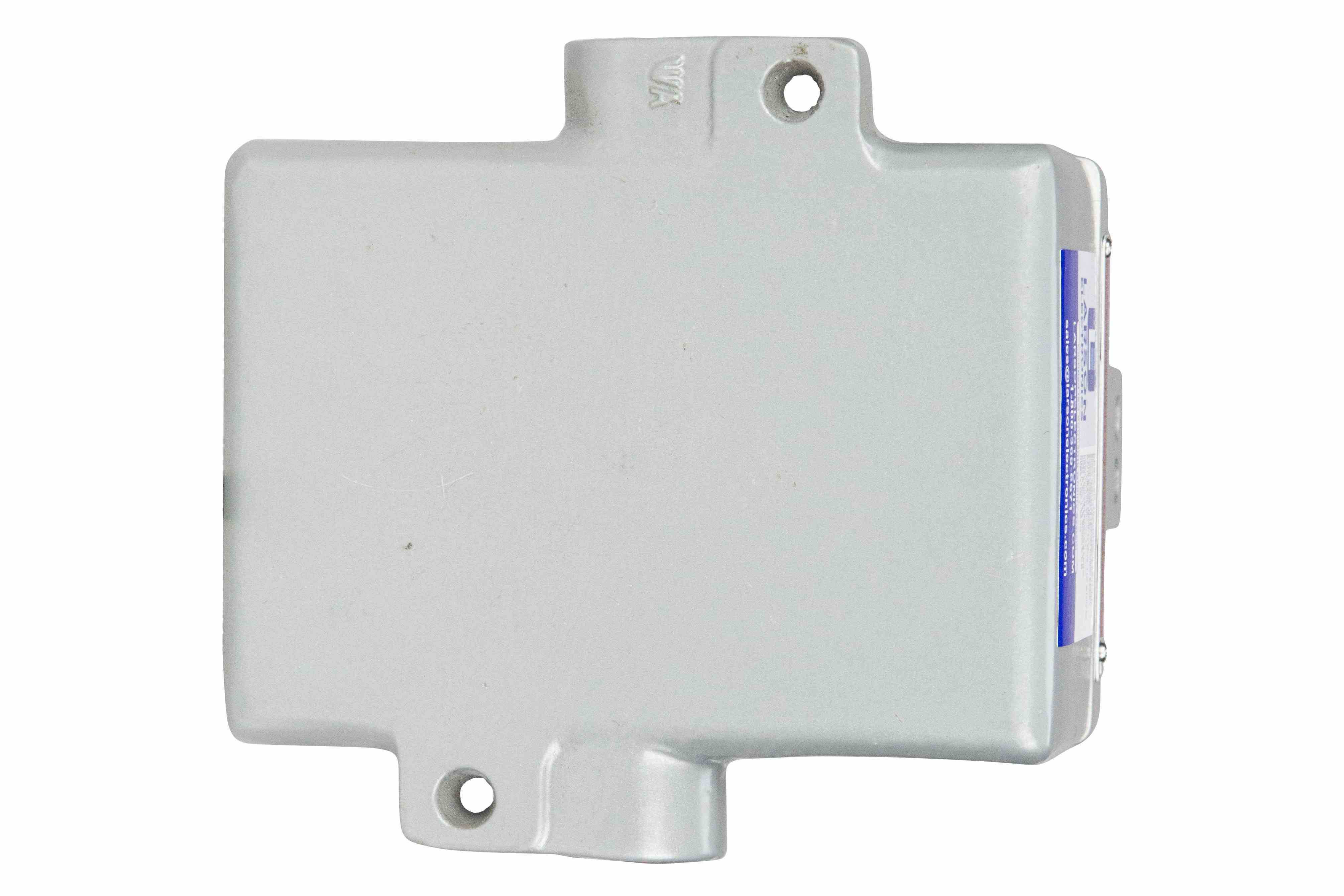

安装结构设计上，壳体两侧设置了一体化的安装凸耳，凸耳上预留了标准安装孔位，无需额外制作安装支架，即可直接将开关固定在墙面、设备立面等平整安装面上，安装过程不需要拆开开关的主密封腔体，避免现场安装破坏原厂的防爆密封性能。开关的进线端预留了适配不同规格防爆格兰头的接口，可兼容1/2英寸、3/4英寸以及1英寸规格的防爆布线导管，既可以选择直通布线方式，也可以采用死端接线配置，适配不同的现场布线走向；导管接口位于壳体的顶部与底部，接线完成后可通过配套的密封组件实现进线处的可靠密封，保证整体的防爆防护等级。操作端的旋钮采用防滑绝缘材质，旋钮与腔体之间采用隔爆接合面结构，旋转操作的力矩符合人体工程学设计，操作人员佩戴常规劳保手套也可顺畅完成通断与调光操作，旋钮的档位设置清晰，通断档位有明显的卡位反馈，调光旋转过程阻尼均匀，可精准停在目标亮度对应的位置。

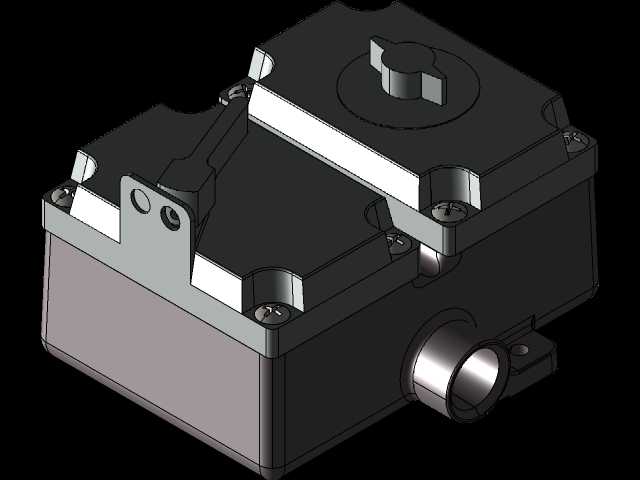

在实际选型应用中，这类开关可覆盖制造车间防爆区域、工业仓储危化品存放区、存在可燃粉尘的加工工位、潮湿且有防爆要求的地下作业区域等场景，适配防爆灯、防爆投光灯等多种工业防爆照明设备的控制需求。建模过程中需要重点还原隔爆接合面的配合尺寸、安装凸耳的孔位间距、进线接口的螺纹规格、操作旋钮的行程范围这些关键参数，保证模型可直接用于防爆电气系统的布装干涉校验、安装支架的配套设计，以及现场布线的路径规划。需要注意的是，该调光功能仅适配带0-10V调光接口的驱动电源，无法兼容电压调光型的照明设备，选型配套时需要确认后端灯具的驱动信号类型，避免出现功能不匹配的问题；开关的外壳散热结构经过针对性设计，长期满负载运行时的表面温升控制在防爆标准要求的范围内，不会因为表面温度过高引燃周边的危险介质。
