I/II/III级480V三相30A防爆开关结构

这款隔爆型三相开关的结构设计，完全围绕危险区域的配电通断需求展开，建模时首先要明确其适用的危险分区边界——I类煤矿井下环境、II类1区/2区爆炸性气体环境（涵盖B组、C组、D组气体组别，对应E、F、G温度组别）、III类爆炸性粉尘环境，所有结构尺寸都要满足对应区域的隔爆间隙要求，这是和普通民用开关最核心的设计差异。

从实际应用场景来看，这类开关常被安装在户外油气开采平台、化工车间外墙、粮食加工粉尘区域的电机旁、炼油装置区的配电支路端，既要承受现场的腐蚀性气体侵蚀、雨水冲刷，还要应对设备启停时的电弧外泄风险，所以外壳采用无铜铝合金铸造成型，建模时要注意壳体壁厚的均匀性，壳体边角的过渡圆角不能过小，避免铸造时出现应力集中导致的壳体裂纹，同时壳体外表面的静电喷塑层厚度要控制在合理范围，既保证防腐耐候性能，又不会因为喷塑层过厚影响隔爆接合面的配合精度。

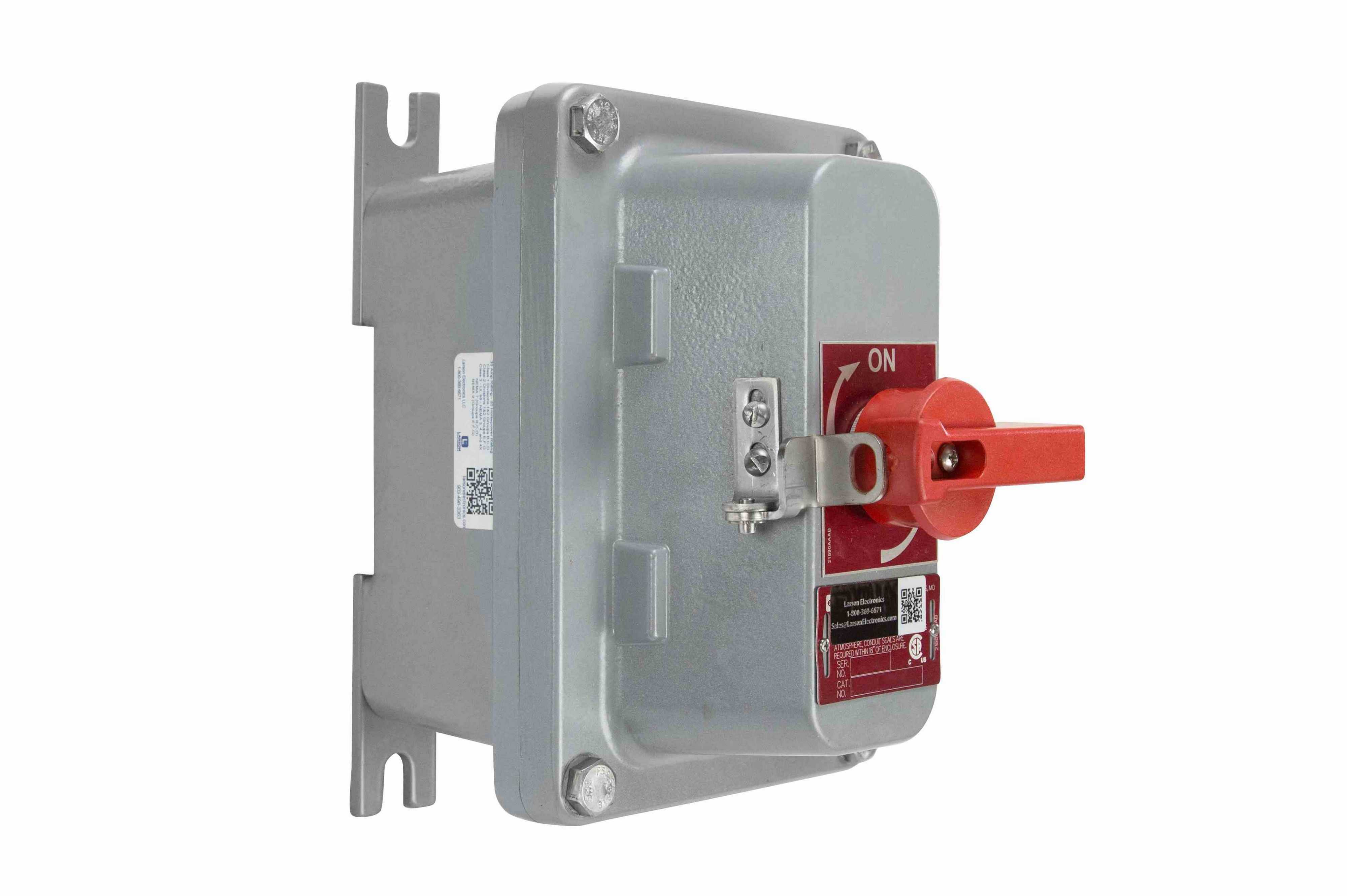

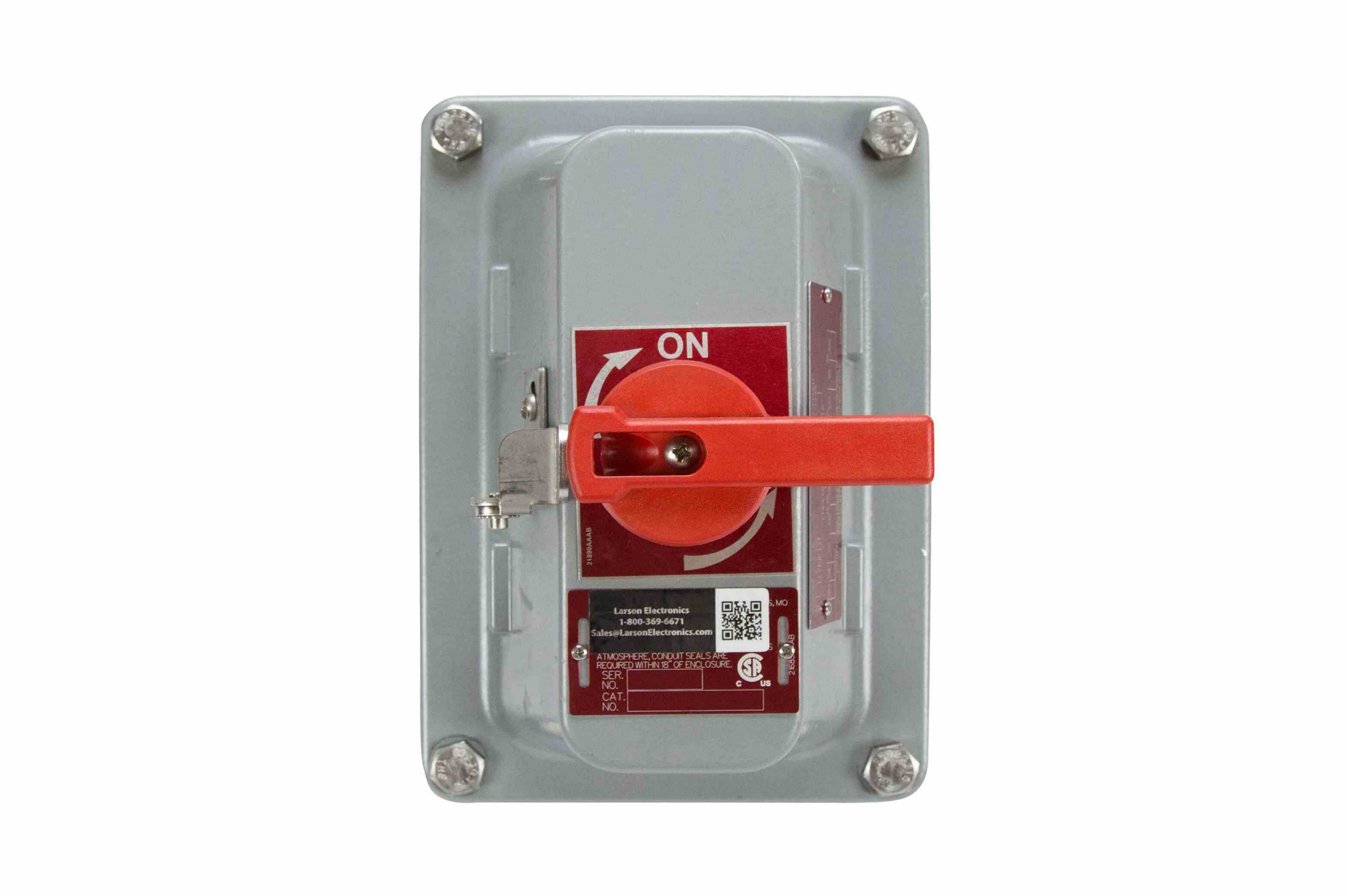

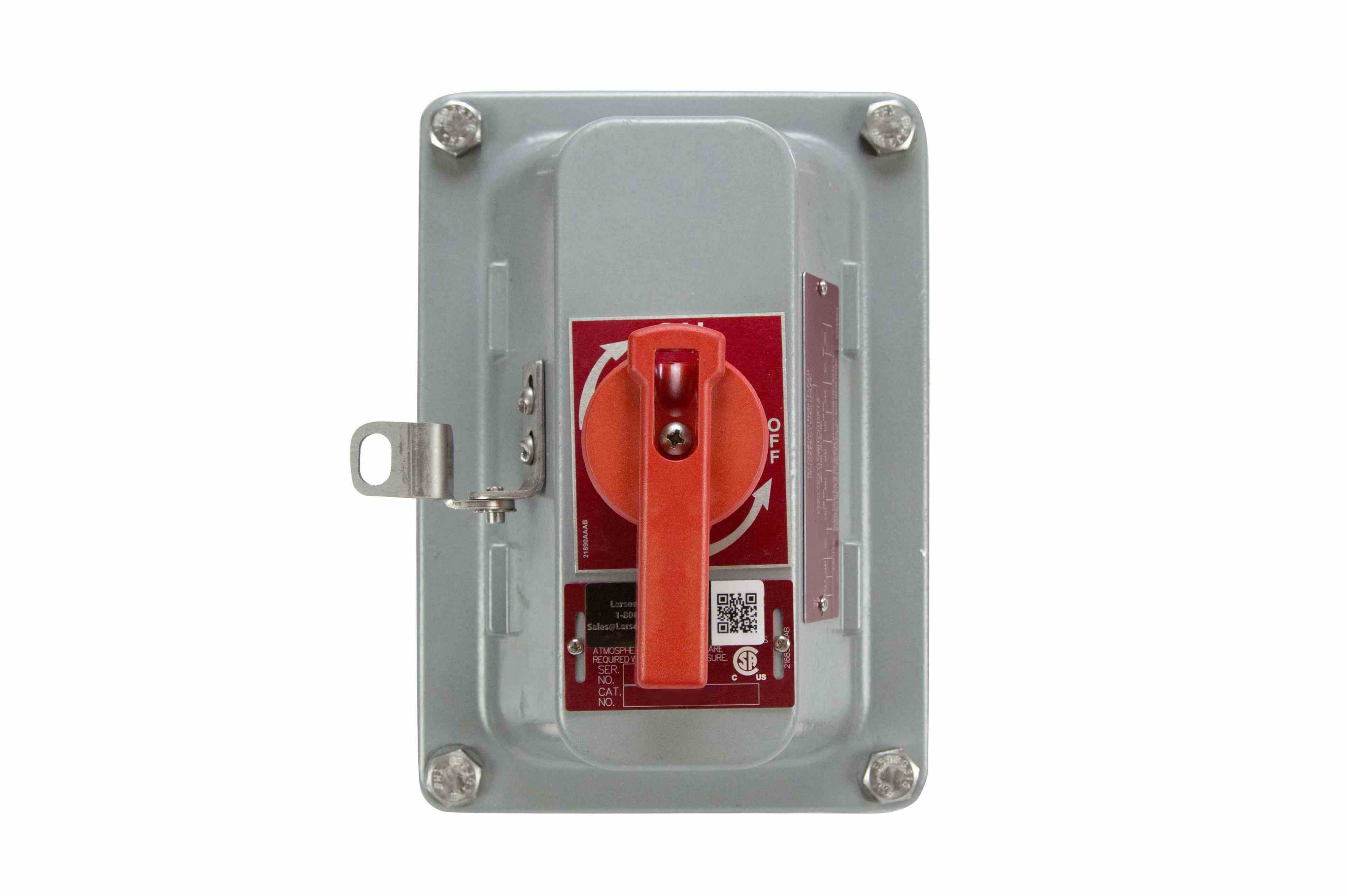

开关的操作机构采用外置红色手柄设计，手柄带有明确的ON/OFF档位标识，操作时的旋转角度有明确的机械限位，建模时要还原手柄与内部转轴的联锁结构——当开关处于合闸状态时，壳体上的盖板锁扣会被机构卡住，无法直接打开壳体盖板，只有手柄扳到分闸位置，才能解锁盖板，这个联锁结构是防爆电气的强制安全要求，建模时不能省略联锁拨片、锁止卡槽的细节，要保证机构运动逻辑符合实际操作逻辑：分闸状态下手柄可被挂锁锁定，避免无关人员误合闸，挂锁孔的尺寸要适配常规工业安全挂锁的锁梁直径。

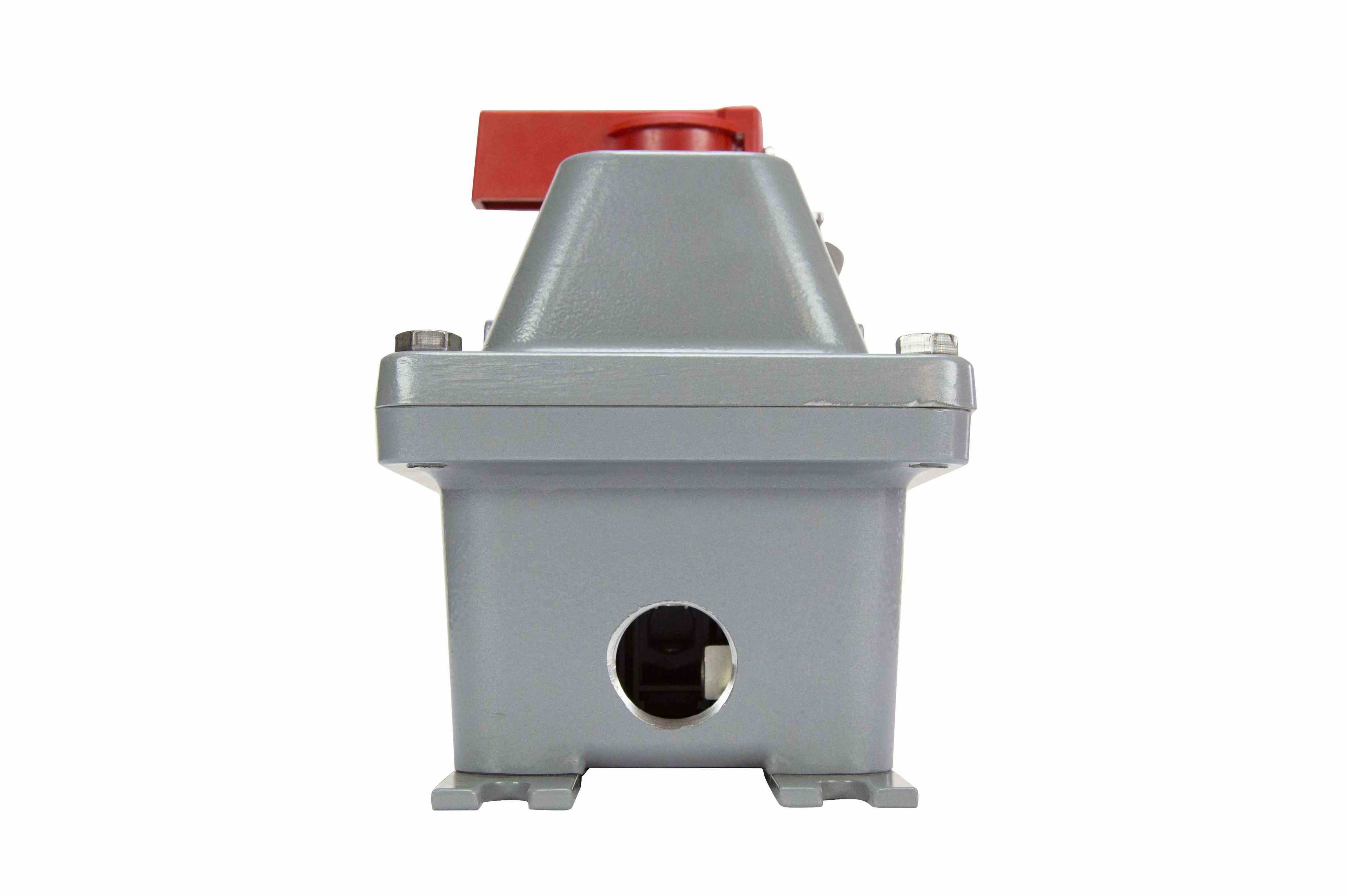

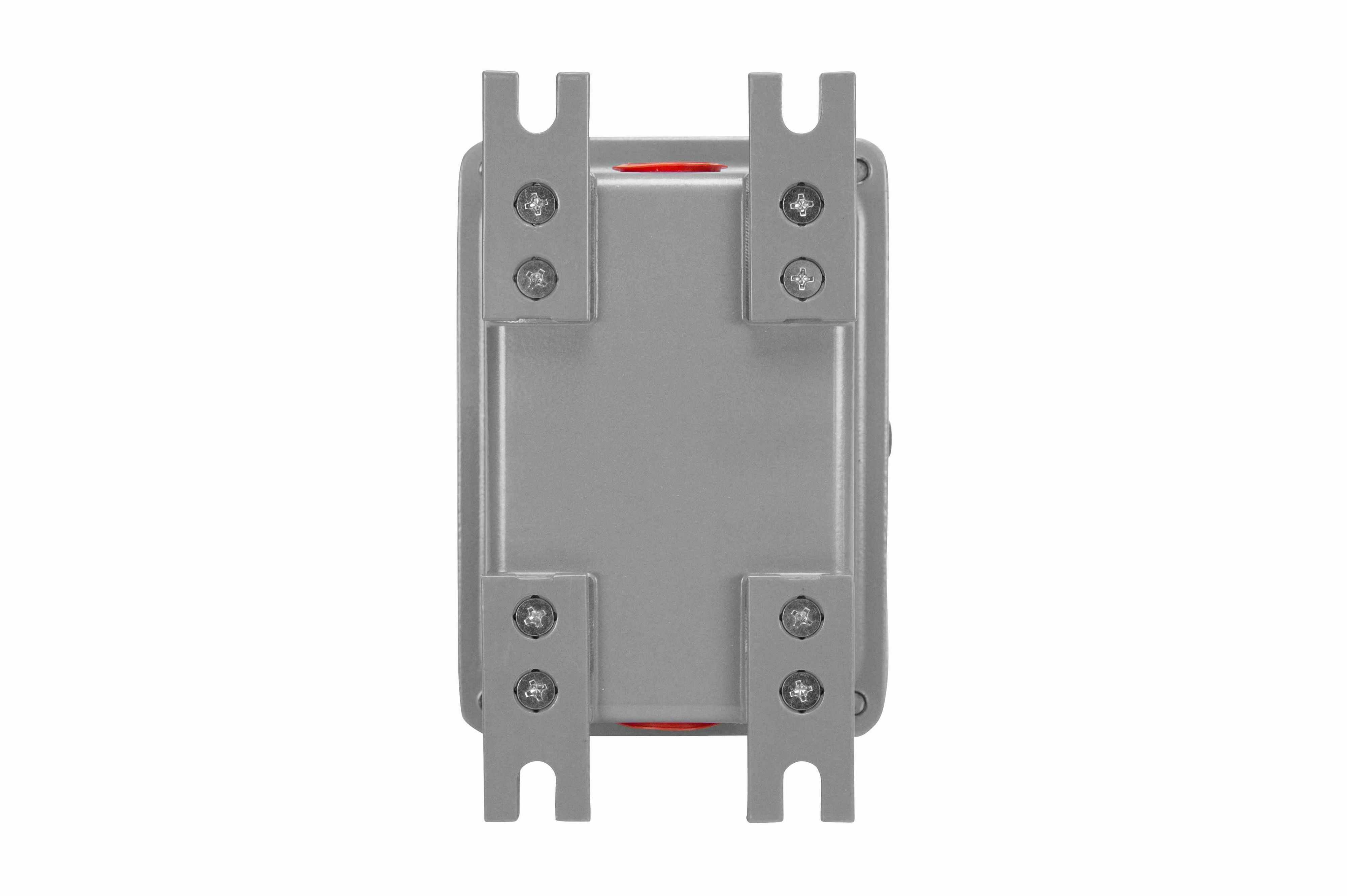

壳体的安装结构采用背部一体式安装支脚，支脚上的安装长孔尺寸要适配现场常用的膨胀螺栓规格，安装孔的中心距要符合NEMA标准的安装尺寸要求，建模时要注意支脚与壳体本体的连接过渡，因为支脚是承受安装应力、设备振动的关键部位，过渡位置不能出现尖锐的应力集中槽，同时要预留接线口的位置，接线口采用NPT锥管螺纹，可选1英寸和3/4英寸两种规格，建模时要还原螺纹的密封结构，接线口内部配有橡胶密封圈和金属压紧环，保证电缆引入后的隔爆密封性能。

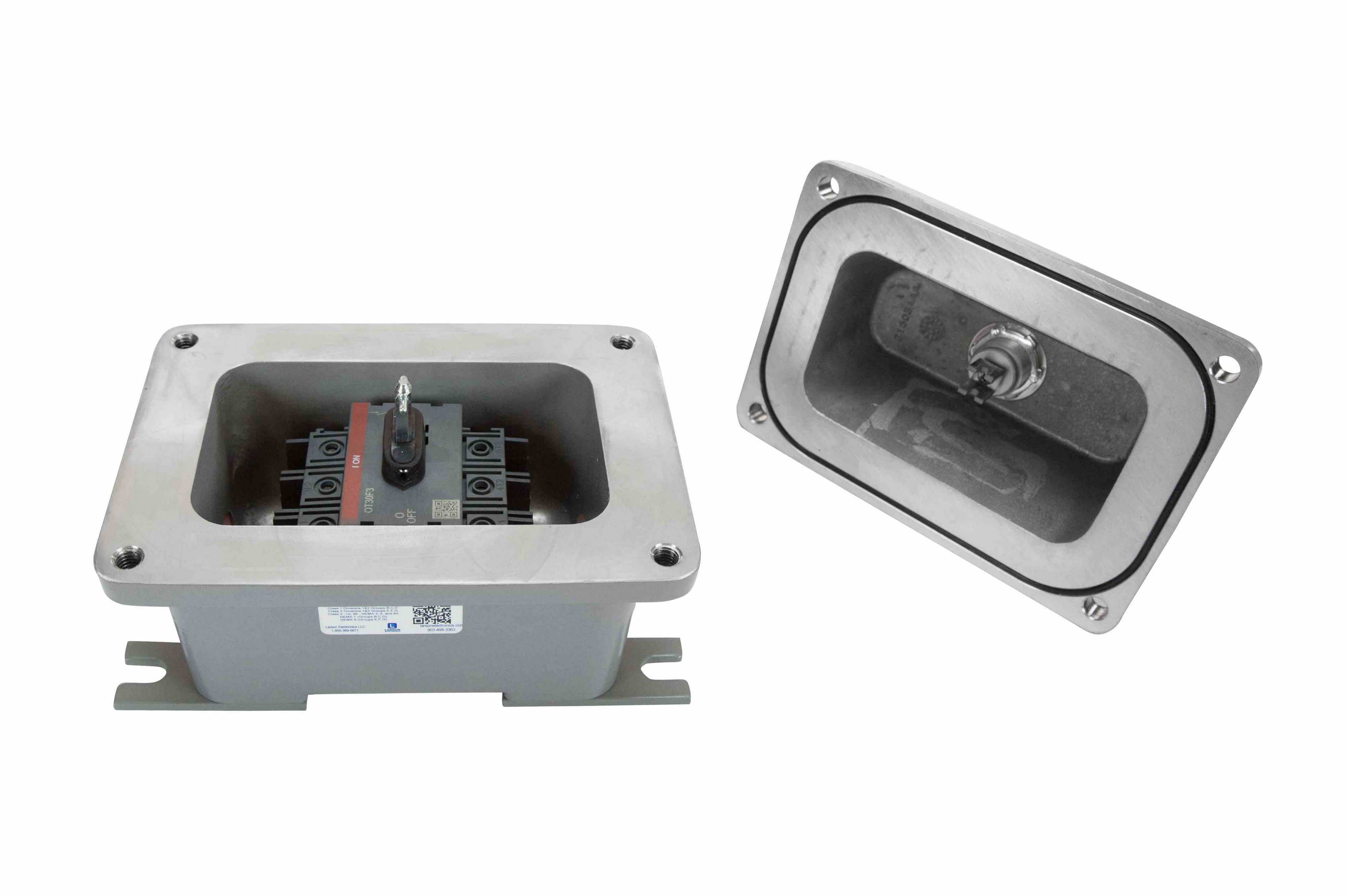

内部的触头系统采用三相独立隔爆腔结构？不对，这款是整体隔爆壳体，内部的动静触头分断时产生的电弧被限制在壳体内部，所以壳体的所有接合面——包括上盖与壳体本体的配合面、操作轴与壳体的配合面、接线口的配合面，都要满足隔爆面的长度、间隙要求，建模时上盖与壳体的配合止口深度要符合对应防爆等级的要求，止口的配合间隙要控制在标准允许的范围内，上盖的紧固螺栓采用不脱出式设计，螺栓头带有防松垫圈，避免现场维护时螺栓掉落丢失，螺栓的分布要均匀，保证上盖压紧后密封圈的压缩量一致，实现IP65以上的防护等级，可直接承受大雨喷淋、高压水枪冲洗，适合户外无遮挡的安装场景。

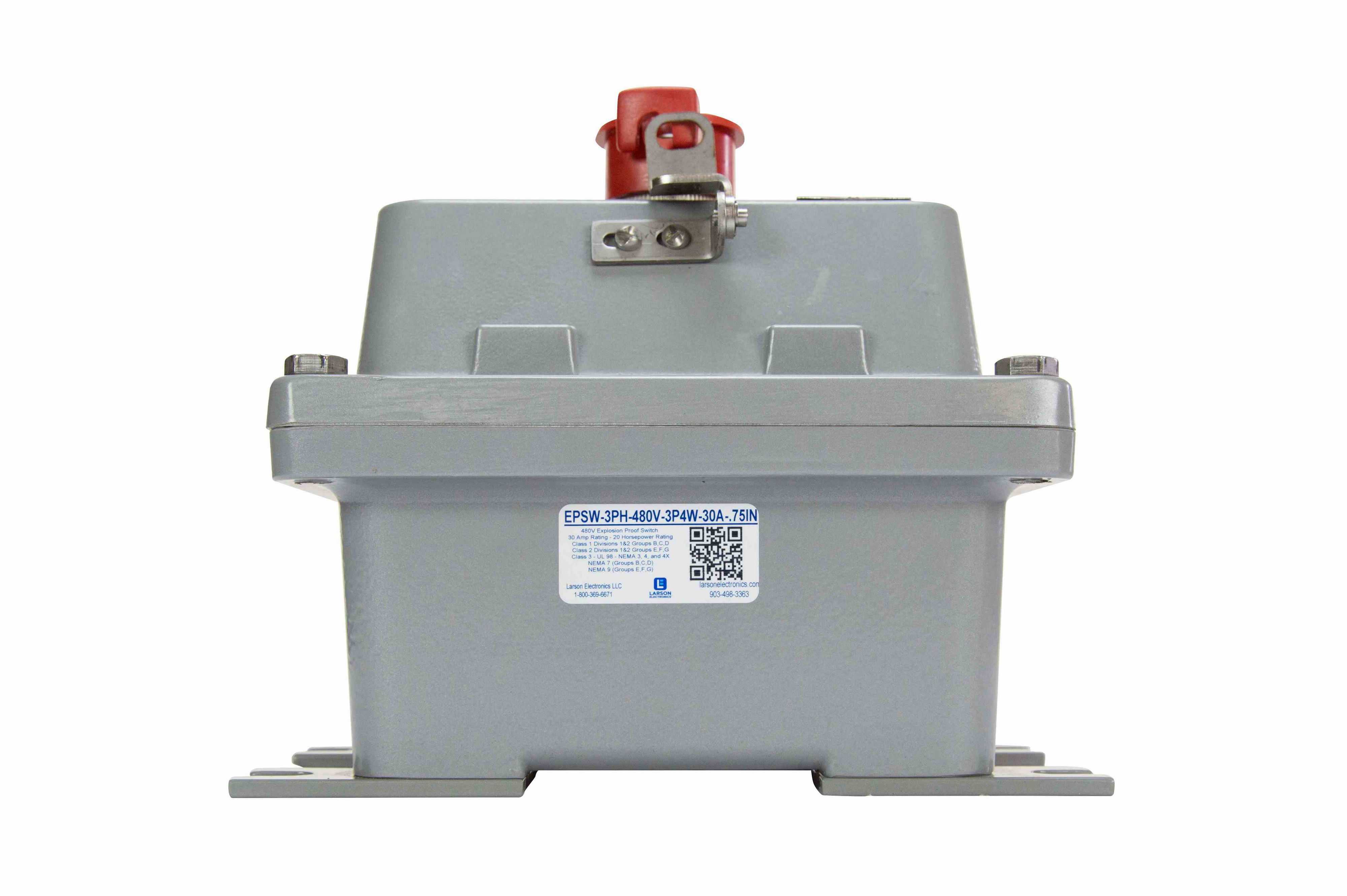

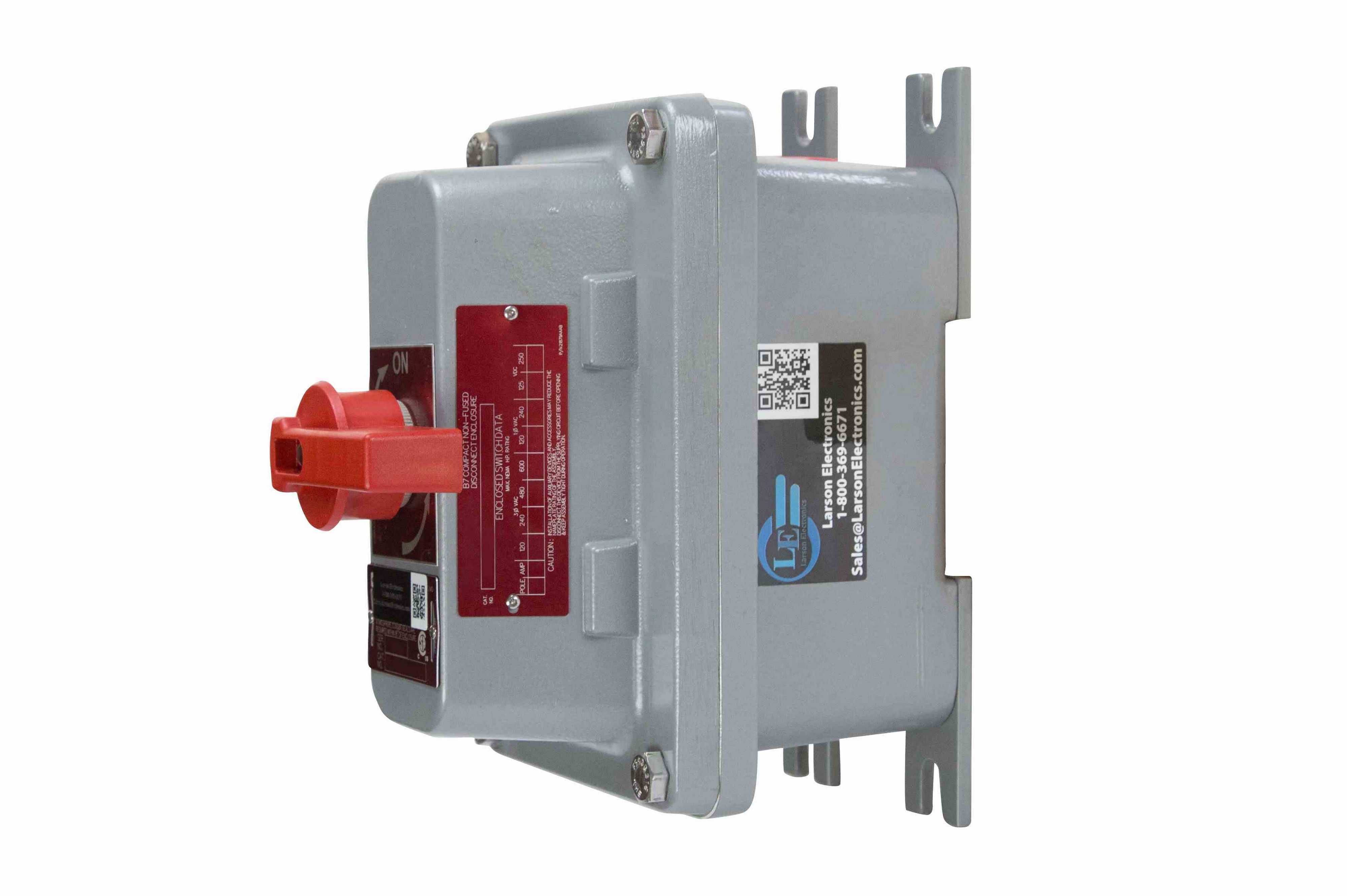

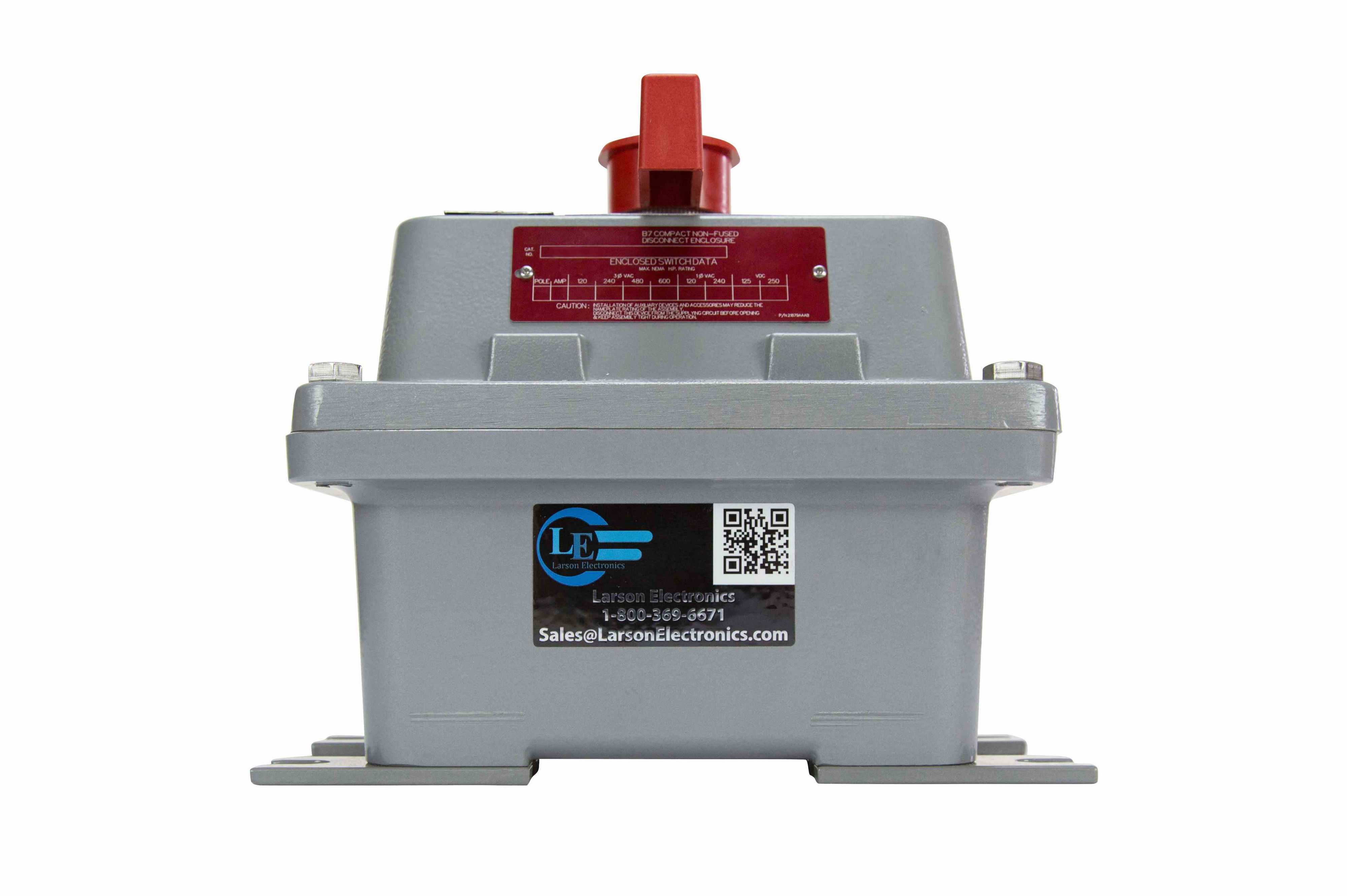

从选型适配的角度，这款开关额定适配480V三相交流电路，额定通断电流30A，可直接控制20HP功率的三相电机启停，也可作为服务入口设备、现场配电盘、工业控制台的进线断开装置，建模时要注意手柄的操作力设计，内部采用弹簧储能式操作机构，不管扳动手柄的速度快慢，触头的分合速度都是由弹簧机构决定，避免因为操作速度慢导致电弧长时间灼烧触头，延长触头使用寿命。壳体侧面的铭牌区域要预留标识粘贴的平面，铭牌上的参数、防爆标识、警示内容的位置要符合防爆产品的标识要求，不能随意布置。另外壳体上的接地螺钉位置要醒目，接地螺钉的尺寸要满足对应电流等级的接地导线连接要求，接地处要有明显的接地标识，保证现场安装时可靠接地，避免静电积累带来的引爆风险。

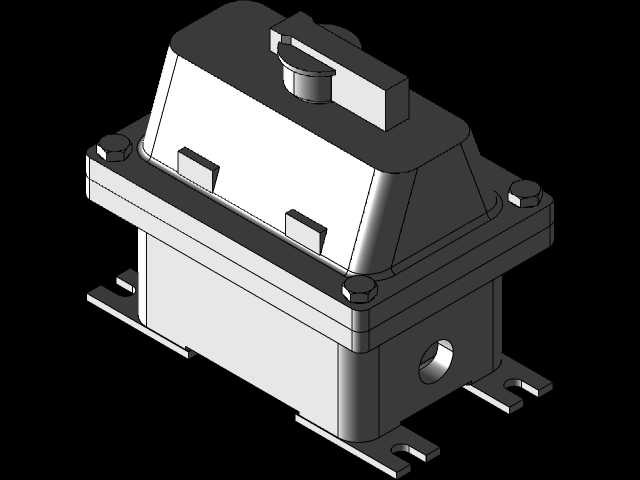

在做三维建模的时候，还要注意隔爆面的粗糙度要求，所有隔爆接合面的表面粗糙度不能高于Ra6.3，建模时不需要做过于粗糙的纹理，要体现金属加工后的平整质感，外部的喷塑层做细微的颗粒质感即可，不要做高亮的反光效果，还原工业铸铝壳体的实际外观。操作手柄的红色要采用工业安全红的色值，手柄的防滑纹理要符合实际操作的握持需求，表面做防滑的凸筋，方便操作人员戴劳保手套时也能可靠操作。
