双拐法兰端动力传动曲轴三维结构设计

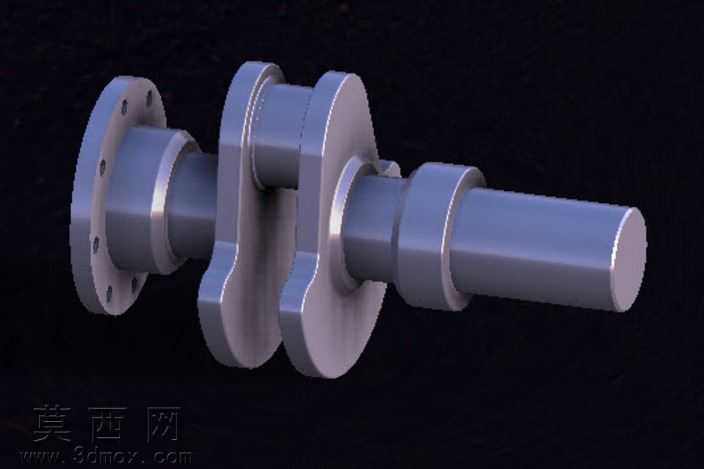

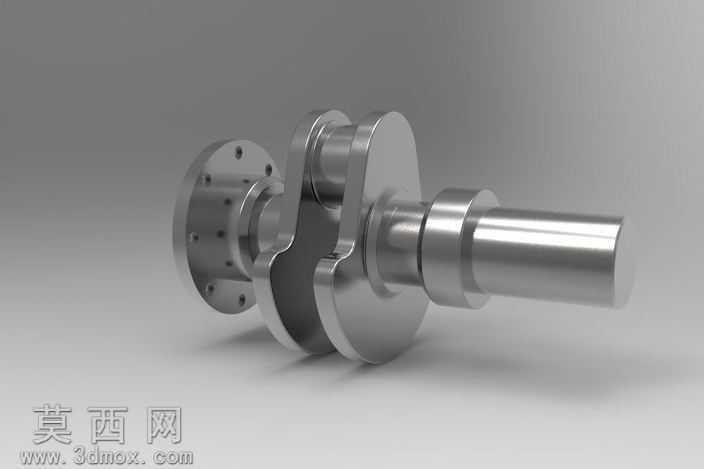

本曲轴模型采用Autodesk Inventor进行全参数化三维建模，整体建模过程遵循机械设计轴类零件的规范流程，从结构基准轴的搭建开始，依次完成各轴段、曲柄臂、法兰连接端的特征构建。建模初期先确定曲轴的核心回转轴线，以轴线为基准绘制各轴段的回转截面草图，通过旋转凸台特征生成主轴颈、连杆轴颈的基础回转体结构，保证各轴段的同轴度公差符合动力传动部件的设计要求。针对两端的曲柄臂结构，采用草图拉伸结合圆角过渡的方式构建，在曲柄臂与轴颈的衔接位置做了平滑圆角处理，避免应力集中问题，提升零件结构强度。左端的法兰连接端通过拉伸凸台生成法兰盘基体，再通过阵列孔特征完成法兰安装孔的均匀排布，保证法兰连接的安装适配性。模型的材质配置选用合金结构钢材质，在渲染环节调整金属材质的粗糙度、反光度参数，还原钢制机加工零件的金属质感，通过环境光遮蔽效果凸显各轴段的台阶结构、曲柄臂的曲面轮廓，让整体结构的层次关系清晰呈现。从结构设计来看，该曲轴为双拐结构设计，可将活塞的往复直线运动转换为回转运动输出，各主轴颈用于支撑曲轴回转，连杆轴颈用于连接连杆部件，左端法兰用于外接动力输出或传动连接部件，右端轴段可适配轴承、密封件等配套零件的安装。设计过程中充分考虑了曲轴的动平衡需求，两个曲柄臂的配重结构对称分布，减少回转过程中的振动问题，各轴段的直径、长度参数均参考通用动力机械的曲轴尺寸规范设定，台阶轴的过渡位置设计有退刀槽结构，满足机加工工艺的要求，整体结构紧凑，可用于小型动力设备的传动结构演示、原理教学以及配套设计参考。
