四路多环导电滑环结构三维设计

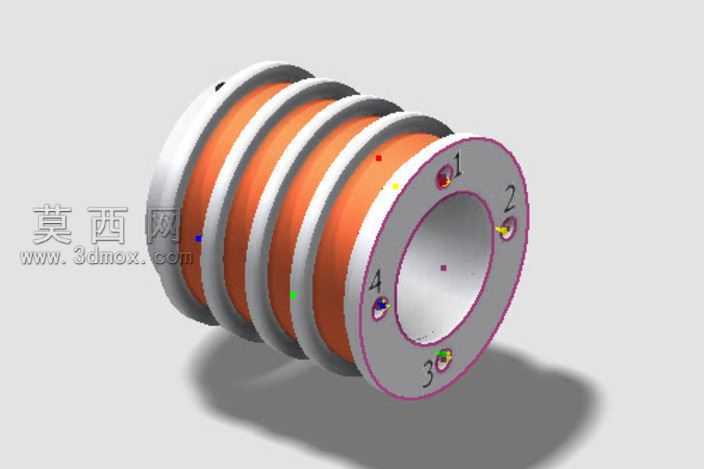

本作品为四路通道的导电滑环三维结构设计，建模过程中首先完成整体参数的基准设定，以中心通孔的轴线作为全局装配基准，依次构建绝缘内芯、导电环体、绝缘隔环、端盖定位结构等核心部件。建模时严格遵循导电滑环的功能逻辑，四个独立的导电铜环沿轴向等距排布，每两道导电环之间设置绝缘隔环实现电气隔离，避免不同通道之间出现信号串扰或短路问题，端面上对应每个导电环的位置预留了接线端子安装位，端子与对应环体保持导通连接，同时做了定位防呆设计，避免装配时出现接线错位的问题。材质渲染阶段，针对不同部件的实际材质属性做了区分设置：导电环部分采用紫铜材质，赋予橙红色金属质感，调整表面粗糙度参数模拟铜件加工后的哑光金属效果，同时在环体边缘做了细微的倒角处理，还原真实机加工件的工艺特征；绝缘隔环与端盖部分采用工程塑料材质，设置为浅灰白色哑光质感，表面添加细微的磨砂纹理，符合绝缘部件的实际外观特征；接线端子部分设置为亮银色金属材质，模拟镀镍接线柱的表面效果，每个端子旁标注了清晰的通道编号，方便装配与接线时快速识别。结构设计上充分考虑滑环的实际使用需求，中心通孔可满足穿轴安装的使用场景，整体外轮廓做了圆角过渡处理，避免尖锐棱角带来的装配划伤风险，各部件之间的配合公差经过合理预留，既保证绝缘隔环与导电环的装配紧密度，避免使用过程中出现环体移位，也预留了后续内部刷丝结构的安装空间，能够实现旋转过程中的持续稳定导电传输。整体建模过程严格遵循机械设计的装配逻辑，所有特征均采用参数化建模方式构建，各部件的尺寸关联合理，可根据实际使用需求调整通道数量、环体直径、中心通孔尺寸等参数，适配不同的旋转导电传输场景，渲染阶段通过光影调整突出各部件的结构层次，清晰展现滑环的分层装配结构与各功能区域的分布，直观呈现该导电滑环的设计细节与功能布局。
