照片打印设备递纸辊组机架结构设计

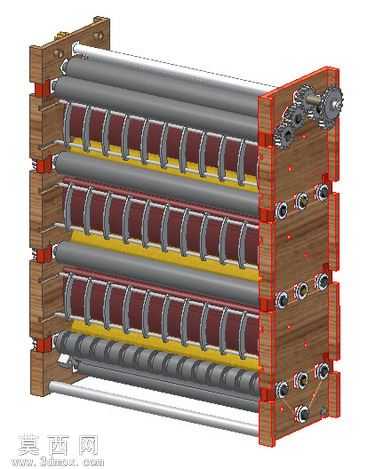

本模型为照片打印场景下用于纸张传递的辊组机架结构，采用三维参数化建模方式完成整体设计，建模过程中对各部件的装配公差、运动干涉情况做了完整校验，确保结构可实现顺畅的纸张输送动作。模型整体采用多层堆叠式布局，两侧为木质质感的支撑侧板，侧板上预留了多组辊轴安装孔位，孔位排布严格对齐，保证各辊轴安装后保持水平平行状态，避免纸张输送过程中出现偏移、卡顿问题。辊组部分包含多根不同功能的辊轴，外层为金属质感的光滑输送辊，内层搭配带红色弧形托片的承托结构，托片沿辊轴轴向均匀排布，可对输送过程中的纸张形成稳定的承托限位，防止纸张在多层输送路径中出现弯折、下垂的情况。侧板外侧集成了齿轮传动组，多组齿轮相互啮合，可将动力同步传递至各层输送辊，保证所有辊轴转速一致，实现纸张的匀速平稳输送，齿轮的模数、齿形参数均按照常规传动标准设计，可满足常规打印设备的动力传递需求。模型在材质表现上做了区分处理，支撑侧板采用木纹材质还原木质机架的质感，输送辊采用哑光金属材质体现金属辊的光滑耐磨特性，传动齿轮采用亮面金属材质突出传动部件的金属质感，红色托片采用高饱和度的塑胶材质，既区分了功能部件，也让整体结构的视觉层次更加清晰。设计过程中充分考虑了照片打印场景的纸张输送需求，多层辊组的布局可实现多通道纸张同步输送，提升设备的纸张处理效率，各辊轴与侧板采用可拆卸的装配结构，方便后续的维护、辊件更换操作，整体结构紧凑，空间利用率高，可直接嵌入照片打印设备的内部作为纸张输送核心单元使用，建模时对所有部件的倒角、安装位细节都做了还原，保证模型的工程实用性。
