带应急备用电池的多管防爆荧光灯结构

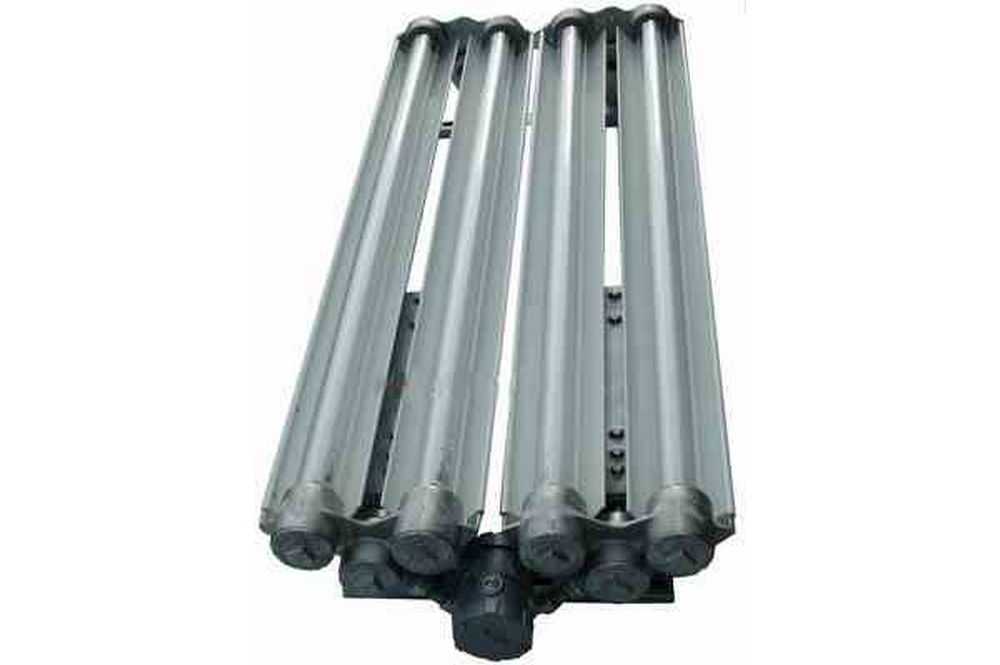

这款多管防爆荧光灯的设计核心围绕易燃易爆危险区域的可靠照明需求展开，主要适配喷漆室、炼油厂作业区、溶剂存储区、化工生产车间、废物处理厂房、飞机维修工位、油气钻采现场这类存在易燃油汽、可燃粉尘积聚的1类、2类危险作业场景，解决常规照明灯具无法在防爆区域使用、突发断电后作业面无照明带来的安全隐患问题。

从功能配置来看，灯具本体集成了独立的应急备用供电模块，正常接入市电工作时，内置的充电回路会持续为备用电池补能，一旦外部供电中断，装置会自动切换到电池供电模式，单镇流器配置下可支持单组灯管连续90分钟应急照明，若加装第二组镇流器，可实现全部灯管同时点亮90分钟的应急照明效果，满足断电后人员疏散、应急故障排查的照明需求。灯具额定配置四支荧光灯管，总光通量可达16200流明，单支灯管功率60瓦，单灯光通量4050流明，光源色温4100开尔文，单支灯管额定使用寿命可达12000小时，能够在长时间连续作业场景下减少灯管更换频次，降低危险区域的设备维护作业风险。

结构设计层面，灯具外壳采用挤压成型的耐腐蚀无铜铝合金材质，散热结构直接集成在壳体上，800mA规格镇流器配套的超大翅片散热结构直接与外壳贴合，能够快速导出镇流器工作产生的热量，延长镇流器的使用寿命。镇流器腔采用独立密封设计，顶盖与底盖通过螺母、螺栓配合紧固，而非采用螺纹孔直接连接的结构，避免长期使用后粉尘、腐蚀性介质堵塞螺纹孔导致端盖无法拆卸的问题，维护时仅需用普通扳手拧下下端盖紧固件即可完成内部元件更换，无需采用敲击、撬砸的方式拆解端盖，降低维护过程中产生火花的风险。灯具的反光部件采用厚规格挤压铝反射器，表面做高光泽反光处理，具备抗凹痕、耐腐蚀的特性，能够有效提升光线输出效率，同时适配恶劣作业环境下的长期使用需求。灯管部位采用防爆、耐冲击、耐热的Pyrex材质护管做密封防护，灯管两端的弹簧插座结构可以牢牢固定灯管，在设备受到震动、冲击时提供足够的缓冲保护，避免灯管受震碎裂导致防爆失效。

安装适配性上，灯具标准配置为端部单U型安装支架，支架配套的安装孔位可适配通用的Unistrut安装槽，也可通过简单的穿壁螺栓结构直接固定在墙面、天花板、地面等各类安装基础表面，支架支持角度调整，可根据作业面的实际照明需求调整灯具的投射角度，无需额外定制安装转接件。灯具的接线端设置在灯体一端的独立接线盒内，接线完成后可实现密封防爆，避免外部易燃易爆介质进入灯具内部。灯具的电气设计支持多电压输入，可适配不同厂区的供电电压等级，无需额外配置电压转换装置，降低现场安装的改造成本。

在建模过程中需要重点关注几个边界尺寸：灯体整体为长条形圆柱管组合结构，四支灯管平行排布，整体外径需匹配护管与端盖的密封配合公差，端盖的螺栓孔位需与壳体的安装凸台精准对齐，接线盒的出线口位置需预留足够的电缆弯曲半径，安装支架的转动角度范围需做限位结构，避免调整角度时拉扯内部接线。同时应急电池模块与镇流器的排布需预留足够的散热间隙，避免工作时热量积聚影响元件寿命，所有密封配合面的公差需控制在防爆要求的间隙范围内，确保整体结构满足防爆区域的使用要求。
