小黄人卡通形象立体结构设计

本次完成的卡通形象立体结构设计，以经典影视IP中的小黄人形象为原型，从结构落地的角度完成全三维实体建模，兼顾外观还原度与实体生产的结构合理性。从实际应用场景来看，该结构可直接适配潮玩手办批量生产、文创周边定制、主题展陈道具制作、影视衍生周边开发等多个领域，不同应用场景下可基于现有模型快速调整结构参数，适配不同的加工工艺要求。

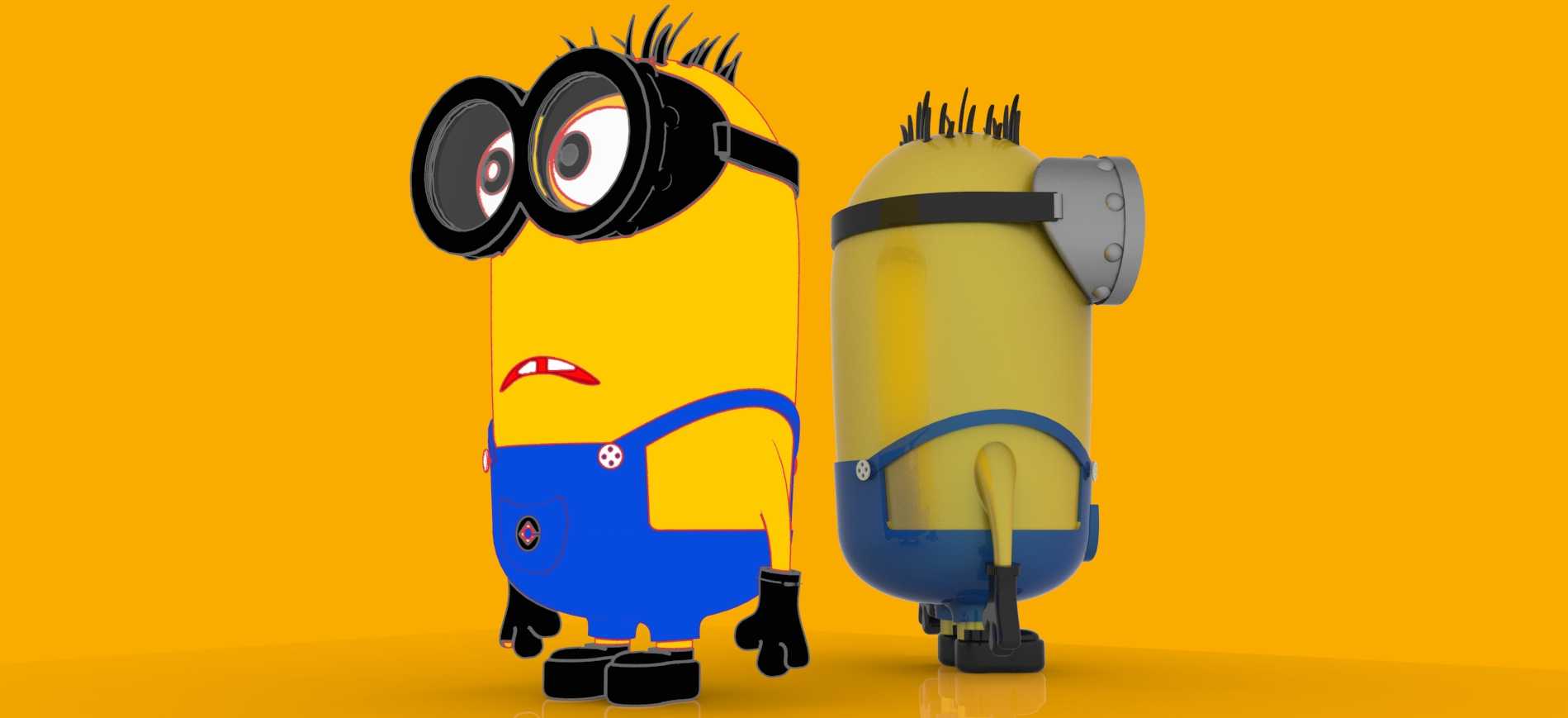

从产品功能特性来看，模型完整还原了小黄人标志性的圆柱躯干、护目镜结构、背带工装、发型细节与肢体比例，两个不同朝向的造型可分别适配不同的展示需求，正面造型可用于常规平面宣传物料的立体参考，背面造型可补充展示工装背带、护目镜绑带、足部结构的背面细节，避免常规单视角建模存在的结构缺失问题。建模过程中针对卡通形象易出现的结构干涉问题做了专项优化，护目镜与头部的贴合面做了0.2mm的安装间隙预留，背带与躯干的连接位置做了圆角过渡处理，避免3D打印或注塑生产时出现应力集中导致的结构断裂。

设计思路上没有直接采用面片拉伸的快速建模方式，而是从实体结构出发，先搭建整体比例骨架：躯干部分采用等直径圆柱做基础特征，高度与直径比例控制在1.8:1，符合原作的视觉比例；头部的发型细节采用独立特征阵列，每根毛发的粗细控制在1.2mm，根部做0.3mm的圆角过渡，避免小特征在生产过程中出现断损；护目镜部分做了分层结构设计，镜框、镜片、绑带分别为独立实体，镜片部分预留0.15mm的下沉台阶，可适配后续的透明件安装或涂装分色需求；手部的手套与手指做了一体化结构处理，手指根部做了活动间隙预留，若需要制作可动版本，可直接在现有结构基础上加装关节转轴，无需重新调整整体外形。

外形尺寸与安装边界方面，按照常规10cm高的手办尺寸做参数化建模，整体最大宽度为52mm，最大厚度为48mm，底部足部的接触面积为1200平方毫米，放置时的重心落在足部支撑面中心范围内，无需额外支撑底座即可稳定放置；若用于展陈大尺寸道具制作，可直接通过参数缩放调整尺寸，所有特征的比例关系保持一致，不会出现缩放后特征变形的问题。模型的所有外表面均做了拔模角度处理，垂直面的拔模角度控制在1.5度，适配注塑生产的脱模要求，若采用3D打印工艺生产，悬空位置的支撑添加量可控制在整体材料用量的8%以内，有效降低生产过程中的材料损耗与后处理工作量。

针对不同生产工艺的适配性，模型的壁厚做了统一控制，实体部分的最小壁厚为1.8mm，满足ABS、PVC等常用塑胶材料的注塑壁厚要求，也适配光敏树脂、PLA等3D打印材料的成型要求；外观的分色位置均做了清晰的分型面预留，蓝色工装与黄色躯干的分界位置做了0.1mm的止口设计，后续涂装或多色注塑时可有效避免串色问题。两个不同朝向的模型可组合作为套装产品开发，也可单独拆分使用，独立模型的所有结构均为闭合实体，不存在破面、非流形几何等问题，可直接导入各类加工编程软件使用，无需额外的几何修复工作。
