液压系统用花键齿轮轴三维设计作品

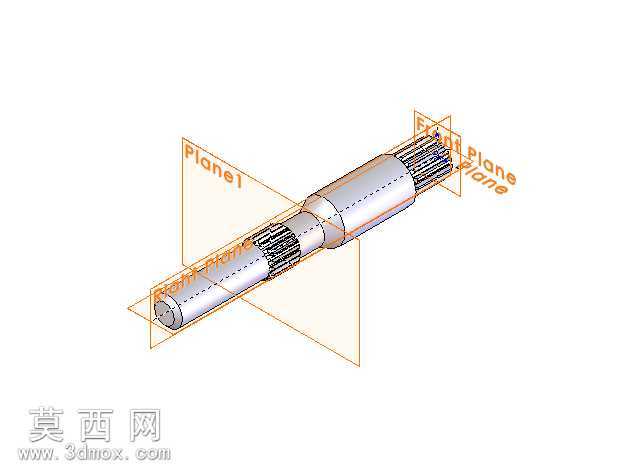

本作品为液压系统适配的齿轮轴三维建模成果，建模过程依托SolidWorks平台完成，整体遵循机械传动零件的设计规范，从轴类零件的功能需求出发完成全参数化结构搭建。建模初期先梳理齿轮轴的核心功能逻辑：该零件需要同时承担扭矩传递、液压组件啮合传动、轴段定位支撑的多重作用，因此先以旋转凸台命令完成轴体基础轮廓的搭建，按照装配需求依次划分出轴承配合轴段、密封件安装轴段、花键啮合段、齿轮传动段的不同轴径区间，各轴段之间严格按照机械加工工艺要求设置过渡圆角与退刀槽结构，避免应力集中问题影响零件使用寿命。在齿轮与花键结构的建模环节，先通过方程式驱动的渐开线草图完成齿廓轮廓的精准绘制，按照液压传动的载荷参数匹配对应模数、齿数、压力角的齿形参数，通过圆周阵列命令完成全齿结构的生成，同时对齿端做倒角处理，满足实际装配时的导入需求；花键段采用矩形花键的标准参数建模，保证与配套花键套的配合精度，齿侧与轴体的衔接处做平滑过渡处理，匹配液压系统高转速、大扭矩传动的强度要求。建模过程中同步完成基准面的规范设置，三个正交基准面严格对齐轴体的中心轴线与端面基准，为后续的工程图生成、装配配合提供准确的参考基准。材质配置环节，针对液压齿轮轴的工况需求，赋予合金结构钢的材质属性，在渲染环节调整金属材质的反光度与粗糙度参数，还原调质处理后金属轴件的真实表面质感，同时对不同功能轴段做轻微的色彩区分，便于快速识别各段的装配功能。结构设计上充分考虑零件的加工工艺性，所有轴段的直径差控制在合理范围内，减少加工时的切削余量，键槽、倒角、退刀槽的尺寸均符合通用机械加工的标准规范，既保证传动过程中的结构强度，也兼顾实际生产的加工可行性，整体模型参数完整可编辑，可直接用于液压系统的虚拟装配、运动仿真以及后续的工程图输出工作。
