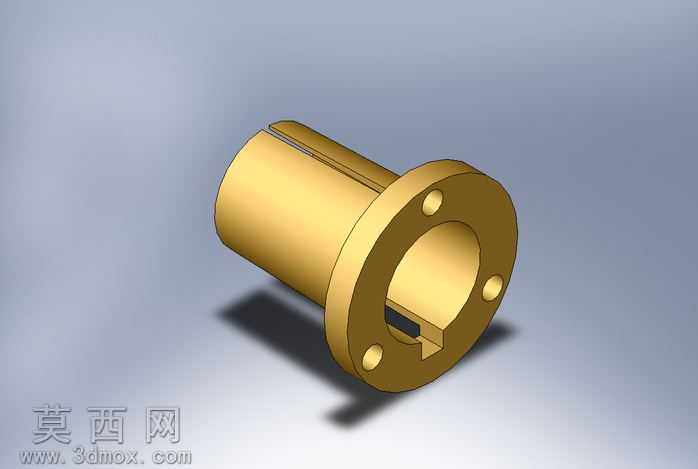

带法兰开槽定位衬套三维结构设计

本模型为带法兰边的开槽定位衬套，采用三维参数化建模方式完成整体结构设计，建模过程中优先保证零件的加工工艺合理性与装配适配性，先通过草图绘制衬套的轴向截面轮廓，标注关键尺寸参数包括衬套主体外径、内孔通径、法兰盘直径、法兰厚度、主体筒身长度、开槽宽度与深度、安装孔定位直径与孔径等核心尺寸，再通过旋转凸台命令生成衬套的基础实体结构。完成基础实体后，在法兰盘端面通过圆周阵列命令生成三个均匀分布的沉头安装孔，保证安装时的受力均匀性；在筒身与法兰内孔对应位置绘制键槽草图，通过拉伸切除命令生成贯通式键槽结构，用于装配时的周向定位，避免衬套与配合轴件发生相对转动；在筒身侧壁沿轴向绘制通槽草图，通过拉伸切除生成轴向开槽结构，该结构可使衬套在装配时具备微量的弹性胀缩能力，补偿装配公差，提升配合的紧密性。材质渲染阶段采用黄铜金属材质，调整材质的金属度、粗糙度参数，还原铜质零件的哑光金属质感，添加环境光源与定向补光，在零件下方生成柔和的投影效果，清晰展现零件的轮廓层次与结构细节。设计过程中充分考虑衬套的实际使用场景，法兰边结构用于轴向限位，安装孔用于穿设紧固件实现衬套的位置固定，内孔用于与轴类零件配合起到耐磨、导向、定位的作用，轴向开槽可适配小范围的轴径公差，降低装配难度，键槽结构传递扭矩避免周向滑移，各结构之间的尺寸衔接经过反复校验，不存在干涉、薄壁、尖角等不合理结构，所有倒角、圆角细节均按照机械加工规范进行设置，既满足实际加工的工艺要求，也能在装配使用时减少应力集中，提升零件的使用寿命。模型的各特征均保留完整参数，可根据实际使用需求快速调整尺寸参数，适配不同的安装场景与配合尺寸要求。
