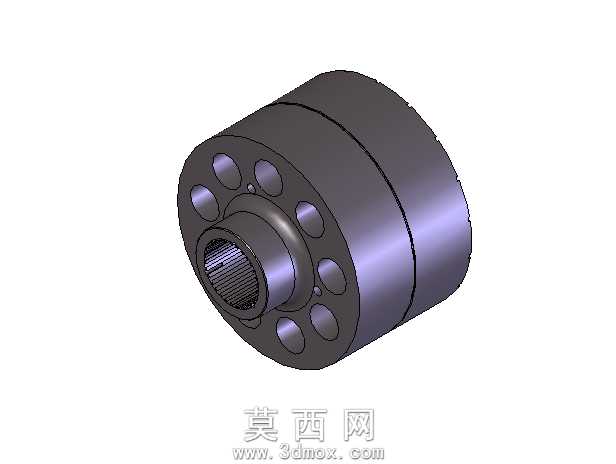

液压泵缸体转子精密三维结构模型

本模型采用SolidWorks进行全参数化三维建模，完整还原液压部件核心转子缸体的真实结构，建模过程严格遵循机械加工工艺逻辑，先通过旋转凸台命令构建缸体的主体圆柱基体，确定整体外圆与内孔的同轴度基准，保证内花键孔与外圆柱面的形位公差符合液压元件的高精度装配要求。针对端面均匀分布的七个柱塞孔，采用圆周阵列特征完成建模，每个孔的倒角、沉槽结构都逐一还原，确保孔位分度误差控制在设计允许范围内，还原真实零件的柱塞配合精度。内孔的渐开线花键结构通过精确的齿形轮廓扫描生成，完整还原花键的齿距、齿高参数，可直接用于后续的花键配合干涉检查。模型渲染阶段采用金属合金钢材质，通过调整材质的粗糙度、金属度参数还原缸体表面经磨削加工后的金属质感，添加环境光遮蔽效果突出各孔位、台阶面的结构层次，多角度渲染可清晰展示零件的内外结构细节。设计过程中充分考虑液压元件的工作特性，缸体的壁厚、各孔间的筋位结构都参照行业通用设计规范，保证模型结构强度符合实际工况要求，所有特征均保留完整建模历史，可根据不同排量的液压泵设计需求修改参数，调整缸体直径、柱塞孔数量、花键规格，适配不同型号的轴向柱塞泵设计开发，可用于液压系统的装配仿真、运动干涉检查、工程图导出以及教学演示场景，帮助设计人员直观理解液压泵核心部件的结构原理，缩短液压元件的开发验证周期。
