对开式管道固定管夹具结构设计

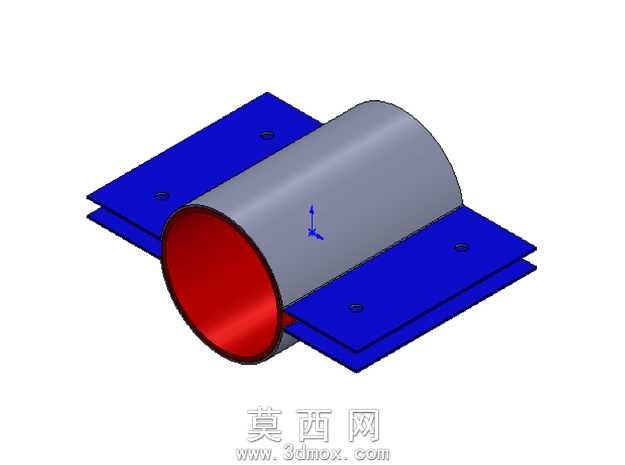

本管夹具采用对开式抱合结构设计，整体由半圆弧夹持主体与两侧一体式安装翼板组成，建模过程中先以基准轴定位管道夹持中心，绘制半圆弧截面轮廓后通过拉伸生成主体包覆结构，保证与圆形管件外壁的贴合度达到设计要求。两侧安装翼板与半圆弧主体做一体化拉伸成型处理，翼板表面均匀开设螺栓安装通孔，建模时对孔位做同轴度约束，确保上下两片夹具装配后孔位完全对齐，可通过标准螺栓实现锁紧固定。材质分配上，夹持主体内壁设置为高摩擦系数的耐磨材质，模拟实际使用中防滑防转的接触效果，翼板与主体外表面赋予金属结构钢材质，添加哑光金属质感与边缘倒角渲染效果，还原金属机加工件的真实视觉表现。结构设计阶段重点考量夹持受力均匀性，半圆弧的曲率半径与适配管道外径做公差匹配设计，既保证抱合时不会对管道外壁造成压伤，又能提供足够的抱紧力避免管道轴向窜动与径向晃动。翼板的延伸长度经过受力仿真优化，螺栓锁紧时的压紧力可均匀传递到整个圆弧接触面，不会出现局部应力集中导致的夹具变形问题。建模过程中对所有锐边做倒圆角处理，既消除加工应力集中隐患，也提升零件安装使用的安全性。整体模型装配逻辑清晰，上下两片夹具结构完全对称，可适配对应规格的圆形金属或塑料管道，广泛应用于液压管路、气动系统、给排水管线的固定安装场景，结构简单可靠，装拆操作便捷，无需复杂工具即可完成管路的固定与调整。
