钣金机箱存储模块结构设计

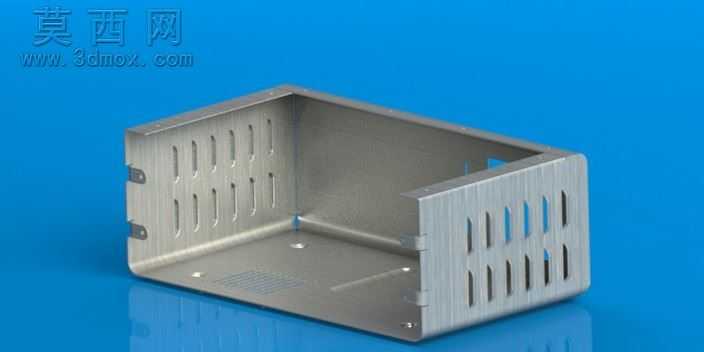

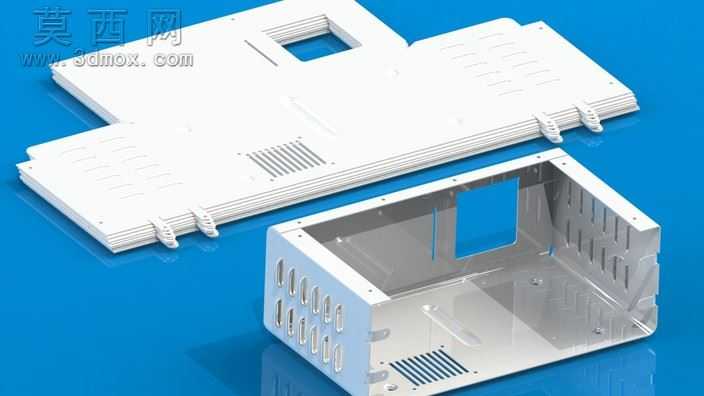

本作品为钣金材质的存储模块机箱结构，整体采用14x8x5的尺寸规格设计，建模过程严格遵循钣金加工工艺规范，从基础基体法兰开始搭建整体框架，通过边线法兰、折弯、切除等特征逐步完成各部位结构成型。模型渲染阶段采用金属哑光白作为外表面材质，还原真实钣金机箱的喷涂质感，内部腔体赋予金属原色材质，清晰呈现内部安装空间的结构边界，搭配蓝色展示背景突出产品的轮廓与结构细节。结构设计上，模块上盖设置有方形安装避让口与多组通风栅格，侧边设计有卡扣式连接结构，可实现与箱体主体的快速扣合装配，无需额外连接件即可完成上下部分的组合固定；箱体主体侧壁排布多组长条型通风槽与百叶窗式散热结构，可在保证结构强度的前提下提升内部空间的空气流通效率，满足内置元器件的散热需求，侧壁同时预留有安装定位点位，方便内部功能组件的固定安装；底部设置有格栅状通风结构，与侧壁、上盖的通风结构形成完整的散热风道，避免内部积热影响设备运行。设计过程中充分考虑钣金加工的工艺可行性，所有折弯处均预留合理的折弯半径，避免加工过程中出现板材开裂问题，各切除特征的边角均做工艺圆角处理，既提升了产品的使用安全性，避免锐边划伤操作人员，也减少了加工过程中的应力集中问题。模型同时还原了钣金件的肋骨加强结构，在箱体受力关键部位设置凸起的加强筋，在不增加板材厚度的前提下大幅提升箱体的结构刚性，降低大尺寸钣金面的形变概率，保证模块长期使用的结构稳定性。整体结构兼顾了装配便捷性、散热性能与结构强度，可直接作为电子设备、工控模块的外防护壳体使用，也可作为同类型钣金存储类产品的设计参考模板，适配多类小型集成设备的外壳防护需求。
