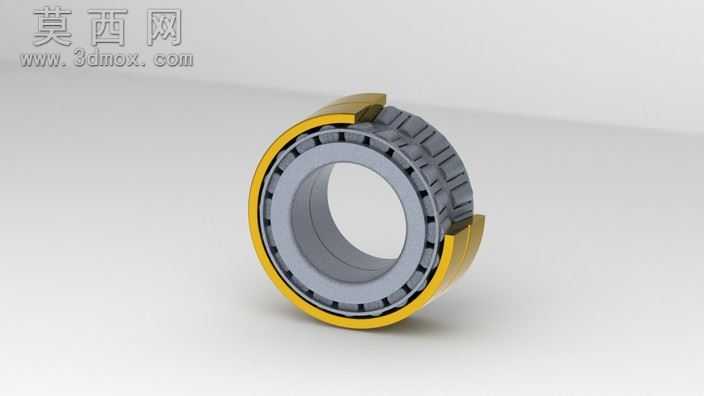

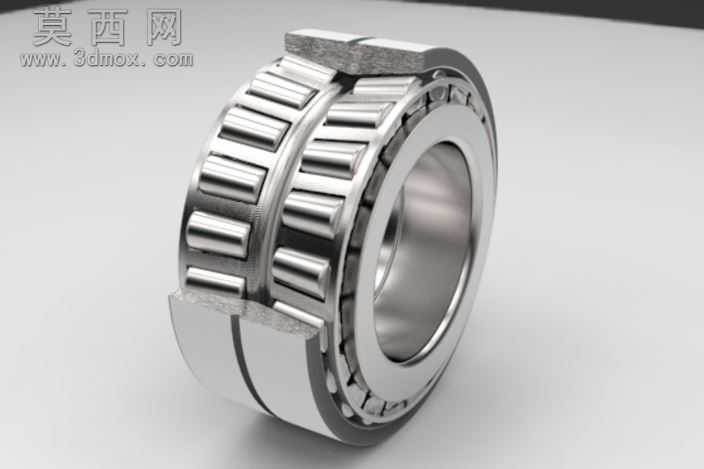

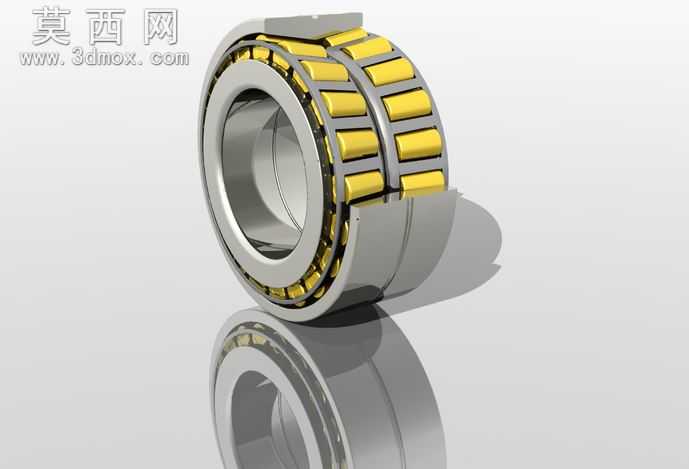

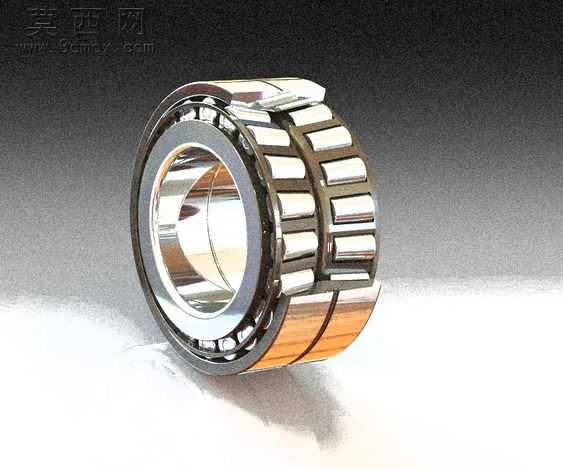

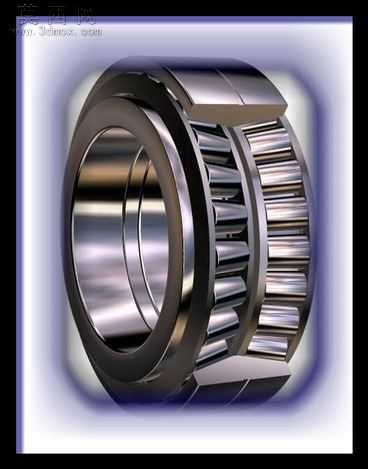

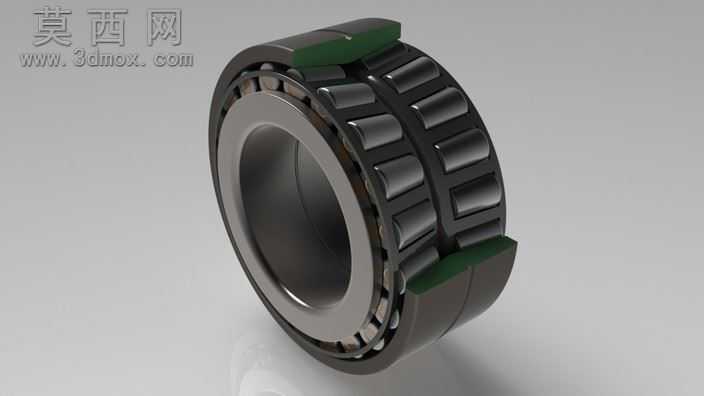

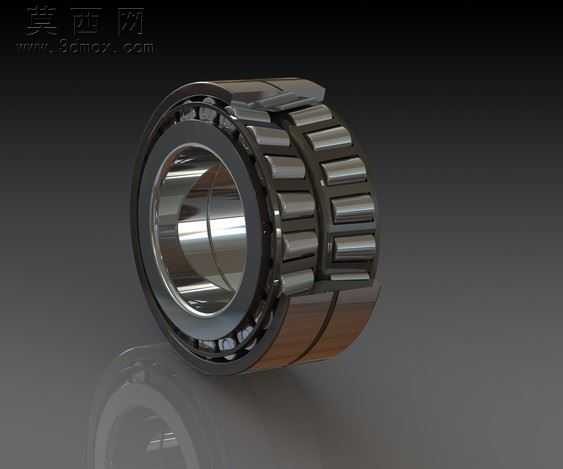

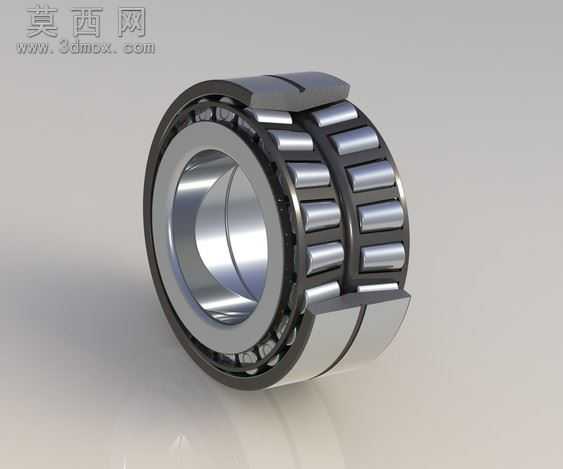

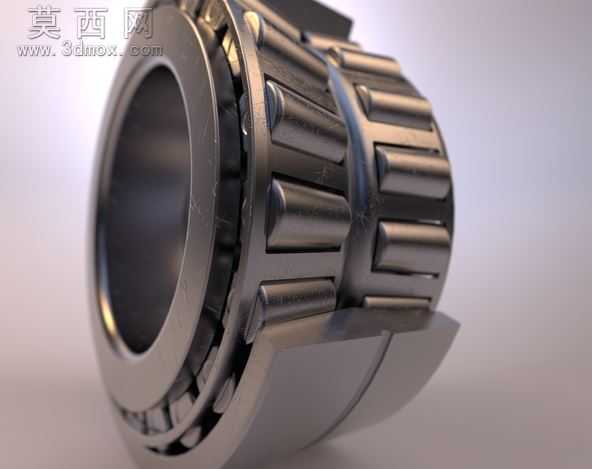

双列圆锥滚子轴承三维设计模型

本模型为双列圆锥滚子轴承的高精度三维设计成果，建模过程严格遵循滚动轴承的实际生产制造标准，完整还原了该类轴承的全部结构细节。建模阶段首先依据双列圆锥滚子轴承的结构特性，先完成内圈、外圈的基础轮廓构建，精准把控内圈滚道的锥度参数、外圈滚道的对应配合角度，确保两列滚子的安装位置符合载荷分配设计要求，避免出现结构干涉问题。随后完成圆锥滚子的单体建模，按照圆周阵列规则完成两列滚子的排布，同时还原保持架的兜孔结构、隔圈的定位结构，每一个零件的尺寸比例都参照真实轴承的工程参数设置，保证各部件装配后可呈现真实的轴承装配关系。材质与渲染环节，针对轴承的金属材质特性，为套圈、滚子部件赋予高抛光轴承钢材质，调整金属反射率、粗糙度参数，还原轴承钢表面的冷冽金属光泽与精密加工后的细腻质感；为保持架赋予对应工程塑料或冲压钢的材质属性，区分不同部件的视觉表现；渲染时采用柔和的工业产品布光方案，多角度呈现轴承的结构层次，清晰展示双列滚子的排布逻辑、滚道与滚子的配合形态，让模型既具备工程参考价值，也拥有良好的视觉展示效果。结构设计上，双列圆锥滚子轴承可同时承受径向载荷与双向轴向载荷，相比单列圆锥滚子轴承拥有更强的承载能力与刚性，模型完整呈现了两列滚子背对背的排布形式，还原了内圈、外圈、滚子、保持架、中隔圈的装配关系，可直观展示该类轴承的载荷传递路径。整个建模过程注重结构的严谨性，所有配合面的间隙、零件的倒角、圆角细节都做了精细化处理，既可以作为机械设计教学的演示素材，也可用于机床主轴、重型传动机构等设备的装配模拟、结构校核场景，为相关机械设计工作提供精准的三维参考。
