可伸缩工业铝制三脚支撑支架

在工业现场临时照明、设备临时架设、户外作业点位布设这类场景里，支撑结构的便携性与承重稳定性往往是选型时最先考量的核心指标，这款可伸缩铝制三脚支架正是针对这类需求完成的结构设计。从实际使用场景来看，这类支架常被用于工业检修现场的临时工作灯架设、户外作业点位的小型设备承托、展会或临时作业区的器材固定，区别于固定式支撑结构，它的可伸缩特性能够适配不同作业高度的需求，无需额外搭配垫高构件就能完成高度调节。

这款支架的伸缩行程覆盖3.5英尺至10英尺的调节范围，换算为公制单位约1.07米至3.05米，这个高度区间能够覆盖绝大多数工业现场临时架设的需求：低高度档位可用于设备旁的局部照明架设，避免支架过高导致的照明光线分散；最高档位可满足开阔作业区的高位照明布设，让光线覆盖更大的作业范围，减少阴影遮挡对作业精度的影响。支架主体采用工业铝合金型材作为主支撑腿的原材料，铝合金材质的比强度优势在这类便携支撑结构上体现得十分明显，在保证150磅额定承重能力的前提下，整体自重远低于钢制同规格支架，单人即可完成搬运、展开、高度调节的全流程操作，无需额外辅助人员配合。

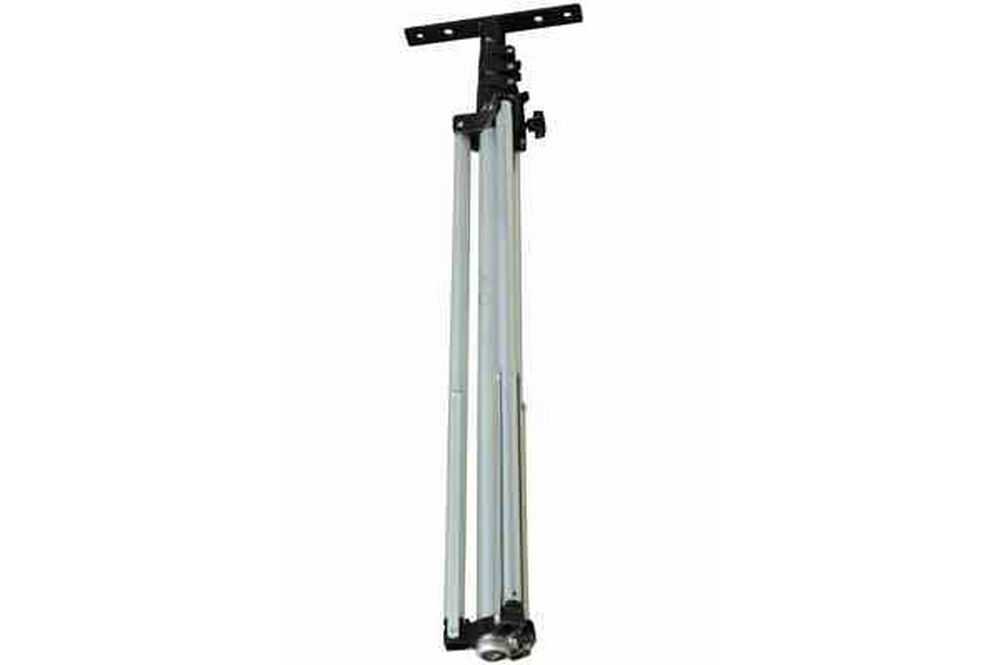

结构设计上，三根支撑腿采用铰接式连接结构，收拢状态下三根腿可贴合主伸缩管外壁，整体收纳尺寸紧凑，能够轻松放入普通工程车辆的储物舱或是工具储运箱内，不会占用过多储运空间。展开时支撑腿可向外张开至固定角度，形成稳定的三角支撑基面，支撑腿底部没有额外配置脚轮，是为了保证架设后的稳定性，避免在硬质地面或是轻微不平整地面出现滑移，若是在软质地面使用，也可自行在支腿底部加装垫板进一步增大接触面积，降低接地比压防止支架下沉。

伸缩调节部分采用多节套管配合锁紧机构的结构，每一节套管的配合公差经过严格控制，伸出后不会出现明显的径向晃动，锁紧机构采用快拆式扳扣设计，调节高度时无需借助额外工具，扳开扳扣即可滑动套管调整高度，调整到目标高度后压下扳扣即可完成锁紧，锁紧后的配合面能够提供足够的抱紧力，在额定承重范围内不会出现套管下滑的问题。顶部的安装支架采用平板式开孔设计，预留的安装孔位适配标准规格的工业灯具、小型监测设备的安装尺寸，不需要额外制作转接板就可以完成设备固定，安装板与主伸缩管顶部采用可转动铰接结构，能够根据实际需求调整安装面的俯仰角度，让被支撑的设备可以对准目标作业区域。

从安装边界来看，支架完全展开后，三根支腿形成的支撑基面直径约为1.2米，选型布设时需要预留足够的地面空间，避免支腿被现场杂物磕碰导致支撑失稳；收拢状态下整体长度约1.15米，储运时需要注意这个长度尺寸是否适配储运容器的内部空间。额定承重150磅约合68千克，这个承重范围完全覆盖工业LED工作灯、小型环境监测探头、临时信号天线这类常见架设设备的重量需求，选型时需要注意被支撑设备的重心尽量与支架主轴线重合，避免偏心载荷过大导致支架倾覆。

在建模过程中，结构设计人员重点还原了伸缩套管的配合间隙、锁紧扳扣的活动行程、支腿铰接处的转动角度范围这些关键结构细节，每一处铰接点的转动限位都按照实际产品的活动范围进行还原，没有出现过度转动或是转动角度不足的问题；铝合金型材的截面形状、顶部安装板的开孔位置与孔径都按照实物尺寸进行1:1复刻，能够直接用于选型时的空间适配模拟，也可以作为同类支撑结构设计的参考原型，帮助设计人员快速完成同类型支架的结构迭代，减少重复建模的工作量。
