防爆双联GFI插座硬接线出线装置结构

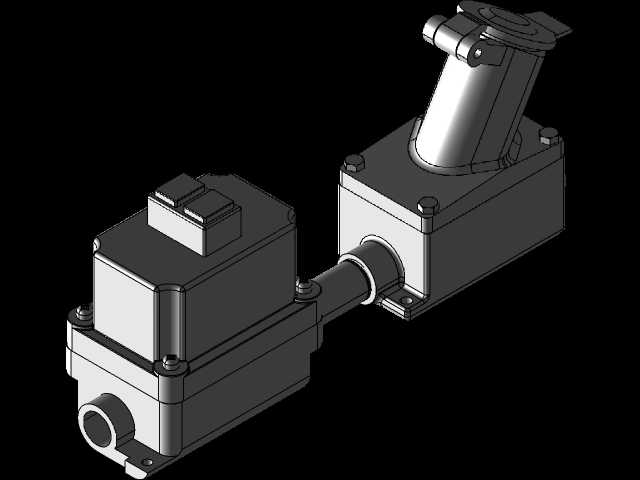

在存在易燃易爆粉尘、挥发性气体的危险作业区域，普通民用插座的电弧外露、密封不足问题极易引发爆燃事故，这类场景下的取电装置必须同时满足防爆密封、漏电防护、可靠锁止的多重要求，本次涉及的双联防爆GFI出线装置，就是针对1区、2区防爆作业环境设计的固定式取电单元。从实际工况适配来看，这类装置常部署在化工车间喷涂工位、金属打磨区域、粮食仓储加工区、沿海潮湿防爆作业面，为手持防爆灯具、研磨设备、临时作业机具提供合规取电接口，避免临时拉接非防爆线缆带来的安全隐患。装置整体采用无铜铝铸壳体作为承载基体，出厂时完成GFI监控模块、插座基座的整体灌封，所有可能产生电弧的触点组件完全封闭在壳体内部，从根源上隔绝内部电弧与外部易燃易爆介质的接触路径。结构设计上，每个插座单元采用扭锁式连接结构，配套插头插入后需要旋转一定角度才能完成锁合，锁止到位前内部电触点不会导通，从机械结构上避免虚插、意外松脱带来的接触不良打火问题；插座触点采用深凹式内嵌设计，即使插头未完全插入，外露的导体部分也不会被人员或金属构件意外触碰，降低误触电风险。内置的GFI接地故障监控模块持续监测火线与零线的电流差值，当回路出现对地泄漏、电流差值达到动作阈值时，会在毫秒级时间内切断输出回路，避免设备外壳带电、漏电打火引发的安全事故，模块本身与插座基座共同封装在铸铝壳体内，不会受外部粉尘、潮气侵蚀失效。兼容性设计上，插座单元可适配NEMA 5-20R标准的非防爆插头，也兼容6-20R规格插头，但在危险环境内使用时必须配套防爆插头才能满足防爆要求，装置本身的硬接线结构直接接入厂区固定防爆配电回路，不需要额外的转接插件，减少线路中间的连接故障点。安装边界层面，装置背部预留标准的硬接线进线孔，适配厂区防爆布线的硬管连接要求，进线位置配套对应的密封锁紧接头，完成线缆穿接后可实现进线口的IP级密封，避免外部介质从进线位置渗入壳体内部；壳体的安装孔位按照常规防爆壁装尺寸预留，可直接固定在车间防爆墙体、设备立柱的预设安装位上，不需要额外制作过渡安装支架。实际选型使用时需要注意，该装置额定连续工作电流为20安培，后端接入的设备总功率不能超过回路承载上限，虽然插座本身具备一定的跨规格兼容能力，但不能与普通120V壁装插座的安装尺寸互换，也不能替代普通民用插座在非防爆区域使用；配套的插头组件与同规格Crouse-Hind、Killark等品牌的同等级防爆插头具备尺寸互换性，但不同厂商的产品锁止角度、密封结构存在细微差异，跨品牌搭配使用前需要验证连接后的密封性能与锁止可靠性，避免配合间隙带来的防爆失效风险。装置的两个插座单元独立配置防误触结构，即使其中一个插座处于插接使用状态，另一个插座的触点也处于封闭防护状态，不会因为单侧使用影响另一侧的防护性能，整体结构没有外露的操作按钮或可拆卸部件，日常使用中不需要额外的维护操作，仅需要定期检查进线口密封件、插座接触面的老化状态即可。
