直刃插头式防水AC-DC转换变压器结构

在户外临时照明、车载设备供电、潮湿工况低压配电场景中，这类直刃插头式防水AC-DC转换变压器是解决宽幅交流输入转稳定直流输出的核心配套部件，建模时需要优先匹配现场安装的边界约束与接线兼容性要求。从实际工程应用来看，这类设备主要面向需要12/24V直流供电的LED照明、小型车载电子、户外临时作业设备供电场景，尤其适配潮湿、露天甚至短时淋水的作业环境，无需额外搭建防水配电盒，可直接通过直刃插头接入常规民用或工业交流插座，大幅降低现场布线的防护成本。

设备的核心功能是将120-240V宽范围交流输入转换为稳定的12V或24V直流输出，12V档位最大输出电流可达25A，24V档位最大输出电流12.5A，总输出功率稳定在300W级别，转换效率可达90%，内置主动式功率因数校正模块，输入频率兼容47-63Hz的常规工频电网，可适配不同地区的供电标准。建模过程中需要重点还原内置的多重保护结构：包括整体回路的短路保护、过压保护、过温保护与过载保护，当输出侧出现短路故障时，设备会进入间歇重启的hiccup工作模式，避免持续大电流烧毁后端设备与自身绕组；当内部温度超过60℃阈值时会主动切断输出，待温度回落至30℃以下时自动恢复供电，所有保护逻辑均通过内置电路实现，无需外接额外保护元件。

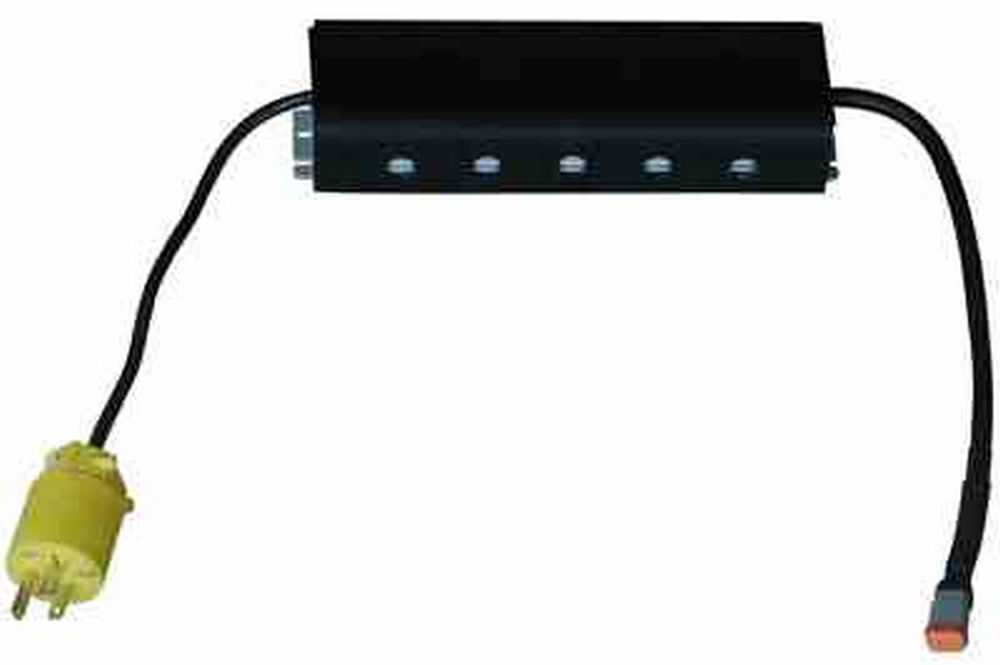

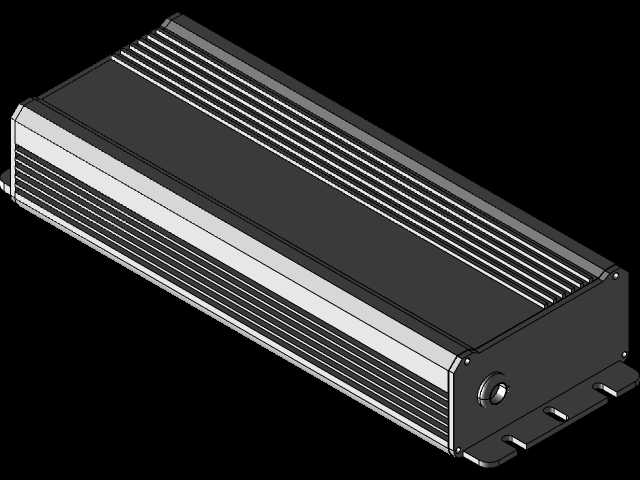

结构设计层面，主体采用长条型密封金属壳体，表面做黑色阳极氧化处理，兼顾散热与防水性能，整体防护等级达到IP67，可完全抵御粉尘侵入，同时可承受短时浸水工况，适配室内外各类潮湿、多尘的安装环境。壳体尺寸控制在9.6英寸长、2.6英寸宽、1.5英寸厚，整体重量约1磅，背部预留插槽式安装结构，可直接卡入配套的安装导轨，也可通过松开壳体两端的固定螺钉调整安装挂耳的位置，适配不同孔距的安装面，无需额外定制安装支架。输入侧采用标准直刃墙插插头，通过带密封护套的线缆引出，输出侧配备双针Deutsch连接器，这是工业低压直流场景常用的快接接头，可直接匹配同规格的LED灯具、小型设备的输入接头，实现即插即用，无需现场做接线防水处理，大幅提升现场部署效率。

建模时需要注意接线端的结构匹配：输出侧的Deutsch接头需要严格匹配公母端的插针间距、锁扣结构尺寸，避免装配时出现干涉；输入侧的直刃插头需要符合美标墙插的尺寸规范，插片厚度、间距公差控制在0.1mm以内，确保插入常规插座时无松动、接触不良问题。壳体表面的固定螺钉、状态指示灯的位置也需要准确还原：壳体上沿均匀布置5个状态指示灯，分别对应电源输入、12V输出、24V输出、故障告警、保护触发状态，现场调试时可直接通过指示灯判断设备工作状态，无需额外测量电路参数。

从选型适配角度，这类变压器在建模时需要预留足够的线缆弯折空间，输入输出线缆的弯曲半径不小于线缆直径的5倍，避免长期弯折导致线缆护套破裂、防水失效。设备的工作温度范围覆盖-30℃到60℃，建模时壳体的密封胶圈槽尺寸需要匹配耐低温硅橡胶密封圈的线径，确保低温环境下胶圈不会失去弹性导致密封失效。电路部分的布局需要考虑散热路径：功率器件紧贴金属壳体安装，通过壳体直接向外散热，无需额外加装散热风扇，避免风扇转动带来的粉尘、水汽侵入风险，同时提升设备长期工作的可靠性，平均无故障工作时间可达数万小时。

在实际配套场景中，这类变压器可直接匹配同系列的HML、CML系列聚光灯、LED长条灯等照明设备，也可通过转接头适配其他带Deutsch接头的低压直流设备，选型时需要注意后端设备的总电流不能超过对应档位额定电流的75%，避免长期满负荷运行导致设备过热、寿命缩短。比如接入12V档位时，后端总负载电流建议控制在18A以内，24V档位控制在9A以内，预留足够的功率余量，提升供电系统的稳定性。建模时还需要注意壳体的边角做R2圆角处理，避免安装时划伤操作人员，同时所有接缝处均采用超声波焊接加密封胶的双重密封结构，确保长期户外使用时不会出现渗水、进尘问题。
