IP67防水交直流变压转换装置

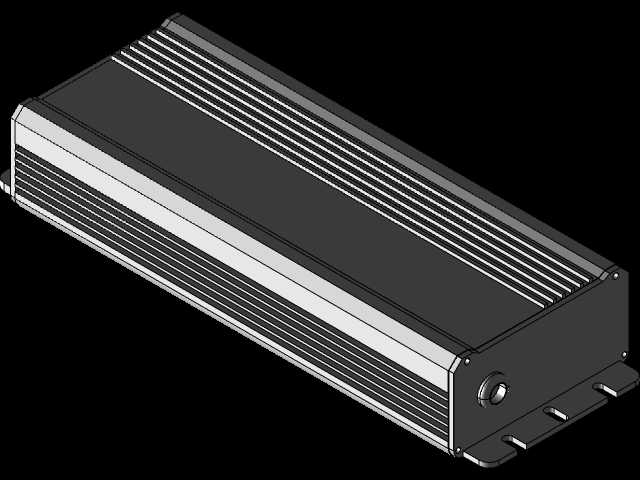

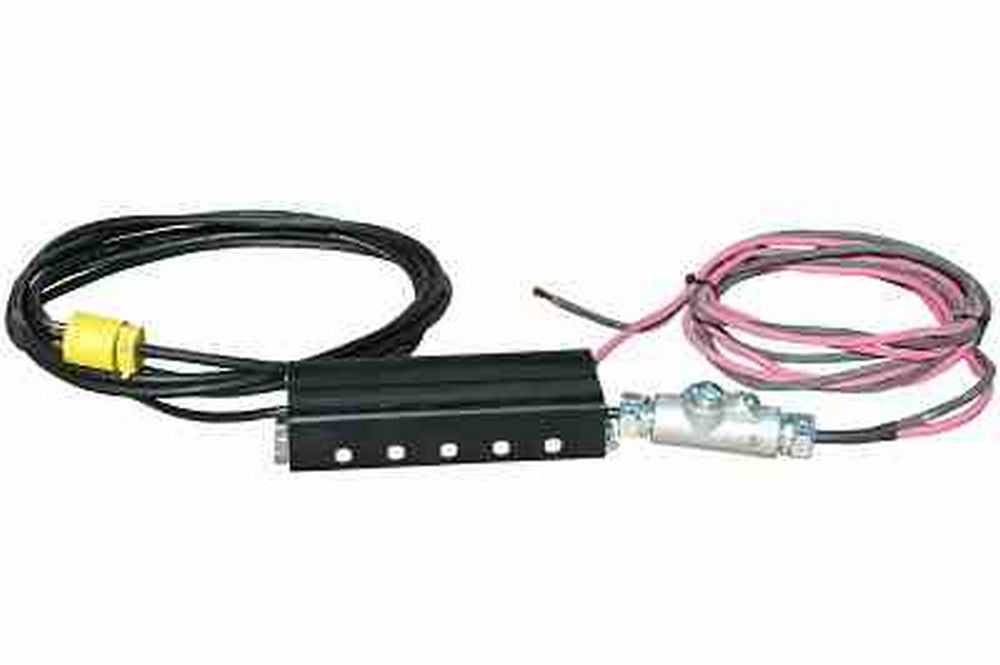

这款交直流转换装置的设计初衷，是解决户外潮湿、淋水环境下低压直流设备的取电难题，在移动照明、车载改装、船舶舾装、户外临时供电场景中，经常会遇到现场只有100-277V交流市电或车载交流供电回路，却需要给12V或24V直流的LED灯条、HID灯、小型检测设备供电的情况，普通室内用开关电源不具备防水能力，在溅水、凝露、高湿度环境下极易出现绝缘失效、短路烧毁的问题，这款装置的IP67防护等级设计，刚好覆盖了这类场景的使用需求，不管是露天安装在设备外壁、船舶甲板下方，还是车载底盘附近容易被泥水溅到的位置，都能长期稳定工作。从电路设计逻辑上看，装置采用宽电压交流输入架构，可兼容100V到277V全范围交流输入，覆盖了常规市电、船舶低压交流供电、车载交流供电的常见电压区间，不需要针对不同输入电压做版本区分，选型时只需要确认输出电压与负载功率即可：25A输出档位对应12V直流输出，总输出功率256W，12.5A输出档位对应24V直流输出，可匹配不同电压等级的直流负载。电路层面集成了完整的保护逻辑，过流状态下会主动限制输出电流，避免负载短路或过载时烧毁功率器件；超温状态下会触发降额或关断保护，等内部温度回落至安全区间后自动恢复输出；短路状态下会进入打嗝保护模式，故障排除后无需人工复位即可重启，整套保护逻辑不需要额外配置外围保护元件，直接接线即可使用。结构设计上充分考虑了现场安装的便利性，主体外壳采用密封式结构，输入输出线缆直接从壳体内部引出，线缆与壳体衔接位置做了密封固定处理，避免水汽沿线缆缝隙渗入壳体内部；壳体侧面预留了两个不带螺纹的光滑安装槽，配套的固定螺钉不需要完全拧下，只需要拧松到一定程度就可以将壳体卡入安装位再拧紧固定，后期维护调整位置时不需要完全拆卸螺钉，能有效避免小零件在户外安装现场掉落遗失。输入输出线缆都采用6AWG规格的多股铜芯线，线缆端部提前做了镀锡处理，现场接线时不需要额外烫锡，直接压接接线端子或者拧入接线柱即可，能减少现场接线的工作量，也能避免多股铜线散丝造成的短路隐患。装置的整体外形尺寸控制得非常紧凑，长度9.6英寸、宽度2.6英寸、厚度1.5英寸，整体重量约1磅，安装时不需要预留太大的操作空间，即使是在设备缝隙、支架夹层这类狭小空间内也能完成固定。接线标识直接模印在壳体表面，清晰区分输入输出的正负极与交流接线端，现场接线时不容易出现接反的问题。实际使用中需要注意负载功率的匹配，建议长期运行时负载总功率不超过装置额定输出功率的75%，也就是12V档位下长期运行电流不超过18.75A，24V档位下长期运行电流不超过9.375A，满功率长期运行会导致器件温度过高，加速绝缘老化，缩短装置的使用寿命。选型计算时可以直接将所有直流负载的额定功率相加，除以对应输出电压得到总工作电流，再和装置的额定输出电流做对比，预留足够的功率余量即可。装置的功率因数校正设计能降低对前端交流供电回路的谐波干扰，不会影响同一供电回路上其他精密设备的正常工作，输入频率兼容47-63Hz，覆盖了全球不同地区的市电频率标准，不管是国内50Hz供电还是国外60Hz供电场景都能适配。
