三插头多端口AC-DC防水变压转换器

在户外临时照明、车载设备供电、潮湿工况作业场景里，宽幅电压输入的交直流转换设备一直是现场布线的核心配套部件，这款三插头多端口AC-DC变压装置，正是针对这类需要单电源带多个低压直流负载的场景设计的。从实际使用逻辑来看，现场作业的交流供电来源往往波动较大，不管是工地临时拉的长线市电、小型发电机输出的波动电压，还是户外移动供电端口的非稳定输出，这款转换器都能覆盖100-277VAC的宽幅输入范围，不需要额外搭配稳压前端，直接接入就能完成交直流转换，大幅降低现场布线的配件成本。

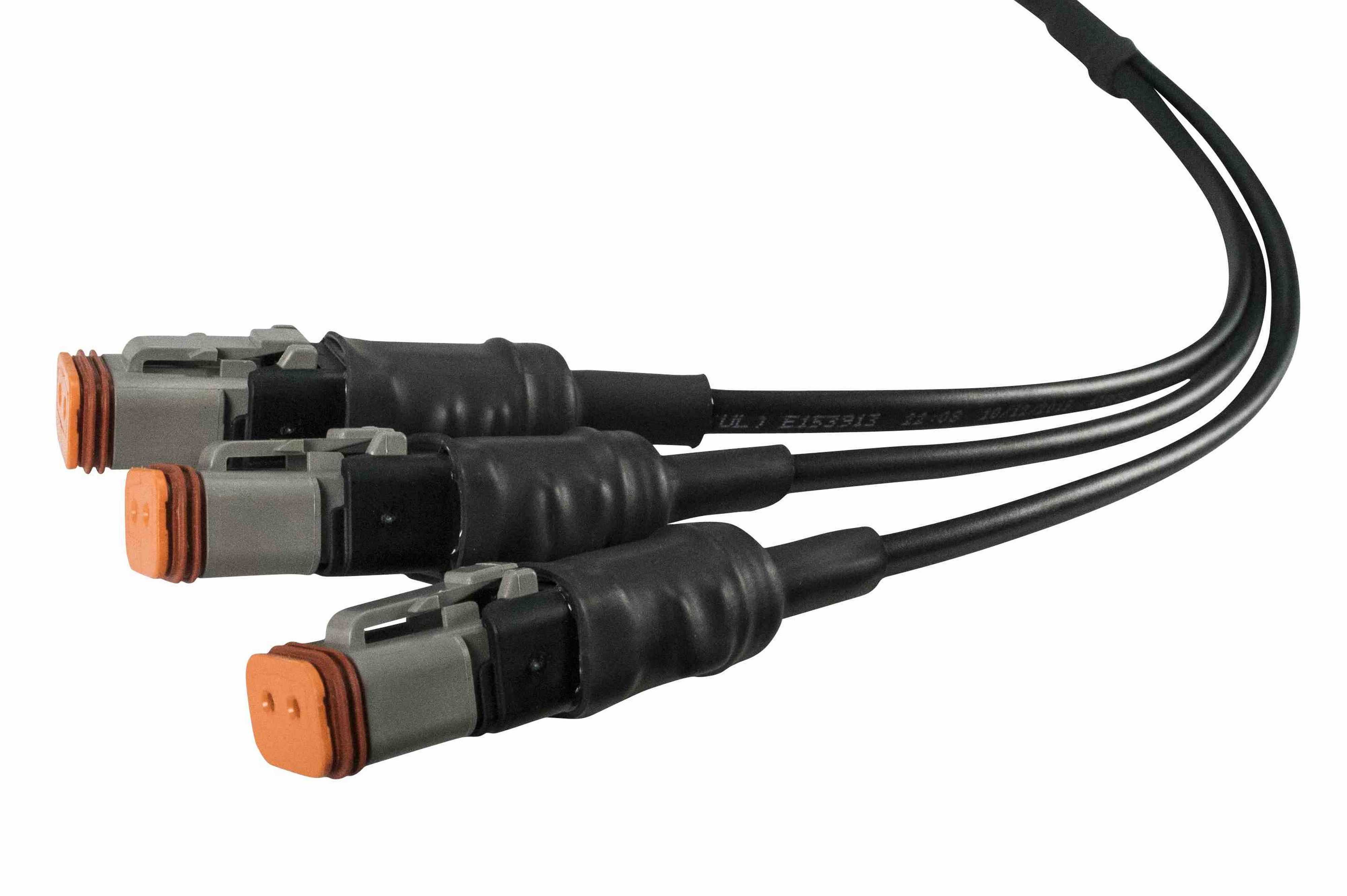

设备的输出端做了三个双针Deutsch接头，这类接头本身就是工业、车载场景里常用的快插防水接头，配套常见的LED灯条、工作灯、HID照明设备的公头可以直接对插，不需要额外做转接线加工，单路输出可以根据接线配置选择12VDC或者24VDC档位：接12V档位时总输出电流最大25安培，总功率256瓦；接24V档位时总输出电流12.5安培，同样匹配256瓦的总功率上限。做现场负载配置的时候需要注意，总输出电流最好控制在额定值的75%以内，也就是12V档位不超过18.75安、24V档位不超过9.375安，避免满负载长时间运行导致设备过热，缩短器件使用寿命。

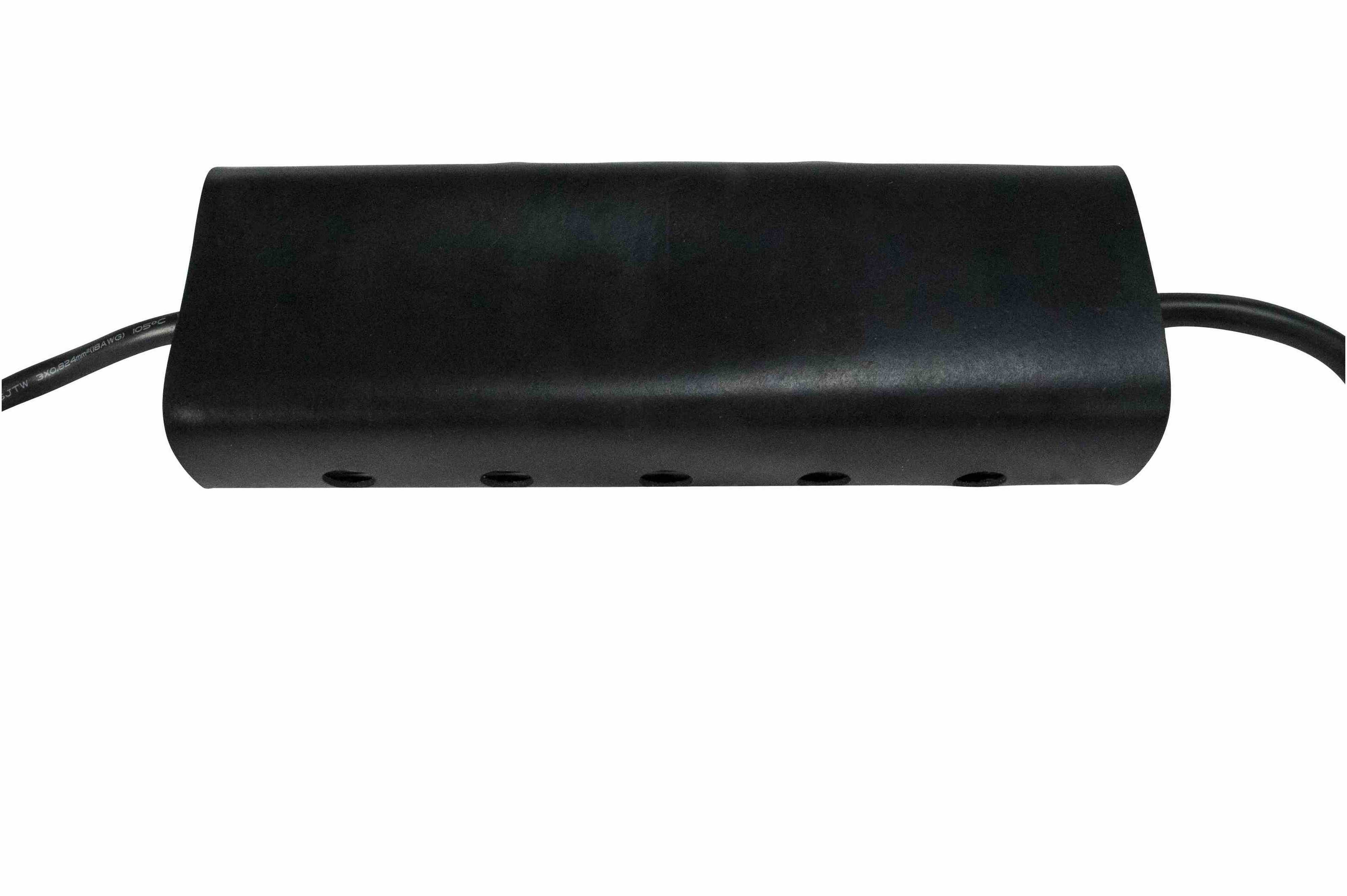

防护设计上这款转换器做了IP67等级的密封结构，外壳是硬质阻燃塑壳，所有出线位置都做了防水密封灌胶处理，输入端是直片式市电插头，输出线缆做了耐拉扯的橡胶外皮，不管是露天工地的雨天作业、船舶甲板的潮湿环境，还是车间清洗区域的临时供电，都能直接使用，不需要额外做防水防护盒。设备内部集成了全套保护电路：输入侧的过压、欠压保护，输出侧的过载、短路保护，还有过温触发的电流限制机制，当输出端出现短路或者过载超限时，设备会自动进入限流保护状态，故障排除后自动恢复输出；当内部温度超过阈值时，会自动降低输出功率，等温度回到正常区间再恢复满功率输出，不会因为单点故障导致整个转换器烧毁，也不会因为供电异常烧坏后端连接的照明或设备。

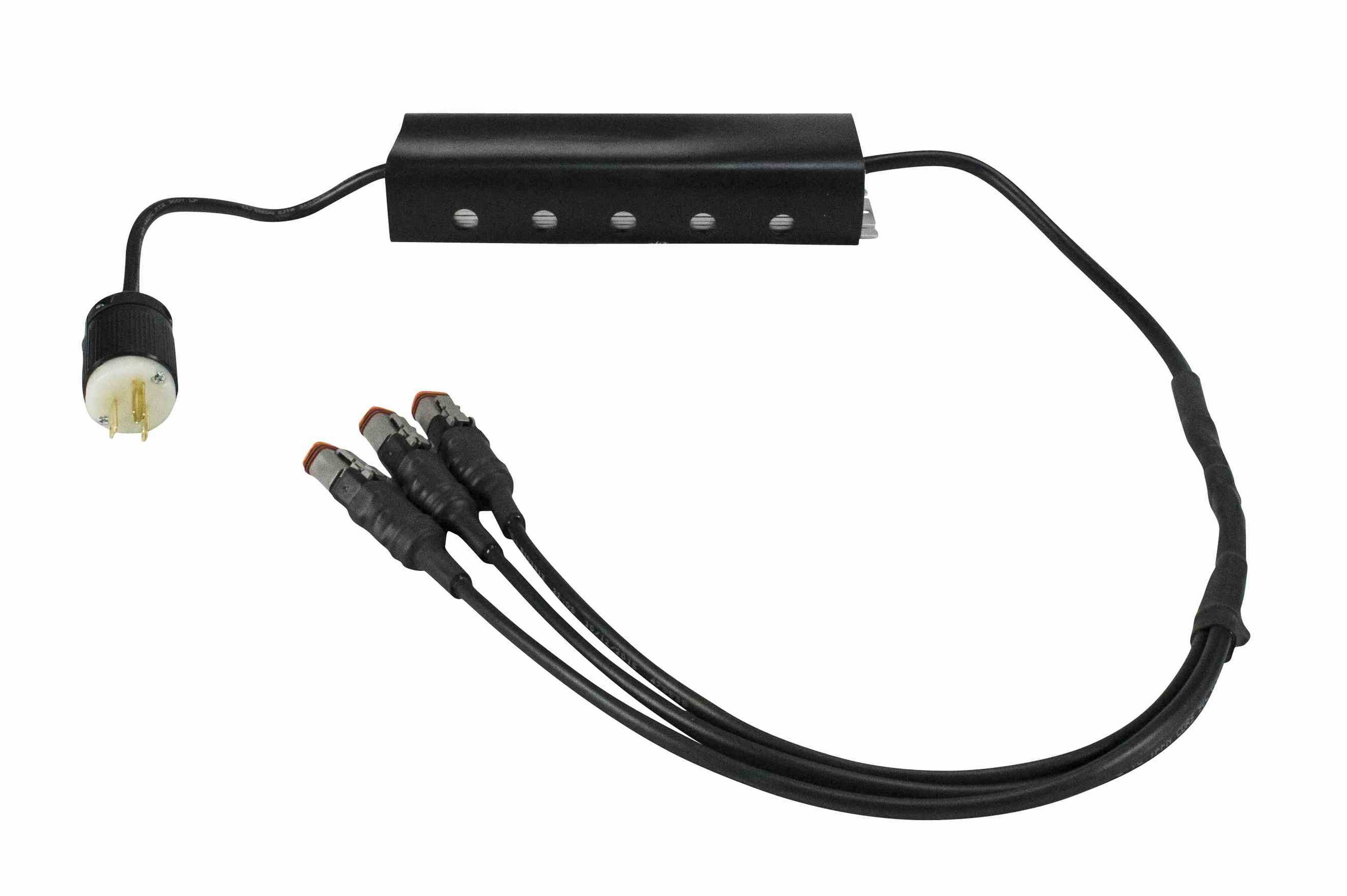

安装尺寸上，转换器本体长度9.6英寸，宽度2.6英寸，厚度1.5英寸，整体重量约1磅，外壳背面预留了两个插槽式安装位，配套的固定螺钉可以在安装面先固定，再把转换器卡入槽位，后期维护拆卸的时候不需要完全拧下螺钉，直接滑出就能取下设备，调整安装位置也很方便。布线的时候输入端的直插头可以直接接入标准市电插座，三个输出接头可以分别接不同位置的低压负载，单台设备最多可以同时给四个适配Deutsch接头的低压设备供电，适合小型作业面的集中供电需求，比如户外检修的临时工作灯组、车载加装的辅助照明、展会临时布置的低压灯条这类场景，不需要单独给每个灯配独立的电源适配器，减少布线的接头数量，也降低了故障点。

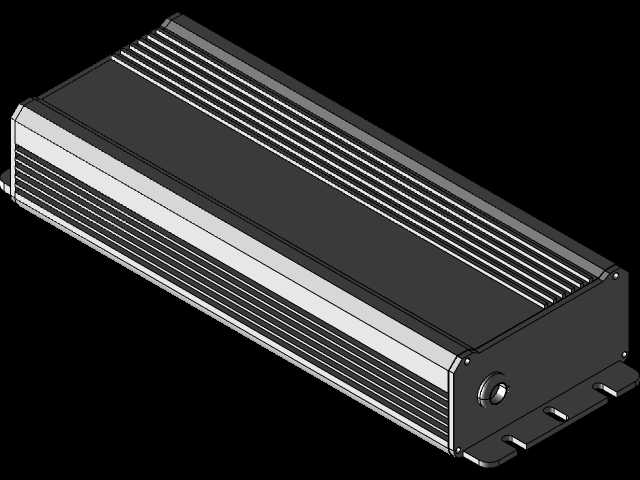

设备本身的转换效率做到了90%，内置功率因数校正电路，输入频率覆盖47-63Hz，适配不同地区的市电频率标准，工作温度范围在-30℃到60℃之间，不管是北方冬季的户外低温环境，还是南方夏季的露天高温工况，都能稳定运行。做三维建模的时候，需要重点还原外壳的安装槽位尺寸、接头的插针位置定义、线缆的出线角度和弯曲半径，尤其是三个输出接头的间距要和实物一致，避免后期做装配模拟的时候出现接头干涉、线缆弯折半径不足的问题；外壳上的状态指示灯位置也要准确对应，方便后期做布线示意的时候标注设备运行状态的观察位置。实际选型搭配的时候，要提前统计后端所有负载的总功率，把总功率控制在额定功率的75%冗余范围内，比如四个10瓦的LED灯总功率40瓦，远低于额定上限，运行稳定性会很高；如果总功率接近256瓦的额定值，就需要考虑散热空间，不要把设备贴在密闭的金属盒里安装，留够自然对流的散热间隙，保证长期运行的可靠性。
