IP67级宽幅输入防水AC-DC电源转换装置

这款AC-DC电源转换装置的核心设计定位，是解决户外、潮湿工况下低压直流设备的供电适配痛点，在船舶甲板照明、户外LED灯组供电、工程车辆车载低压设备供电、建筑外立面亮化供电这类场景中，常规室内电源模块无法应对淋雨、凝露、粉尘侵入的问题，该装置通过全密封灌封加铝合金外壳的结构设计，达到IP67防护等级，可直接在露天、潮湿甚至短时浸水的环境下长期运行，无需额外加装防水防护箱，能大幅降低户外供电系统的布线与防护成本。

从电路功能设计来看，装置采用宽幅交流输入架构，可兼容100-277VAC的常规交流供电电压，覆盖全球主流民用、工业低压交流供电标准，无需针对不同区域的电网电压做定制改型，输入频率适配47-63Hz范围，可兼容不同制式的供电网络。输出端支持两种直流供电规格，可根据接线配置输出12VDC或24VDC，最大持续输出电流25A，额定输出功率256W，转换效率可达90%，能有效降低长时间运行的发热损耗。电路层面集成了完整的保护逻辑：输入端设置过压、欠压阈值触发机制，当输入电压超出正常工作范围时会自动切断输出，避免后端设备被异常电压击穿；输出端配置短路、过流保护，当负载侧出现短路故障时，装置会进入打嗝保护模式，不会因持续过流烧毁内部功率器件，故障排除后可自动恢复供电；同时内置NTC温度检测回路，当内部功率器件温度超过阈值时会自动降额运行直至关断输出，待温度回落至安全区间后自动重启，避免高温引发的器件老化加速或绝缘失效问题。此外电路自带功率因数校正功能，可降低对电网的谐波污染，满足公共电网接入的谐波要求。

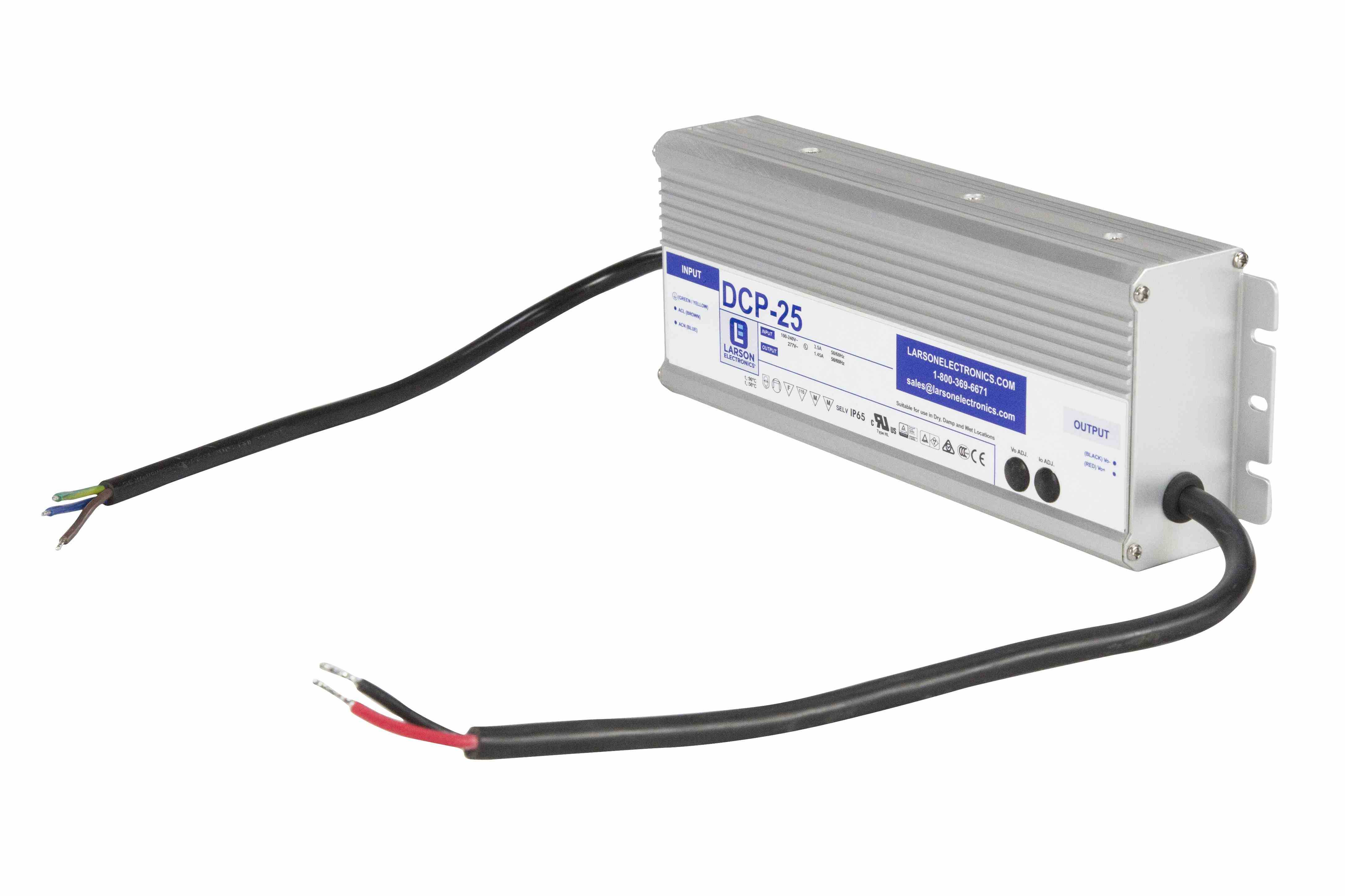

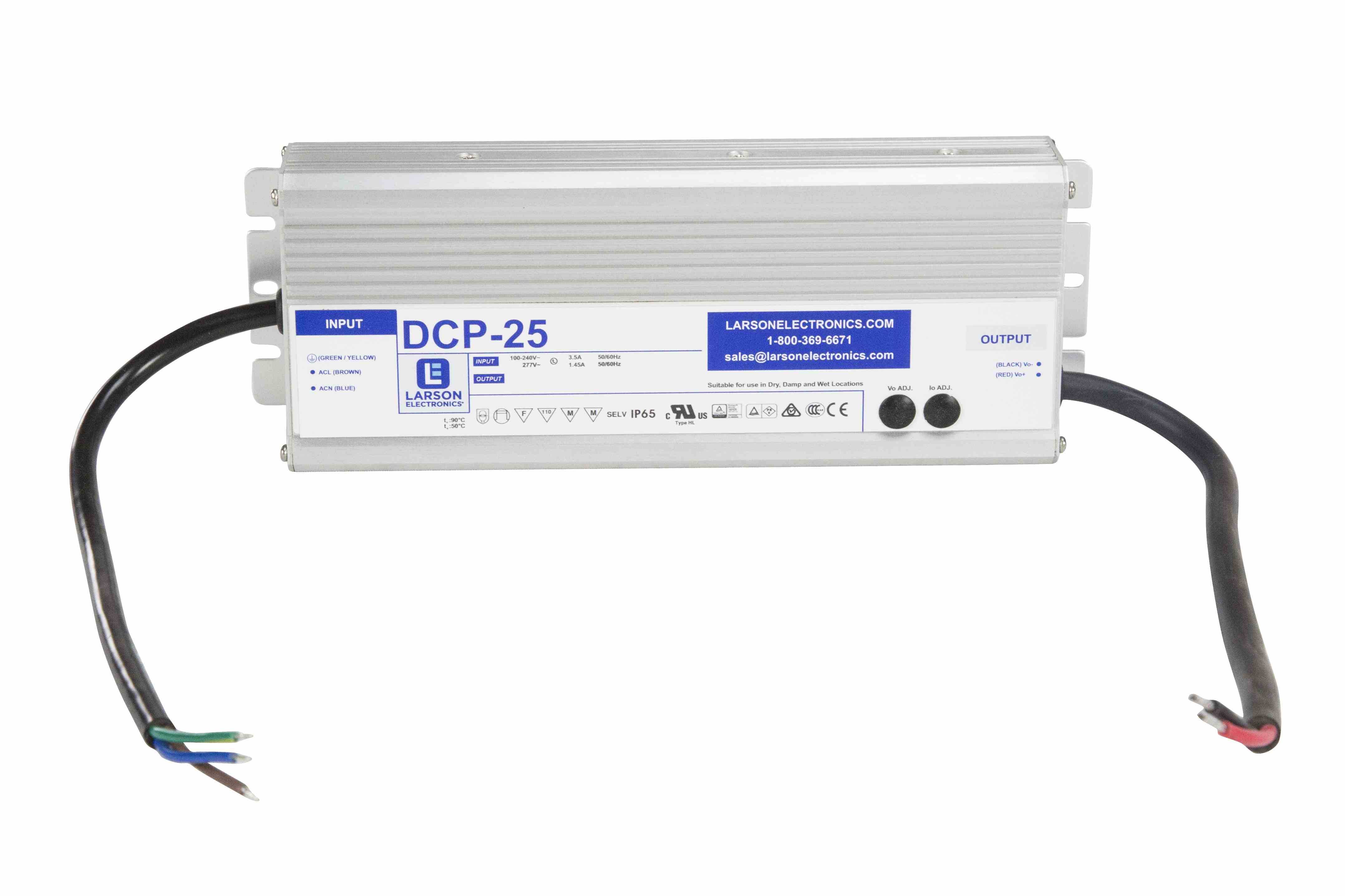

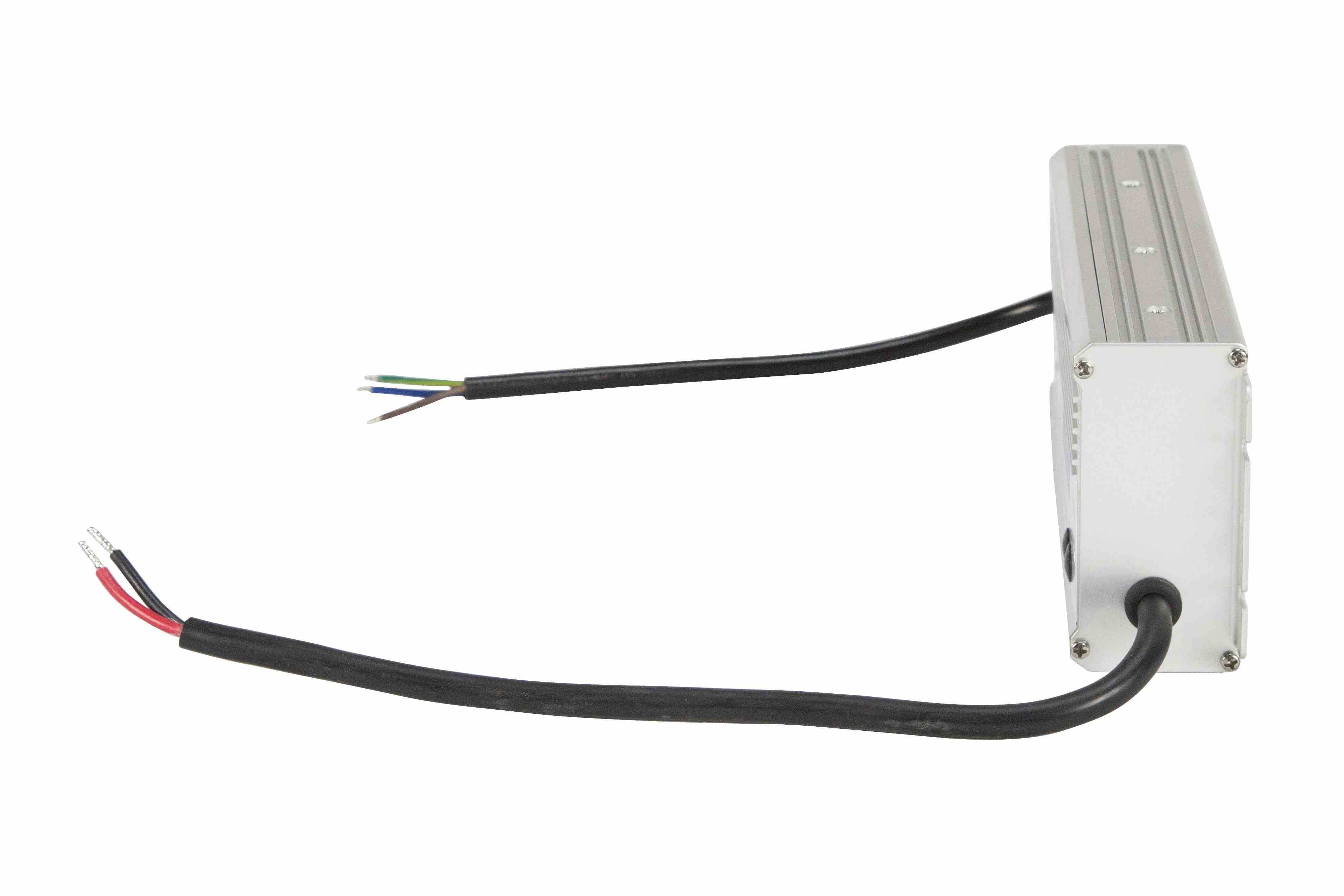

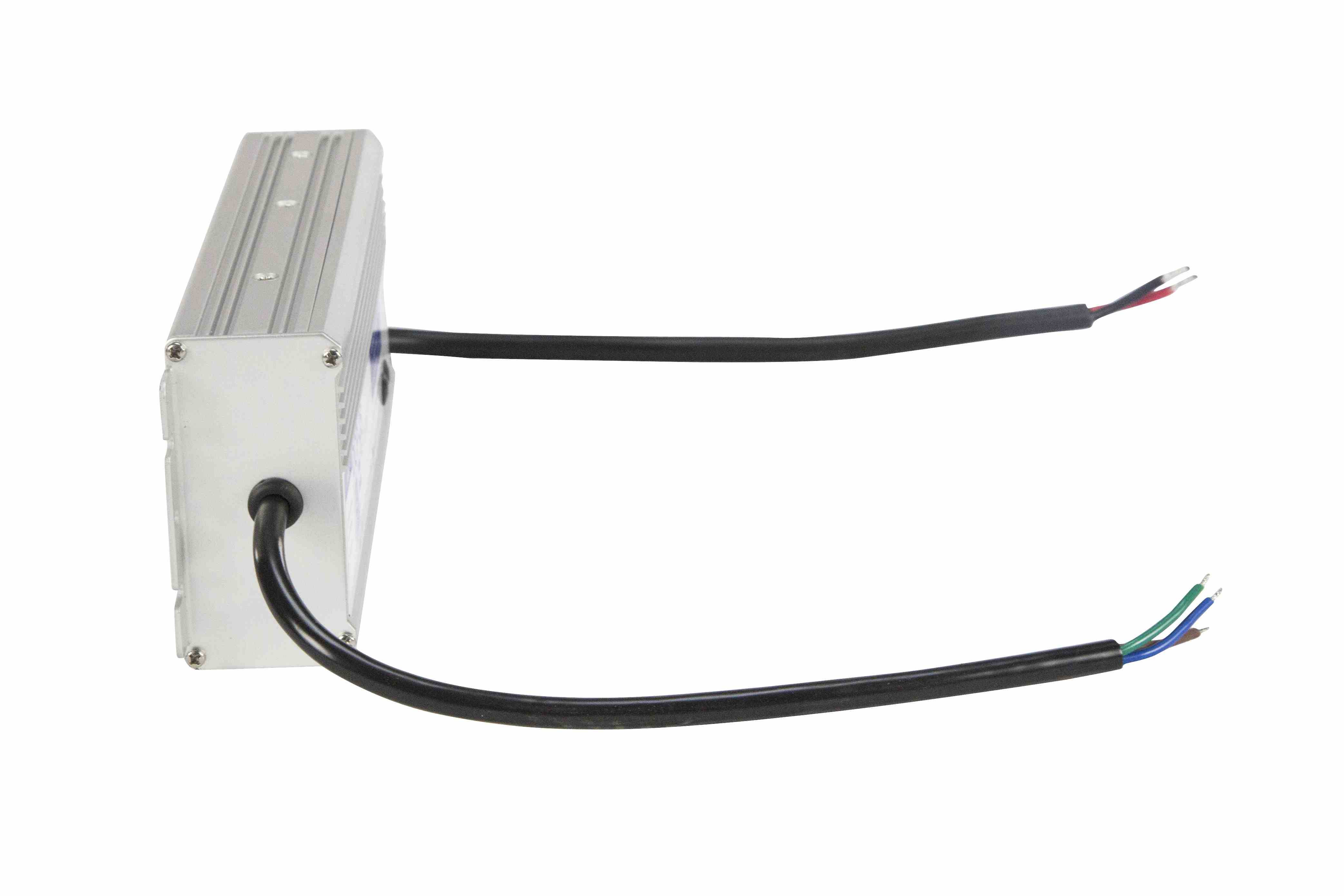

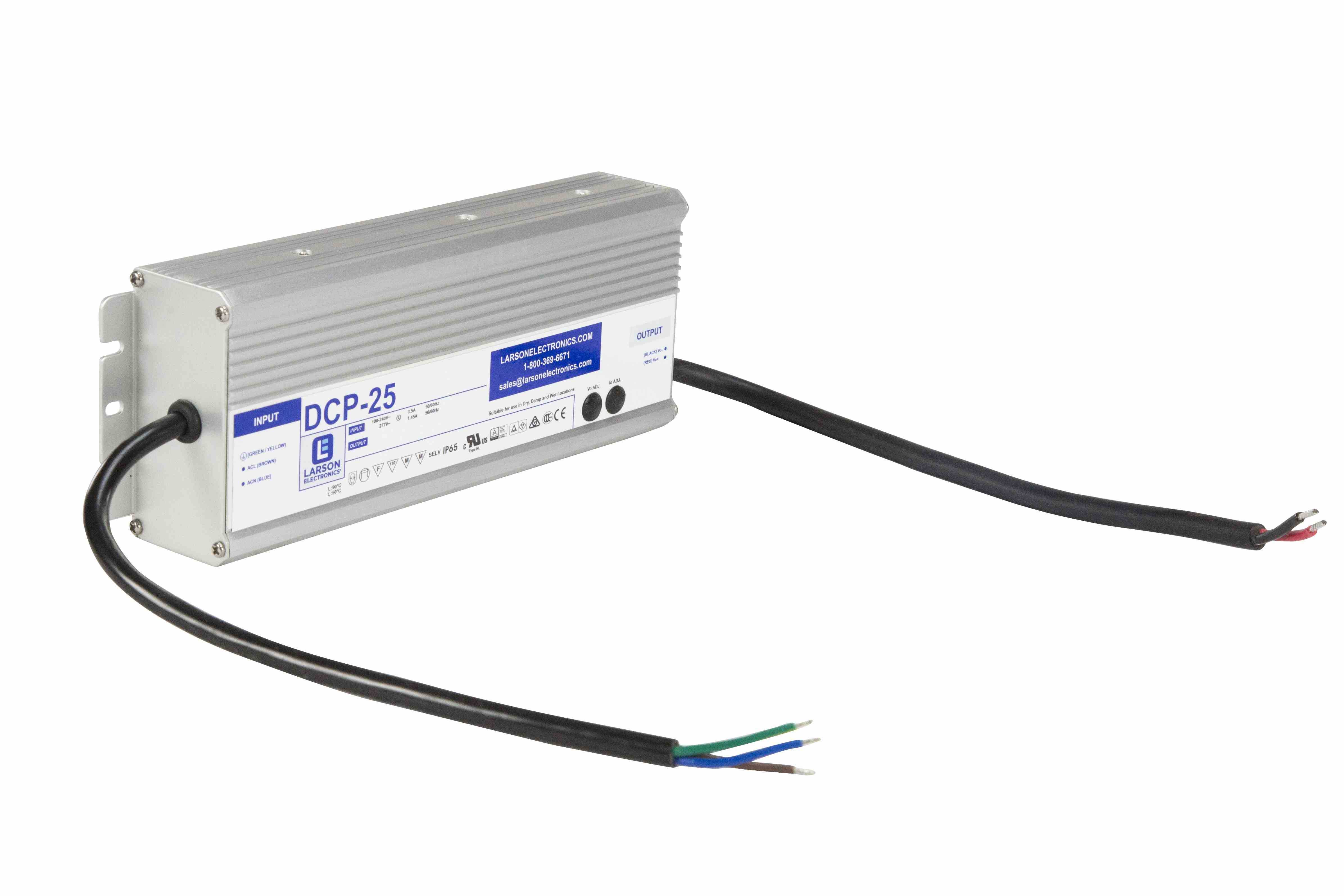

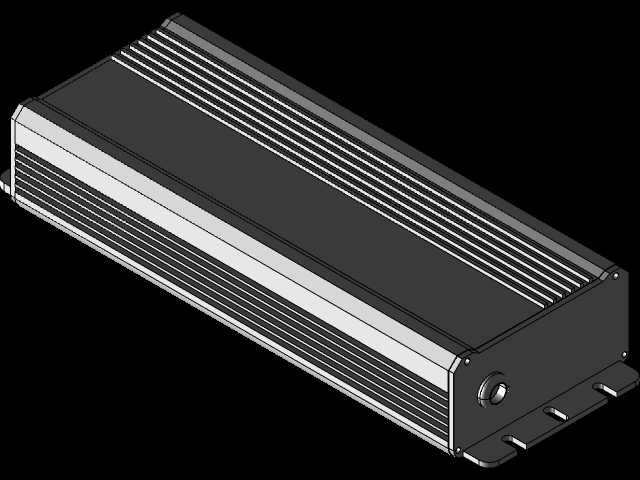

结构设计上，外壳采用拉伸铝合金型材加工，表面做阳极氧化处理，兼具散热能力与抗腐蚀能力，型材外壳的鳍状结构可在无额外风扇的自然对流条件下，将满负载运行的内部热量快速导出，保证装置在-30℃到60℃的环境温度区间内稳定工作。装置的输入、输出线缆采用侧面密封出线结构，线缆与外壳结合处做防水密封灌封处理，杜绝水汽沿线缆缝隙侵入内部的风险；外壳两端采用端盖加密封胶圈的压合结构，所有拼接缝隙均设置密封件，整体满足IP67的防尘防水要求，可直接暴露在户外雨淋、粉尘环境中使用。

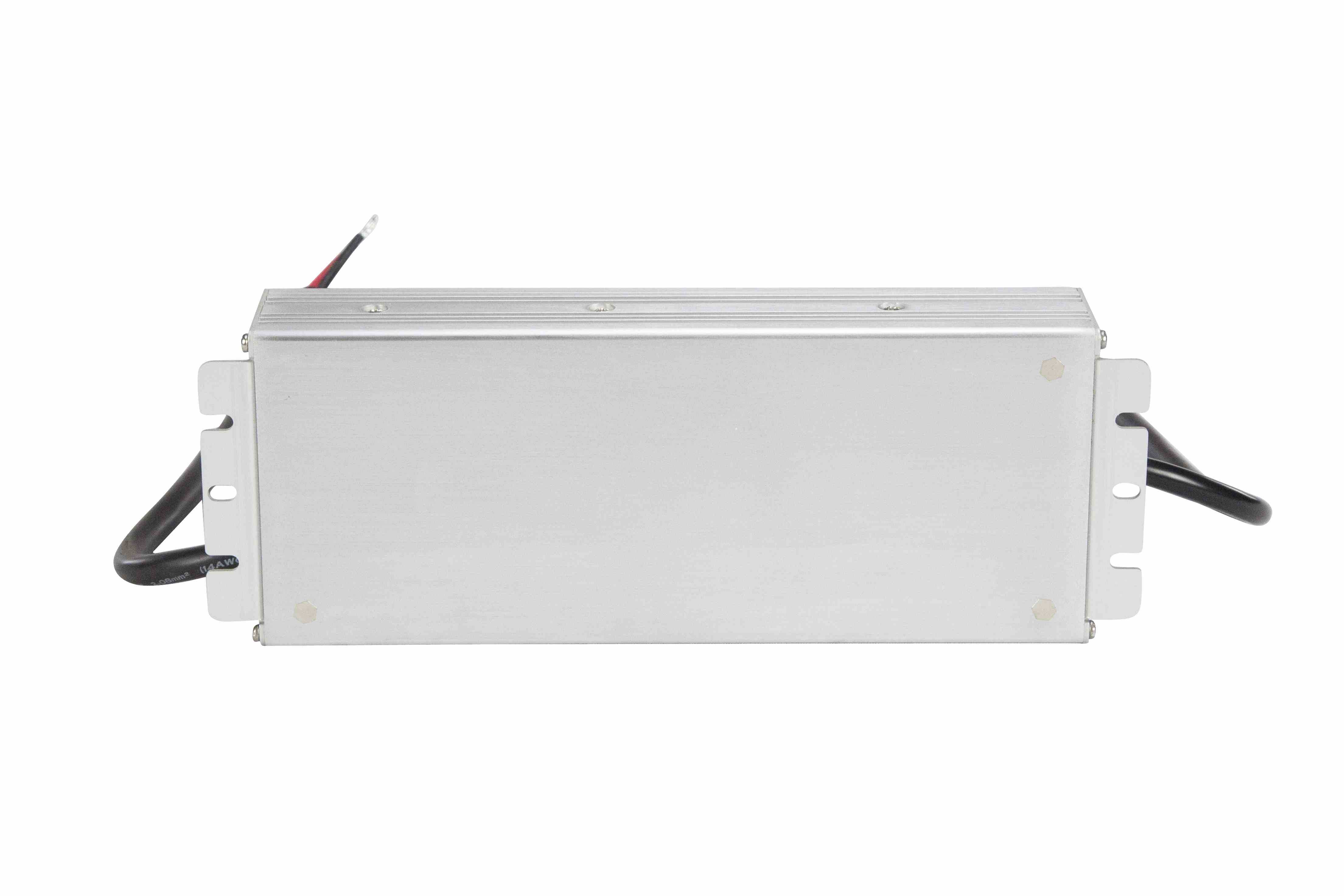

安装与接线层面，装置外形长度为9.6英寸、宽度2.6英寸、厚度1.5英寸，整体重量约1磅，外壳背部集成两个插装式安装脚，可通过常规规格螺钉直接固定在设备机架、墙面、安装支架上，安装时无需拆解外壳，松开安装脚的固定螺钉即可调整安装位置，适配不同的安装孔位间距。装置自带长度约1英尺的输入、输出引线，引线端部已经做剥线搪锡处理，现场接线时可直接通过接线端子、电线螺丝等方式对接，无需额外剥线处理，引线的线径规格匹配25A最大输出电流的载流要求，避免大电流下引线发热的问题。

在实际选型应用中，需要注意装置的持续运行负载建议不超过额定输出电流的75%，避免长期满负载运行导致的温升过高，延长装置的使用寿命。例如为LED灯组供电时，需统计所有后端负载的总额定功率，核算实际工作电流，确保长期运行电流在额定值的75%以内，避免长期满负荷运行带来的过热老化问题。装置的输出电压可通过内部电位器在8-16A对应的输出区间做微调，适配不同线路压降场景下的末端电压补偿需求，无需额外增加调压模块。该装置符合UL1012和UL60950-1安全标准，可直接用于需要符合北美安全规范的设备配套场景，适配移动LED标志、临时户外照明、车载低压设备、船舶甲板低压供电等多种对供电可靠性、防护等级有较高要求的场景，无需额外做防水、防尘处理即可直接安装使用，大幅简化现场供电系统的施工流程。
