多工位等矩阵冲孔落料冲压模具结构

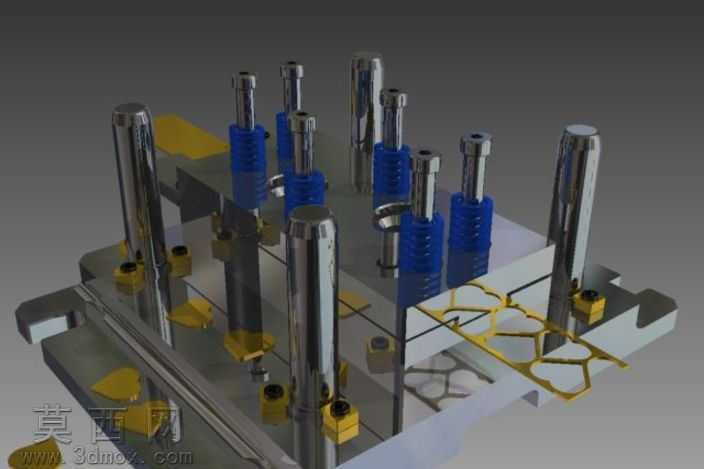

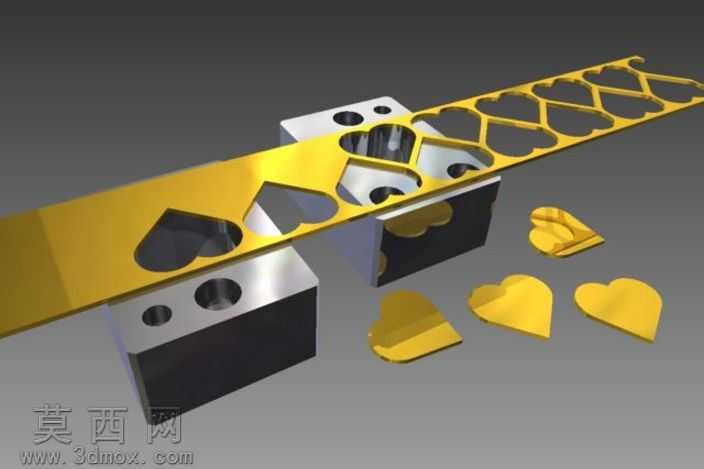

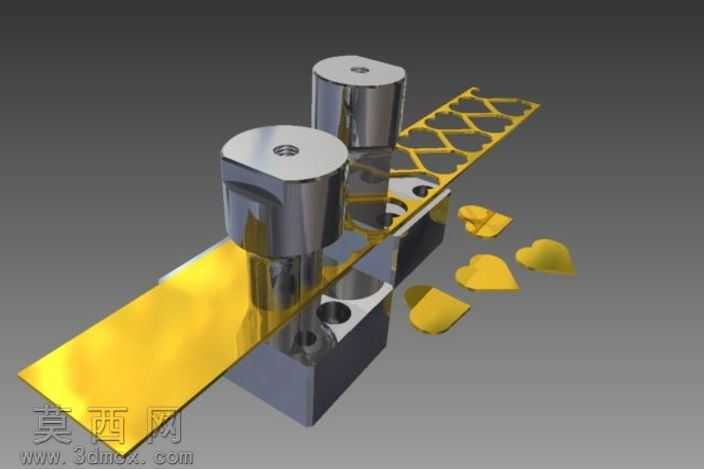

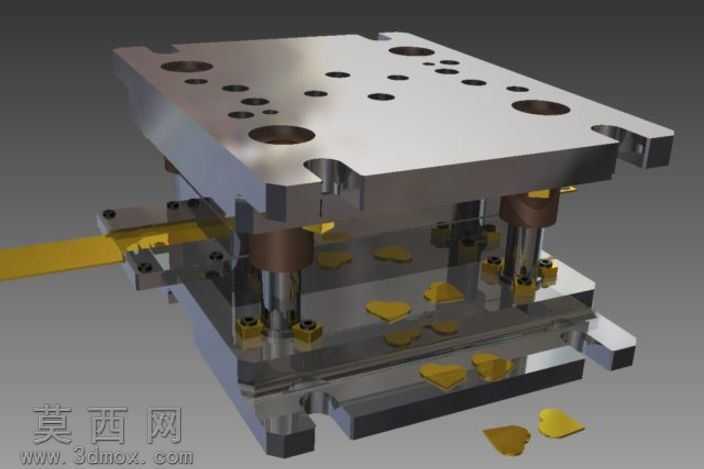

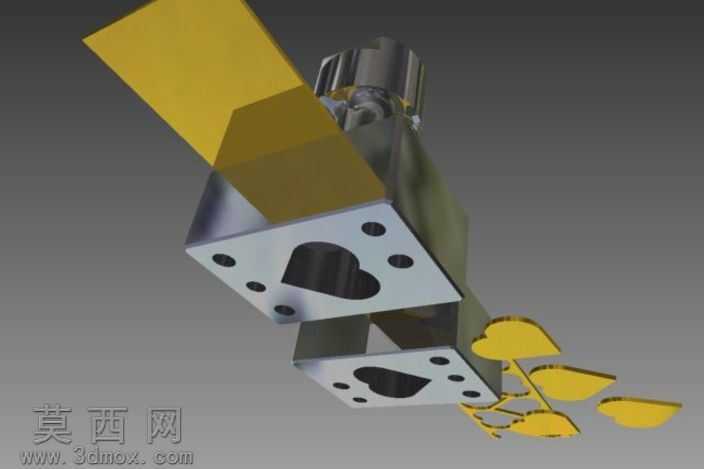

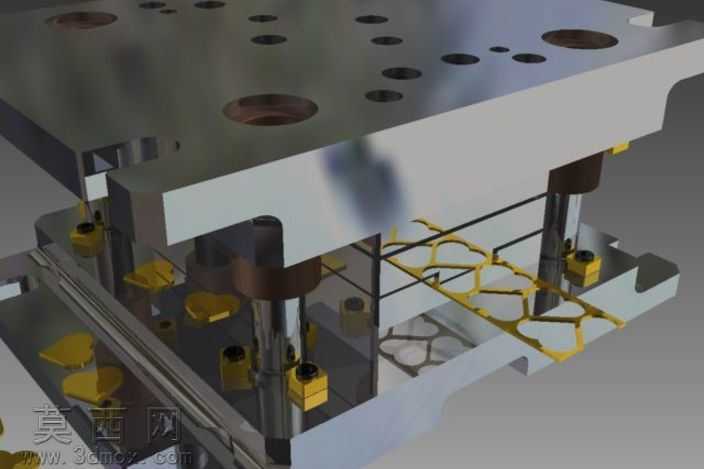

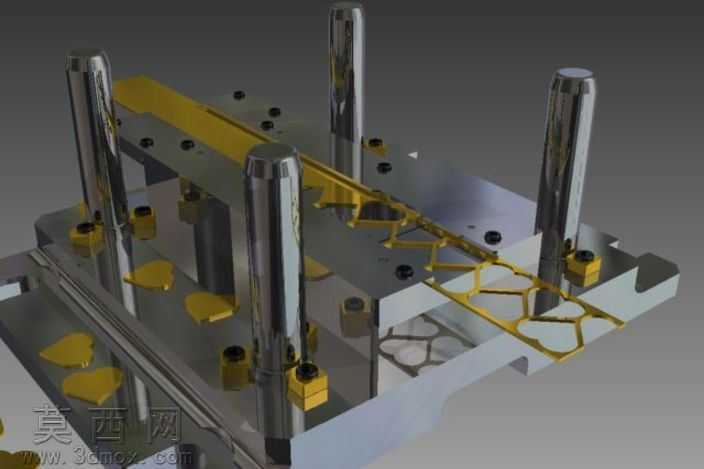

本套三维模型为多工位等矩阵排布的冲孔落料复合冲压模具，整体采用标准冷冲模模架结构进行建模设计，建模过程严格遵循五金冲压模具的设计规范，对上下模座、导柱导套、凸模固定板、卸料板、凹模固定板、弹性卸料组件、定位挡料机构等核心零部件进行了1:1等比例参数化建模，所有零件的装配配合关系完全符合实际生产的装配逻辑，无干涉错位问题。模型渲染阶段采用金属材质真实质感还原，上下模座赋予调质钢材的哑光金属材质，凸模、凹模等工作零件赋予合金工具钢的高硬度亮面金属质感，导柱导套添加镀铬层的高光反射效果，卸料弹簧、定位销等标准件也对应匹配了符合工业实物的材质表现，同时通过半透明剖切视角的渲染设置，清晰展现模具内部的层叠装配结构与料带送进路径。结构设计上采用等矩阵排布的凸模工位布局，可单次冲压行程完成多件同规格小型五金件的冲孔与落料工序，模架后侧配备精准的导柱导套导向机构，保证上下模合模时的同轴度精度，卸料板采用均匀分布的弹性元件提供卸料力，可在冲压完成后顺利将料带从凸模上脱出，送料方向设置了多组挡料定位结构，确保料带送进步距精准，避免出现工位偏移导致的产品不良问题。设计思路围绕大批量小型五金冲压件的高效生产需求展开，采用一模多件的矩阵排布方案大幅提升单冲程生产效率，同时选用标准模架与标准件降低模具的加工制造成本与后期维护难度，所有工作零件的安装固定方式均采用快换结构设计，当凸凹模出现磨损时可快速拆卸更换，减少停机维护时间，模型完整还原了冲压模具从开模状态到合模冲压的全行程结构关系，可清晰观察料带在模具内的送进、冲压、成品落料的完整流程，各模板上的螺钉过孔、销钉定位孔、导柱安装孔等细节特征均完整建模，无特征遗漏，能够直观展现该类多工位矩阵冲压模具的完整设计逻辑与结构组成。
