敞后板级进冲压模具三维结构设计

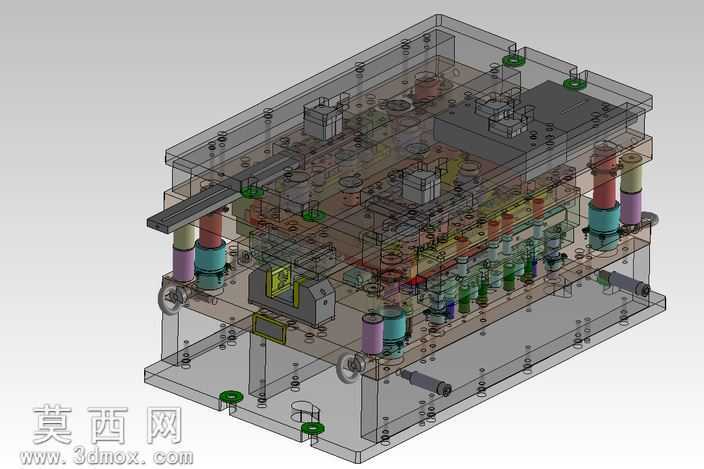

本作品为敞后板级进冲压模具的三维结构模型，采用三维参数化建模方式完成整体装配搭建，完整还原了多工位级进模的全部核心结构细节。建模过程中严格遵循冲压模具设计规范，按照自上而下的设计思路完成各零部件的布局与装配，先确定模具的整体闭合高度、工位排布逻辑，再依次完成上模座、下模座、凸模、凹模、卸料板、导柱导套、弹性元件等各部件的建模与装配约束，确保各部件之间的运动干涉检查全部通过，开合模动作逻辑符合实际生产需求。模型采用半透明化的渲染处理方式，将上下模座等外部结构件设置为半透明材质，清晰展现模具内部的凸凹模排布、弹性卸料组件、导正销定位结构、送料导向组件的布局关系，不同功能的零部件采用差异化的材质色彩区分，比如弹性元件采用彩色橡胶质感材质、导柱导套采用金属镀铬质感材质、模板采用钢材哑光质感材质，让整体结构层次分明，便于直观理解各部件的功能与装配关系。该级进模针对敞后板的冲压加工需求设计，整合了冲裁、弯曲、成型等多道冲压工序于一体，各工位的工序排布经过合理性验证，定位结构采用导正销配合侧刃的定位方式，保证送料步距精度，卸料结构采用弹性卸料板搭配独立弹簧组件，确保冲压过程中料带的平稳压紧与成型后的顺利卸料，导向结构采用高精度导柱导套组件，保证上下模的合模精度，避免凸凹模出现啃模损伤。整体模型完整还原了量产级冲压模具的结构细节，所有零部件的装配关系、尺寸比例均符合实际模具设计要求，可用于冲压模具结构学习、设计参考以及工艺方案验证使用，能够直观展现多工位级进模的工作原理与内部构造，帮助理解冲压模具的设计逻辑与各部件的功能作用。
