三相三角型升降压变压器结构设计

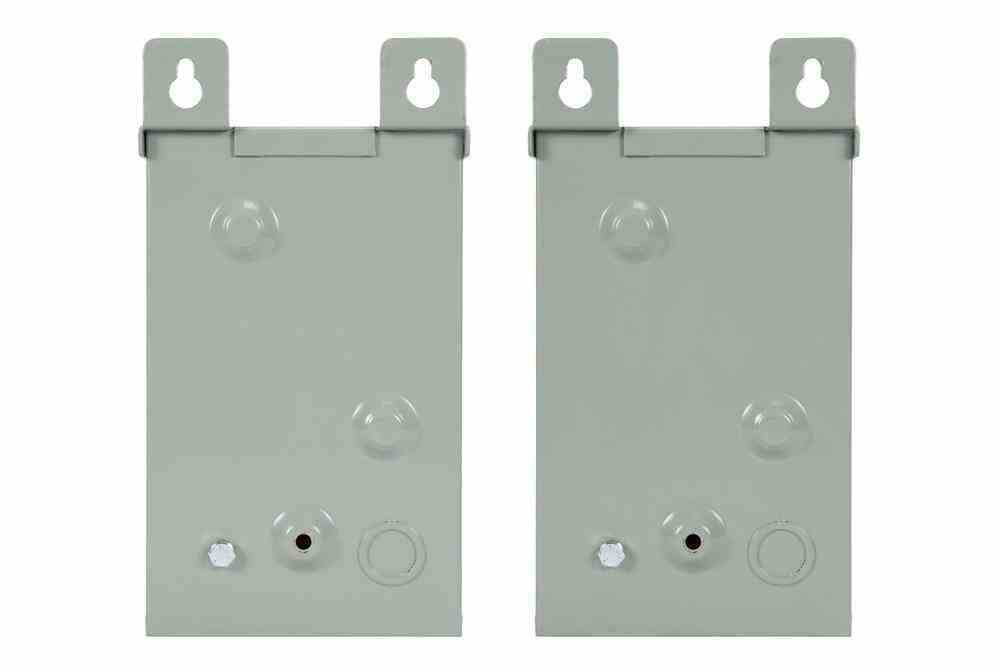

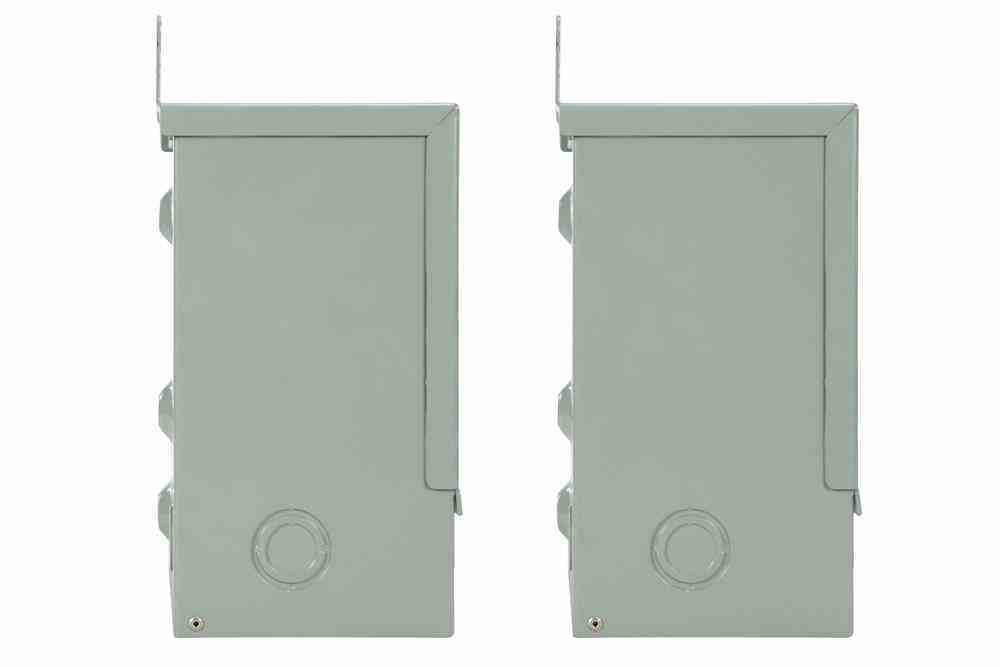

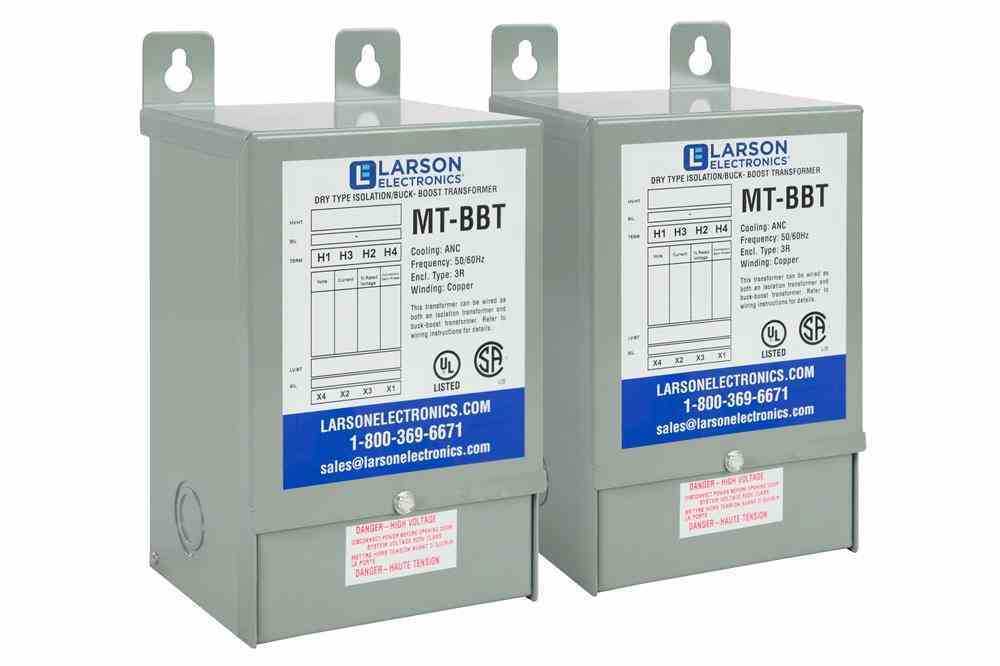

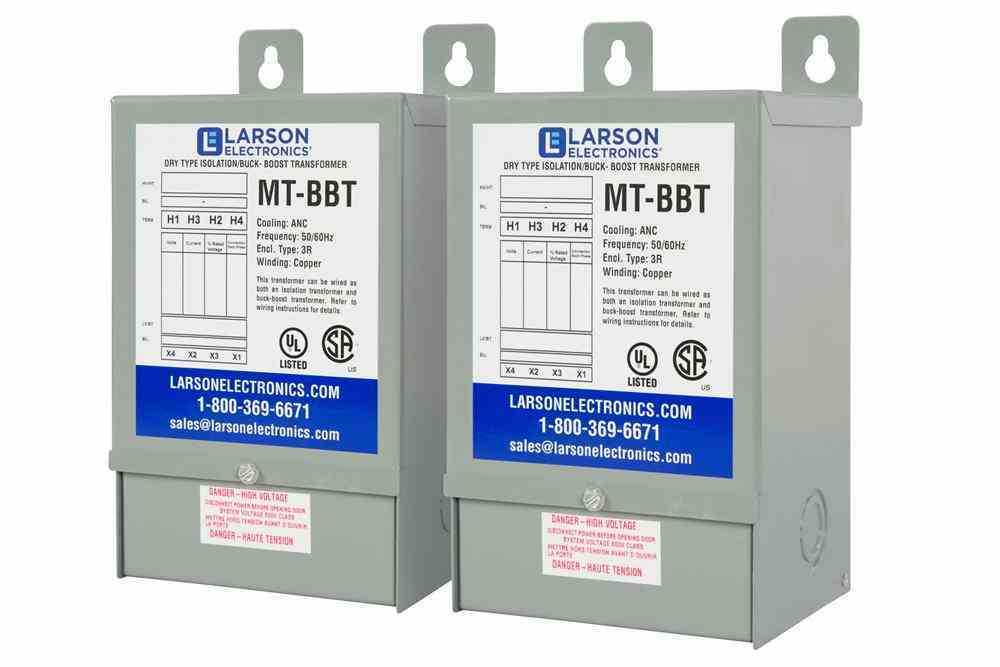

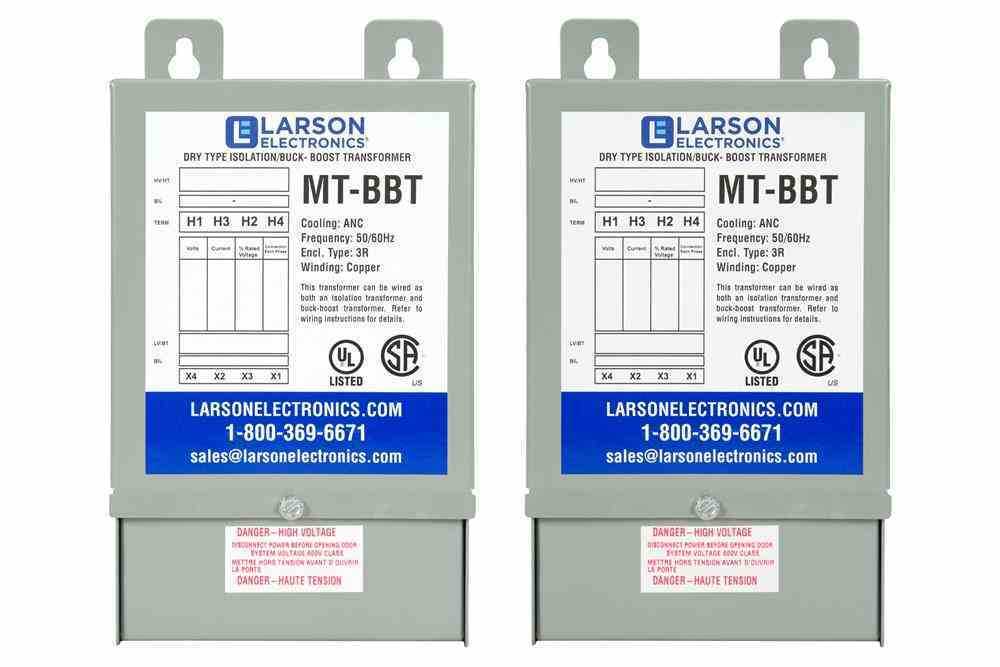

这款三相三角型升降压变压器，核心采用无中性点的三角绕组配置，适配575V初级输入、460V次级输出的电压转换场景，额定电流可达30安培，容量25kVA，可同时满足降压与升压的电压调节需求，在工业配电、设备电压匹配场景中应用广泛。从实际应用场景来看，这类变压器常部署在工厂车间、户外作业站点、商业配电区域，为空调系统、照明回路、加热元件、工业电机等不同电压需求的负载供电，解决不同区域电网电压与设备额定电压不匹配的问题，避免因电压偏差导致的设备故障、寿命缩短问题。绕组部分选用优质铝线绕制，铁芯采用非老化冷轧硅钢片叠压而成，叠装过程中严格控制每片铁芯的公差，叠片间隙控制在极小范围内，以此降低空载损耗与励磁电流，减少运行过程中的热量产生，提升能源转换效率，更低的发热量也意味着设备所需的冷却条件更宽松，可适配更多安装环境。外壳采用NEMA 3R涂漆钢材质，具备基础的防尘、防溅水能力，可直接用于室内及室外安装场景，若有更高的防护需求，也可适配NEMA 4、NEMA 4X、NEMA 12等级的外壳，满足腐蚀环境、多尘环境、高湿环境的使用要求。设备的绝缘等级达到180℃，额定运行工况下温升为115℃，可在常规工业环境温度下长期稳定运行，不会出现绝缘老化加速的问题。安装方式支持落地式与壁挂式两种，顶部预留的两个挂装孔可直接配合膨胀螺栓固定在墙面或支架上，底部平整的支撑结构可直接放置在硬化地面或设备平台上，无需额外定制复杂的安装基座。设备集成了壁挂安装支架，安装时无需额外制作适配支架，根据随设备提供的接线图，将一次侧引线、二次侧引线分别连接至对应端子即可完成接线，变压器两侧与底部预留的分接式集线区域，方便现场布线时整理线束，一次引线与二次引线可分区域排布，避免强弱电干扰，前侧的检修盖板可快速拆卸，方便后期运维时检查接线端子状态、测量绕组参数，无需完全拆解设备外壳。从结构设计思路来看，这款变压器采用自耦升压的拓扑结构，并非通过变压器传递全部负载电压，仅对小部分负载电压进行转换，因此相比同容量的全隔离变压器，整体体积更小、重量更轻，安装时占用的空间更少，运行过程中的噪音也更低，更适合安装在对空间、噪音有要求的厂区或商用建筑内。铁芯在叠装完成后会经过特殊浸渍处理，防止水分进入铁芯叠片间隙，同时平衡铁芯的机械应力，减少短路工况下的轴向推力，避免绕组受机械力变形，整个绕组与铁芯装配完成后会封装在硅砂与树脂的灌封层中，再装入钢制外壳，提升整体的结构强度与防护能力，可承受一定程度的机械振动与冲击，适配工业现场的复杂工况。需要注意的是，这类三角型配置的变压器没有隔离电路，也无法为需要中性点的应用场景提供中性点，若现场负载需要中性点供电，则需选用对应星型配置的变压器产品。在进行三维建模时，需要重点还原外壳的安装孔位、接线腔的尺寸边界、检修盖板的开合空间，确保模型导入整体配电布局后，可准确预留安装操作空间，避免后期现场安装时出现与周边设备、管线干涉的问题，同时要准确还原设备的重心位置，为壁挂安装的支架强度校核提供准确的参数依据。
