45kVA三相隔离变压器NEMA3R外壳结构

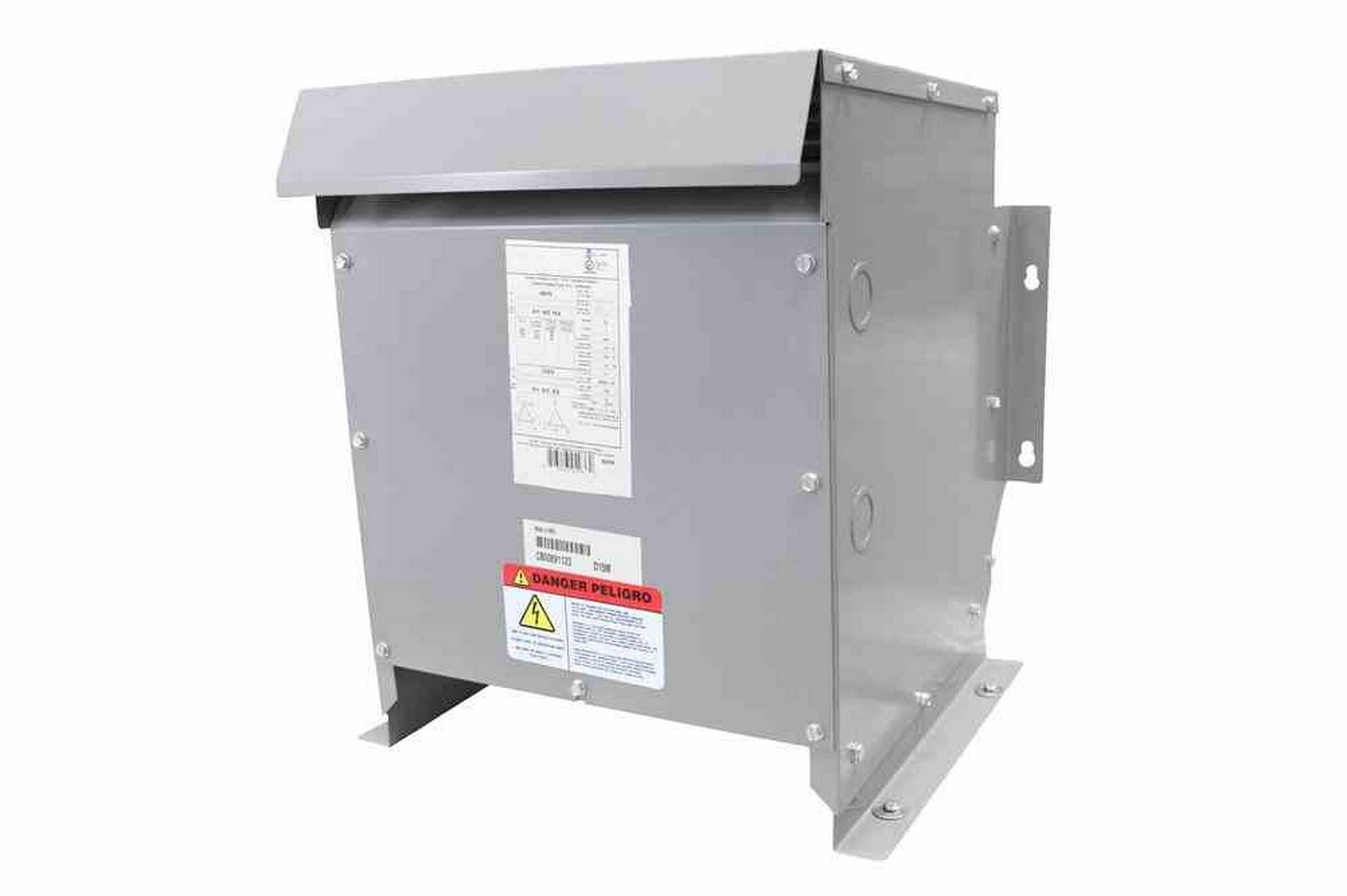

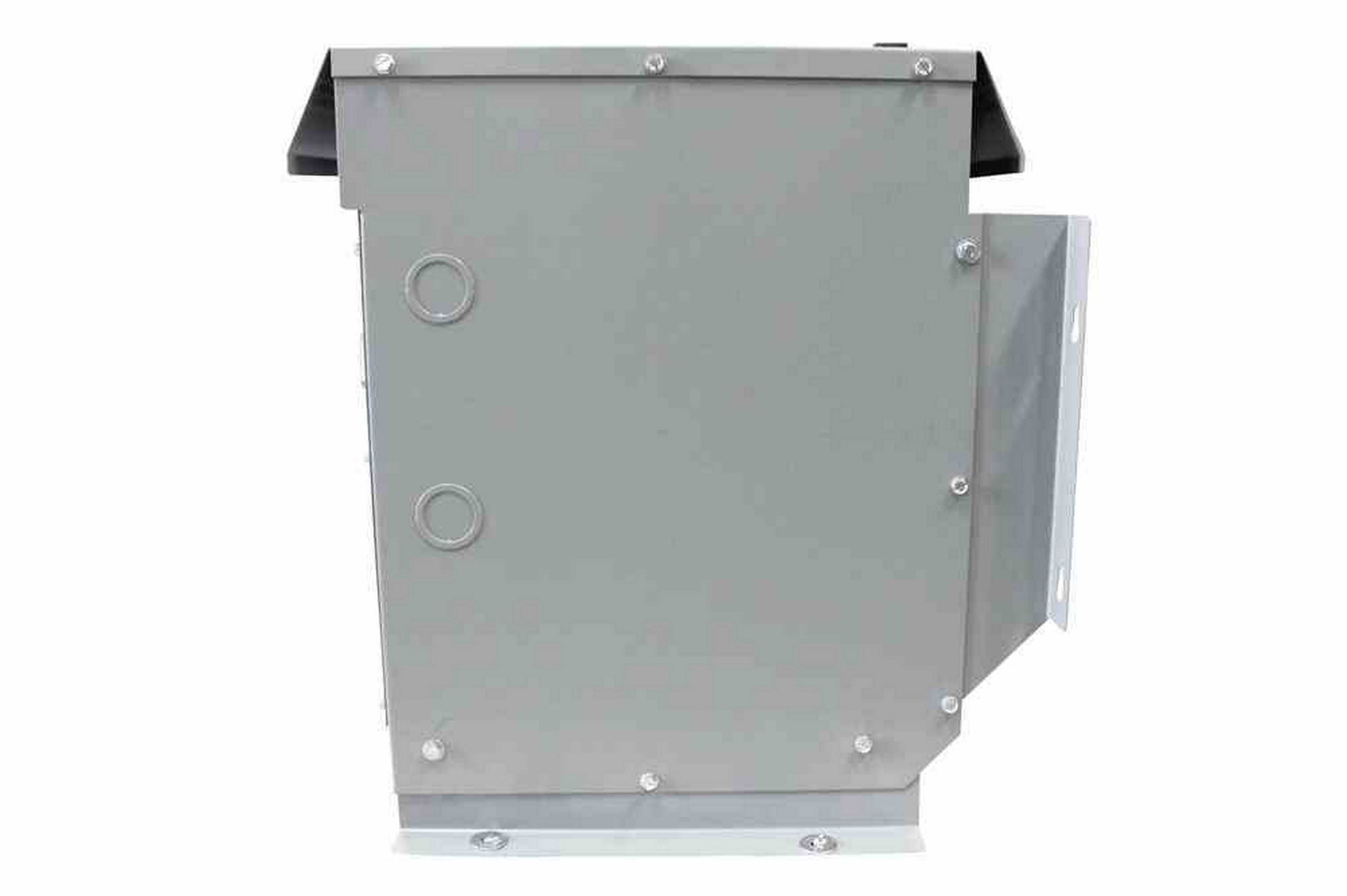

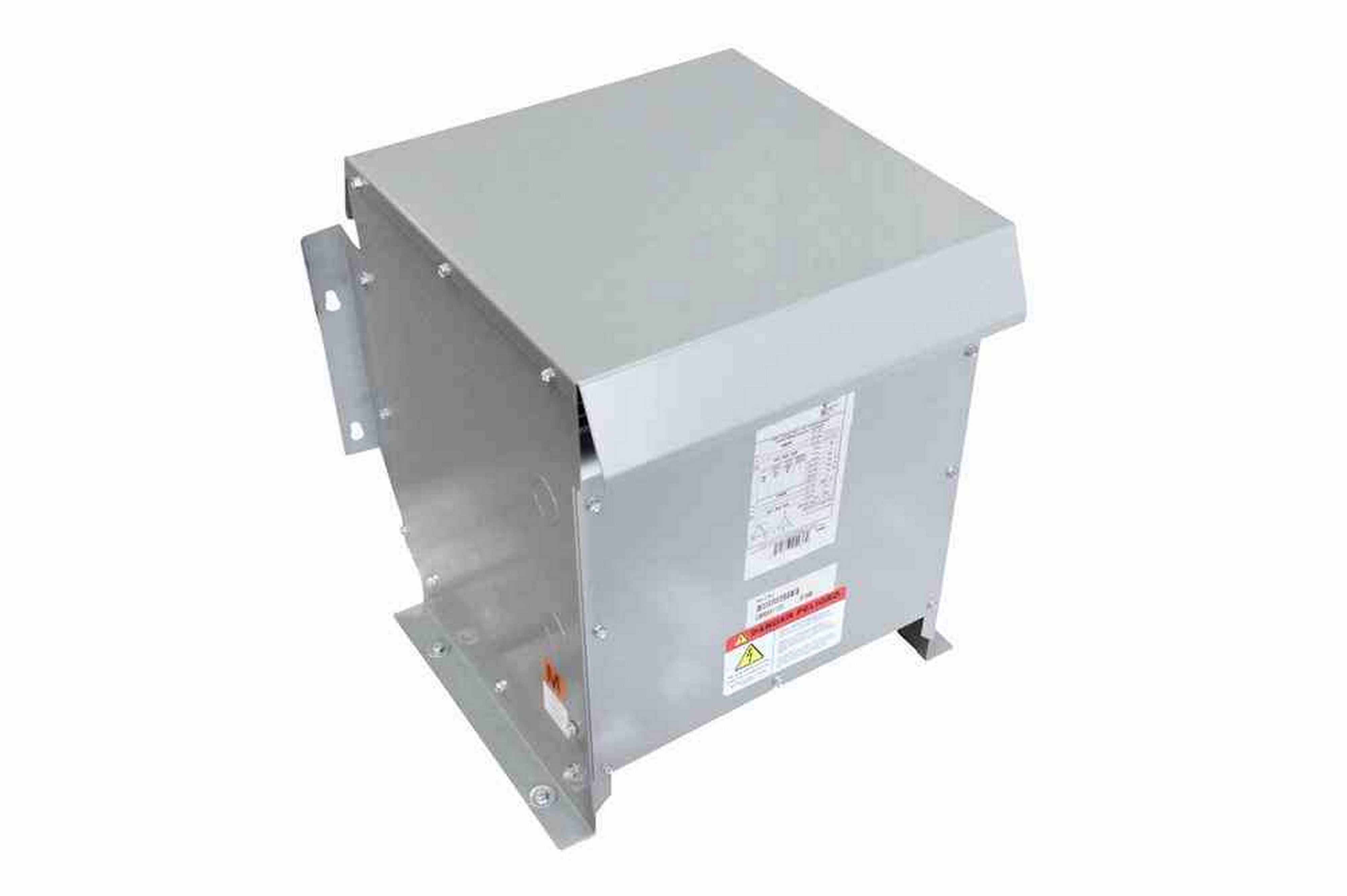

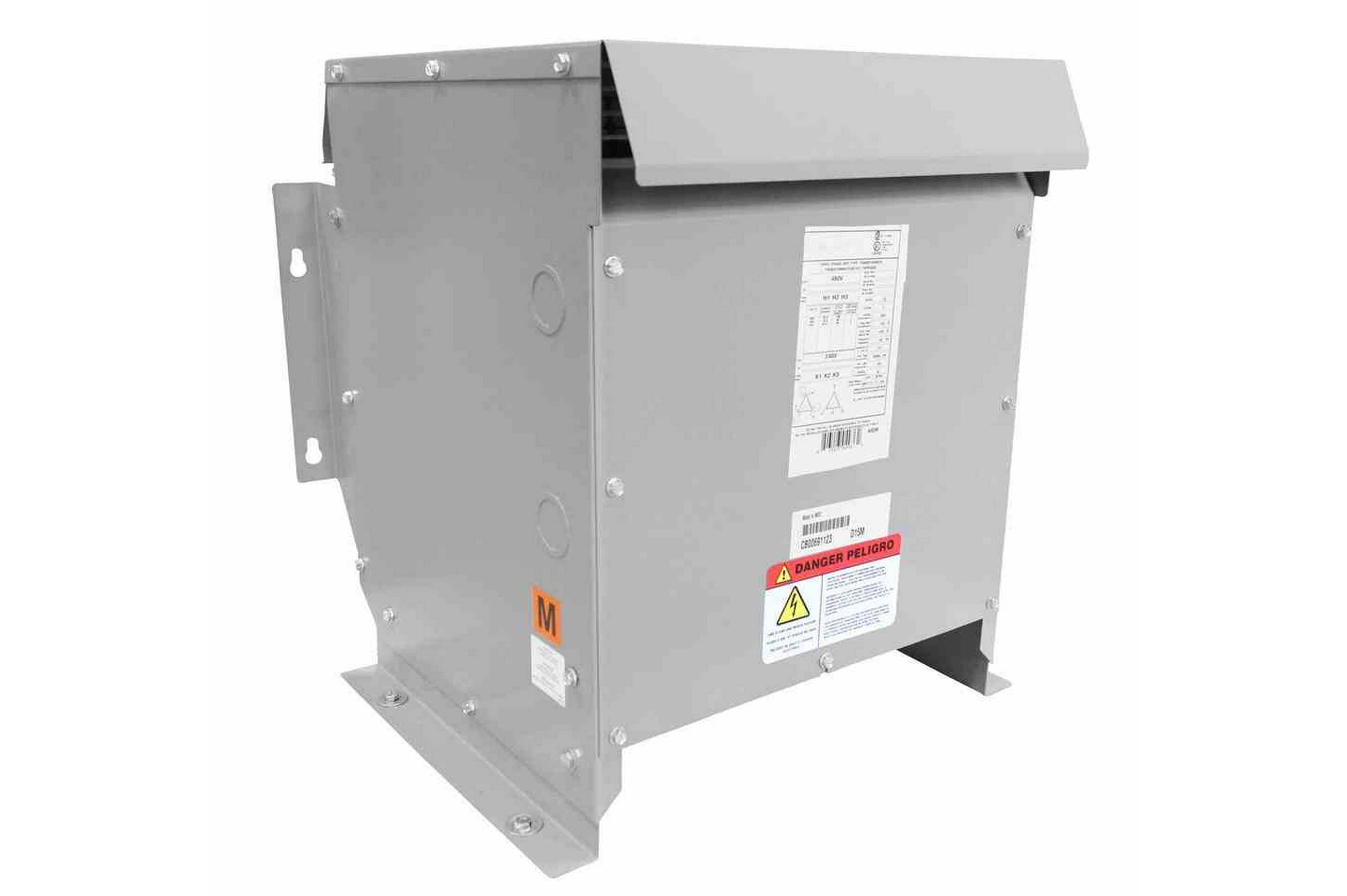

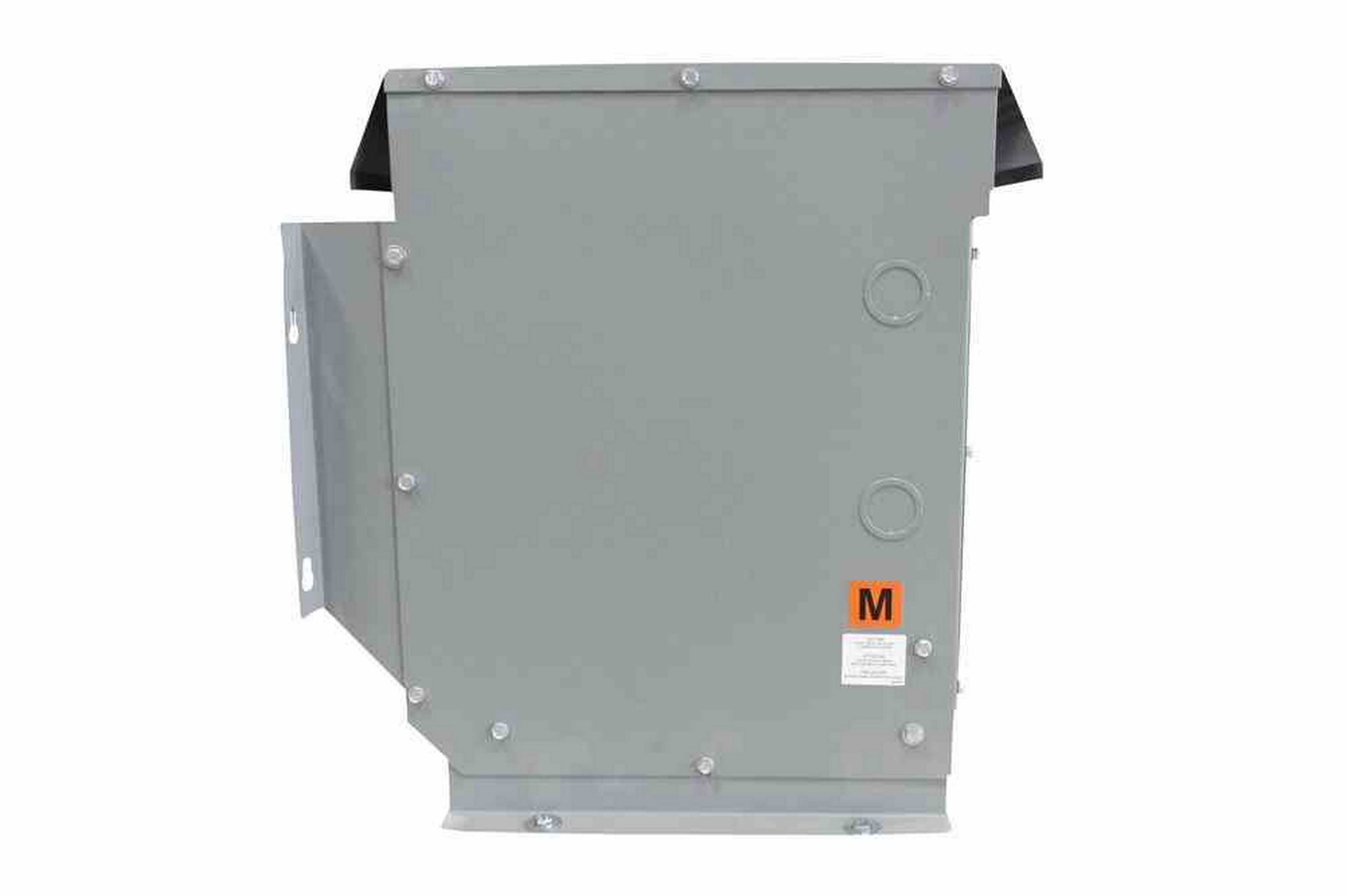

这款三相隔离变压器的设计，首先围绕工业配电场景的实际痛点展开，针对室内外通用的配电需求，采用NEMA3R级外壳结构，既可以落地安装在厂区户外配电区域，也能壁挂固定在车间墙面、设备旁侧的配电点位，适配生产车间、户外临时作业场站、商用建筑配电间等多类场景，解决普通外壳防护等级不足，无法应对户外落尘、淋溅的问题。从核心功能来看，该设备一次侧采用Y-N接线方式，适配208Y/120V输入电压，二次侧为三角接线输出480V电压，额定容量45kVA，核心作用是实现一次侧与二次侧的电气完全绝缘，同时对回路进行隔离，既可以抑制不同回路间的电气噪声传导，避免敏感生产设备受到电网杂波干扰，也能在二次侧出现单点接地故障时，避免故障电流直接传导至一次侧回路，提升配电系统的操作安全性，同时完成指定电压等级的转换，匹配不同额定电压的生产设备供电需求。设计过程中，绕组采用精密切割的铝制绕组材料，搭配经过特殊涂层处理的铁芯，在控制整体制造成本的同时，有效降低铁芯运行过程中的涡流损耗，提升设备整体运行效率，更低的损耗意味着运行过程中热排放量更小，不需要额外配置大流量强制风冷结构，仅靠外壳的自然散热结构即可满足持续运行的散热需求，减少了风冷结构带来的额外故障点，也降低了日常运维的工作量。绝缘系统采用220℃等级绝缘材料，允许最高150℃的温升，整体防护等级达到IP24，既可以阻挡直径大于12mm的固体异物进入设备内部，也能应对各个方向的溅水，适配户外安装的环境要求。结构设计上，外壳采用冷轧钢板折弯焊接成型，顶部带有外伸的防雨檐结构，避免雨水直接淋洒在箱体接缝、接线位置，箱体侧面预留壁挂安装的固定孔位，底部带有落地安装的支脚结构，支脚预留对应规格的安装孔，适配常规的膨胀螺栓固定安装需求，不管是墙面壁挂还是水泥基础落地安装，都不需要额外制作复杂的转接支架，安装操作便捷。接线区域的设计充分考虑现场接线的操作空间，接线端子排布预留足够的线缆弯曲半径，箱体外侧带有清晰的警示标识与参数铭牌，运维人员可以直接从外部读取设备核心参数，不需要开箱即可完成常规的信息核对。从安装边界来看，设备整体为立式方正结构，壁挂安装时需要预留侧面接线操作的空间，落地安装时需要保证底部基础平整，预留足够的散热通风间距，避免周边杂物遮挡箱体的散热缝隙，影响自然散热效果。在实际选型应用中，这类隔离变压器常被用于给精密生产设备、检测仪器供电，既可以完成电压匹配，也能隔离电网侧的谐波干扰，同时在存在不同接地系统的配电场景中，通过隔离变压器实现两个回路的接地隔离，避免接地环流影响设备正常运行，相比普通的自耦变压器，隔离结构的安全冗余更高，适合对供电安全性、稳定性有较高要求的配电场景，外壳的防护设计也让它不需要额外加装防雨外箱，直接安装在户外配电点位即可，减少了配套防护设施的投入成本。
