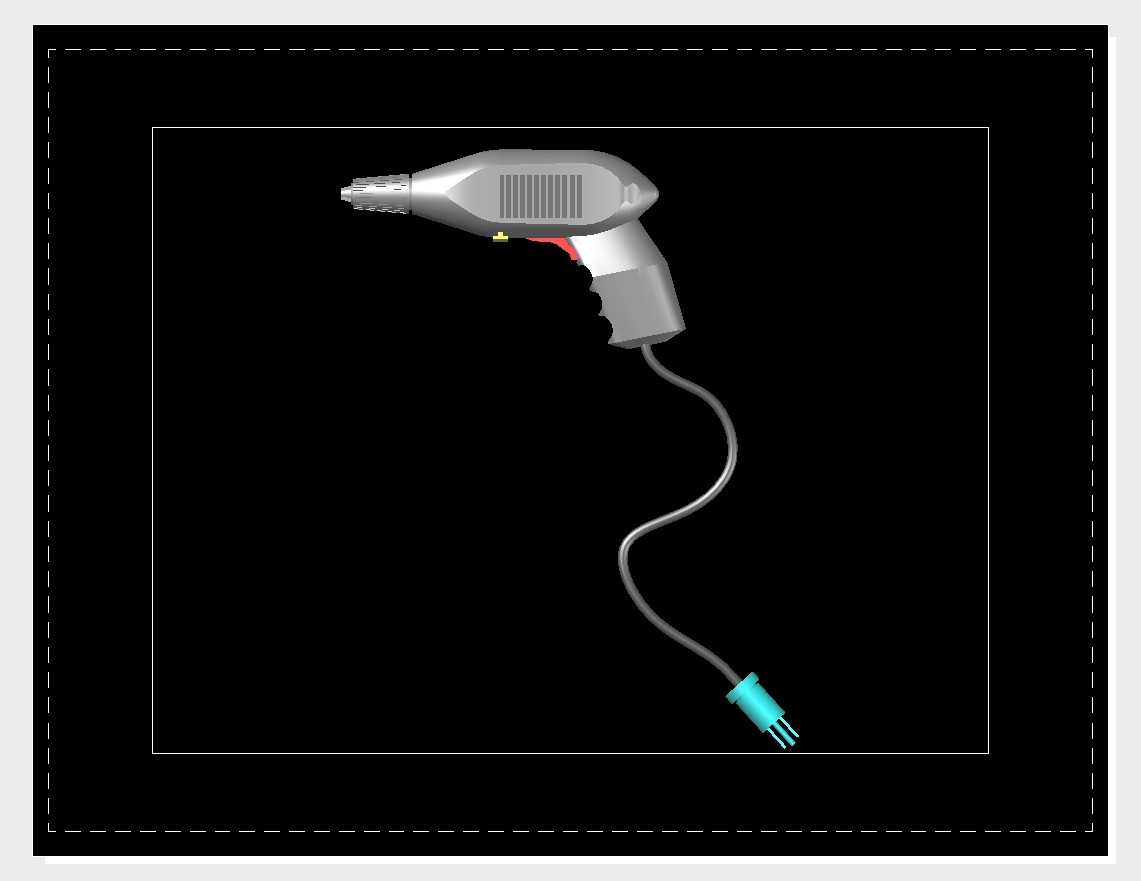

手持插电式电钻结构设计方案展示

日常家装、小型维修作业场景里，手持电钻是出现频率极高的电动工具，不管是墙面打孔固定挂件、木材上开安装孔、金属板材钻定位孔，都能见到这类工具的身影，区别于重型台钻的固定作业模式，手持电钻的核心优势就是灵活便携，能适配不同作业空间的操作需求，哪怕是狭窄的柜体内部、高空墙面作业，都能依靠轻量化的机身设计完成操作。

从结构设计逻辑来看，这款插电式电钻的整体布局遵循手持工具的人机工程原则，枪式握把的角度设置贴合人手自然握持的姿态，握把表面做了防滑纹理处理，长时间握持作业时能减少手部打滑的概率，握把与机身主体的衔接位置做了圆弧过渡，避免棱角硌手的问题。机身前端的钻夹头采用通用三爪结构，能够适配不同直径的钻头，覆盖日常作业常用的钻孔尺寸范围，夹头的锁紧结构操作便捷，无需额外辅助工具就能完成钻头的更换。

机身侧面的散热格栅是设计中重点考量的部分，电钻内部的电机在持续高速运转时会产生大量热量，格栅的开孔方向顺着电机散热风道的走向，能在作业时引导气流带走电机内部的热量，避免长时间高负载作业出现电机过热烧毁的问题。扳机式开关设置在握把与机身衔接的位置，手指自然弯曲就能触碰到开关，开关的按压力度设置在合理区间，既不会因为力度太轻出现误触发，也不会因为按压力度过大增加长时间作业的手部疲劳，开关旁设置的正反转切换拨块，能满足钻孔、拧螺丝两种不同作业模式的切换需求，拨块的位置刚好在拇指可及的范围，作业过程中无需大幅调整握持姿势就能完成模式切换。

电源线从握把尾部引出，出线位置做了防弯折的护套设计，日常使用过程中频繁拉扯、弯折电源线的情况很常见，护套能分散线材根部的应力，避免线材内部铜丝断裂导致的接触不良问题，电源线的长度设置兼顾作业半径与收纳便利性，常规室内作业无需额外搭配延长线就能覆盖大部分作业范围。

从安装边界与尺寸控制来看，这款电钻的机身总长控制在单手可持的合理范围，机身最大直径适配普通人手的握持围度，作业时前端钻夹头的突出长度经过测算，在狭窄空间作业时不会因为机身过长出现干涉，比如在靠近墙面拐角的位置钻孔时，机身不会被墙面阻挡导致钻孔位置偏移。整机的重量分布做了平衡设计，重心落在握持位置的附近，单手持握操作时不会出现前端过重抬头的问题，能有效降低长时间举持作业的手臂负荷。

实际作业过程中，这款电钻的动力输出适配日常非金属、薄金属材料的钻孔需求，针对木材、塑料、石膏板等常见家装材料，能稳定输出足够的扭矩完成钻孔作业，针对薄钢板、铝合金型材等金属材料，搭配对应材质的钻头也能完成低负载的钻孔操作，能够覆盖普通家庭维修、装修散工、小型五金加工的多数常规作业场景。设计过程中也充分考虑了日常维护的便利性，机身外壳的固定螺丝采用通用规格，后期需要更换碳刷、清理电机积尘时，无需特殊工具就能拆开外壳完成维护，降低工具的后期使用成本。
