天然气管道检测用2英寸腐蚀探针结构

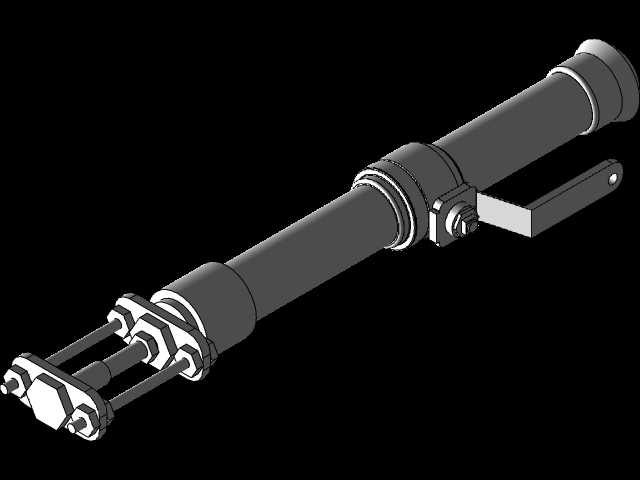

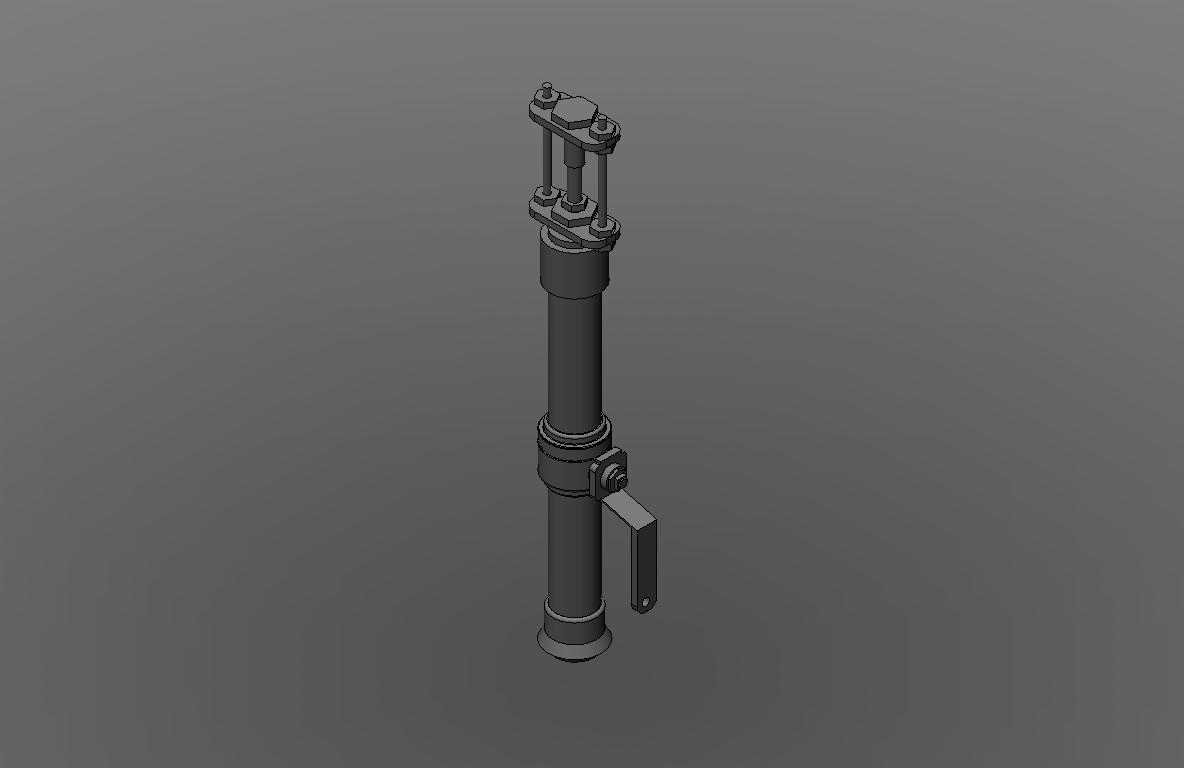

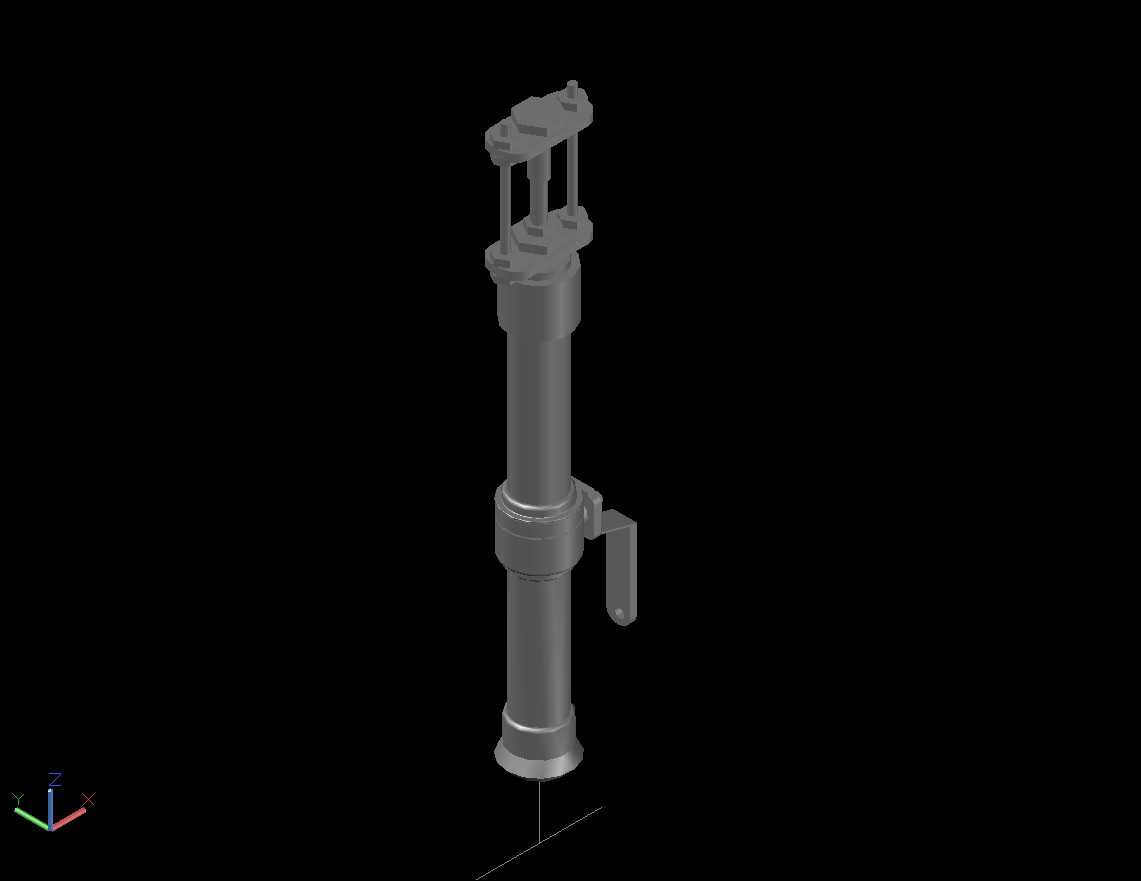

在长输天然气管道的运维检测场景中，埋地或架空敷设的管线长期受输送介质内腐蚀、土壤电化学外腐蚀的双重作用，管壁减薄、局部点蚀是引发管线泄漏、爆管等安全事故的核心诱因，腐蚀探针作为埋地管线腐蚀状态在线监测的核心接触式部件，其结构可靠性、安装适配性直接决定了腐蚀数据采集的准确度与长期服役稳定性。这款2英寸规格的腐蚀探针，是针对公称通径2英寸的天然气工艺管道、站场放空管线、收发球筒短接等安装点位设计的专用检测部件，整体采用插入式安装结构，主体为长杆式构型，探针杆身采用与被测管道同材质的金属加工而成，确保腐蚀速率监测数据与管道实际腐蚀状态具备同源性，避免材质差异带来的监测偏差。探针顶部设置了双组接线端子固定结构，用于连接腐蚀速率监测仪的信号传输线缆，可实现腐蚀速率的实时在线传输，无需运维人员频繁到现场开管取样检测，大幅降低高压天然气管道的开盖作业风险，适配站场无人化运维的监测需求。杆身中部设置了带锁紧手柄的安装基座，基座采用卡套式密封结构，安装时可直接与管道上预留的2英寸安装短接通过螺纹或法兰对接，手柄结构用于探针插入深度的锁紧定位，可根据管道壁厚、介质流速区间调整探针插入深度，确保探针检测端处于管道介质流的稳定区域，避开管道内壁的层流边界层，同时避免插入过深被管道内高速流动的杂质、清管器撞击损坏。探针底部为检测敏感端，采用阶梯式收口结构，减少介质流动对探针端部的冲蚀磨损，降低冲蚀与腐蚀耦合作用带来的监测数据误差。从设计逻辑来看，这款探针的整体结构充分考虑了天然气管道的高压服役工况，所有密封面均采用金属硬密封配合耐蚀橡胶密封圈的双重密封结构，可承受Class600及以下等级的管线压力，避免高压天然气从探针安装位置泄漏。杆身的直径经过严格的力学校核，在满足内部走线空间的前提下，尽可能减小杆身直径，降低探针插入后对管道内介质流态的扰动，同时避免杆身在高速气流冲击下产生共振疲劳断裂。安装边界方面，探针整体插入管道后的预留外露长度控制在合理区间，不会与管道周边的保温层、伴热管线、支撑结构产生干涉，适配现有在役天然气管道的加装改造需求，无需对原有管线进行大规模切割改动，仅需在管线上焊接对应规格的安装短接即可完成部署。在实际应用中，这类腐蚀探针通常与站场的SCADA系统联动，当监测到的腐蚀速率超过预设阈值时，系统可自动发出预警，提醒运维人员及时对对应管段进行壁厚复检、腐蚀防护措施调整，将管道腐蚀泄漏的风险从事后抢修转变为事前预判，尤其适配高含硫天然气管道、湿气输送管道等腐蚀速率较高的管线场景，相比传统的挂片式腐蚀监测装置，这款探针的结构集成度更高，安装维护更便捷，数据响应速度更快，可捕捉到短期工况波动带来的腐蚀速率变化，为管道腐蚀防护方案的动态调整提供更精准的数据支撑。建模过程中对探针的各个配合面公差进行了合理设定，安装基座与杆身的配合采用H7/g6的间隙配合，既保证杆身可顺畅调整插入深度，又避免配合间隙过大导致密封失效，接线端子的防护结构采用IP65级的防护设计，可适应露天站场的雨雪、沙尘环境，避免外部环境对接线端子的腐蚀，保证信号传输的长期稳定性。
