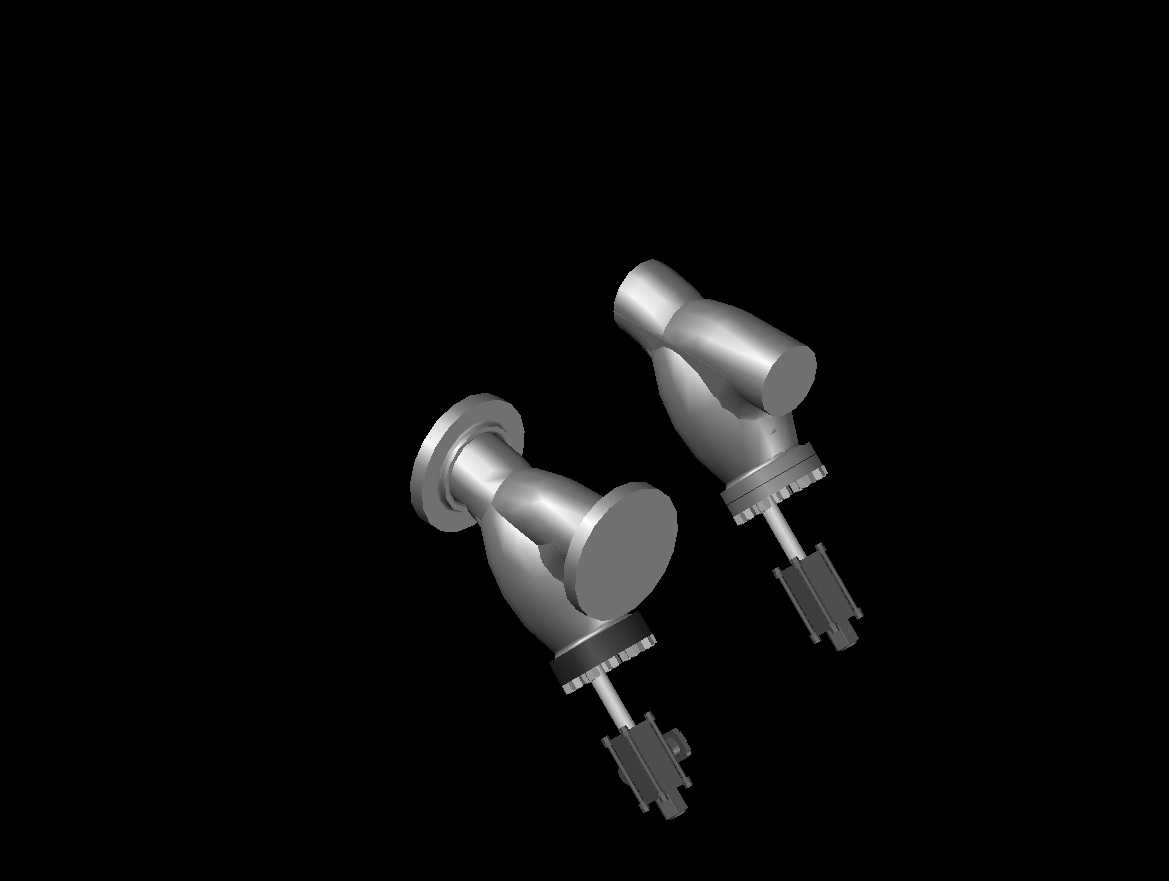

六英寸ANSI标准铁制粗滤器结构设计

在长输天然气场站、城市燃气调压站、工业流体输送管线的运维场景里，粗滤器是承担前端杂质拦截的核心基础部件，这款六英寸规格的铁制粗滤器，适配300ANSI压力等级的管线工况，主要作用是在流体进入调压设备、计量仪表、精密阀门之前，先滤除介质中裹挟的焊渣、锈蚀碎屑、泥沙颗粒等大尺寸硬质杂质，避免下游精密构件的密封面被冲刷磨损、流道被异物卡堵，从源头降低管线设备的非计划停机概率。从结构设计逻辑来看，这款粗滤器采用了斜置式滤腔的经典布局，和直通式过滤结构相比，这种Y型衍生的斜腔结构能在保证通流面积的前提下，尽可能降低流体经过滤件时的局部压损，同时给滤渣预留足够的沉降空间，延长单次运维的清污周期。主体承压壳体采用铸铁材质成型，匹配300ANSI对应的法兰连接尺寸，进出口端的法兰密封面、螺栓孔中心距完全符合对应压力等级的管线安装规范，不需要额外加工过渡连接件就能直接和同规格的工业管线对接，安装时的对中容错空间充足，现场施工不需要做特殊的工装适配。滤器的端盖采用快拆式压盖结构，配套的压紧螺栓沿压盖圆周均匀分布，日常运维拆卸清理滤网时，不需要将整个滤器从管线上切割或拆解下来，只需要松开压盖螺栓就能取出内置的滤篮，清理完成后复位即可，大幅降低现场运维的工作量。内置的滤篮采用和壳体适配的弧形支撑结构，滤孔的通径经过匹配计算，既能保证拦截大于设计精度的固体颗粒，又不会因为开孔率不足导致管线压损过大影响输送效率，滤篮和壳体之间设置了密封台阶，避免未经过滤的流体从装配缝隙旁通到下游，保证过滤路径的完整性。从安装边界来看，这款六英寸粗滤器的整体轴向长度、滤腔垂直方向的突出高度都经过尺寸校核，在管线排布时，只需要在滤器下方预留足够的操作空间用于拆卸压盖、取出滤篮即可，不需要额外扩大管廊的安装间距，适配现有多数工业管线的排布空间要求。流体进入滤器腔体后，会顺着斜置的腔壁改变流向，密度较大的固体杂质会在重力作用下沉降到滤腔底部的储渣区域，流体透过滤篮后从出口端流出，这种流道设计能减少杂质直接对滤网的正面冲刷，延长滤篮的使用寿命，同时避免杂质在滤孔表面快速堆积造成堵塞。在实际选型应用中，这款粗滤器除了天然气输送场景，也能适配给排水、工业循环水、轻质油品输送等同类压力等级的流体管线，铸铁材质的壳体具备足够的刚性和耐冲刷性能，能适应常规工业环境下的温度、压力波动，不会因为短时的工况冲击出现壳体变形或密封失效的问题。建模过程中对所有装配配合面都做了公差匹配，法兰密封面的粗糙度、压盖和腔体的配合间隙、滤篮的定位台阶尺寸都按照实际加工要求做了还原，结构件之间不存在干涉问题，能直接用于后续的工程出图、装配模拟或者运维培训的演示素材，也能作为同类型滤器改型设计的基础参考框架，调整进出口尺寸、压力等级或者滤网精度就能快速衍生出适配不同工况的同系列产品。
