齿轮传动式自动电缆收卷装置结构设计

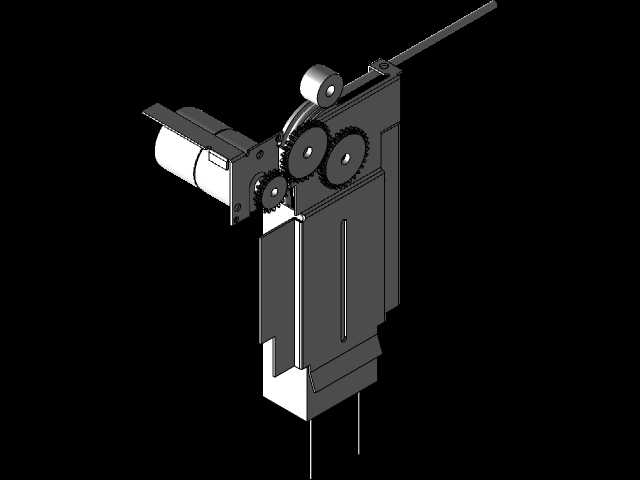

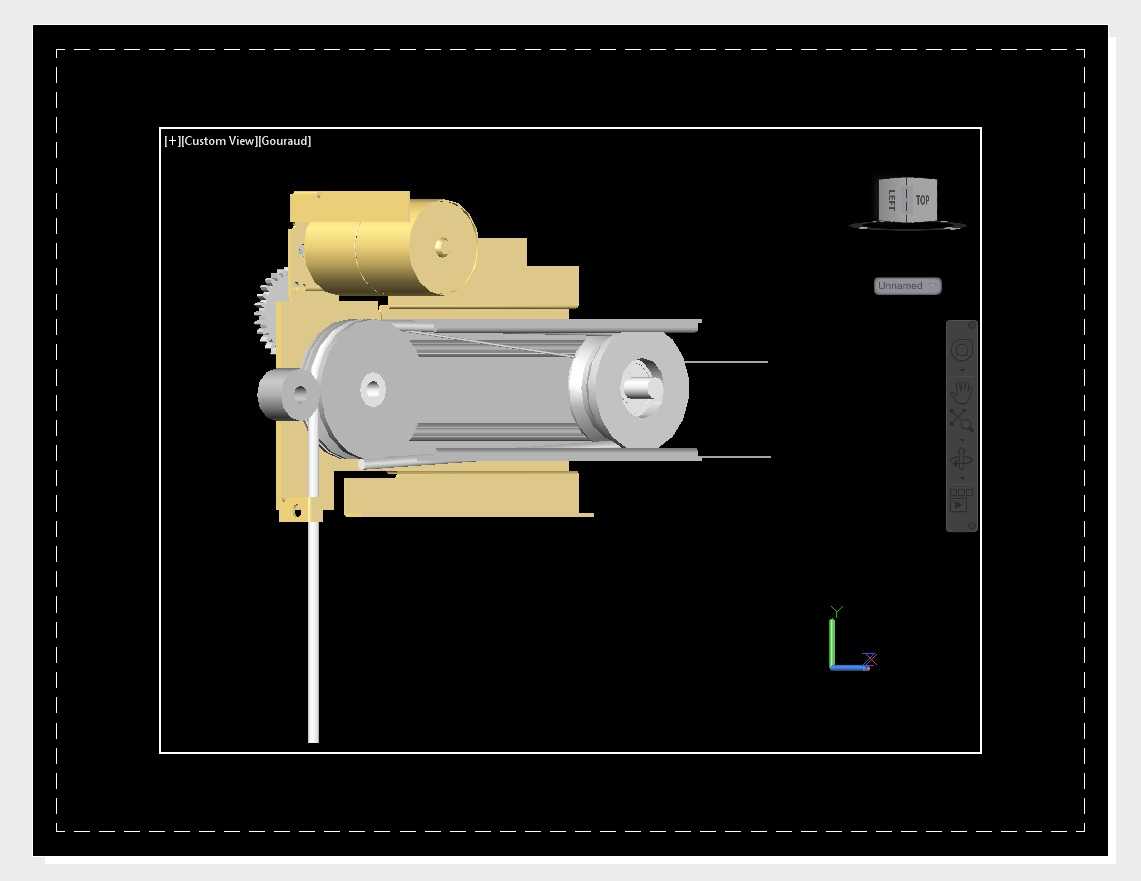

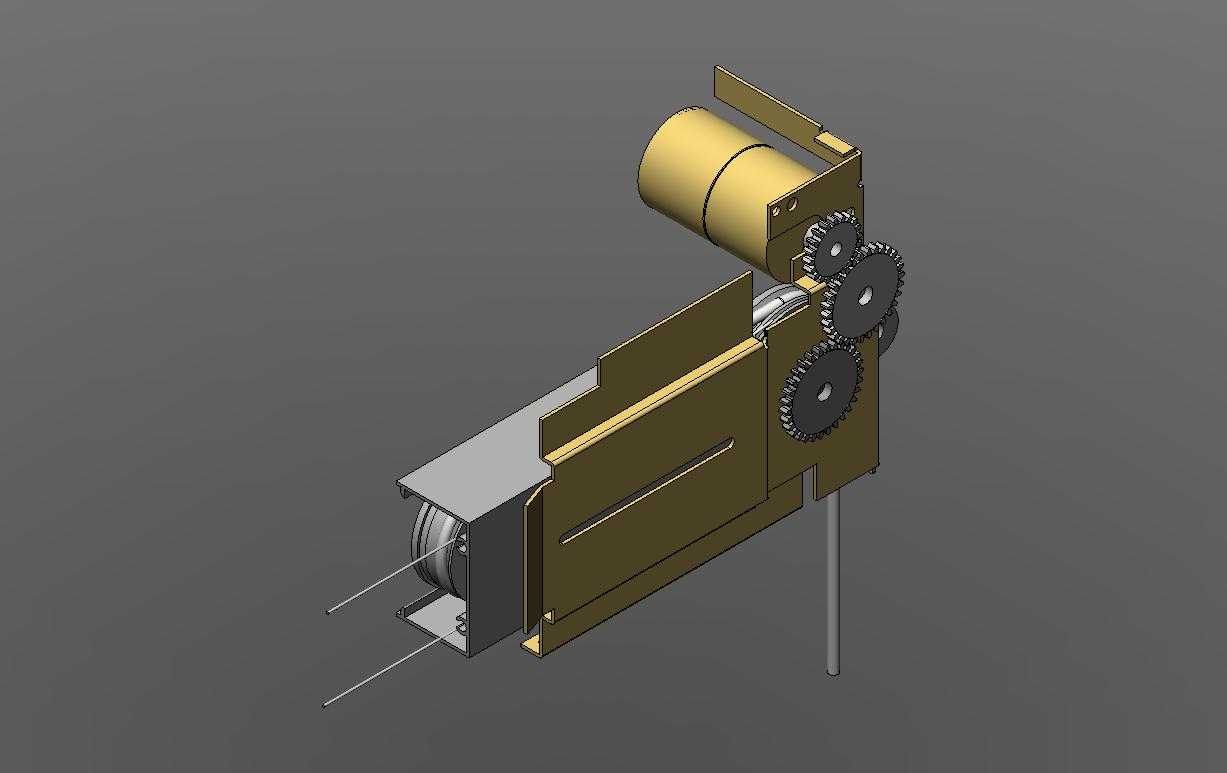

在小型机电设备、移动作业终端、便携检测仪器这类需要频繁拖拽供电或信号线缆的场景里，线缆杂乱缠绕、拖拽磨损、收纳耗时一直是一线运维和设备使用者的高频痛点，这款齿轮传动的电缆收卷装置，正是针对小线径线缆的自动收纳需求做的结构设计，适配直径2-5mm的多芯控制电缆或者信号线缆，能在设备收回或者线缆松弛状态下自动完成卷收，避免线缆外露勾挂、拉扯损坏接头的问题。从结构布局来看，整套机构采用侧装式排布，动力端采用微型直流驱动元件配合三级直齿轮减速组传递扭矩，齿轮模数选用0.5模，齿部做了常规的去毛刺处理，传动间隙控制在0.1mm以内，既保证收卷过程扭矩输出平稳，也不会因为传动迟滞导致线缆松脱打卷。卷线轮采用带挡边的槽轮结构，槽宽根据适配线缆的最大弯曲半径设计，避免线缆在卷绕过程中出现叠层、卡线的问题，卷轮内部预留了导电滑环的安装位，可根据实际使用需求选配，实现卷绕过程中线缆持续导通不扭结，不需要在收卷时断开设备端连接。安装侧的钣金支架采用1.2mm厚的冷轧钢板折弯成型，支架上预留了两个M4的安装孔位，横向安装孔距为42mm，可直接固定在设备壳体的内壁或者设备侧方的安装位上，整套机构的外轮廓尺寸控制在长78mm、宽32mm、高65mm的范围内，不会占用过多设备内部的安装空间，对于内部空间紧凑的小型便携设备来说适配性很强。设计过程中特意做了扭矩匹配，驱动端输出的扭矩经过齿轮组减速后，最终作用在卷轮上的收卷拉力控制在8-15N区间，这个拉力区间既可以保证线缆在松弛状态下能被平稳收回，也不会因为拉力过大导致线缆被过度拉扯、损坏线缆内部芯线或者拉脱端部接头，同时在出线端设置了简易的阻尼弹片，当线缆拉出到需要的长度时，弹片会卡入齿轮侧的棘轮槽位实现锁止，不需要额外设置锁扣结构，使用者轻拉线缆触发解锁后即可自动收卷，操作逻辑简单可靠，不需要额外的操作培训就能上手。从实际应用的适配场景来看，除了小型便携仪器之外，这类收卷机构也可以用在小型家用电器、移动照明设备、车载外接线缆组件上，替代传统的手工捆扎收纳方式，减少线缆外露造成的安全隐患。整套结构没有采用复杂的异形零件，所有钣金件都是常规折弯工艺加工，齿轮件可以采用粉末冶金或者注塑加工，卷轮采用POM材质注塑成型，整体加工成本可控，装配时只需要依次将齿轮组、卷轮、驱动元件固定在支架上，再卡入侧方的盖板即可完成总装，装配工序简单，适合批量生产组装。在结构细节上，出线位置做了圆弧翻边处理，避免线缆反复伸缩过程中被钣金锐边割破绝缘层，齿轮组的啮合位置预留了润滑脂存储槽，出厂时填充少量低温润滑脂即可保证长期使用不需要额外维护，在-10℃到50℃的常规使用环境下都能保持稳定的收卷性能，不会因为低温导致润滑脂凝固出现收卷卡滞的问题。
