防爆强制送风工业加热装置结构设计

　　在化工生产车间、粮食仓储加工区、低温户外作业工位这类存在易燃易爆气体或粉尘的危险作业场景中，普通民用或工业加热设备无法满足防爆安全要求，这类强制送风防爆加热装置正是针对这类场景的温控需求开发的专用设备。从实际使用场景来看，这类设备需要同时满足危险区域的防爆合规要求、大空间快速升温的供热需求，以及恶劣工况下的长期稳定运行要求，因此在结构设计上做了多维度的针对性考量。

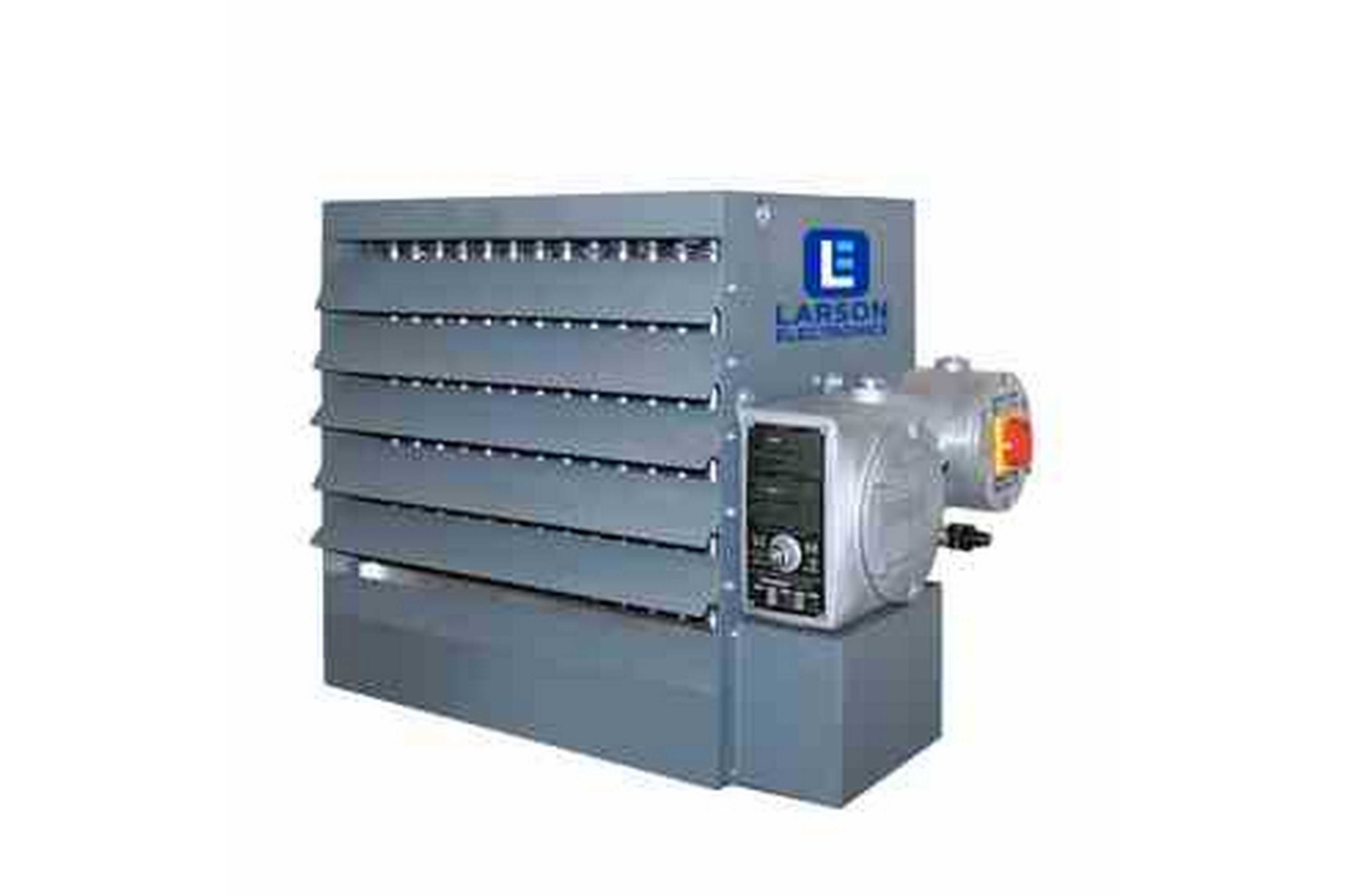

　　设备主体采用分层式散热翅片结构作为核心换热单元，换热主体外壳采用14号钢冲压成型，侧端的风机与控制模块集成壳体采用铸铝材质，兼顾结构强度与散热效率，同时在壳体接缝处设置不锈钢泄压阀，当设备内部因异常工况出现压力骤升时，可通过泄压阀快速释放内部压力，避免壳体炸裂引发外部危险介质爆燃。设备侧端集成的离心风机采用防爆型电机驱动，风机出风口设置可调式百叶窗结构，操作人员可根据现场工位的供热需求，手动调节百叶的导向角度，将热流精准导向需要升温的作业区域，实测有效送风距离可达24英尺，能够覆盖单个或相邻两个作业工位的取暖需求，无需额外加装导风管道。

　　从功能设计逻辑来看，设备采用三相480V供电制式，适配工业场景常见的三相动力配电系统，控制回路采用24V安全电压设计，避免控制回路出现电火花引燃外部危险介质。设备内置乙二醇-水混合传热流体，相比纯水介质拥有更低的冰点，可在-45℃的极端低温环境下正常启动运行，不会出现换热介质冻胀损坏设备内部流道的问题，适配北方户外冬季作业、高寒地区仓储车间的低温使用需求。设备内置的温控模块采用T3A等级温度保险丝与机械式温控器双重保护，当换热芯体温度超过安全阈值时，可直接切断主供电回路，避免设备干烧引发安全事故，核心部件的设计工作循环寿命可达6000次，满足工业场景长期高频使用的可靠性要求。

　　在安装边界设计上，设备采用壁挂式安装结构，官方推荐安装高度为距离地面8英尺，该安装高度既可以避免现场作业人员误触高温外壳造成烫伤，也能让送出的热流在空间内形成自然对流循环，提升整体升温效率。设备整体外形为长方体结构，换热主体部分的翅片间距经过优化设计，在保证换热面积的同时，避免车间内的粉尘、纤维堆积在翅片缝隙中影响换热效率，适配面粉加工车间、粮仓这类存在可燃粉尘的作业场景。设备侧端的控制旋钮与状态指示灯采用防爆密封结构设计，所有操作部件的接缝处都设置了防爆密封胶圈，外部的易燃易爆混合气体无法进入设备内部的电气腔，从结构上杜绝了电火花引燃外部介质的风险。

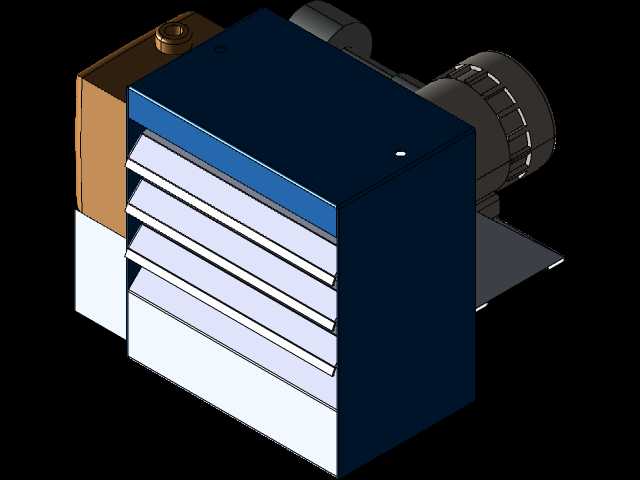

　　从设备选型适配的角度来看，这款580CFM风量的加热装置，单台可覆盖的供热空间约为500-800立方，可根据车间的实际面积、保温条件、所需升温温差，计算需要配置的设备数量，多台设备可独立控制，无需搭建集中控制系统，降低现场部署的改造成本。设备的电气接线腔采用独立隔爆结构设计，接线完成后可通过密封盖板将接线腔完全封闭，满足Class1 Division1、Class2 Division1&2等级的危险区域使用要求，可直接部署在存在氢气、乙炔、面粉粉尘等不同等级爆炸危险介质的作业场景中，无需额外加装防爆隔离罩。在三维建模过程中，这类设备的结构需要重点还原换热翅片的层叠间距、防爆电机的安装接口、泄压阀的位置尺寸、百叶窗的调节角度范围，以及安装挂点的孔位参数，确保后续做安装布局仿真时，能够准确匹配现场的安装空间，避免出现安装干涉、送风角度被遮挡的问题。
