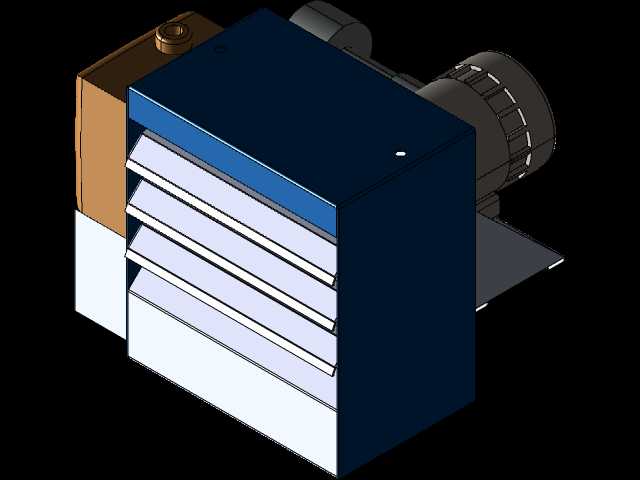

工业级防爆送风加热装置三维结构

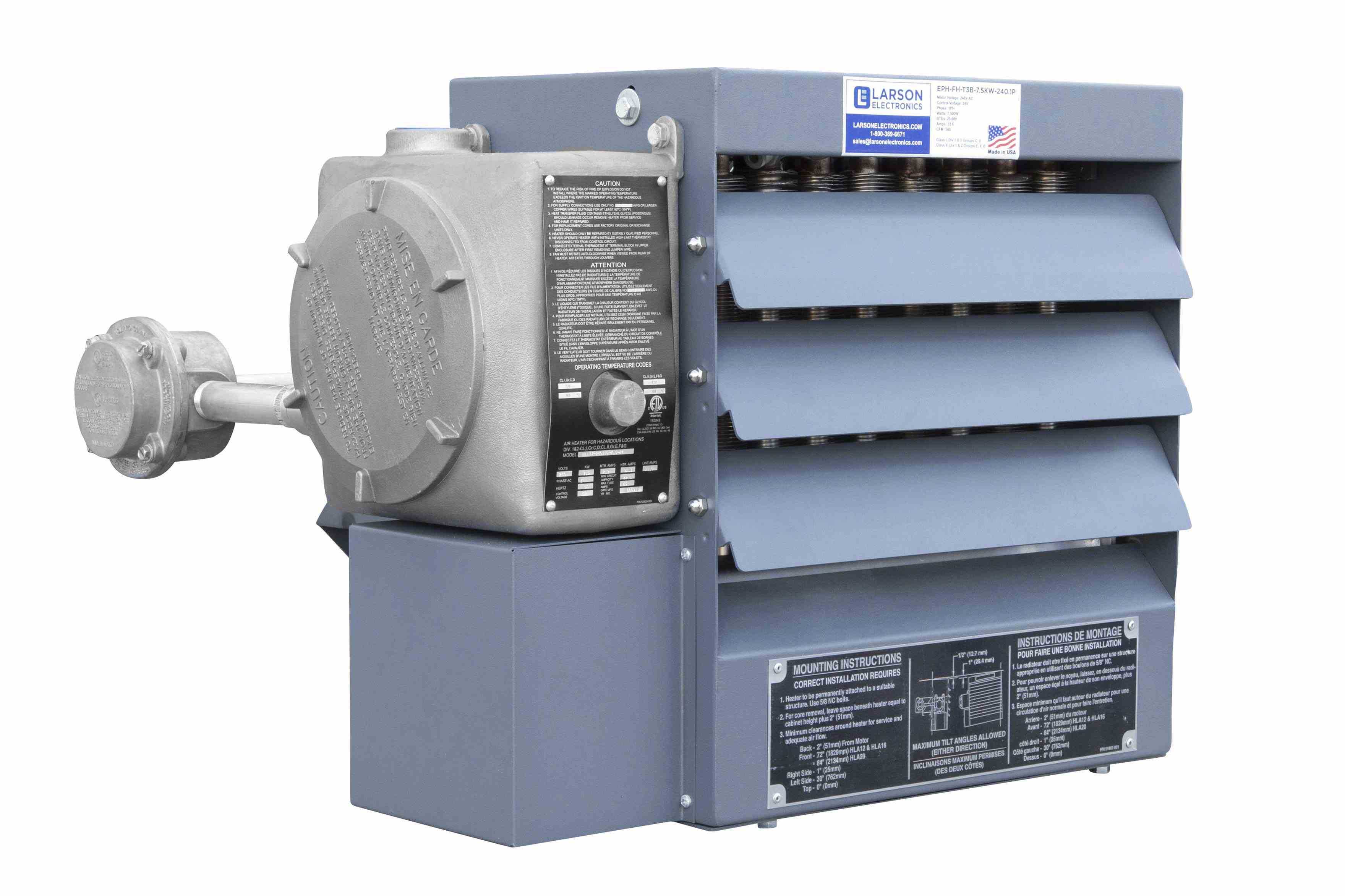

　　在化工生产车间、面粉加工仓储区、粮仓这类存在易燃易爆气体或粉尘的危险作业区域，普通电加热设备极易因电火花、表面过热引发燃爆事故，这类场景对加热设备的防爆性能、送风稳定性有着极为严苛的要求，这款防爆送风加热装置正是针对这类高危作业环境的温控需求开发的专用设备。从结构设计来看，设备整体采用分体式布局，左侧为防爆电气控制腔体，右侧为加热送风主体，底部设置独立的承托基座，整体结构紧凑，可直接壁挂安装也可落地支架固定，安装时建议预留出前方3米以上的无遮挡送风区域，避免百叶出风方向被管线、货架遮挡影响热气流覆盖范围。防爆控制腔体采用铸铝材质一体压铸成型，所有接线端口均采用隔爆螺纹结构配合密封垫片，满足1区、2区危险场所的防爆要求，控制旋钮、

　　接线端子全部封闭在隔爆腔内部，仅通过防爆传动轴延伸出腔体外部调节档位，从根源上避免电气火花外泄引燃周边易燃易爆介质。加热送风主体的外壳采用14号钢板折弯焊接成型，表面做灰色防腐喷塑处理，可适应车间内高湿、轻微腐蚀的空气环境，内部加热芯体采用乙二醇-水混合介质作为传热载体，相比普通干烧电加热管，介质储热特性可避免加热芯表面局部温度过高，即使风机短暂停转也不会出现表面超温引燃周边介质的风险，同时介质传热的方式可让送出的热风温度更均匀，不会出现局部热风灼烫、部分区域温度不足的问题。设备正面设置多层可调式百叶出风口，百叶角度可手动调节，可根据现场工位布局调整热风的投射角度，设备在额定工况下可将热气流投射至24英尺远的位置，

　　580CFM的气流速度可在8英尺的安装高度下，覆盖下方约20平米的作业区域，满足车间局部岗位采暖、设备防冻保温的需求。设备的泄压结构采用不锈钢/铝材质的泄压阀，设置在加热腔体侧部，当内部因异常工况出现压力骤升时，泄压阀可自动开启释放内部压力，避免腔体爆裂引发二次事故，该泄压结构的额定动作寿命可达6000次，可覆盖设备全生命周期的异常防护需求。电气参数适配工业现场常见的480V三相供电回路，控制回路采用24V安全电压，即使控制线路出现绝缘破损也不会引发触电或打火风险，额定运行电流4.3A，布线时可直接接入车间现有三相动力回路，无需额外布设大规格供电线缆。在实际应用中，这类设备除了用于危险场所的冬季岗位采暖外，

　　还可用于化工管道的局部伴热防冻、低温车间的设备保温、农业仓储区域的低温防冻，在面粉加工、粮仓这类粉尘爆炸危险环境中，设备的外表面最高温度控制在T3温度组别对应的阈值内，即使表面堆积可燃粉尘也不会达到粉尘的引燃温度，从本质上满足粉尘防爆的要求。建模过程中需要重点关注隔爆结合面的尺寸精度，隔爆腔体的法兰结合面间隙、长度必须符合防爆标准的要求，不能随意放大间隙或缩短结合面长度，否则会失去隔爆性能；百叶出风口的转动结构需要预留足够的转动间隙，同时保证叶片闭合后的密封性，避免设备停机时粉尘通过出风口进入设备内部堆积；加热芯体与外壳之间需要设置隔热层，避免外壳温度过高影响周边管线或人员操作安全，基座的安装孔位需要匹配常见的壁挂支架、落地支架的安装尺寸，方便现场安装时直接适配通用支架，无需额外打孔改装。
