防爆型强制送风空气加热装置结构

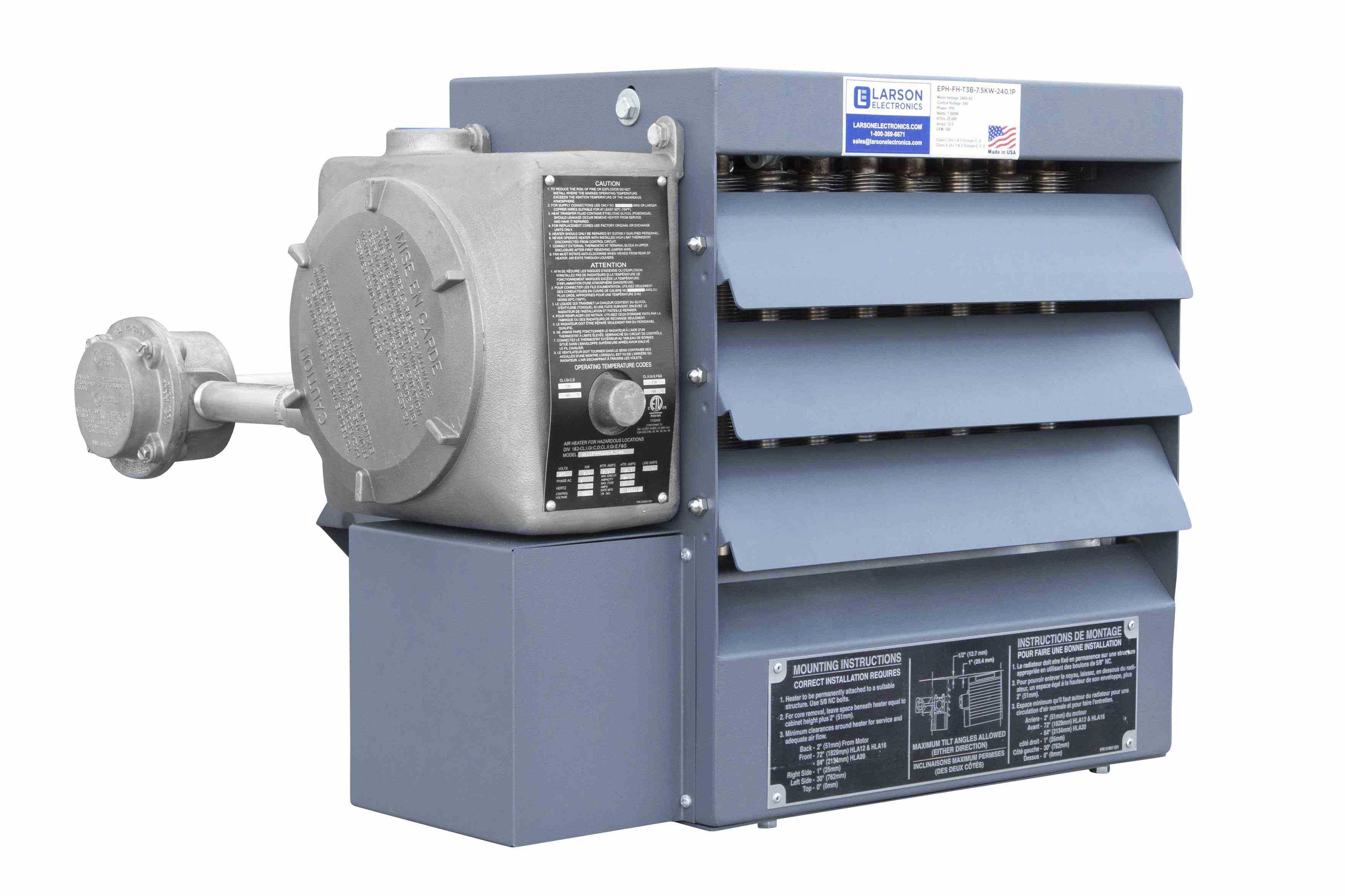

　　这款防爆强制送风加热装置，主要面向存在易燃易爆气体混合物的1区、2类危险作业场景设计，可在低温工况下为作业区域提供主动加热升温，避免低温导致的设备运行故障、人员作业环境不适等问题，常见应用场景涵盖化工生产车间、面粉加工仓储区域、粮仓存储区、农业作业保温场地、低温试验设施以及制造类厂房的局部区域补温。从结构设计逻辑来看，装置整体采用分体式功能区布局，左侧为防爆控制腔体，右侧为加热送风主体，底部设置独立的安装支撑基座，所有电气连接部位均采用隔爆型密封结构，控制腔体采用铸铝材质一体成型，配合不锈钢泄压阀结构，可在腔体内部出现异常压力时快速泄放压力，避免隔爆腔体失效，同时腔体外部设置加厚防护罩，避免现场作业碰撞、杂物飞溅对控制部件造成损伤。

　　送风主体部分采用14号钢与铝合金组合材质，外壳做防腐防锈处理，适配工业现场多粉尘、有轻微腐蚀介质的使用环境，正面设置多层可调式百叶出风口，操作人员可根据现场实际布风需求，手动调整百叶的导风角度，控制热空气的喷射方向，设备额定送风气流可覆盖24英尺距离的作业区域，气流流量达到580立方英尺每分钟，可实现较大范围的空气循环加热，避免局部区域温度不均。加热核心部分采用乙二醇-水混合物作为传热流体，相比纯电加热丝直接加热的结构，传热更均匀，同时可耐受低至零下45摄氏度的环境温度，不会出现加热芯体冻裂损坏的问题，装置的电气控制部分兼容240V单相主供电与24V控制电压，额定运行电流14.8安培，内置过热保护、气流不足保护等多重安全联锁，

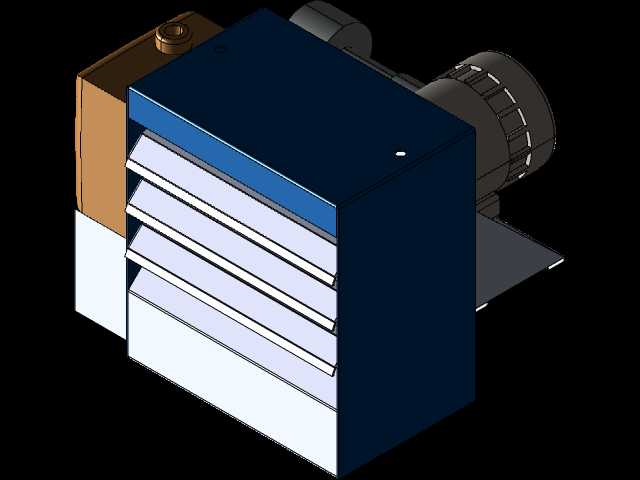

　　避免加热芯干烧、超温引发的安全隐患，装置设计的额定工作循环寿命可达6000次，满足工业场景长期高频使用的需求。从安装边界来看，该装置推荐的安装高度为距离地面8英尺，可采用壁挂式安装或者支架立式安装，安装时需要预留左侧控制腔体的接线操作空间，以及正面百叶出风口的无遮挡送风区域，避免障碍物阻挡气流导致加热效率下降，同时设备背部预留安装固定孔位，可直接适配常规的工业型钢支架安装，不需要额外定制复杂的安装转接件。在结构建模过程中，需要重点还原隔爆接合面的尺寸精度，控制腔体与端盖的接合面宽度、间隙均需要符合防爆设备的相关标准要求，百叶的转动连接结构需要保留合理的装配间隙，保证导风角度调整的顺畅性，

　　同时加热芯体与外壳之间的隔热层结构需要在模型中体现，避免外壳表面温度过高带来的安全隐患，底部支撑结构需要做加强筋设计，保证设备整体的结构强度，在吊装或者搬运过程中不会出现壳体变形。不同于普通民用暖风机，这款设备的所有外露紧固件均采用防锈防腐材质，接线口采用防爆密封格兰头，可阻止外部易燃易爆气体进入电气腔体，同时设备表面的所有标识铭牌均采用耐腐蚀金属材质，可在长期使用过程中保持标识清晰，方便现场运维人员查看设备参数与安全警示内容。在进行设备选型匹配时，需要根据作业区域的空间体积、环境温度差值、区域内的危险气体组别来确认设备的适配性，同时要确认现场供电参数与设备额定参数匹配，避免电压不匹配导致设备无法正常运行，多台设备组合使用时，需要错开送风方向，形成区域内的空气循环，提升整体加热效率，避免热空气集中在设备周边区域。
