3000W防爆送风机加热器结构设计

　　这款3000W功率的防爆强制送风加热器，核心适配存在易燃易爆气体混合物的1区、2区危险作业场景，这类场景常见于化工生产车间、粮食加工仓储、面粉生产工段、低温农业设施等区域，这类区域既存在低温环境下的作业保温需求，又对电气设备的防爆性能有严苛要求，普通加热设备无法满足安全规范，这类带送风功能的防爆加热器是该类场景的刚需配套设备。从实际使用逻辑来看，该设备并非单纯的空气加热单元，而是集成了强制对流送风功能的一体化加热装置，能够在低温作业环境下主动推送热气流，避免局部区域温度过低导致的物料凝固、设备启停故障、人员作业环境不适配等问题，相比传统辐射式防爆加热设备，送风结构能够让热空气覆盖范围更广，温度场分布更均匀，

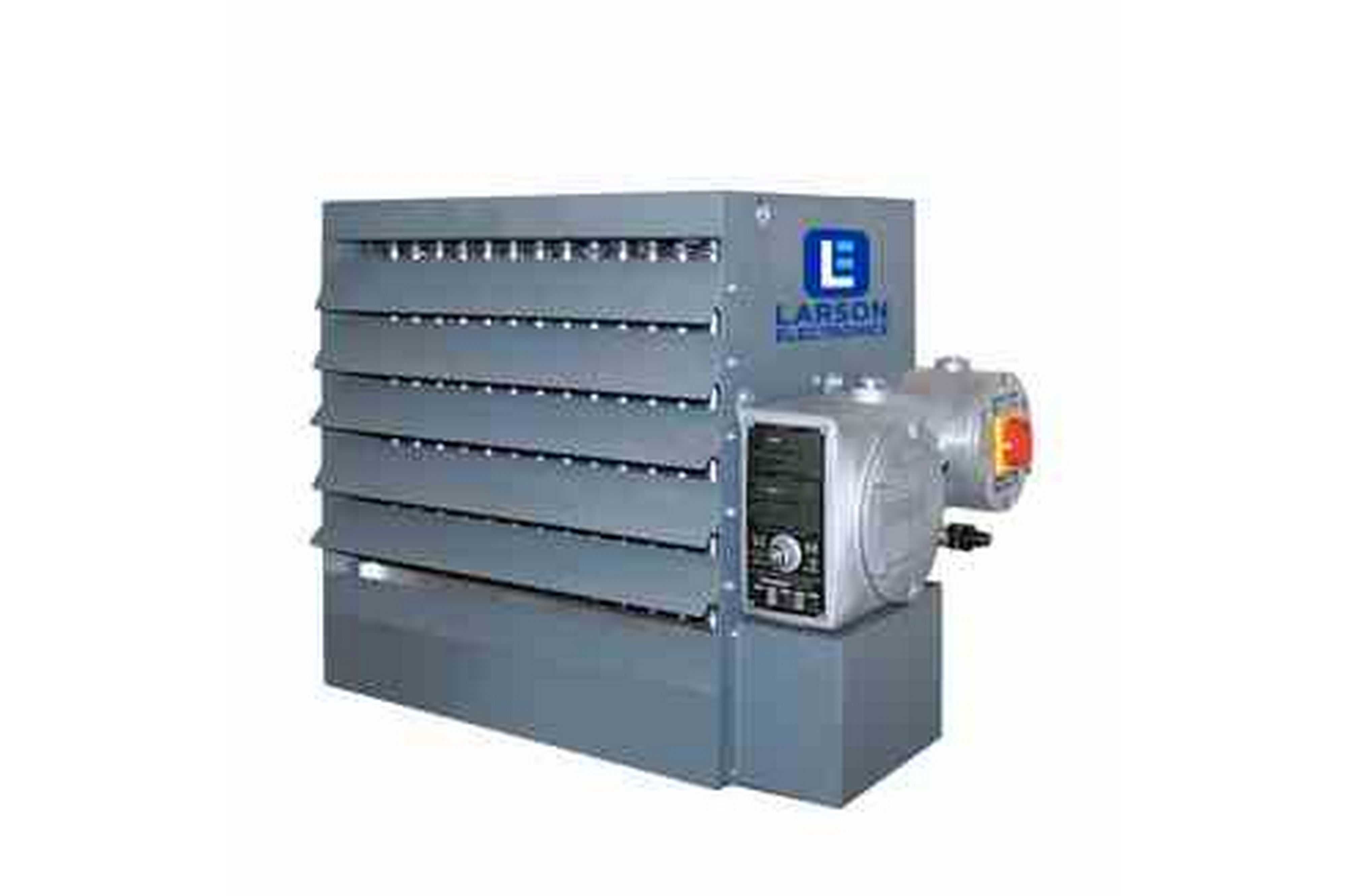

　　减少局部过热带来的安全隐患。设备的结构设计充分考虑了危险场所的使用特性，主体外壳采用14号钢与铝制构件组合成型，外部设置多层横向散热导流翅片结构，既能够增大换热面积提升热交换效率，又能形成刚性防护结构，避免外力冲击损坏内部加热芯体；设备侧部集成的防爆送风单元采用隔爆型结构设计，接线腔、电机腔体均满足防爆隔爆要求，配套的控制旋钮、状态指示灯均做防爆密封处理，避免内部电弧引燃外部易燃易爆介质。设备自带的不锈钢泄压阀是核心安全结构，当设备内部因为异常工况出现压力骤升时，泄压阀能够快速释放内部压力，避免壳体炸裂引发安全事故，同时设备配置的多功能百叶窗出风结构，允许作业人员根据现场实际需求调整出风方向，热气流最远可喷射至24英尺距离，

　　能够满足大跨度作业面的加热覆盖需求。从安装边界来看，该设备的推荐安装高度为8英尺，安装时需要预留出侧部送风单元的维护空间，以及前部出风方向的无遮挡区域，避免障碍物阻挡热气流输送，同时设备的供电适配208V三相供电制式，控制回路采用24V安全电压，避免控制回路漏电带来的触电风险，额定工作电流为9.8安培，选型配电时需要匹配对应载流量的防爆线缆与接线端子。设备内部加热芯采用乙二醇-水混合作为传热流体，相比纯电加热丝直接加热的结构，流体载热能够让加热芯表面温度更均匀，避免局部温度过高引爆周边可燃介质，同时该传热介质的防冻特性能够适配最低-45℃的极端低温环境，即使在严寒区域的户外作业场景，也不会出现芯体冻裂损坏的问题，

　　设备设计的额定工作周期为6000次，能够满足工业场景长期高频使用的可靠性要求。在三维建模过程中，需要重点还原隔爆结合面的结构尺寸精度，这类防爆设备的隔爆面间隙、长度是直接影响防爆性能的核心参数，建模时不能随意简化隔爆面的止口结构、密封槽结构，同时散热翅片的排布间距、送风蜗壳的流道型线也需要准确还原，因为这些结构直接影响设备的换热效率与送风射程，对于后续做设备安装布局模拟、气流场仿真分析的使用者来说，准确的结构模型能够大幅减少现场安装调试的试错成本。另外设备侧部的安装固定孔位、接线腔的进线接口位置也需要准确定位，方便设计人员在做厂区整体机电布局时，提前预留安装支架、线缆走线的空间，避免现场安装时出现孔位错位、线缆长度不足的问题。
