壁挂式防爆对流加热装置结构设计

　　在石化厂区、油气炼制车间这类存在易燃易爆气体混合物的1区、2区危险作业场所，常规采暖设备极易因电火花、外壳防护不足引发燃爆事故，这款防爆对流加热器正是针对这类严苛工况开发的专用采暖设备，从结构设计到安装逻辑都完全贴合危险场所的安全规范要求。设备整体采用超薄壁挂式结构，核心设计思路是利用空气自然对流原理完成热量传递，不需要额外配置风机组件，既减少了运动部件带来的故障点，也避免了风机运转可能产生的电火花风险，从根源上适配防爆场景的安全需求。设备外壳采用NEMA4级防护结构，整体由16号钢冲压成型，外表面做环氧纹理粉末涂层处理，不仅能抵御作业现场的飞溅液体、粉尘侵入，还能耐受轻度腐蚀环境，不管是室内生产车间还是半室外的作业工位，

　　都能长期稳定运行，不会因为外壳锈蚀、密封失效降低防爆防护等级。从安装边界来看，设备设计为附带壁挂支架的墙面安装形式，安装时必须严格遵循安全间距要求，设备底部距离地面的最小间隙要控制在9英寸，这个尺寸不是随意设定的——底部预留足够空间是为了保障冷空气能顺畅从设备底部进风区域进入加热腔体，避免进风受阻导致热量在设备内部淤积，既影响采暖效率，也会带来局部过热的安全隐患。设备适配120V单相供电回路，运行时额定电流为6.7安培，内部气流组织采用底进上出的自然对流路径，冷空气从设备底部格栅进入后，经过内部加热元件完成热交换，受热后的空气自然上浮从设备顶部出风结构排出，在作业区域内形成稳定的空气循环，逐步提升环境温度，

　　不会出现直吹式采暖带来的局部温度过高、人员体感不适的问题。这款设备的额定适用环境温度上限为40℃，选型时需要注意作业场景的基础环境温度不能超过这个阈值，避免设备长期在超温环境下运行触发过热保护、缩短使用寿命。在实际应用场景中，这类加热器常被布置在炼油厂的巡检通道旁、化学加工车间的操作工位侧、工业控制室的外墙区域、油气储运站的值守点位，还有气流系统的热循环补温点位、环境温度管控要求较高的换热设备周边，用来维持作业区域的基础环境温度，避免低温导致设备管路冻堵、操作人员体感温度过低影响作业效率。不同于普通民用壁挂采暖设备，这款产品的所有结构接缝都做了密封处理，接线部位采用防爆接线腔设计，

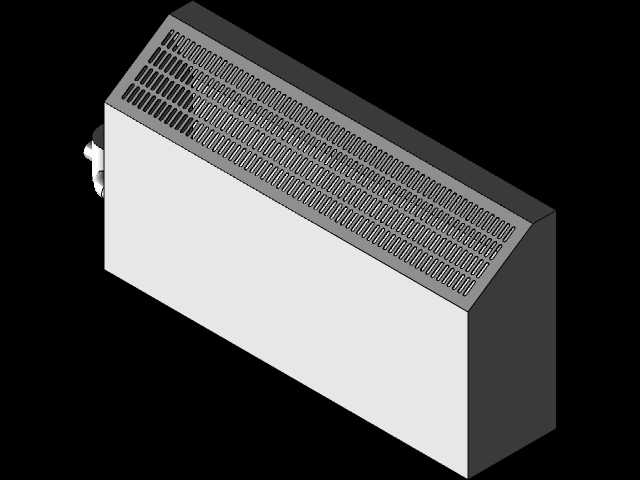

　　完全杜绝内部电气元件产生的电弧与外部易燃易爆气体接触的可能；超薄的壳体设计也让它能适配狭小空间的安装需求，比如管廊下方的狭窄墙面、设备旁的空余墙体位置，不需要占用宝贵的地面作业空间，不会影响现场人员巡检、设备检修的通行空间。在做三维结构建模时，需要重点还原几个核心结构细节：一是壁挂支架的连接孔位与设备背部挂点的配合公差，要保证安装后设备与墙面的贴合度，避免长期运行出现松动脱落；二是底部进风格栅与顶部出风格栅的开孔率，要匹配自然对流的气流量需求，不能因为建模时随意调整格栅密度影响实际对流效果；三是外壳的折弯圆角与焊接接缝位置，要符合NEMA4防护等级的结构要求，接缝处的密封槽结构要完整还原，才能保证后期做密封结构设计时能匹配对应的密封胶条选型。设备整体的重量分布经过优化，壁挂安装后重心完全贴合墙面，不会出现前倾下坠的应力集中问题，对安装墙面的承重要求较低，普通的砖混墙面、钢结构立柱侧面都可以通过适配支架完成安装，不需要额外做墙面加固处理，能大幅降低现场安装的施工成本与改造工作量。
