防爆型强制送风空气加热装置

　　这款防爆送风加热器的三维建模，完全围绕危险作业场景的实际使用需求展开，建模过程中优先还原了设备在易燃易爆工况下的结构防护逻辑，没有做多余的装饰性结构设计。从应用场景来看，这类设备主要部署在存在易燃易爆气体或粉尘的1区、2类危险作业区域，比如化工生产车间的冬季工位补温、面粉加工车间的低温环境升温、粮食仓储区域的冬季防冻保温、农业设施的低温时段采暖，还有户外露天作业的低温施工点位供暖，这些场景既要求设备能稳定输出热风，又绝对不能因为设备自身的电气火花、表面高温引发燃爆风险，所以建模时每一处结构都对应了实际的防爆设计要求。

　　设备的核心功能是通过风机强制对流实现空气升温，区别于普通民用暖风机，它的送风射程经过专门设计，常温工况下热风有效投射距离可达24英尺，能够覆盖较大的作业区域，额定工况下的气流量为580CFM，既可以实现小范围的快速升温，也能通过持续送风维持大空间的温度均衡。设备的加热芯体采用乙二醇-水混合作为传热介质，相比纯电加热的直接发热结构，这种介质传热的方式能让发热表面温度更均匀，避免局部温度超过危险介质的燃点，同时也能减少加热芯的热冲击损耗，设备的额定工作循环寿命可达6000次，满足工业场景长期连续使用的需求。

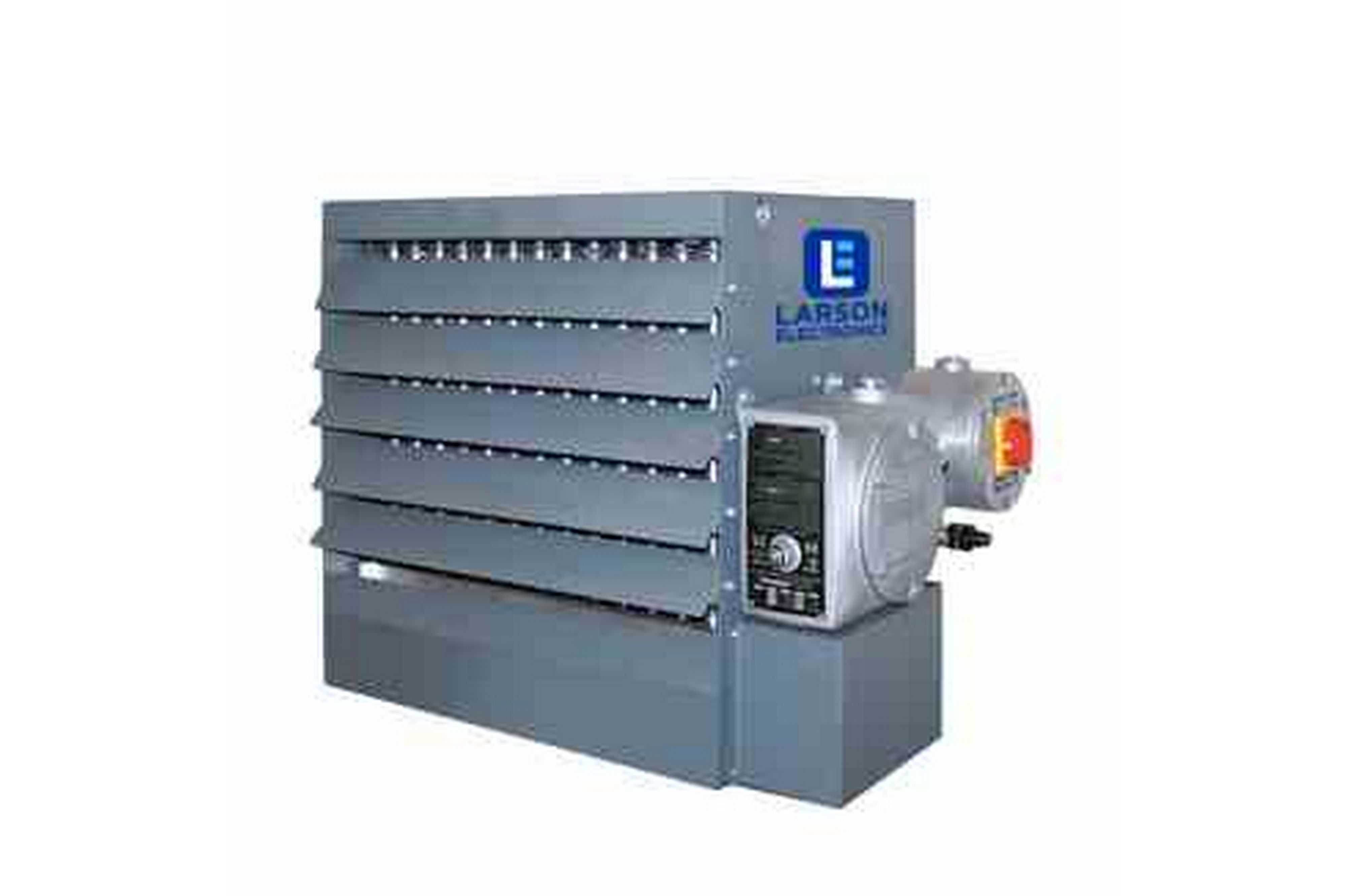

　　从结构设计思路来看，设备主体外壳采用14号钢搭配铝制构件制作，钢质部分承担主要的结构强度与防爆防护作用，铝制构件则用于优化散热重量平衡，所有电气连接部位都做了隔爆处理，配套的电机、控制旋钮、接线端口都集成在侧面的隔爆腔体内，隔爆腔体的结合面间隙、法兰厚度都符合防爆标准的要求，即使腔体内部出现燃爆，也不会将火焰传导到外部危险环境中。设备正面设置了可调式百叶窗结构，操作人员可以根据实际需求调整出风方向，不需要额外加装导风配件，百叶窗的调节阻尼经过设计，调整到对应角度后不会因为送风振动自行移位。设备自带不锈钢铝制泄压阀，当内部因为异常工况出现压力升高时，泄压阀会自动开启释放压力，避免壳体出现结构性损坏，同时泄压方向设计为朝向无人员操作、无易燃易爆物料堆积的侧方，防止泄压时对周边造成影响。

　　关于安装边界，这款设备的推荐安装高度为8英尺，也就是距离地面2.4米左右的位置，建模时还原了设备背部的安装挂点结构，挂点的承重冗余按照设备总重量的3倍设计，既可以采用壁挂式安装在建筑墙体、钢结构立柱上，也可以搭配支架做落地式安装，安装时需要预留侧面接线腔的操作空间，至少留出15厘米的间隙方便接线与后期维护，设备的进风侧不能有遮挡物，距离墙体或其他设备的距离不能小于30厘米，避免进风阻力过大影响送风效率，出风侧不能直接对着易燃易爆物料、精密仪器直吹，要保持至少3米的安全距离。设备的控制部分集成在侧面的隔爆面板上，包含温度调节旋钮、电源开关、运行状态指示灯，所有操作部件都做了防爆密封处理，操作人员不需要打开隔爆腔体就能完成所有参数调整，日常维护只需要定期清理进风侧的防尘滤网，检查泄压阀的活动是否顺畅，不需要对内部结构做频繁拆解。

　　建模过程中特意还原了设备的焊缝、紧固件位置、标识铭牌的细节，所有的安装孔位、连接结构都和实际产品1:1对应，方便结构设计人员直接参考做安装支架的配套设计，也能让设备选型人员直观了解设备的外形尺寸、接口位置，提前规划现场的安装布局，避免后期安装时出现空间干涉、接线距离不足的问题。设备的表面做了防腐喷涂处理，能够适应潮湿、有轻微腐蚀性气体的作业环境，即使在户外临时使用，也能抵御常规的雨淋、粉尘侵蚀，不会因为短期的恶劣环境出现外壳锈蚀、电气部件短路的问题。
