电话听筒外壳注塑结构三维设计

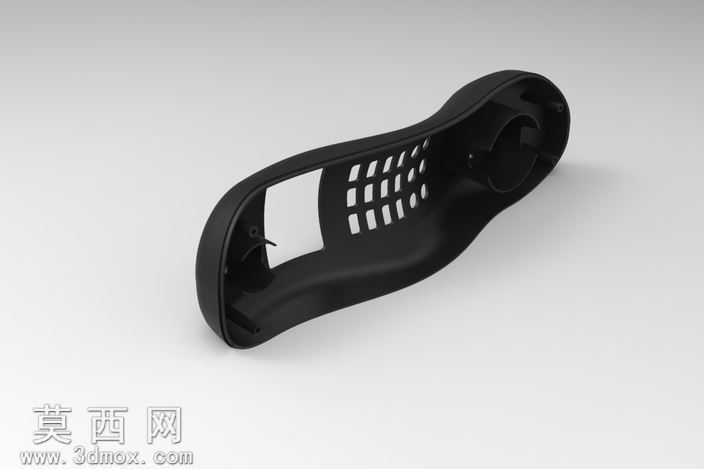

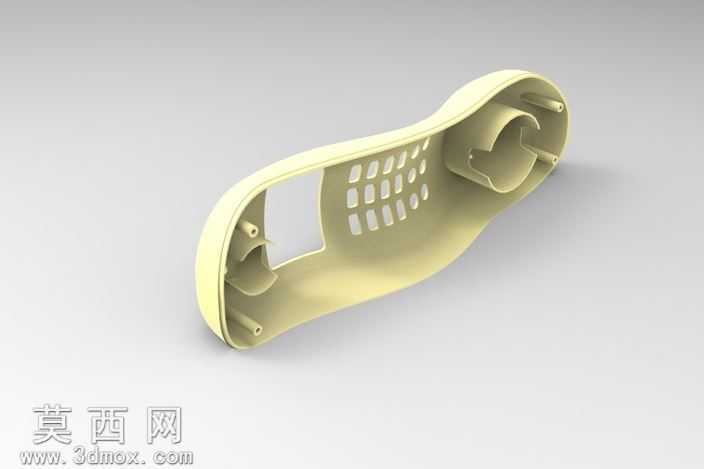

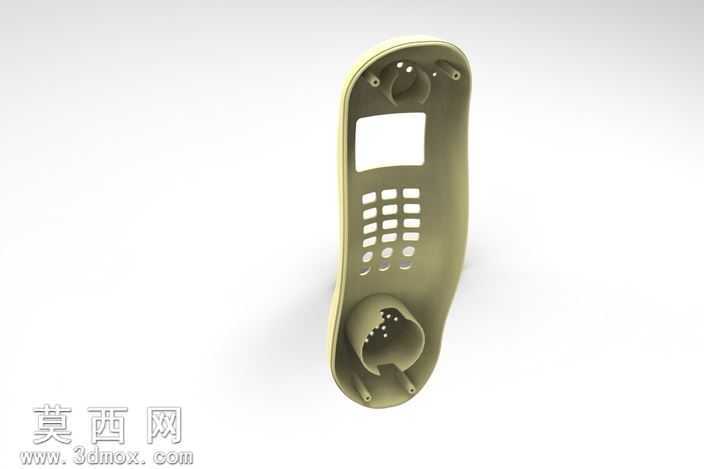

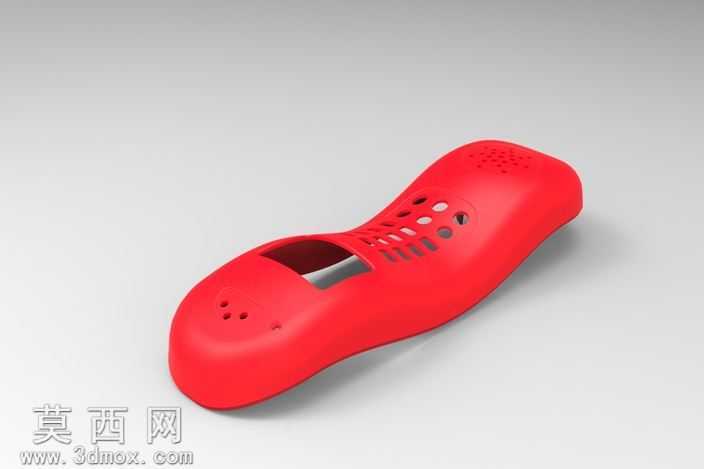

本作品为电话听筒外壳的三维结构设计，采用SolidWorks软件完成全参数化建模，整体建模过程遵循注塑件设计规范，从产品功能需求出发完成壳体的结构搭建。建模初期先绘制听筒外壳的整体轮廓草图，以人体工学握持弧度为基准构建主体曲面，通过放样、拉伸、抽壳等基础特征完成壳体基础形态的塑造，抽壳厚度均匀控制在1.8mm，符合常规ABS塑料注塑的壁厚要求，避免后续注塑生产出现缩痕、填充不足等缺陷。壳体表面设计有矩阵式排布的出声孔阵列，通过线性阵列特征完成孔位的均匀排布，孔位边缘做0.2mm的圆角过渡处理，既提升出声效果，也避免锐边在生产和使用过程中产生毛刺、划伤等问题。壳体内部设计有多组定位柱与卡扣安装位，定位柱采用带加强筋的柱位结构，加强筋厚度控制在壁厚的0.6倍，防止柱位位置出现缩水痕迹，卡扣结构按照常用电话机装配的扣合量设计，保证上下壳装配后的连接强度，同时预留了按键区域的镂空窗口，窗口边缘做斜度拔模处理，适配后续模具的脱模需求。渲染阶段采用哑光米黄色ABS塑料材质，调整材质的漫反射、粗糙度参数还原普通塑料外壳的真实质感，场景采用柔和的漫反射打光，清晰呈现壳体的内外结构细节，包括内部的支撑筋位、安装柱的排布、出声孔的通透效果。整体设计兼顾了产品的握持手感、装配可行性与注塑生产工艺性，所有结构特征均做了对应的拔模斜度处理，转角位置统一添加圆角过渡，减少应力集中的同时提升模具使用寿命，完整还原了电话听筒外壳从概念形态到可生产结构的设计过程，可用于注塑模具设计参考、产品结构教学演示等场景。
