支架式24寸防爆落地工业通风扇结构

　　在石油炼化、化工生产、粉尘加工这类存在易燃易爆蒸汽、气体或粉尘的危险作业场景中，普通民用风扇的电火花、高温部件极易成为点火源，引发燃爆事故，这类场所的通风冷却设备必须满足防爆设计要求，这款支架式24寸防爆风扇正是针对这类I类、II类危险环境开发的局部通风冷却设备。从实际使用场景来看，它可覆盖工业厂房作业点局部降温、石油天然气设施周边通风、加工车间易燃易爆工位空气置换、航空航天设施密闭区域通风、室内外临时作业点冷却等多种工况，无需复杂的管道布设，落地安装后即可快速投用，适配不同作业面的通风需求。

　　设备的核心功能围绕危险环境安全通风设计，24英寸直径的铝制扇叶经过14度节距调校，运转时可输出超过7980立方英尺每分钟的空气流量，能在作业区域形成稳定的空气流，快速带走设备运转产生的热量或是局部积聚的易燃易爆介质，降低区域燃爆风险。扇叶采用铝材质而非塑料，一方面是避免高速运转时静电积聚，另一方面铝制扇叶的结构强度更高，即使发生意外碰撞也不易产生火花，适配危险场所的使用要求。配套的1/2马力免维护防爆电机自带热保护装置，可在电机过载、温度异常升高时自动切断供电，避免电机过热成为点火源，电机的防爆结构可将内部可能产生的电弧、火花完全封闭在壳体内，不会引燃外部环境中的易燃易爆介质。

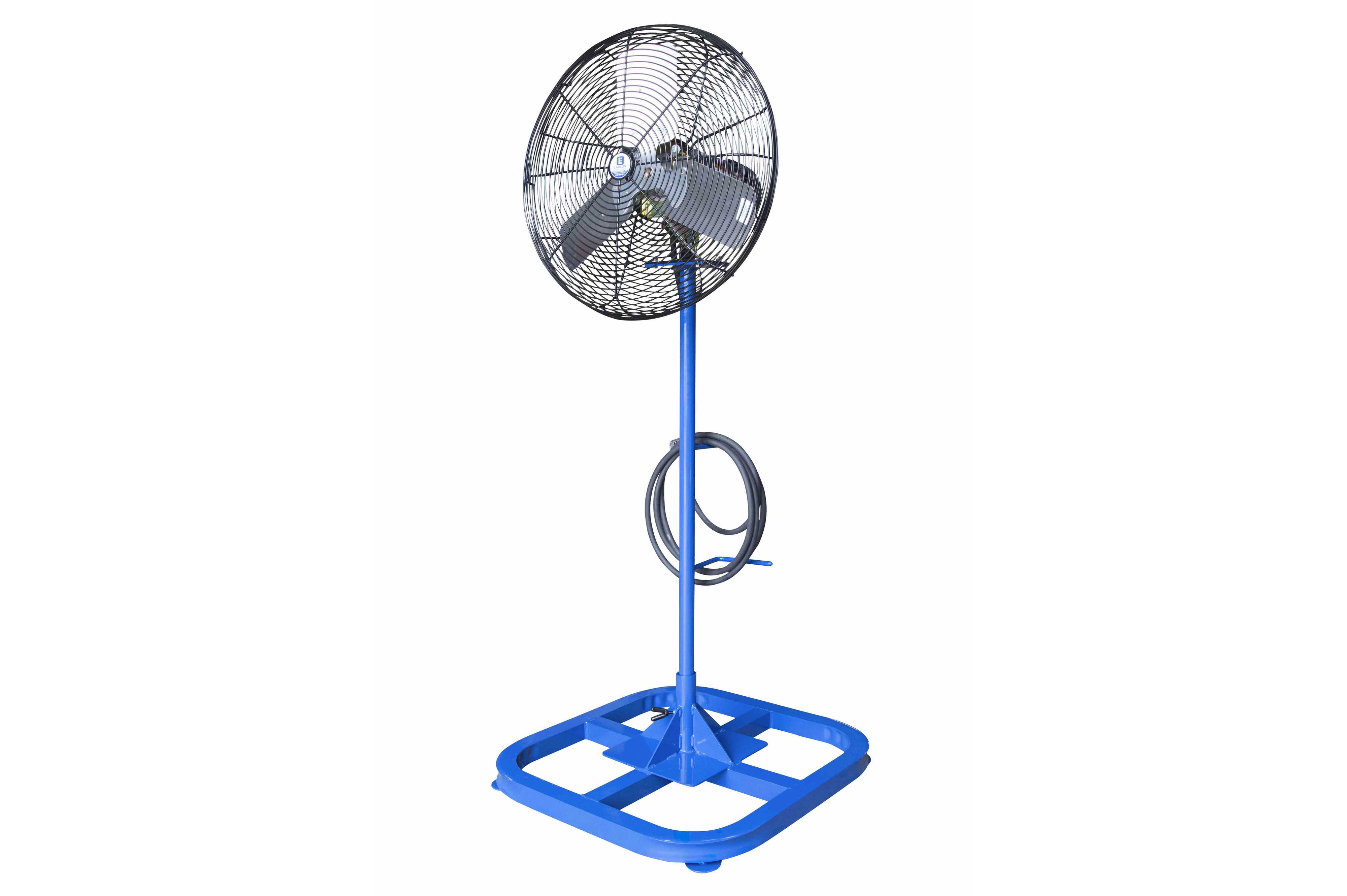

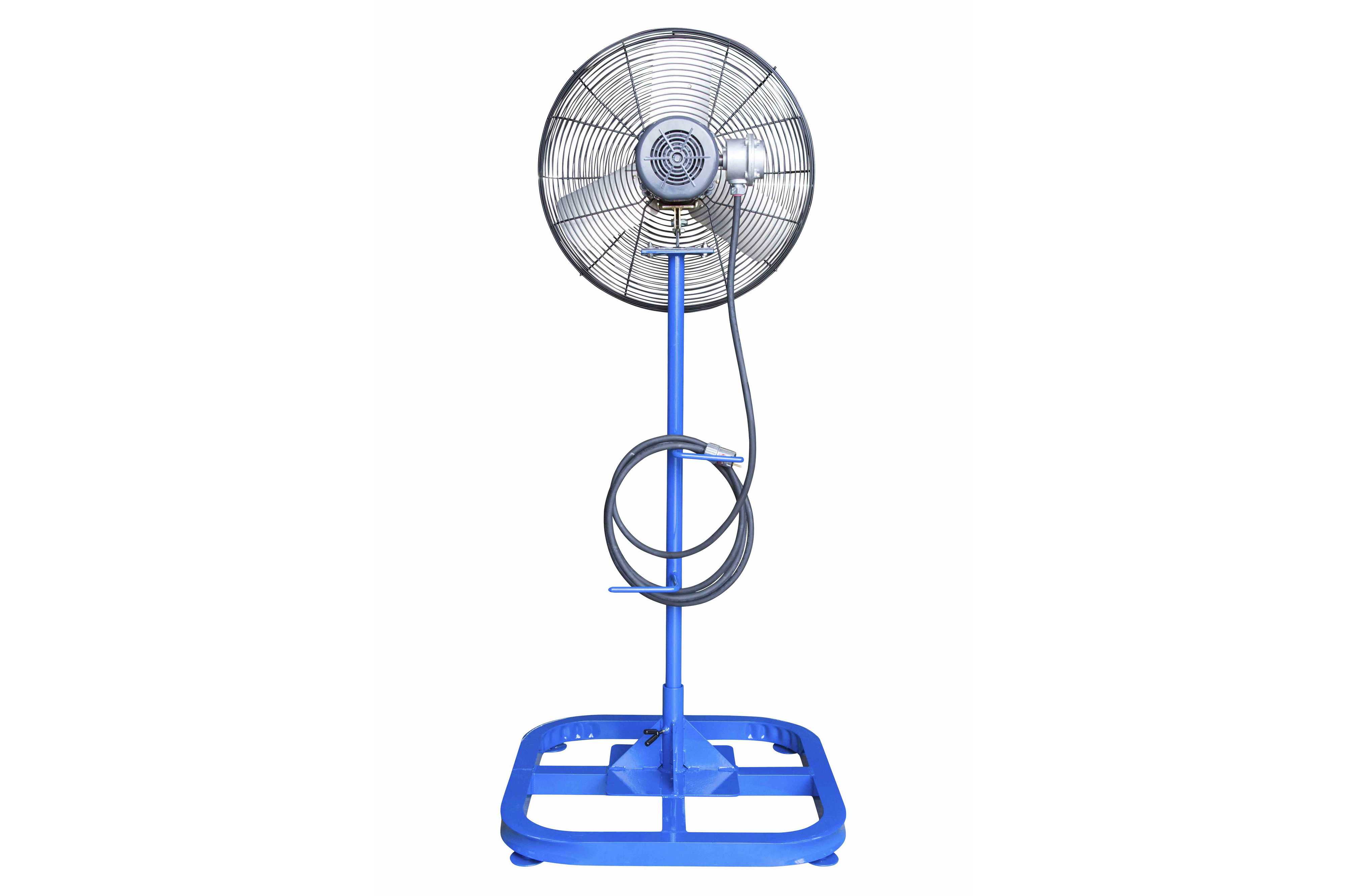

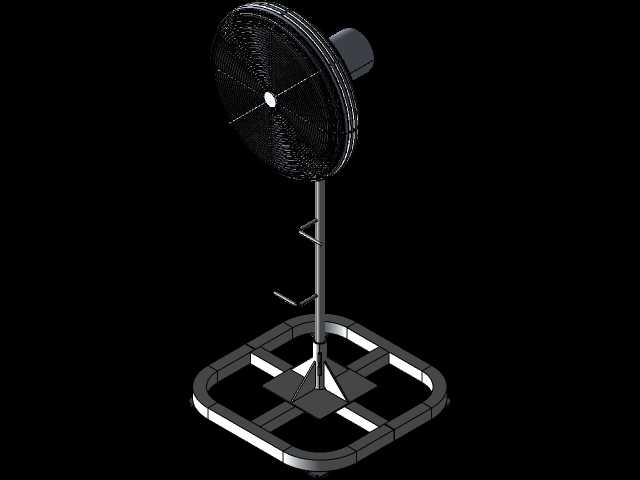

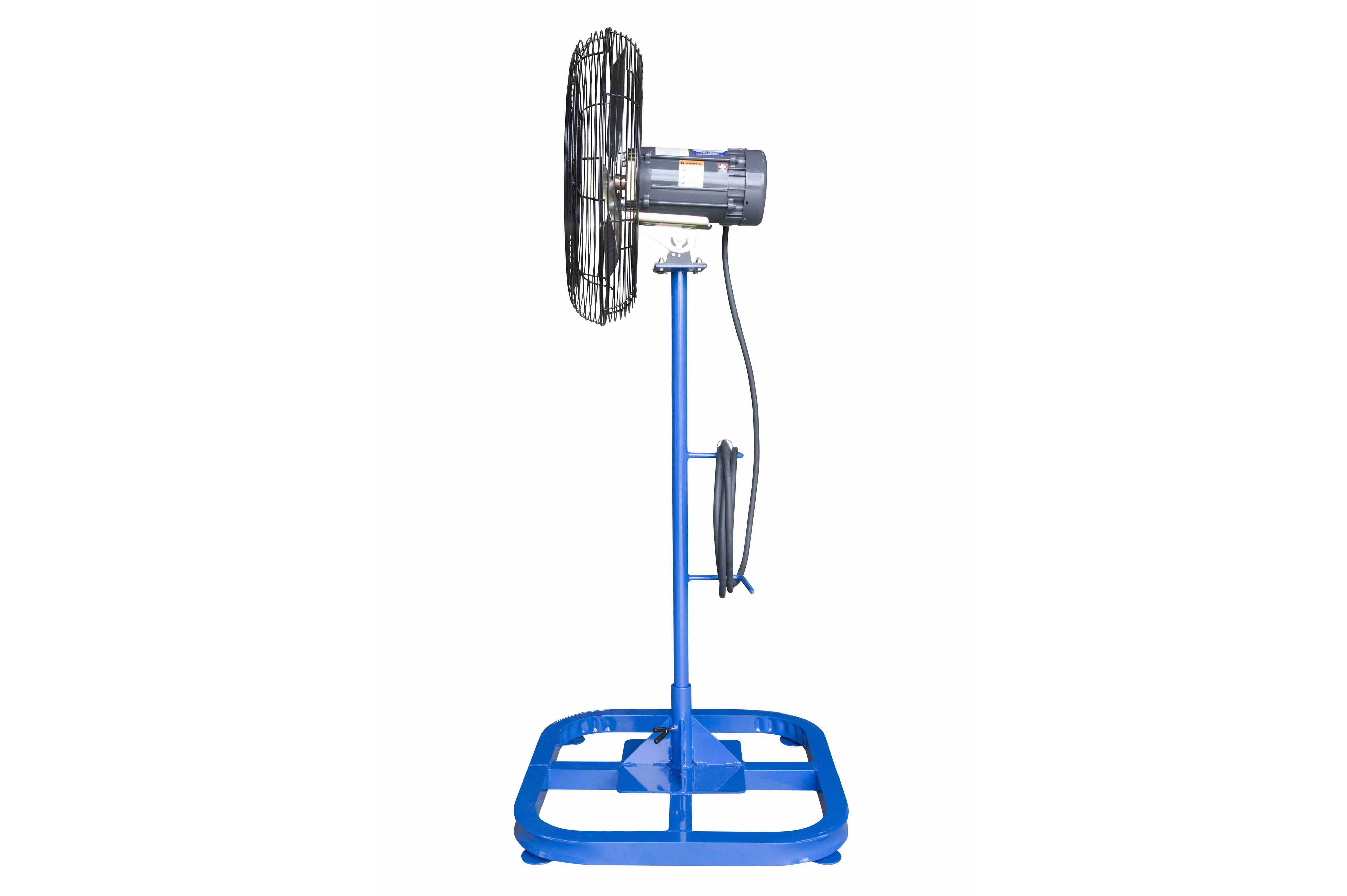

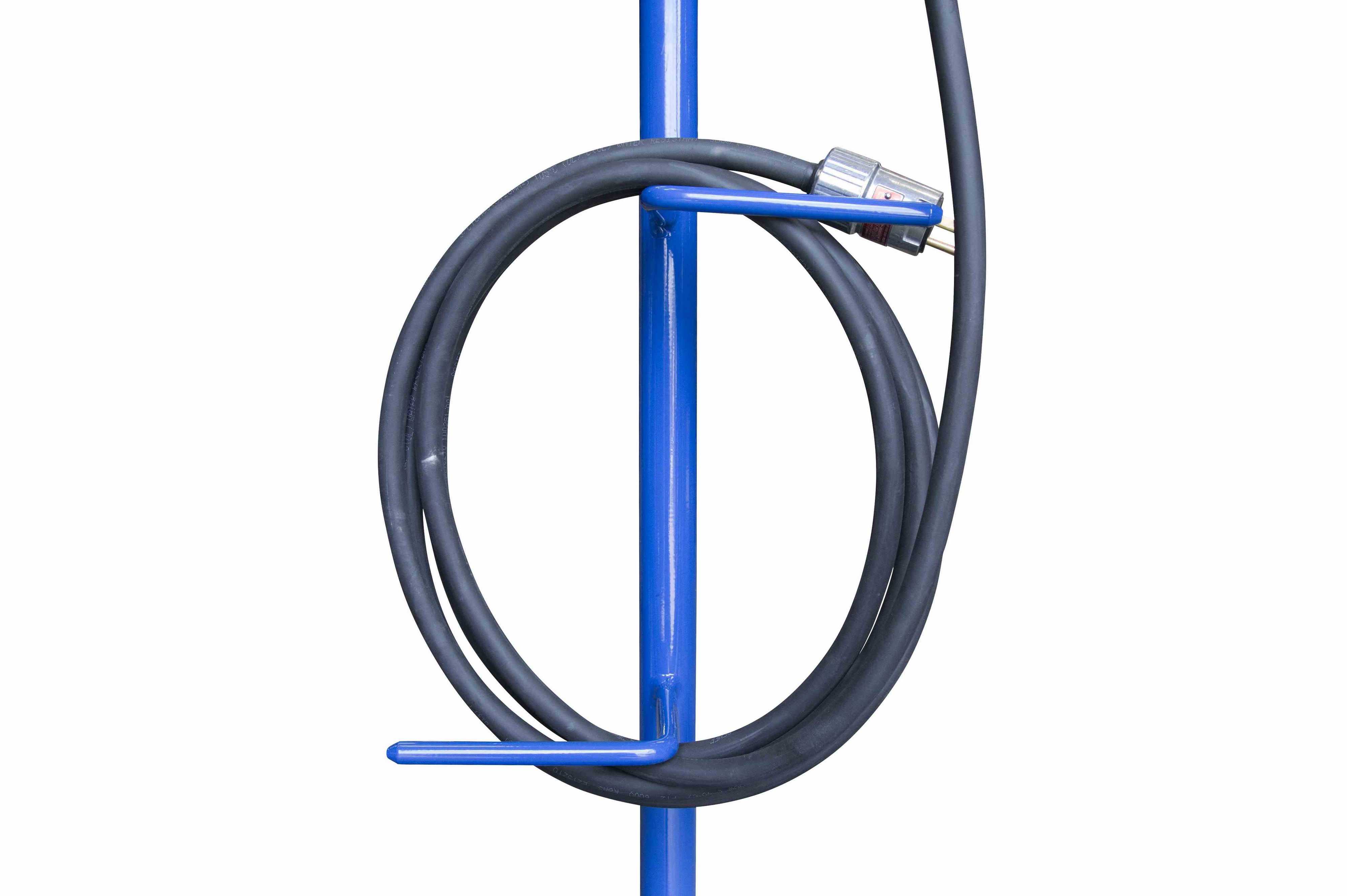

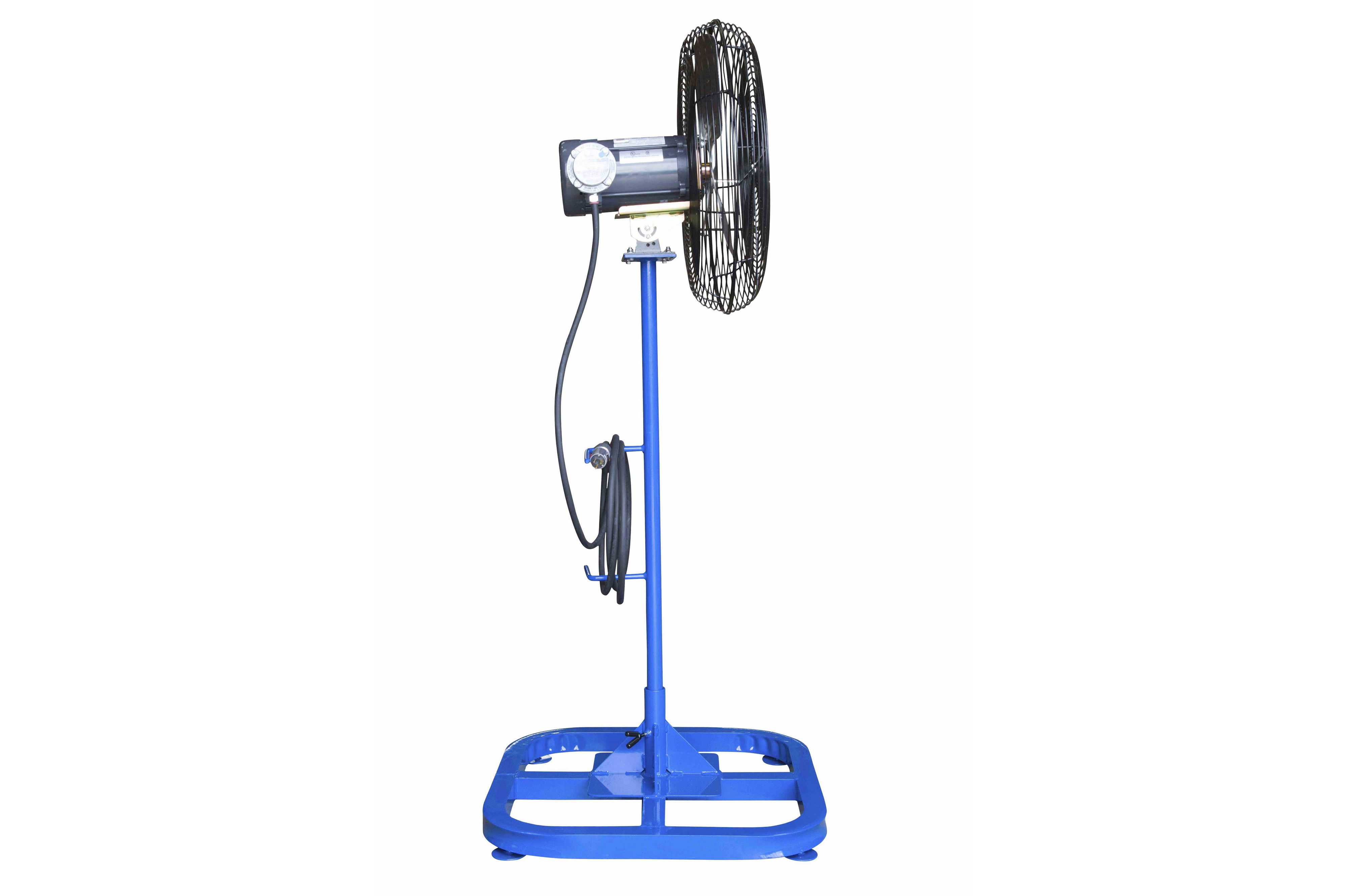

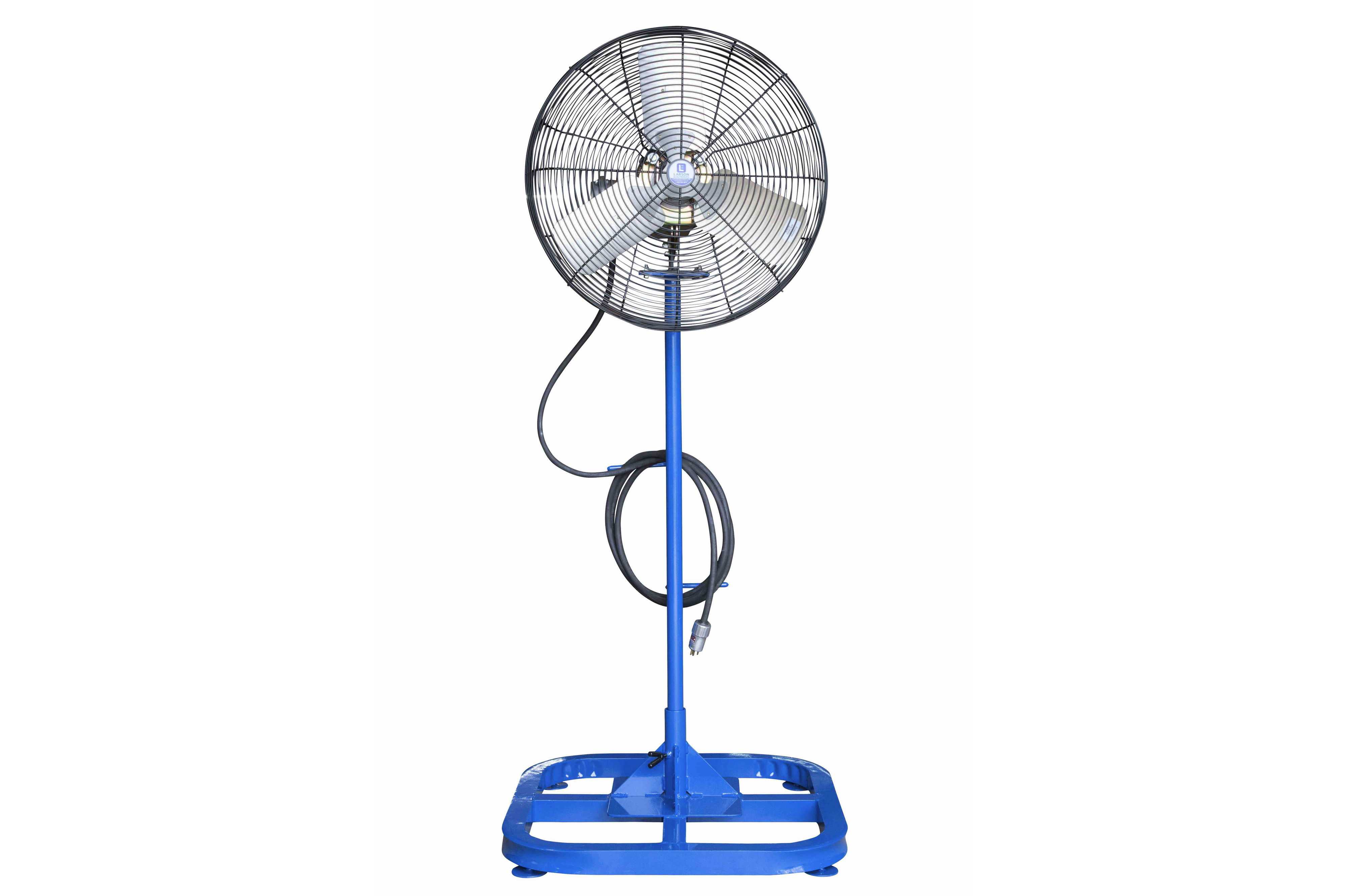

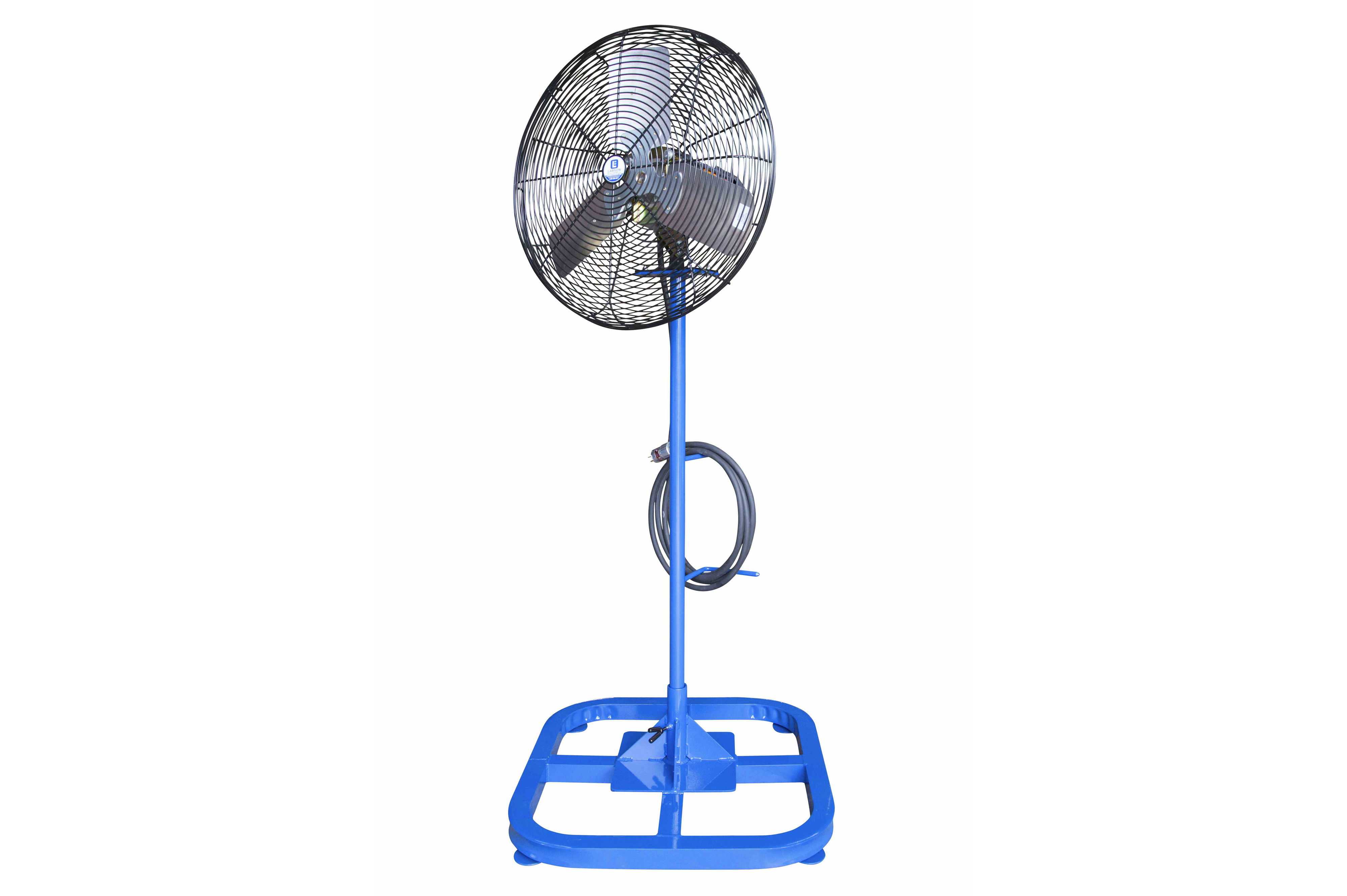

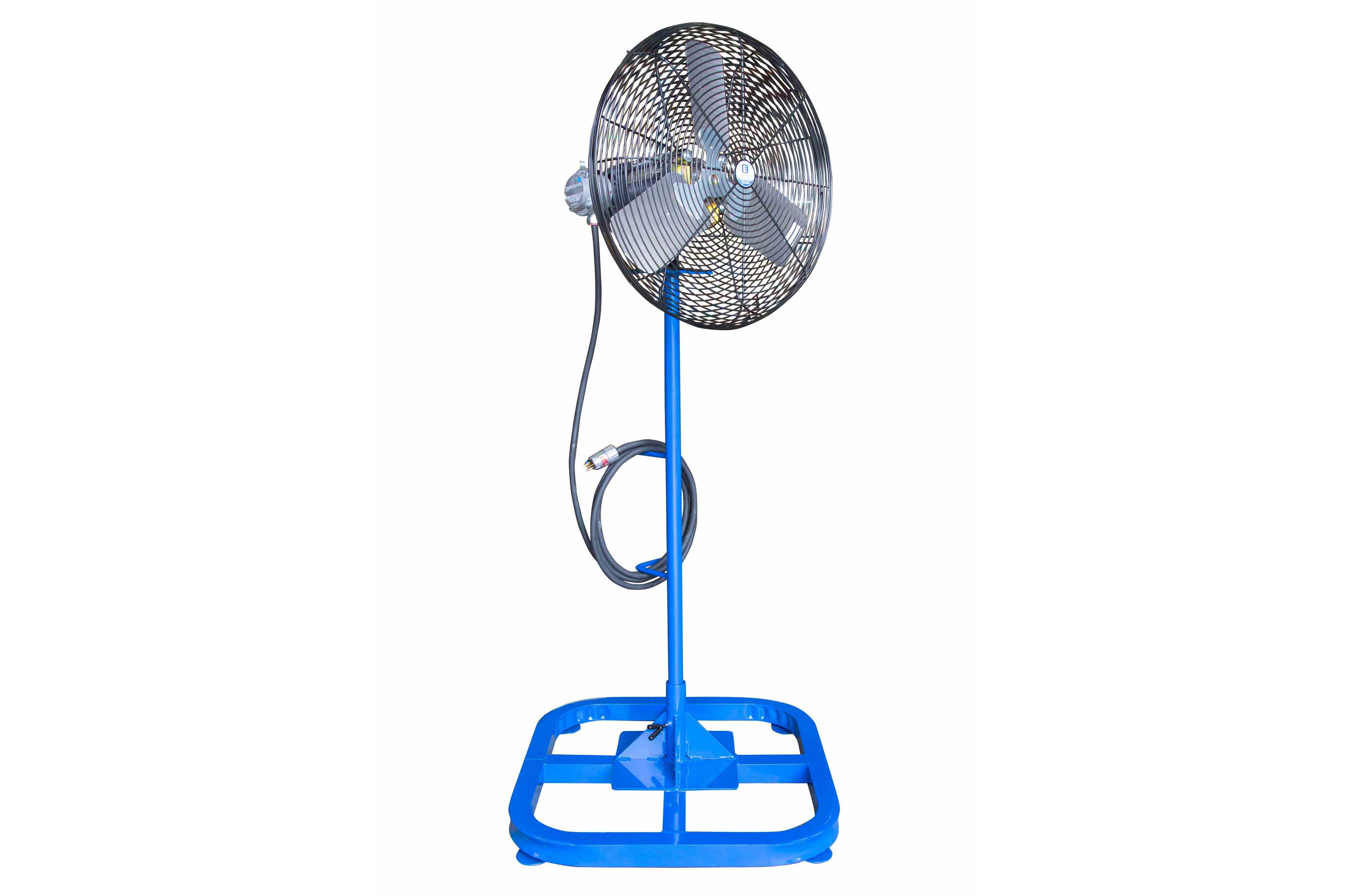

　　从结构设计思路来看，这款风扇采用落地支架式结构，重型底座采用框架式方形结构，配重经过调校，整机重量达78磅，重心低且支撑跨度足够，即使在车间有作业车辆通行带来的地面振动、或是户外作业遇到阵风的情况下，也能保持稳定不倾倒，无需额外打膨胀螺栓固定地面，可根据作业点的位置变化灵活移动调整位置。立杆采用金属管材制作，高度适配站立作业面的通风需求，扇头角度可根据冷却区域的位置进行俯仰调整，可对准设备发热部位或是人员作业区域精准送风。配套的15英尺10/3 SOOW耐磨耐油电缆，可适配车间地面拖拽、油污环境敷设的使用要求，电缆外层的橡胶护套具备耐磨损、耐油污、耐老化的特性，避免长期使用后电缆绝缘层破损引发漏电或火花风险；电缆末端配套对应电压等级的防爆插头，插头与防爆插座插接后可形成隔爆结合面，避免插接过程中产生的火花外泄，其中115V电压版本适配5-15或5-20规格防爆插座，208-230V电压版本适配6-20规格防爆插座，不同电压等级的插头做了防混插设计，避免错接电压损坏设备。

　　从安装边界来看，这款风扇的底座占用地面尺寸约为600mm见方，安装时需预留底座周边至少200mm的操作空间，方便人员移动调整位置；扇头处于水平状态时整机高度约1.8米，扇叶直径24英寸即约610mm，安装位置需避开周边的管线、设备突出结构，保证扇网运转时与周边障碍物的距离不小于300mm，避免进风、出风受阻影响通风效率，同时防止扇网剐蹭周边物体产生火花。扇网采用密集金属网结构，网孔间隙小于12mm，可避免作业人员肢体或是外部杂物意外接触运转中的扇叶，同时金属网的结构强度足够，即使受到轻度碰撞也不会变形触碰扇叶。设备的表面采用粉末涂层处理，具备耐腐蚀、耐候的特性，可在室内或是有轻度腐蚀的户外环境长期使用，涂层不易脱落生锈，降低日常维护的工作量。

　　在实际选型使用时，需根据作业区域的防爆等级、供电电压等级选择对应版本的设备，使用前需确认供电回路的过载保护参数匹配电机额定电流，115V版本额定工作电流为9.8安培，208-230V版本额定工作电流为4.9安培，避免回路过载引发线路发热。设备的维护无需复杂拆解，日常仅需定期清理扇叶、扇网上积聚的粉尘油污，检查电缆外皮是否有破损、防爆插头的隔爆面是否有损伤即可，免维护的电机结构无需定期加注润滑脂，可降低长期使用的维护成本。相较于管道式通风系统，这种落地支架式防爆风扇的部署灵活性更高，无需提前布设通风管道，可针对临时作业点、固定工位的局部通风需求快速布设，尤其适合厂房内分散的发热设备点位冷却、检修作业时的临时通风等场景，在保证防爆安全的前提下，兼顾通风效率与使用便捷性。
