支架式24英寸防爆落地工业冷却风扇

　　在存在易燃易爆蒸汽、气体或粉尘的危险作业场景中，普通民用风扇的电气火花、叶片摩擦静电都可能成为引爆源，这类场景的局部通风冷却一直是工业安全管控的重点环节，这款支架式防爆风扇正是针对这类I类、II类危险环境设计的专用通风设备，从结构到电气配置全链路满足防爆场景的使用要求。

　　从实际应用场景来看，这类风扇的覆盖范围极广，石油天然气开采及储运场站的户外作业区、炼化工厂的装置周边、化工生产车间的操作岗位、航空航天设施的特殊作业区、建筑施工的密闭防爆作业面、工业场所的设备散热点位，都可以看到这类设备的身影。不同于普通工业风扇仅能在常规安全区域使用，这款设备的所有电气部件、结构设计都围绕危险环境的安全要求打造，哪怕在持续存在易燃易爆介质的区域长期运行，也不会产生足以引爆环境介质的风险源。

　　设备的核心功能是为作业区域或发热设备提供定向大流量空气输送，24英寸的风轮直径配合14度倾角的三片铝制扇叶，在额定转速下可以形成覆盖直径超过7米的有效送风区域，空气输出流量可达7980立方英尺每分钟，能够快速带走作业区域的积聚热量、吹散局部聚集的易燃易爆介质，同时为岗位作业人员提供舒适的风冷环境，避免高温环境下的作业中暑风险，也能降低设备因局部过热引发的安全隐患。

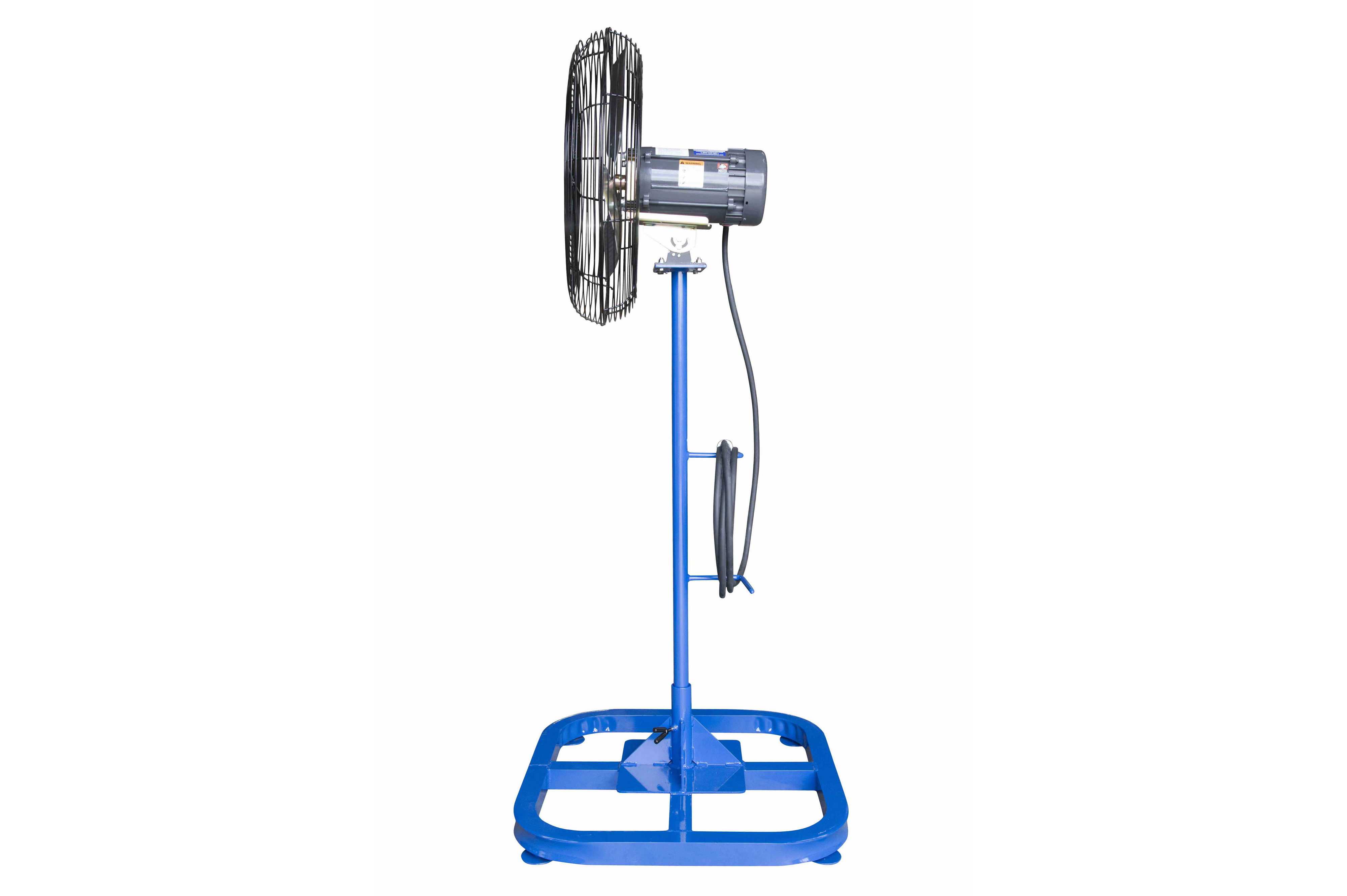

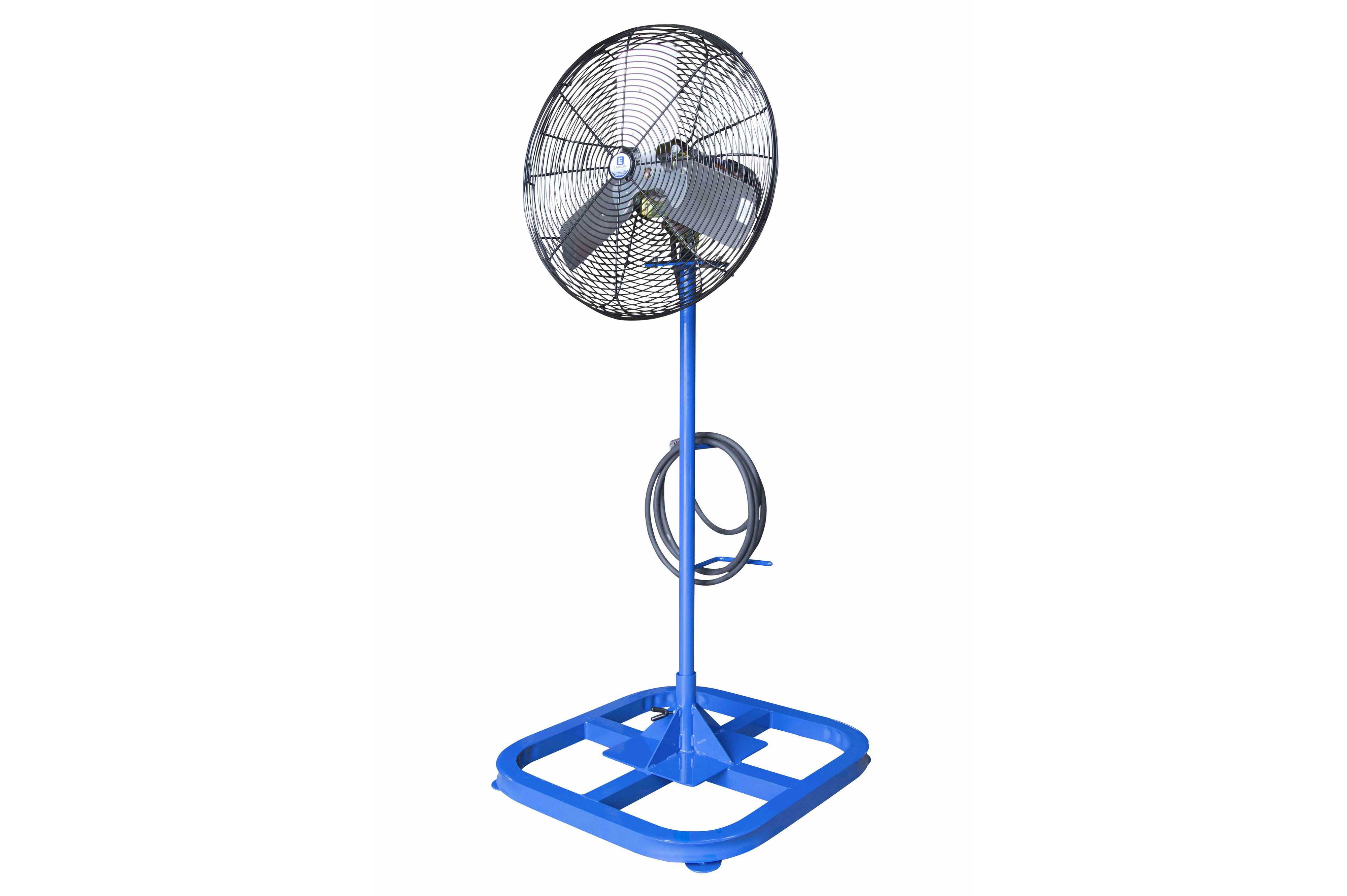

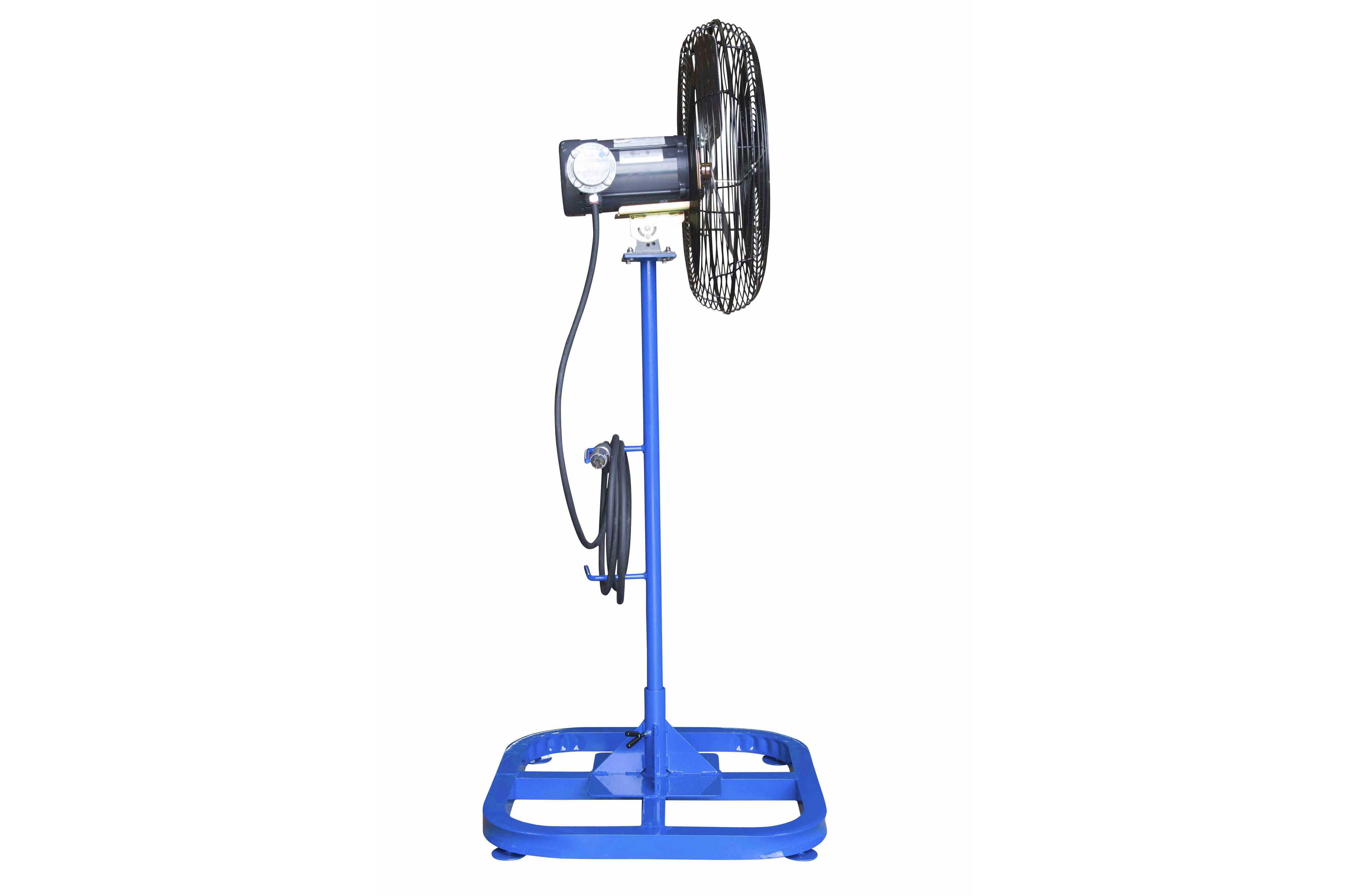

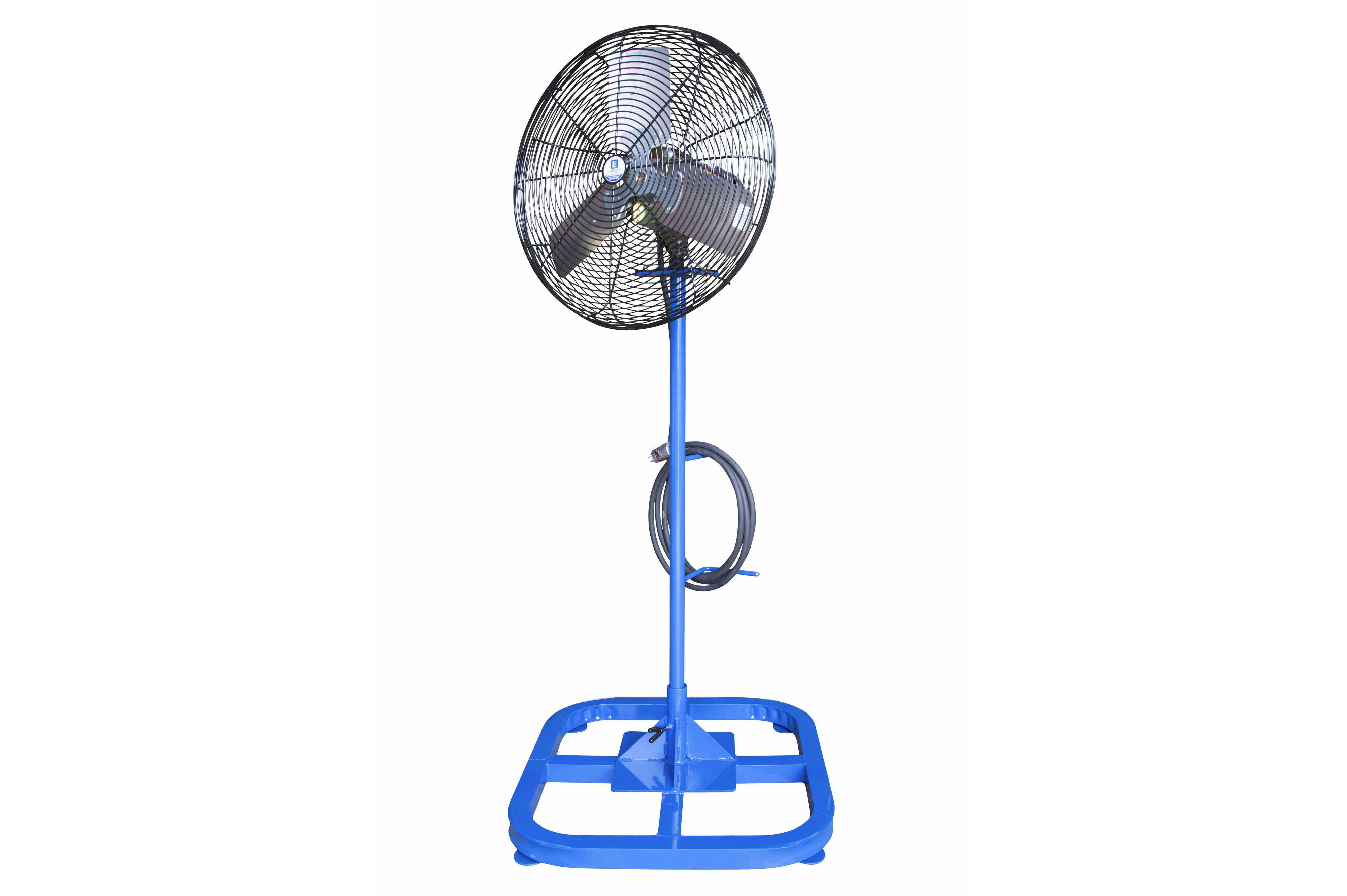

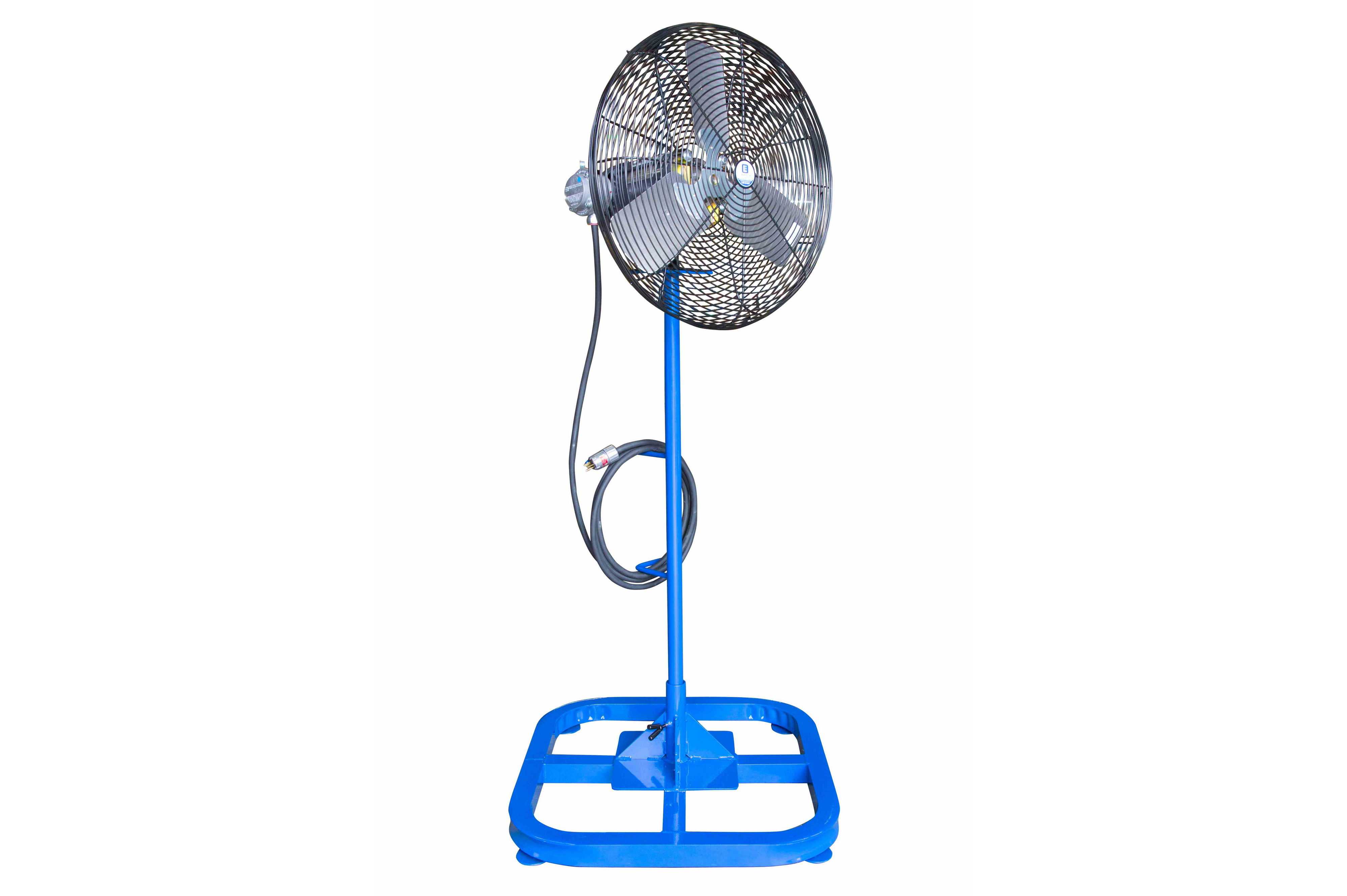

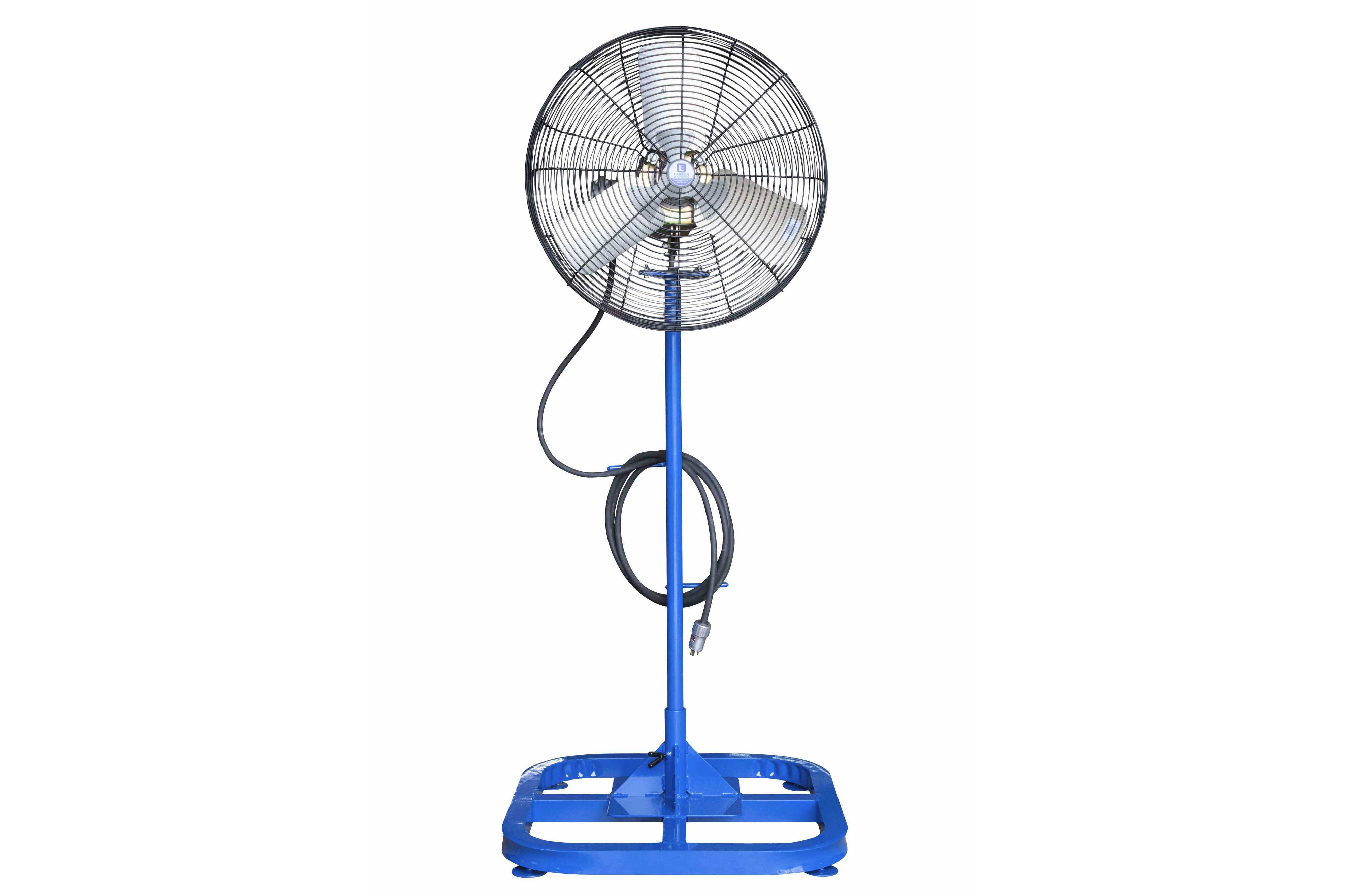

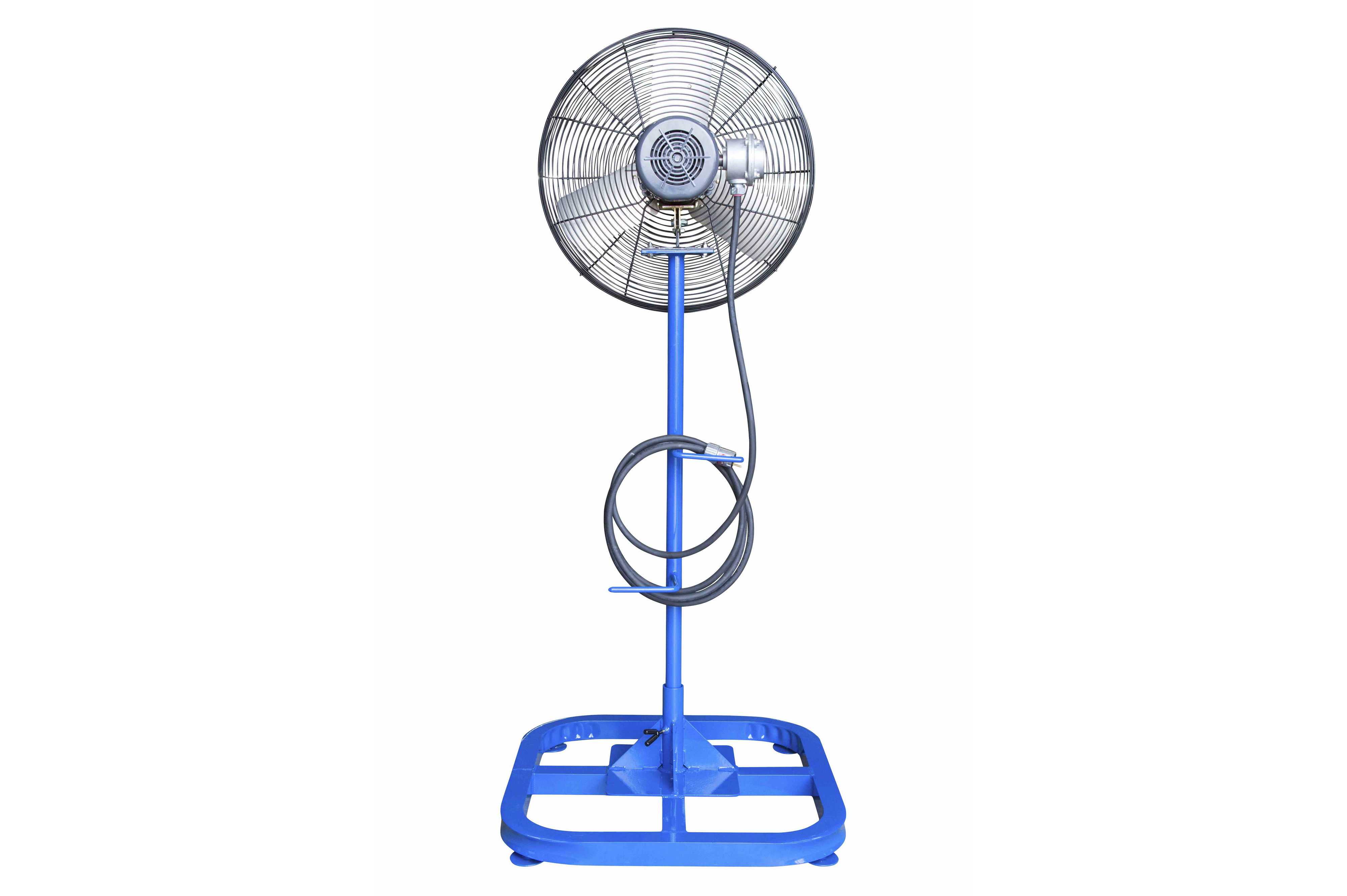

　　设计层面，这款风扇采用了重型方管底座支架结构，底座为框架式方形结构，整体重心极低，放置在地面时具备极强的抗倾倒能力，哪怕在有一定振动的车间地面、或者存在横向气流干扰的户外场景，也能保持稳定放置不会侧翻。支架立杆为钢制圆管结构，表面做粉末涂层防腐处理，能够耐受工业环境中的腐蚀性气体、潮气侵蚀，长期使用不会出现锈蚀掉漆的问题。扇头部分采用密封式防爆结构，所有电气连接部位都做了隔爆处理，配套的电缆为专用防爆SOOW线缆，根据不同电压等级配置对应规格的防爆插头，115V电压版本搭配5-15或5-20规格防爆插头，208-230V电压版本搭配6-20规格防爆插头，插头自带防爆线帽，连接到对应防爆插座后可以形成完整的防爆电气通路，不会在接插部位产生外露火花。

　　扇叶采用铝制材质，一方面重量轻能够降低电机的运行负载，另一方面铝材质在高速运转时即使意外触碰护网也不会产生摩擦火花，符合防爆场景的材料要求。电机采用免维护的1/2HP防爆电机，内置热保护装置，当电机出现过载、过热情况时会自动切断电源，避免电机过热引发风险，电机额定转速为1725RPM，运行平稳振动小，长期连续运行的故障率极低。护网采用钢制喷塑结构，网孔密度符合安全防护要求，既能够保证气流顺畅通过，也能防止异物进入扇叶区域引发意外。

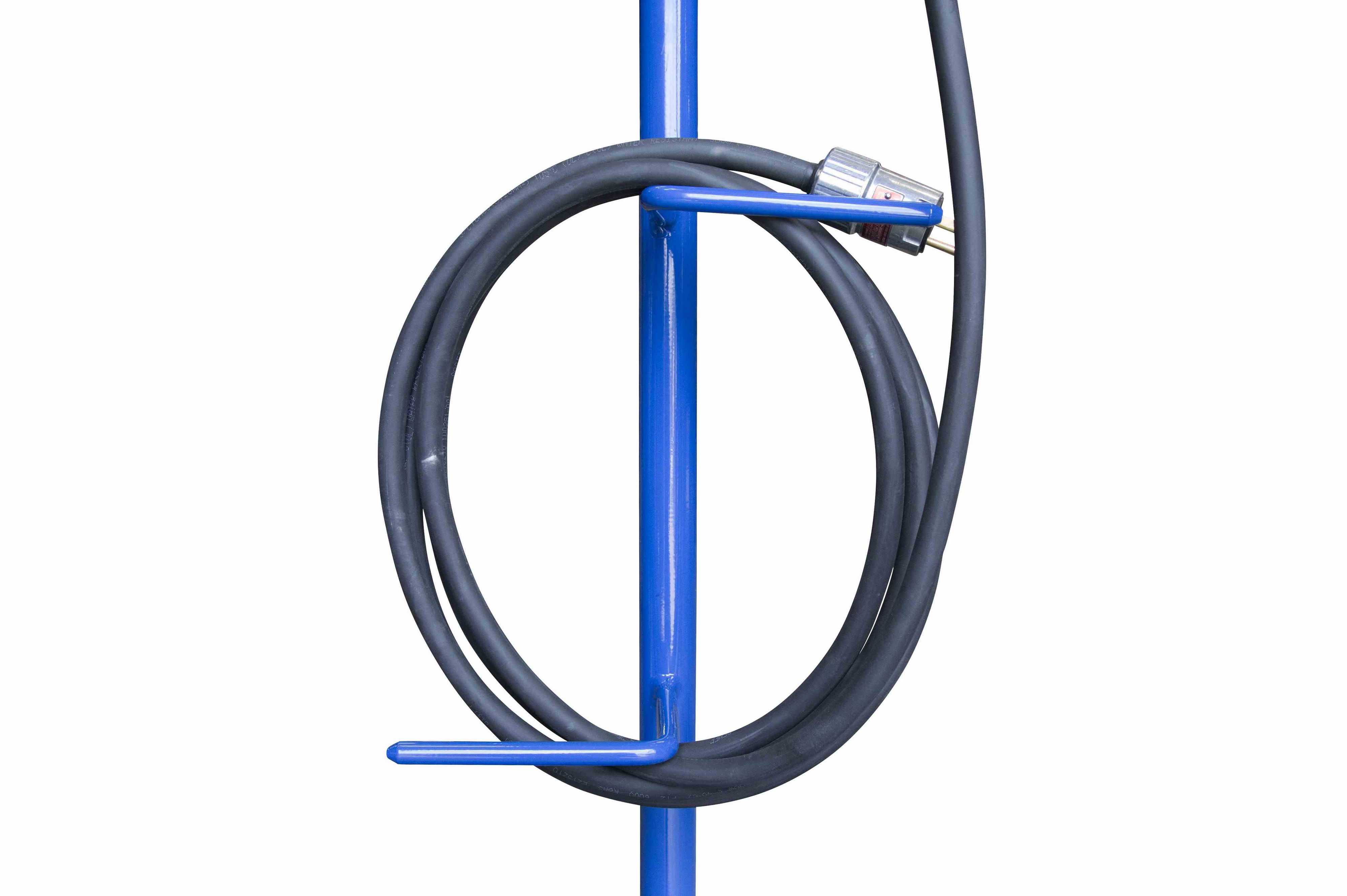

　　安装边界方面，这款风扇为底座落地式安装，不需要额外打膨胀螺栓固定，只需要将底座放置在平整的硬化地面即可投入使用，设备整体重量78磅，移动时可以通过底座的框架结构抬运，也可以配套脚轮实现短距离推移。配套的电缆长度为150英尺，足够覆盖大范围内的电源连接需求，不需要额外再接长防爆线缆，减少了中间接插点的安全隐患。送风角度可以根据使用需求调整扇头的俯仰角度，定向对准需要冷却的区域，不需要额外加装导向风管。

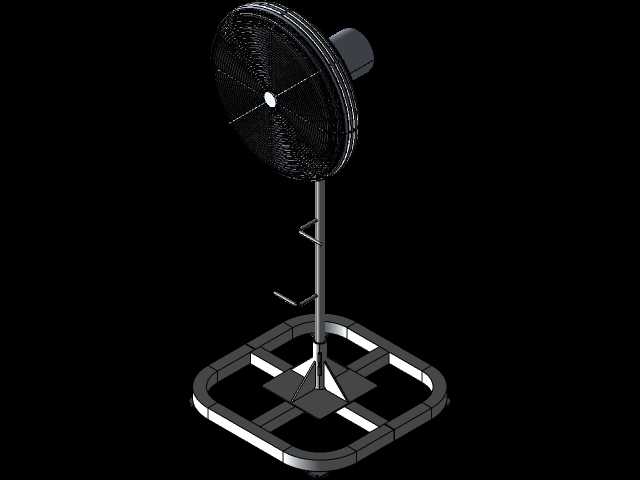

　　在结构建模逻辑上，这款设备的三维模型完整还原了底座框架的折弯焊接结构、立杆的连接固定方式、扇头的俯仰调节机构、护网的压合固定结构、电缆的走线固定方式，所有部件的装配关系都和实物一致，没有做简化省略，既可以用于防爆通风系统的布局仿真，也可以作为工业场景布置的配套模型使用，模型的各个部件都做了独立分组，方便后续做结构拆解、运动仿真或者工程出图使用。不同于普通民用风扇的轻量化设计，这款防爆风扇的所有结构件都做了加厚处理，从壁厚到连接强度都满足工业防爆设备的冗余设计要求，哪怕在恶劣的工业环境下长期使用，也不会出现结构变形、部件松动的问题。
