16寸屋顶安装单相防爆排气扇结构

　　这款16英寸规格的屋顶式防爆排气扇，主要面向存在易燃易爆气体、粉尘的高危通风场景设计，适配炼油厂生产装置区、化工厂原料及成品仓储区、谷物加工产尘车间、化学品储存库房、焊接作业工位、电池更换操作区、实验室通风柜排风、大麻提取洁净区域这类对通风设备有防爆要求的场所，直接安装在建筑屋顶结构上，无需额外占用室内墙面或地面安装空间，可直接将室内危险区域的污浊空气、易燃易爆混合气体直接排至室外高空，避免危险介质在室内积聚引发安全隐患。

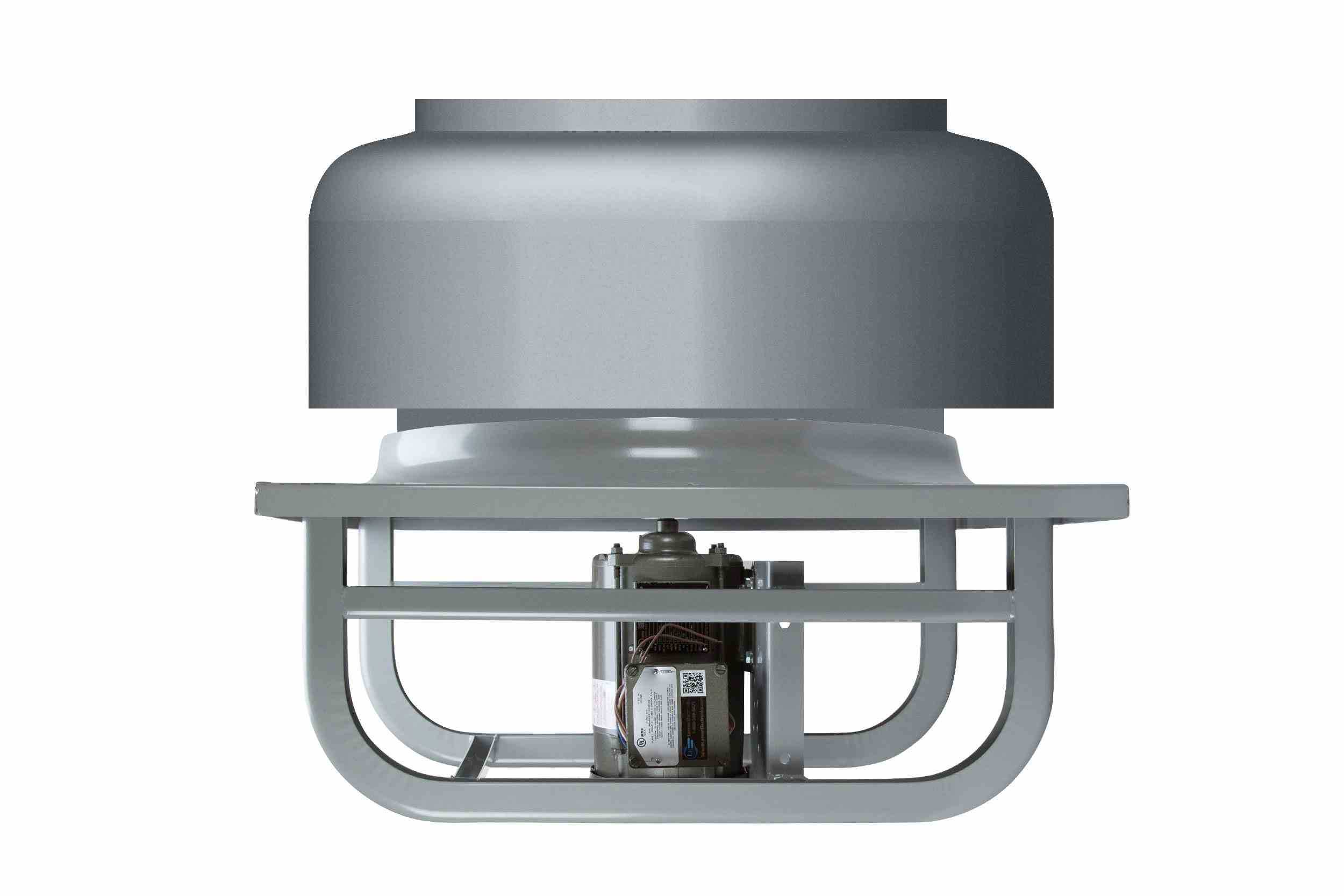

　　从结构设计逻辑来看，整机采用上下分层的布局，上部为风筒及防雨帽结构，下部为安装底座与防护网组件，中间集成动力与风轮部分。上部的防雨帽采用流线型圆弧过渡设计，可在排风时引导气流顺畅向上扩散，同时在雨雪天气可阻挡雨水顺着风筒倒灌进室内，风筒段采用等径直筒设计，可减少气流沿程阻力，提升排风效率。下部的安装底座采用外翻边法兰结构，安装时可直接与屋顶预留的安装洞口周边的钢结构或混凝土基座贴合，通过螺栓紧固完成固定，法兰边可预设密封胶条安装槽，配合耐候密封胶可实现安装位置的防水密封，避免屋顶渗漏。底座下方集成U型金属防护支架，支架内侧设置防鸟网，可阻挡户外鸟类、大型飞虫或杂物通过风筒进入室内，同时不会对排风气流造成过大的阻挡阻力，防护网采用金属材质，满足防爆场景的使用要求，避免非金属材料静电积聚引发风险。

　　动力部分采用全封闭防爆电机，适配单相115V AC供电场景，电机功率为1/4HP，额定转速1725RPM，电机本身具备无火花特性，可适配Class I D组、Class II F&G组这类危险环境的使用要求，电机外壳采用金属密封结构，可阻挡外界易燃易爆介质进入电机内部，同时电机运行时的表面温度控制在对应危险介质的引燃温度以下，避免高温表面引燃周边易燃易爆混合物。风轮采用铝合金材质制作，为螺旋桨式轴流风轮，旋转过程中不会因摩擦、碰撞产生火花，整机额定排风量可达2950CFM，可满足对应面积危险区域的通风换气需求，快速降低室内危险介质的浓度，将其控制在爆炸极限范围以下，提升作业区域的安全系数。

　　安装边界方面，该设备为屋顶垂直安装形式，安装时需确认屋顶预留洞口尺寸与设备底座的安装尺寸匹配，底座的安装法兰需完全覆盖洞口边缘，固定螺栓需采用适配户外使用的防腐材质，螺栓间距需符合结构受力要求，避免长期户外使用出现松动。接线部分采用硬接线方式，接线过程需严格遵循国家电气安装规范以及防爆设备的接线要求，接线盒需采用配套的防爆接线盒，线缆入口需做好密封处理，避免外界易燃易爆介质进入接线腔。设备安装完成后，需确认风轮旋转方向与标识方向一致，防护网、防鸟网安装牢固，无松动部件，通电运行时无异常振动与异响，防雨帽与风筒的连接位置密封可靠，无渗漏隐患。

　　在实际选型应用中，需结合使用区域的危险介质分类、区域通风量需求、屋顶承重能力、供电参数匹配性来确认该设备是否适配，对于存在强腐蚀性介质的区域，还需额外对设备外壳做防腐处理，延长设备使用寿命。设备日常维护时，需定期清理防鸟网、风轮上附着的粉尘与杂物，避免积尘过多影响排风效率，同时定期检查电机运行温度、固定螺栓紧固情况、密封件老化情况，及时更换失效部件，保证设备长期稳定运行，持续为高危作业区域提供可靠的通风保障，降低易燃易爆介质积聚带来的安全风险。
