30A防爆熔断断路器带双铸造轮毂结构

　　在炼油、化工、石化厂区的易燃易爆气体环境中，以及存在易燃粉尘的仓储、危化品处理加工区域，普通配电开关无法满足防爆要求，这类存在I、II类爆炸危险环境的区域，配电通断与过载保护必须采用隔爆型配电装置，本次涉及的这款防爆熔断断路器，就是针对这类高危场景设计的配电通断保护部件。

　　从实际使用场景来看，这类装置常被用于给现场的敏感电子设备、LED照明系统、现场操作终端、小型工艺辅助设备做配电保护，安装位置多在厂区防爆区域的墙面、设备旁支架上，需要同时满足通断操作、过载短路保护、隔爆性能要求。装置的核心保护功能依托内置的三个30A规格250V快速熔断器实现，快速熔断器对电脉冲、浪涌电流、电气尖峰的响应速度极快，相比延时型熔断器，更适合保护笔记本电脑、精密检测终端这类对电流波动敏感的电子类负载，能在电流异常飙升的极短时间内切断回路，避免负载器件被浪涌击穿损坏。

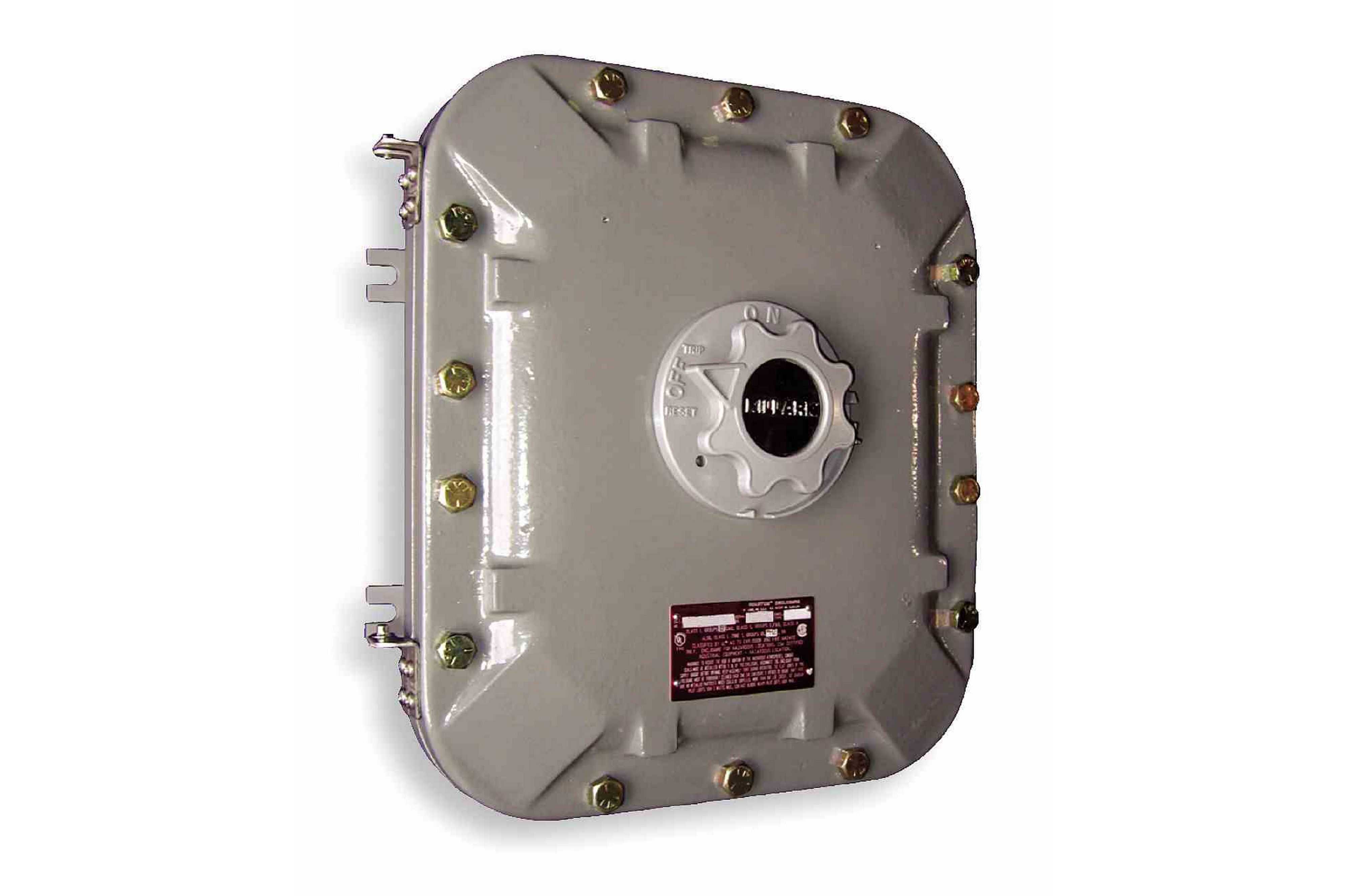

　　从结构设计思路来看，整个壳体采用铸铝材质成型，选择铸铝一方面是因为铸铝的强度足够承受内部爆炸时的压力，不会出现壳体开裂，另一方面铸铝的重量相比铸铁壳体更轻，便于现场安装搬运。壳体的盖体采用矩形螺栓紧固设计，一圈均匀布置不锈钢紧固螺栓，保证盖体与壳体结合面的隔爆间隙满足标准要求，隔爆结合面的长度、间隙精度都经过严格控制，确保内部哪怕出现电弧引爆渗入的易燃易爆气体，火焰也不会通过结合面间隙引燃外部环境的爆炸性混合物。

　　操作机构设计在盖体中央位置，采用外置旋转操作手柄，手柄带有明确的分合位置标识，手柄机构自带锁止结构，当手柄处于关闭位置时，最多可同时穿入三把挂锁进行锁止，避免设备维护、线路检修过程中无关人员误合闸引发安全事故，这一设计完全贴合厂区配电操作的安全管理规范。内部的断路器操作机构采用滑板式结构，直接集成在盖体内侧，操作人员在外部旋转手柄时，无需额外的外部联动杆件，即可直接驱动内部断路器完成分合闸动作，减少了传动环节的故障点，也避免了额外传动间隙带来的操作卡滞问题。

　　壳体上的两个NPT铸造轮毂是现场布线的核心接口，其中一个2英寸规格的铸造轮毂布置在壳体顶部，用于接入主供电进线线缆，另一个0.5英寸规格的铸造轮毂布置在壳体底部，用于接出到下游负载的出线线缆，两个轮毂直接与壳体一体铸造成型，相比后期焊接的接口，一体铸造的轮毂强度更高，隔爆性能更可靠，不会出现焊接位置的渗漏、强度不足问题。现场安装时，操作人员可以直接在安装平面上通过壳体周边的安装固定位完成装置固定，不需要额外制作复杂的安装转接支架，适配墙面立式安装、支架侧装等多种安装方式。

　　在电气性能适配方面，这款装置可在最高600V交流或者125V直流的配电回路中工作，内置的三极熔断器分别对应三相回路的每一相，实现全极保护，不会出现单相熔断后其余两相仍然带电的安全隐患。需要明确的是，这类防爆配电装置仅适用于符合其防爆等级的危险区域，不能在超出其防护等级的环境中使用，选型时需要匹配现场的爆炸危险区域等级、回路电压等级、负载额定电流参数，避免选型不当带来的安全风险。

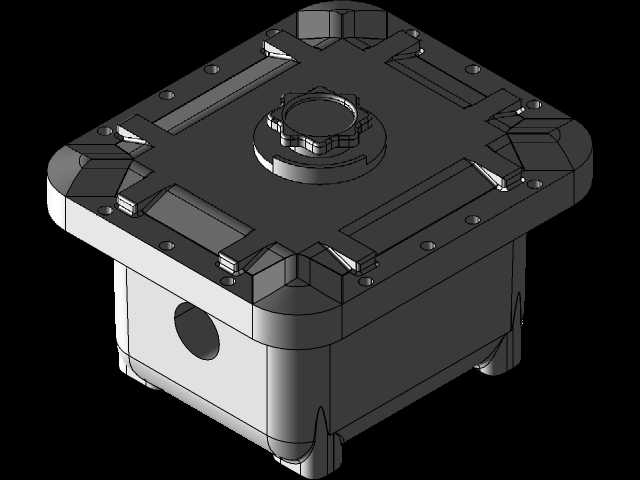

　　从结构建模的角度来看，建模时需要重点还原隔爆结合面的尺寸精度、螺栓孔的位置度、操作手柄的转动行程、轮毂接口的螺纹规格，这些尺寸都是现场安装、产品性能验证的核心参数，尤其是盖体与壳体配合的止口尺寸，直接关系到隔爆性能是否达标，建模时不能随意简化配合面的结构细节；壳体外部的接地端子、铭牌安装位、操作手柄的限位结构也需要准确还原，保证模型可以直接用于后续的安装干涉校验、工艺工装设计环节。
