30A防爆隔离开关带铸轮毂及保险结构

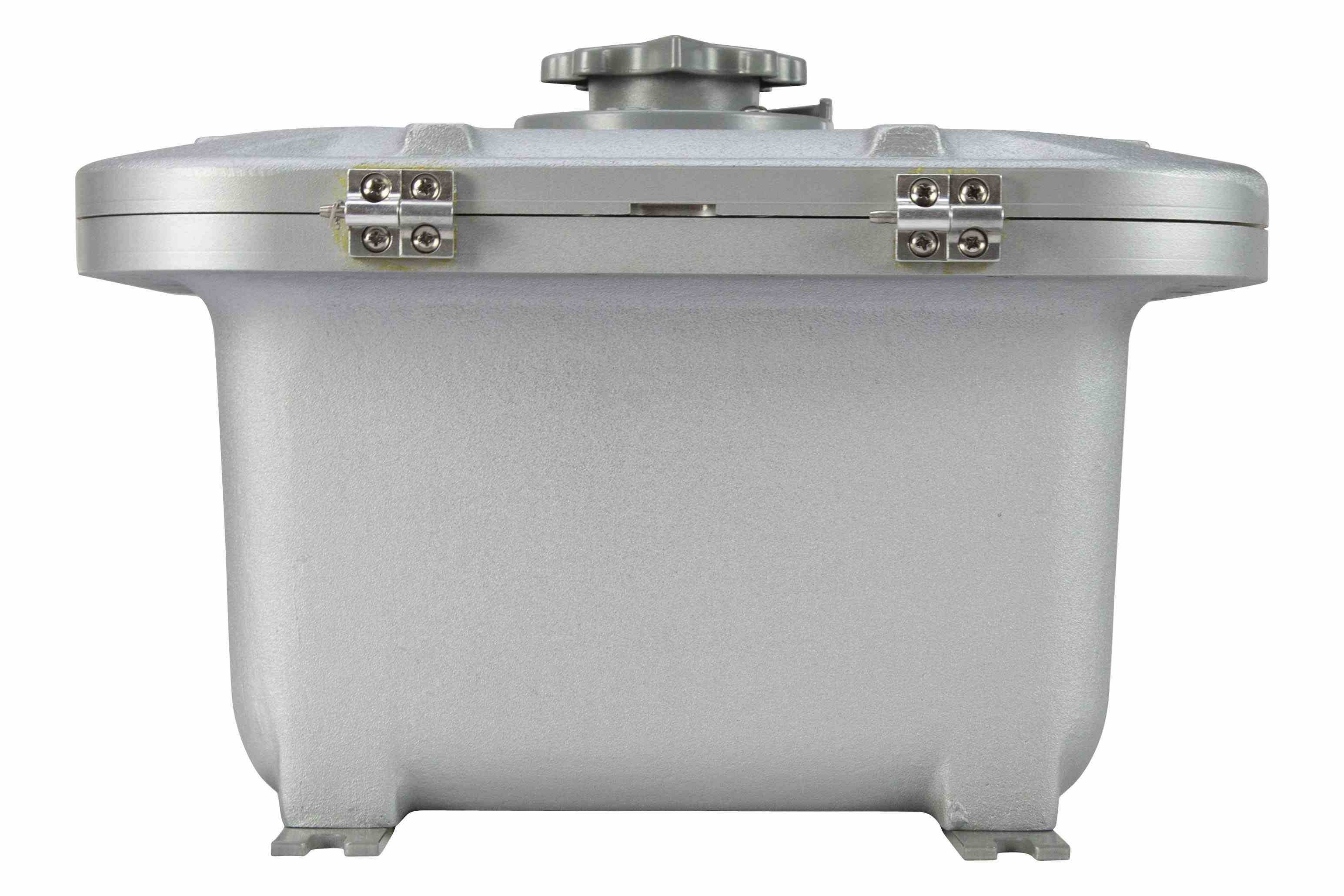

　　在炼油、化工、石化厂区的防爆区域，以及储存或处理易燃易爆危险物质的加工设施内，配电回路的分断与保护始终是电气设计的核心难点——普通隔离开关无法在爆炸性气体环境下安全操作，分断时产生的电弧极易引燃周边介质，而这款30A规格的防爆隔离开关，正是针对这类高危场景开发的配电分断设备。从结构设计逻辑来看，设备采用铸铝材质打造整体隔爆外壳，铸铝外壳的壁厚经过隔爆间隙验算，能够承受内部电弧爆炸产生的压力，同时通过法兰结合面的间隙与长度设计，阻止内部爆炸火焰向外传递，满足防爆区域的使用要求。外壳的安装支脚采用一体化铸造成型后铣平加工，支脚上预留的安装孔位可直接通过螺栓固定在墙面或设备支架上，安装时需要注意外壳与安装面的贴合度，

　　避免因安装倾斜导致隔爆面间隙超标。设备顶部预留2英寸导管接口，底部设置一个0.5英寸导管接口，可分别适配主进线回路与控制回路的布线需求，导管接口采用标准管螺纹设计，与防爆挠性管或镀锌钢管连接后，能够保证整个布线回路的防爆完整性。内部核心的断路器单元采用三极配置，可同时分断三相回路，额定工作电流30A，最大工作电压覆盖600VAC与125VDC场景，能够为服务入口、馈线分支电路、照明回路、加热负载、电器及电机回路提供过电流与短路保护，每极配置30A规格250V延时保险丝，在回路出现过载或短路故障时，保险丝可快速熔断切断回路，避免故障扩大。操作手柄机构集成在外壳盖板上，手柄采用防滑铸铝结构，操作时的旋转角度经过限位设计，

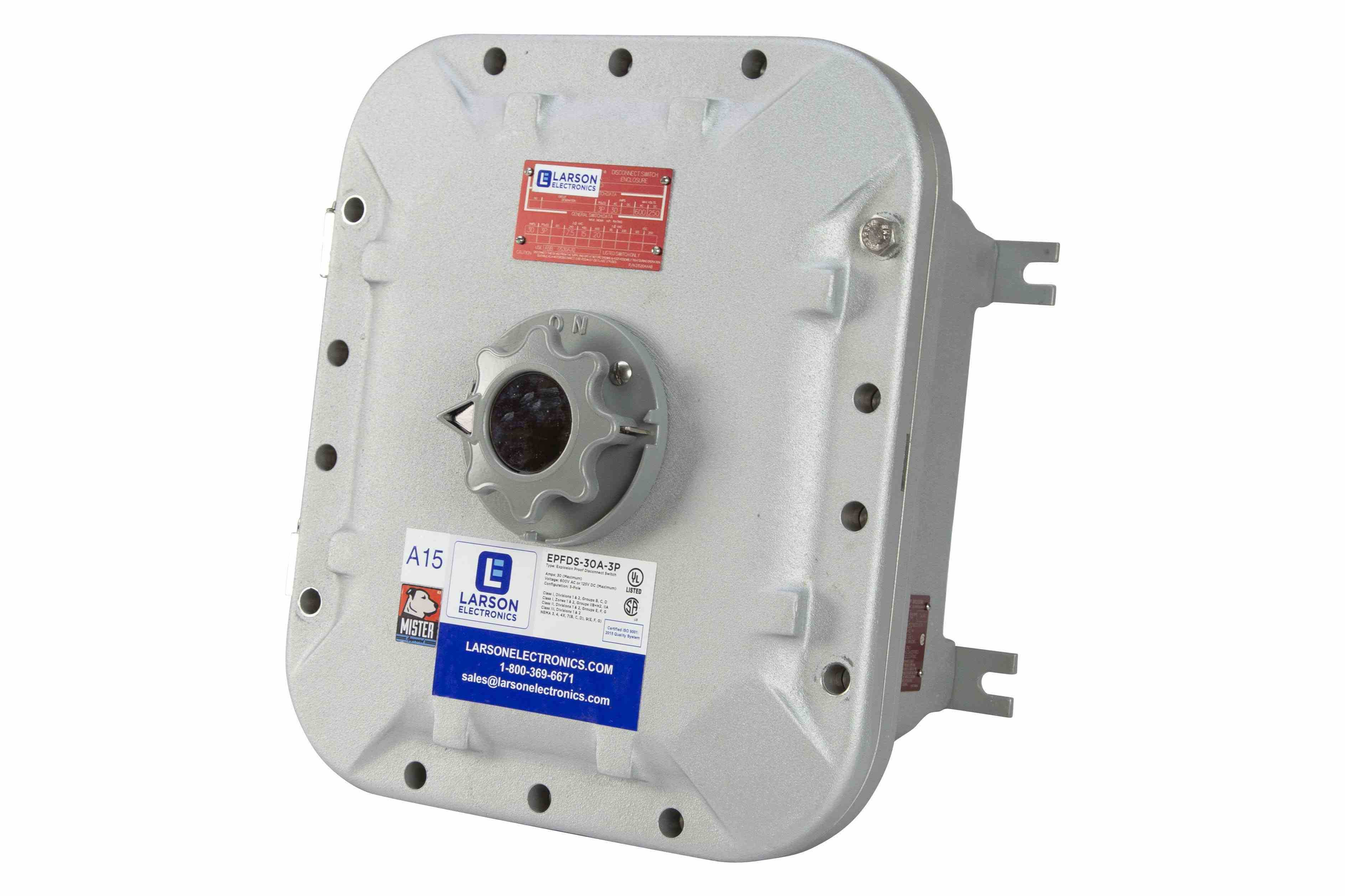

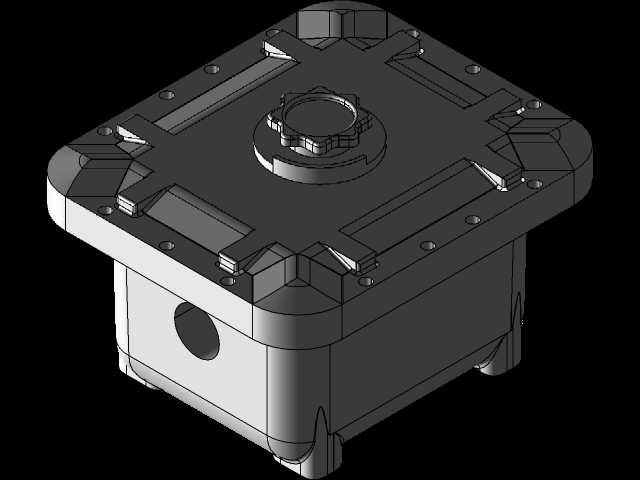

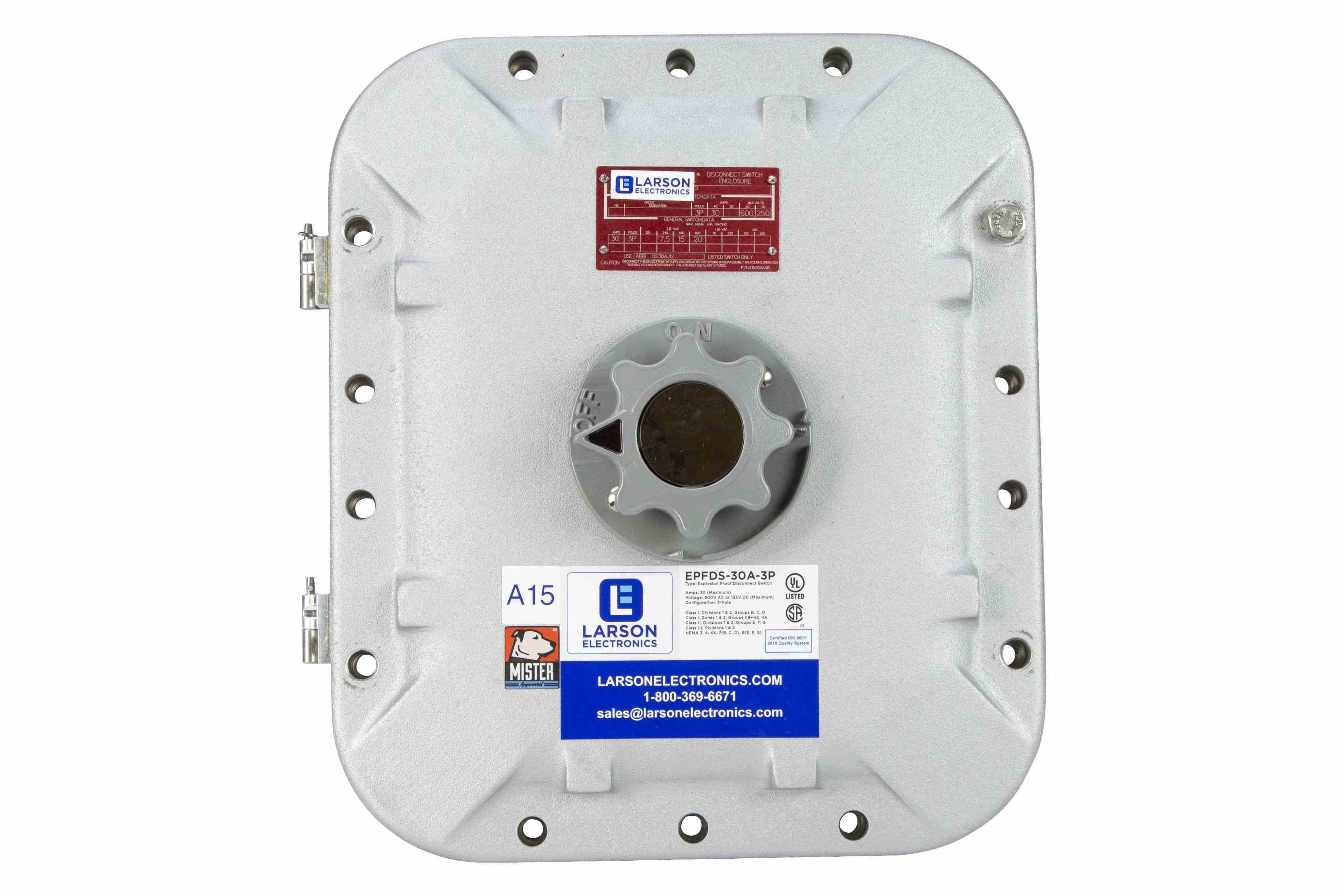

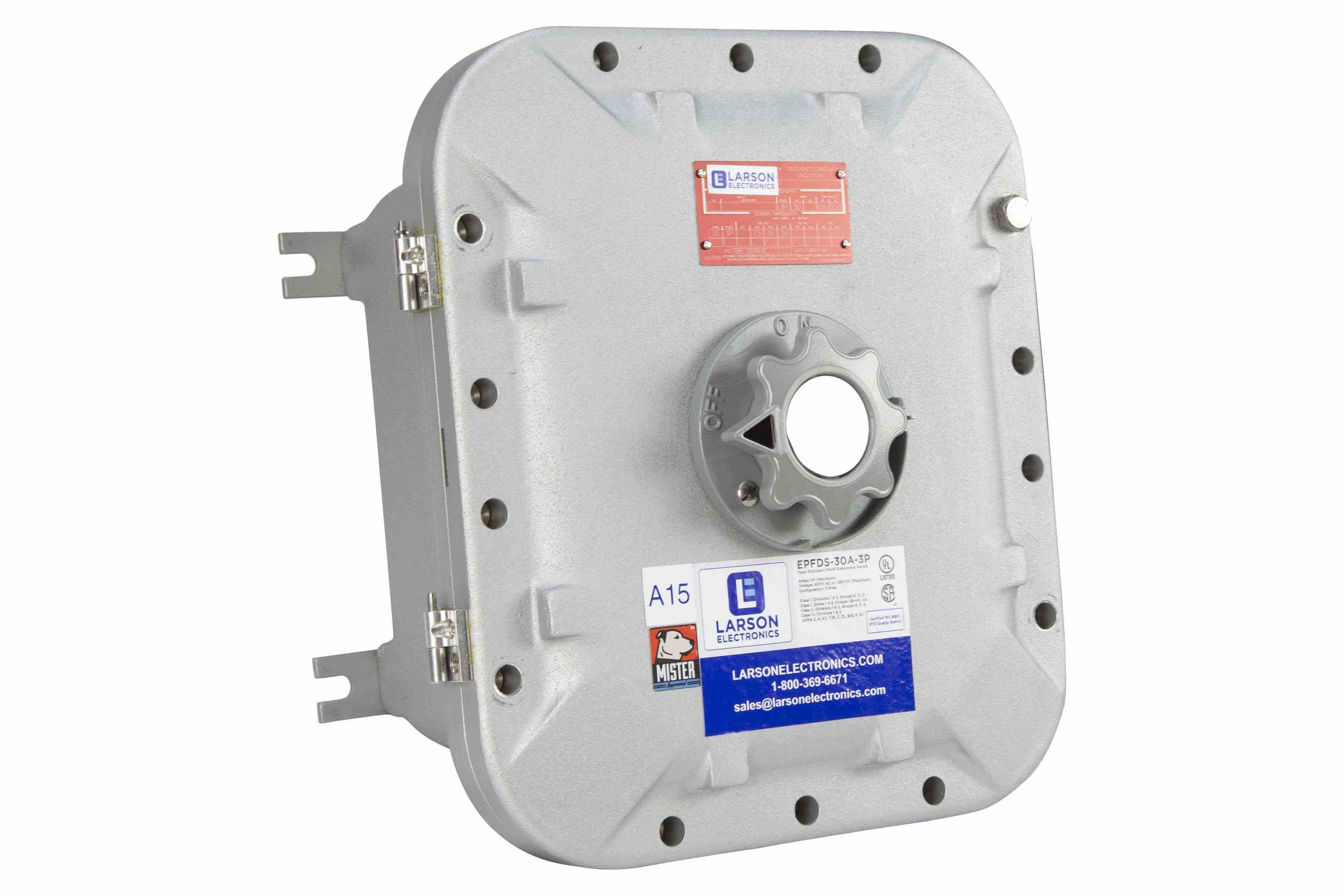

　　能够清晰反馈分合状态，盖板上的盖螺栓采用不锈钢材质，采用矩形螺栓盖的排布设计，既保证了盖板与壳体之间的压紧力均匀，让隔爆面全程贴合，又实现了外观的规整统一。外部的分合闸手柄可锁定在关闭位置，最多可同时挂载三把挂锁，满足多人检修时的上锁挂牌安全要求，避免误操作引发的安全事故。内部断路器的操作机构与盖板上的手柄采用滑嵌式配合，断路器单元无需额外配置外部手柄机构即可实现分闸跳闸，当内部出现故障触发断路器脱扣时，手柄会自动跳转到分闸位置，操作人员可直观判断回路状态。在三维建模过程中，需要重点还原隔爆面的配合尺寸、导管接口的螺纹参数、安装支脚的孔位间距，以及操作手柄的旋转行程，这些参数直接决定了模型后续用于装配验证、安装模拟时的准确性，

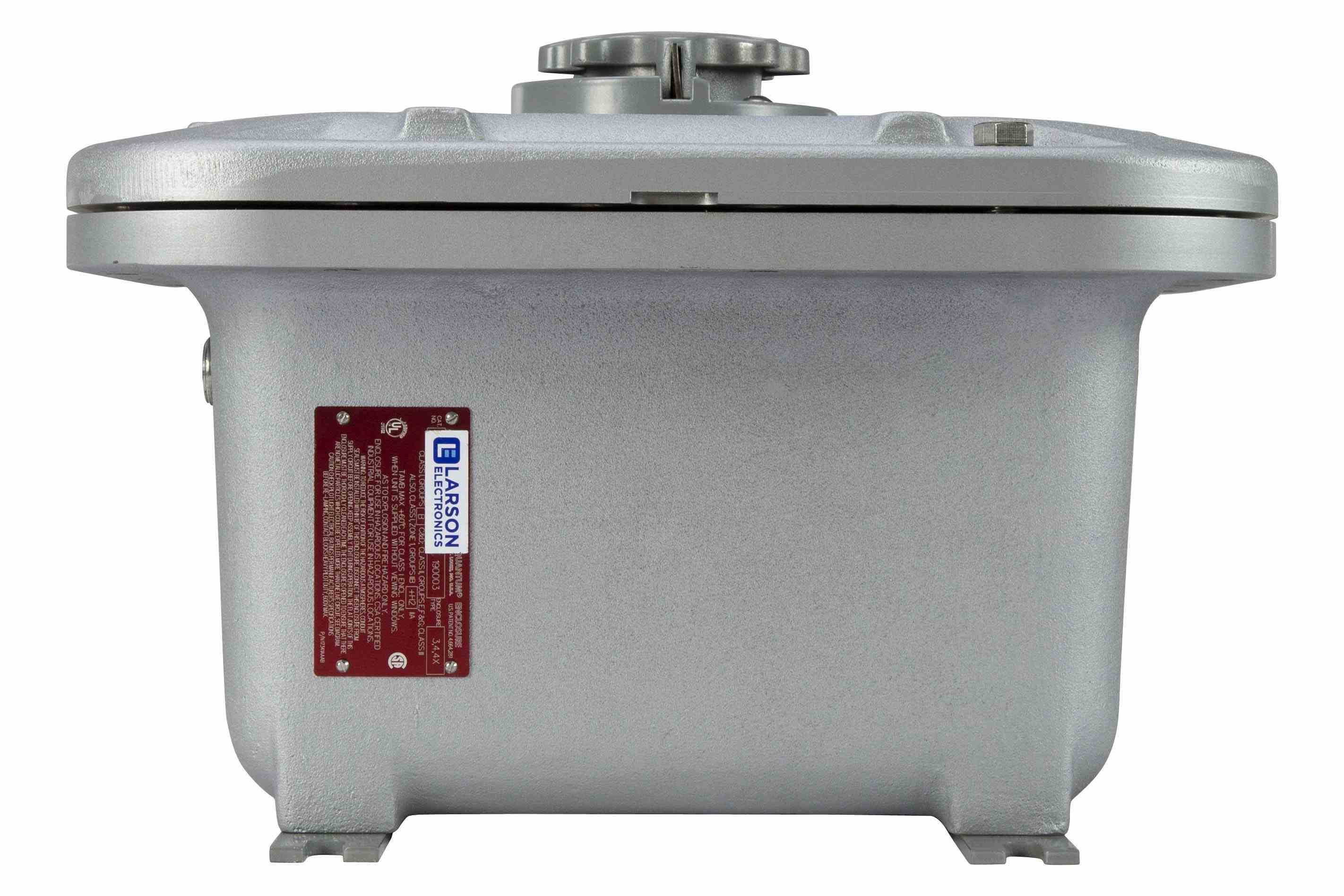

　　尤其是隔爆结合面的间隙尺寸，必须严格按照防爆标准的要求建模，不能随意放大或缩小间隙值，否则会失去隔爆结构的设计意义。设备的整体外形采用圆角矩形设计，边角处做了圆弧过渡，避免在安装或维护过程中磕碰伤人，外壳表面的铭牌区域预留了平整的安装位，可粘贴参数标识与防爆认证标识，所有外露的金属部件都做了防腐处理，能够适应化工区域的腐蚀性环境。在实际选型应用时，需要根据现场的防爆分区、回路电压等级、负载电流大小匹配对应的参数，同时要确认导管接口的尺寸是否与现场布线的管径匹配，安装时要保证所有隔爆面没有磕碰、划伤，螺栓按照对角顺序均匀拧紧，确保隔爆间隙符合要求，日常维护时需要定期检查保险丝的状态、操作机构的灵活性，以及隔爆面的密封情况，保证设备在全生命周期内的防爆性能可靠。
