I、II、III级19立方英寸防爆双端口接线盒

　　在易燃易爆危险区域的电气布线作业中，接线节点的防护性能直接决定整套电气系统的运行安全，这类双端口防爆接线盒，正是针对I、II、III级危险环境的布线转接需求开发的专用防护部件。从实际工程应用场景来看，这类接线盒的覆盖范围极广，不管是存在易燃易爆气体的化工生产车间、油气存储库区，还是存在可燃粉尘的粮食加工车间、木材加工厂房，亦或是长期处于高湿状态的户外照明布线节点、港口码头电气管线转接点，都能看到这类防护部件的应用，它的核心作用是为内部的导线接头、接线端子提供可靠的密封防护，避免外部易燃易爆介质接触到接线部位可能产生的电弧、火花，同时也能阻隔外部水汽、粉尘进入接线腔，防止接头氧化、短路等故障的发生。

　　从功能设计层面来看，这款接线盒采用铸铁作为壳体基材，铸铁本身具备优秀的结构强度与抗冲击性能，能够承受危险环境下可能出现的外力碰撞，同时铸铁材质的热传导性能稳定，能够将接线端子工作时产生的热量快速导出，避免腔体内温度异常升高，配合表面的粉末环氧涂饰层，不仅提升了壳体的防腐蚀能力，能够适应潮湿、有轻微腐蚀性介质的使用环境，也让壳体表面的绝缘性能得到进一步提升，避免外部带电误触的风险。产品的温度组别达到T6级别，意味着设备最高表面温度不超过85℃，能够适配绝大多数易燃易爆气体、粉尘的引燃温度要求，适用的危险区域范围更广。

　　在结构设计思路上，这款接线盒采用双端口对称布局，两个端口均配置3/4规格的NPT螺纹轮毂，NPT螺纹本身属于密封管螺纹，配合适配的防爆电缆格兰头或者钢制布线导管，能够实现端口位置的可靠密封，满足防爆防护的间隙要求，避免内部电弧引燃外部易燃易爆介质。双端口的设计能够同时满足两路管线的进出线需求，既可以作为单路管线的中间转接节点，也可以实现两路管线的分线转接，在实际布线作业中不需要额外增加转接部件，能够有效减少布线节点数量，降低故障点出现的概率。腔体内部预留了19立方英寸的有效安装空间，足够容纳常规规格的接线端子排、导线接头，甚至可以在腔体内加装小型的接线端子模块、防浪涌保护元件，满足不同场景的接线需求，不会出现内部空间局促导致的导线挤压、接线端子安装不到位的问题。

　　从安装边界与尺寸适配的角度来看，这款接线盒属于4/4X类防护配置，整体外形方正，安装固定点分布在壳体的四个边角位置，安装时只需要在安装基面预留对应孔位的固定螺栓即可完成固定，不需要额外制作复杂的安装支架。在布线设计阶段，需要提前核算接入导线的线径、弯曲半径，确保导线穿过端口密封件后，在腔体内保留足够的冗余长度方便接线作业，同时要注意端口螺纹的匹配性，所有接入的导管、格兰头都必须采用对应规格的NPT螺纹，禁止采用其他螺纹标准的配件强行装配，避免破坏端口的密封性能与防爆结构。在日常运维过程中，只需要定期检查壳体表面的涂饰层是否有破损、端口密封件是否出现老化、固定螺栓是否松动即可，铸铁壳体本身的耐用性极强，正常使用场景下的维护成本极低。

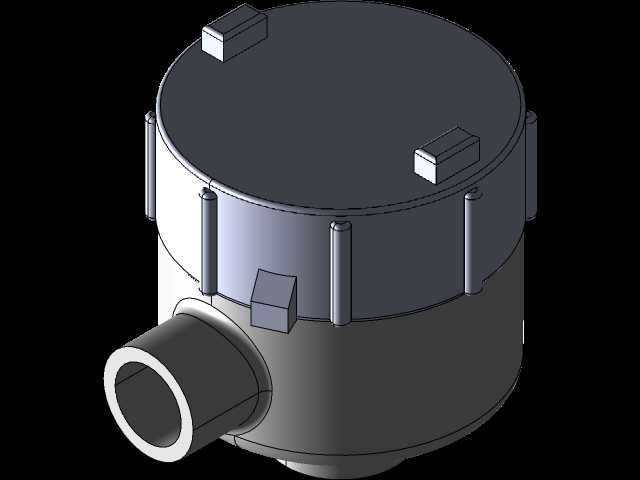

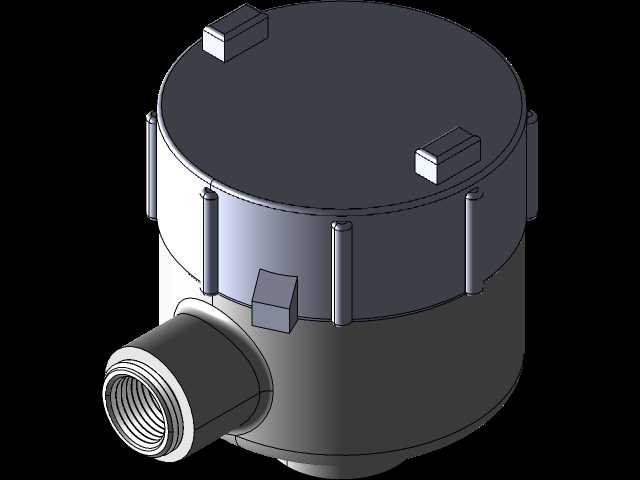

　　不同于普通的民用接线盒，这类防爆接线盒的所有结构设计都围绕危险环境的安全要求展开，从壳体材质的选择到端口螺纹的配置，从内部空间的预留到表面处理工艺的确定，每一处细节都对应着实际工程场景中的具体需求，比如粉末环氧涂饰层不仅是为了防腐蚀，也能够避免壳体表面在长期使用中产生锈屑脱落，污染粉尘环境；T6的温度组别设计，让它可以直接安装在紧邻照明灯具、小型电气设备的位置，不需要额外预留隔热距离，能够有效节省布线空间。在三维建模过程中，这类部件的建模重点在于准确还原NPT螺纹的参数、腔体的有效容积、安装孔的位置尺寸，确保后续装配时能够与周边的导管、安装基面实现精准配合，不会出现装配干涉、密封失效的问题。
