ATEX认证镀镍黄铜NPT防爆电缆密封套

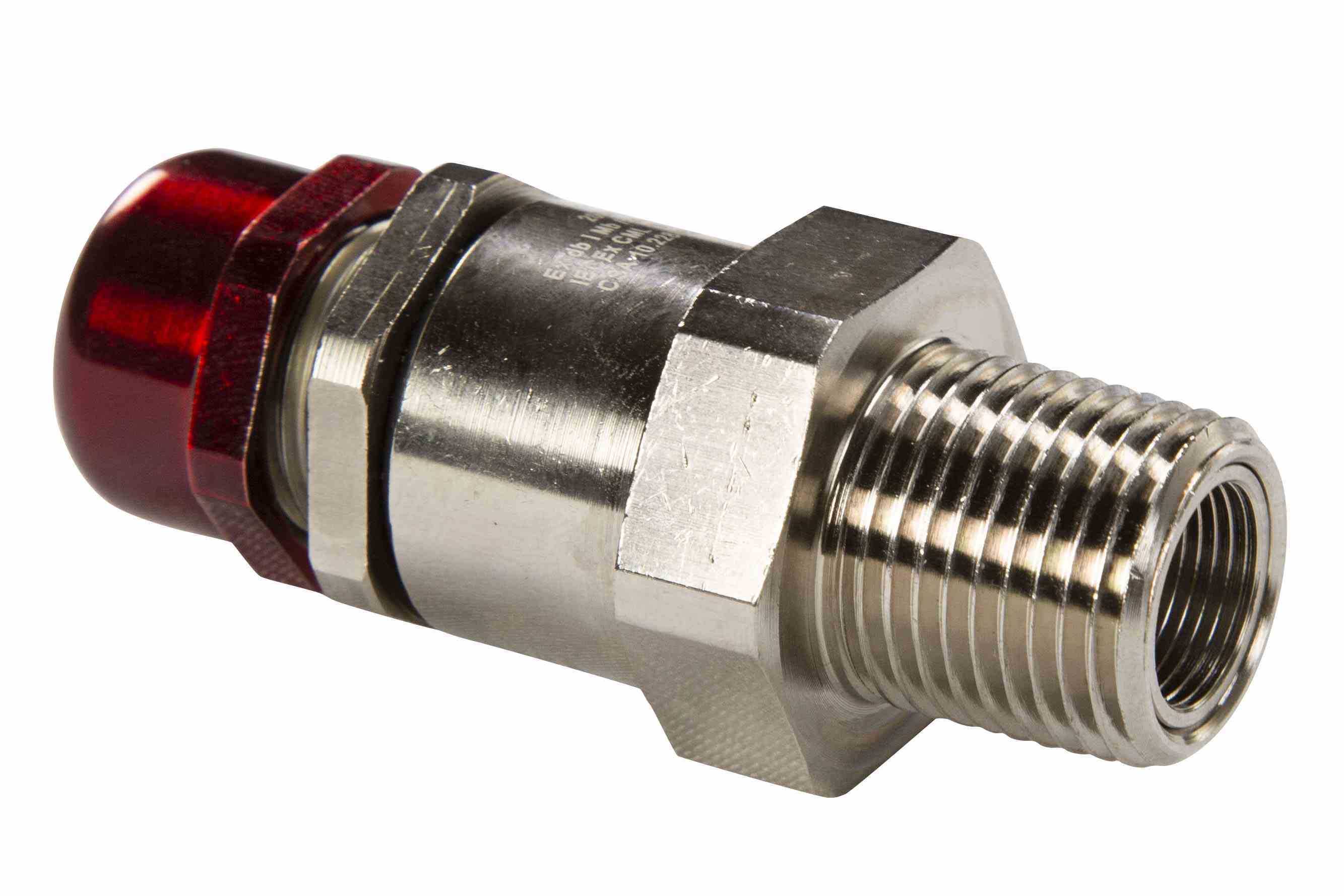

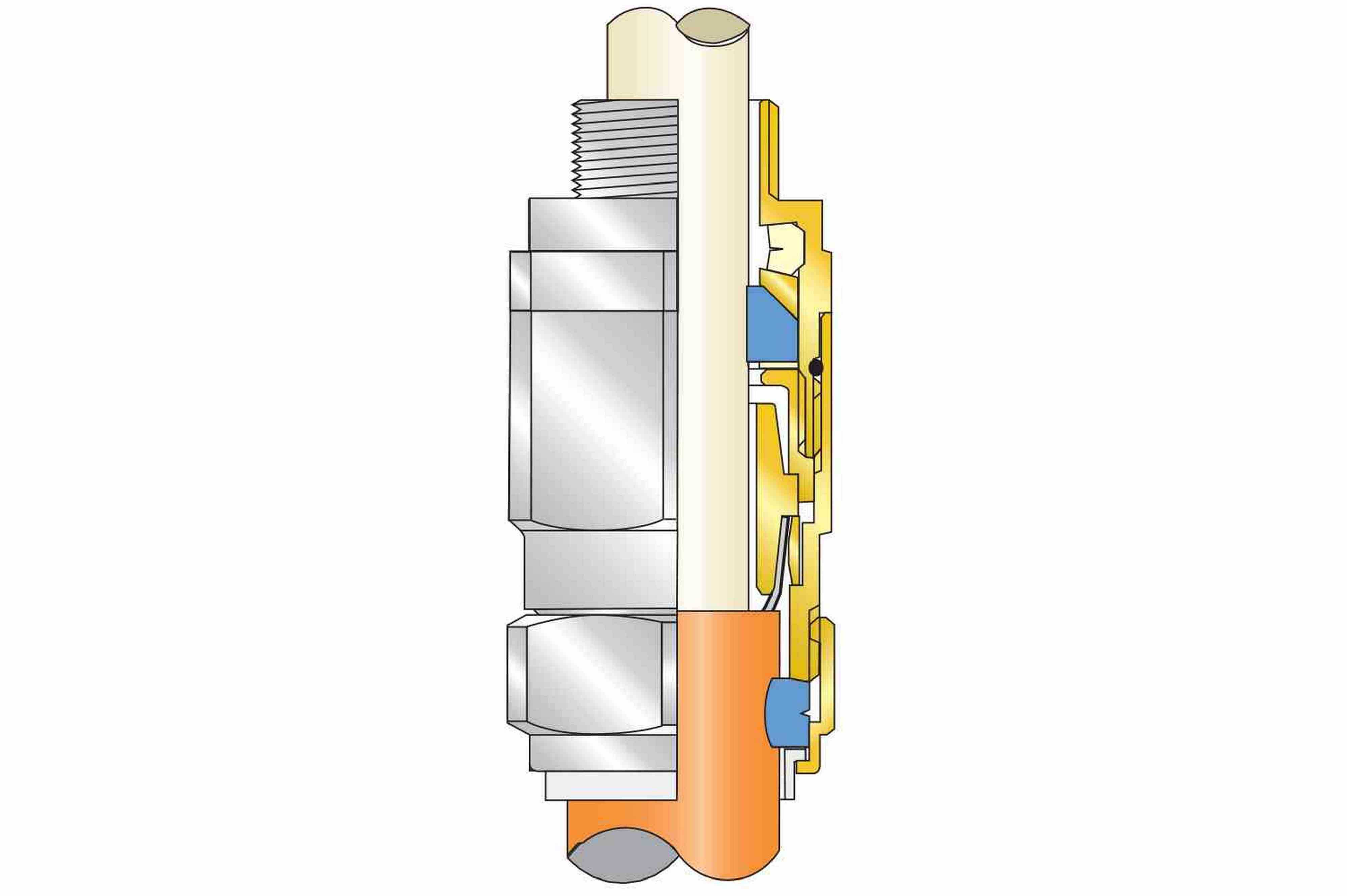

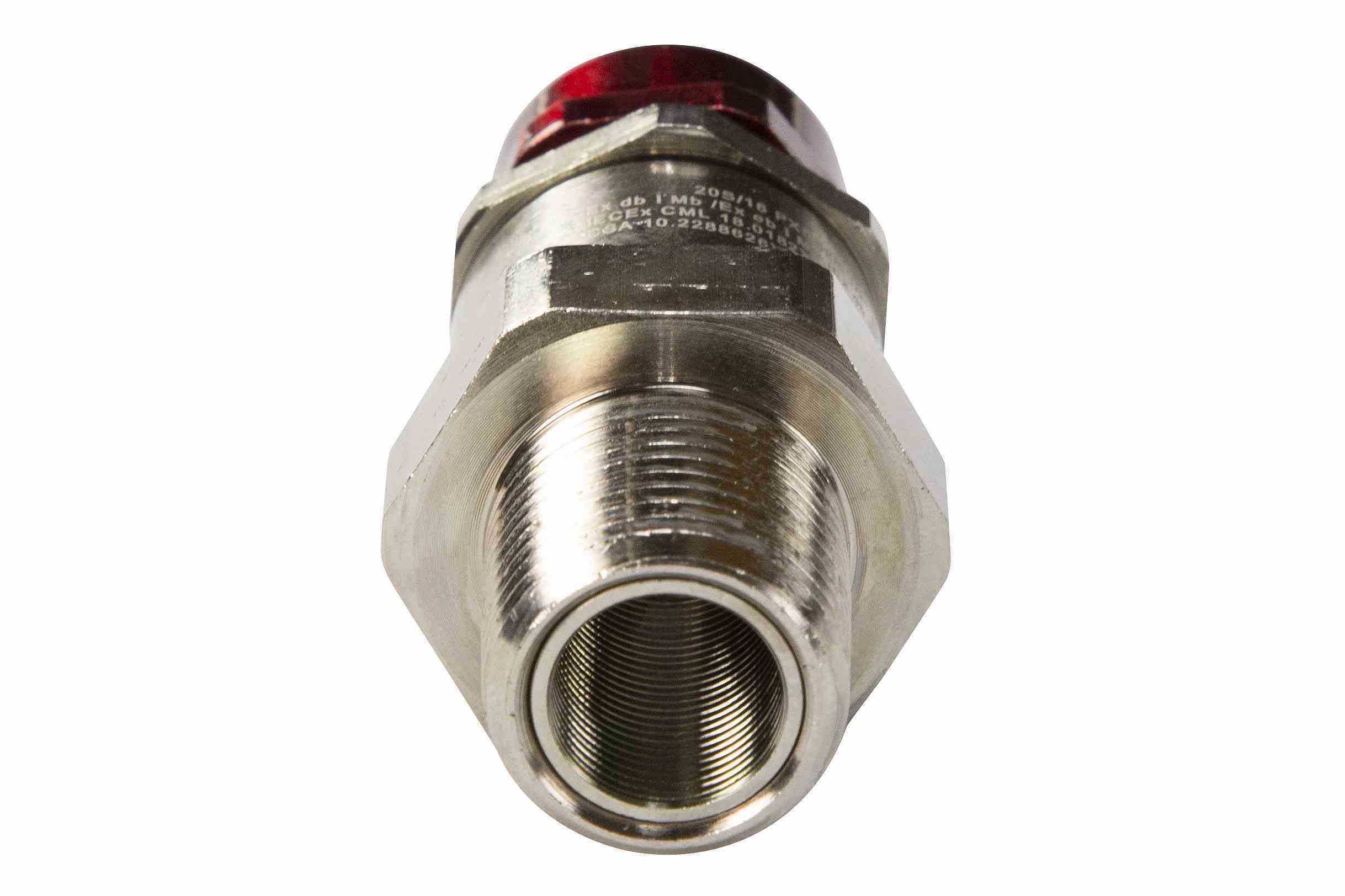

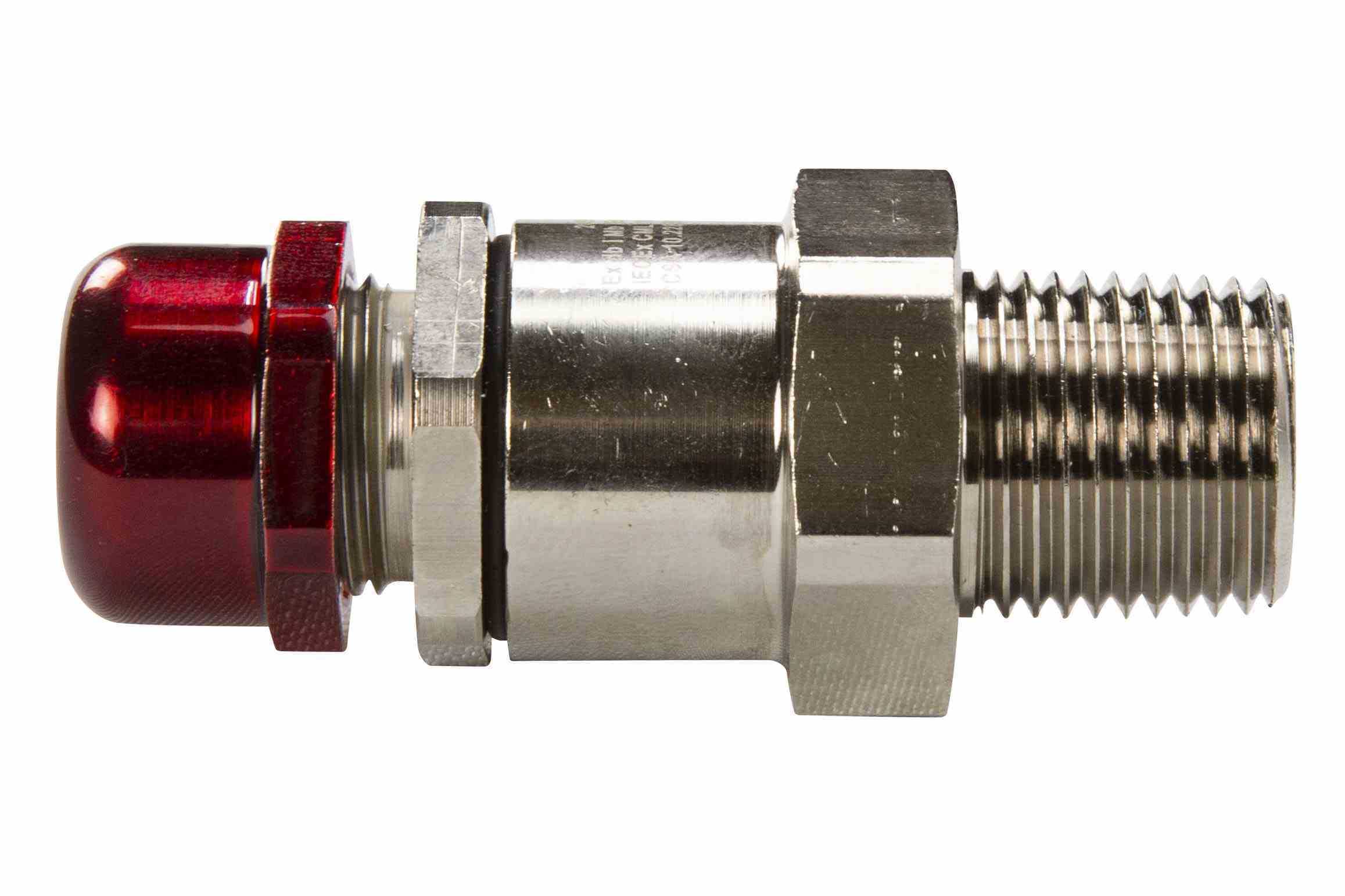

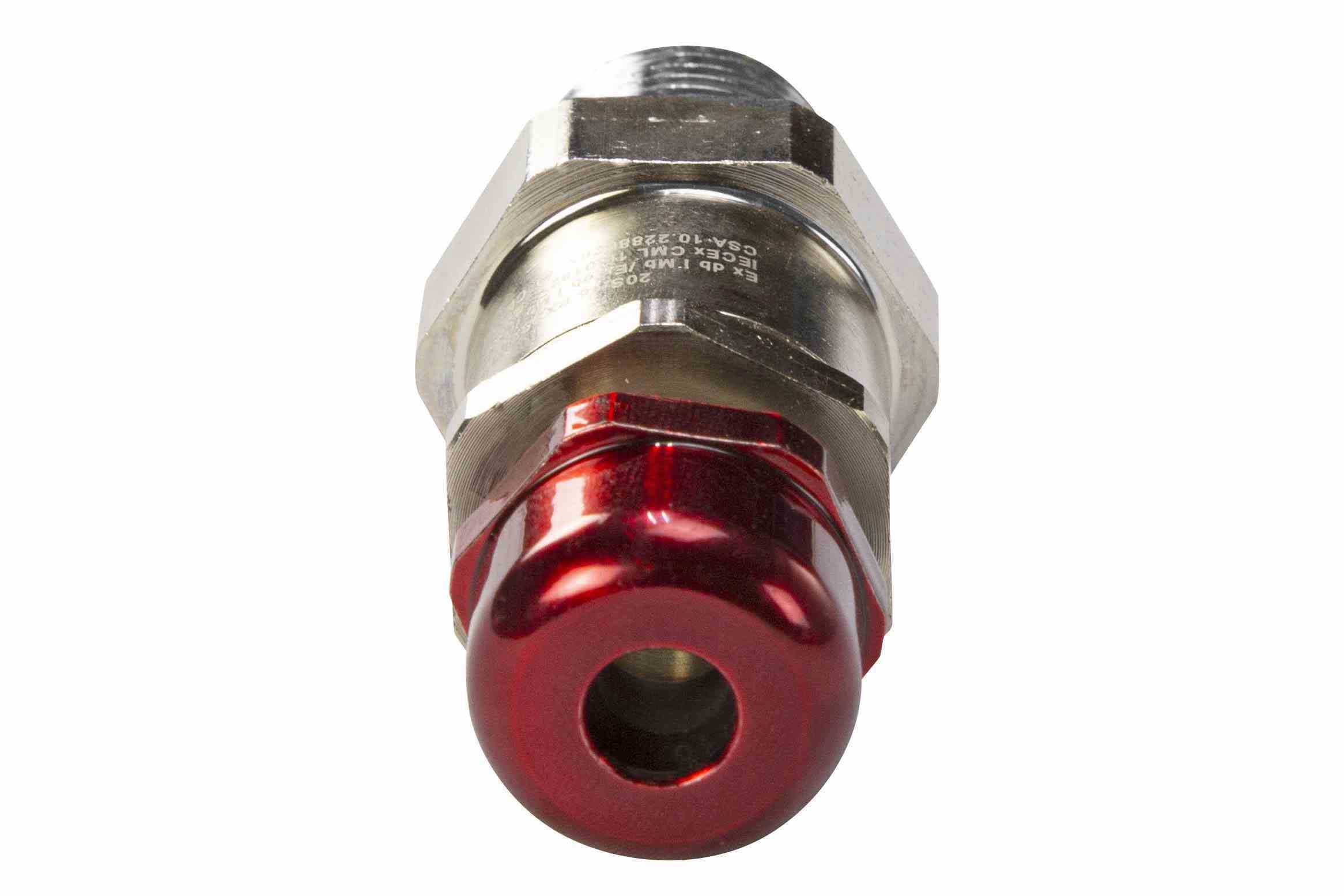

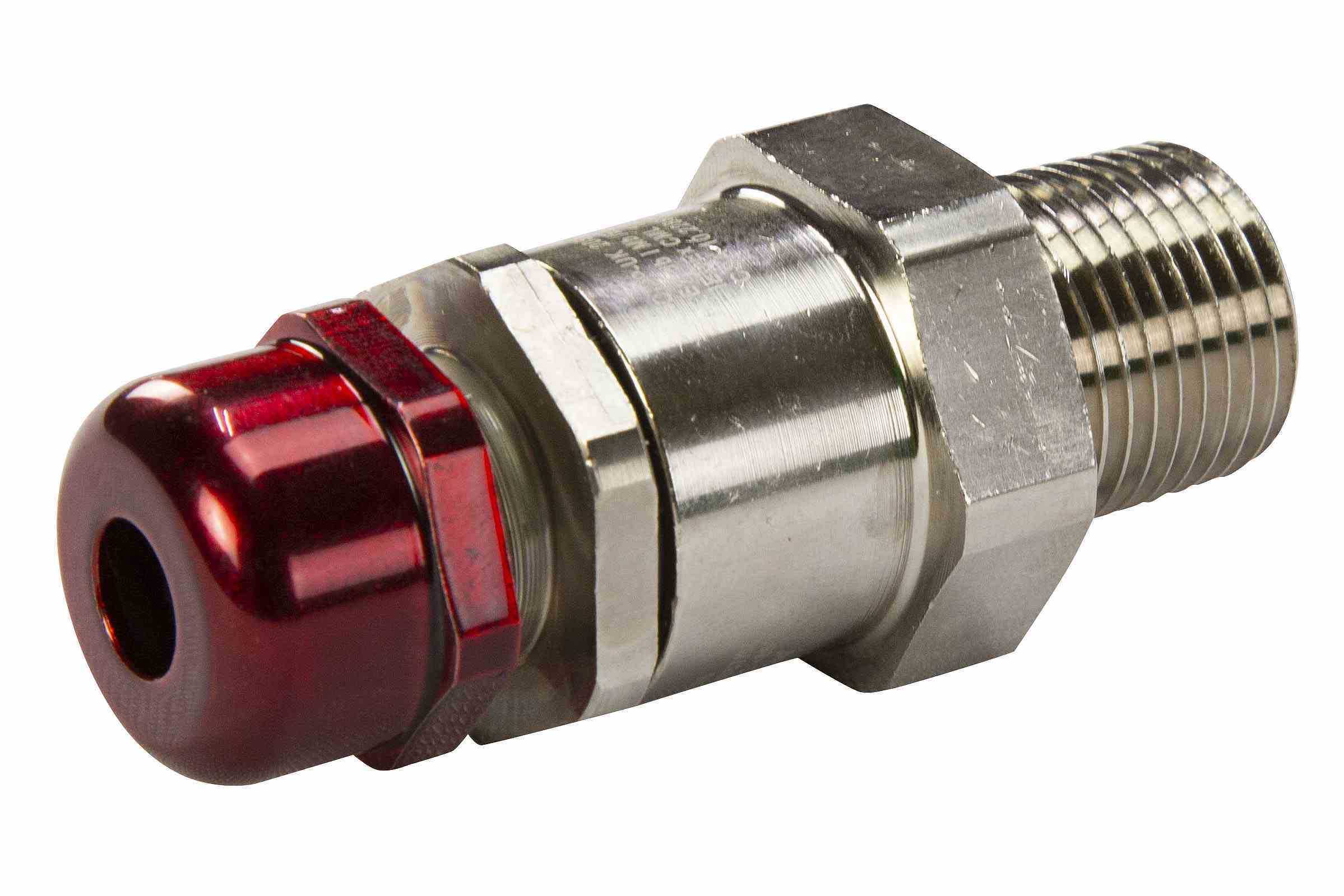

　　在石油炼化、化工仓储、油气开采这类存在易燃易爆混合气体的危险作业场景中，电缆进出防爆腔体的密封可靠性，直接决定了整套电气系统的防爆安全等级，这款防爆电缆密封套正是针对这类严苛工况开发的穿线密封构件。从结构设计逻辑来看，该密封套采用分体式压紧结构，一端为标准1.5英寸NPT外螺纹，用于和防爆配电箱、现场仪表接线盒、防爆电机接线腔这类设备的预制内螺纹接口直接旋合安装，螺纹配合面可通过缠绕聚四氟乙烯生料带实现螺纹间隙的密封，满足隔爆结合面的参数要求；另一端为带红色压紧端盖的锁紧结构，旋紧端盖时会挤压内部的无卤热塑性弹性体密封胶圈，让胶圈沿径向均匀收缩，紧密包裹穿过密封套的电缆外护套，既实现电缆外壁的静密封，又能对电缆形成可靠的轴向夹持固定，避免电缆受外力拉扯时出现移位、密封面脱开的问题。

　　从材质选型来看，主体结构采用镀镍黄铜加工成型，相比普通黄铜材质，镀镍层可提升零件在潮湿、腐蚀性工业大气环境下的抗锈蚀能力，同时不会降低黄铜本身的结构强度，适配现场复杂的安装环境；内部密封件采用无卤阻燃弹性体材质，即使在极端高温工况下也不会释放有毒卤化气体，符合危险场所的环保与安全要求，配套的锁紧螺母、压紧环采用不锈钢与铝合金搭配，在保证结构强度的同时控制整体重量，不会给设备接口带来额外的承重负担。

　　从防护与认证参数来看，该密封套满足ATEX防爆认证要求，同时达到NEMA4X防护等级，IP66/IP68的防护能力意味着它不仅可以阻挡外界粉尘进入接线腔体，还能承受高压水柱直接冲刷、短时间深水浸泡的工况，可直接用于户外露天安装的防爆设备、埋地敷设的电缆穿线位置，适用环境温度覆盖-60℃到100℃，无论是北方冬季极寒的户外采油现场，还是南方夏季高温的化工生产车间，都能保持密封胶圈的弹性与金属结构的尺寸稳定性，不会出现低温脆裂、高温软化失效的问题。

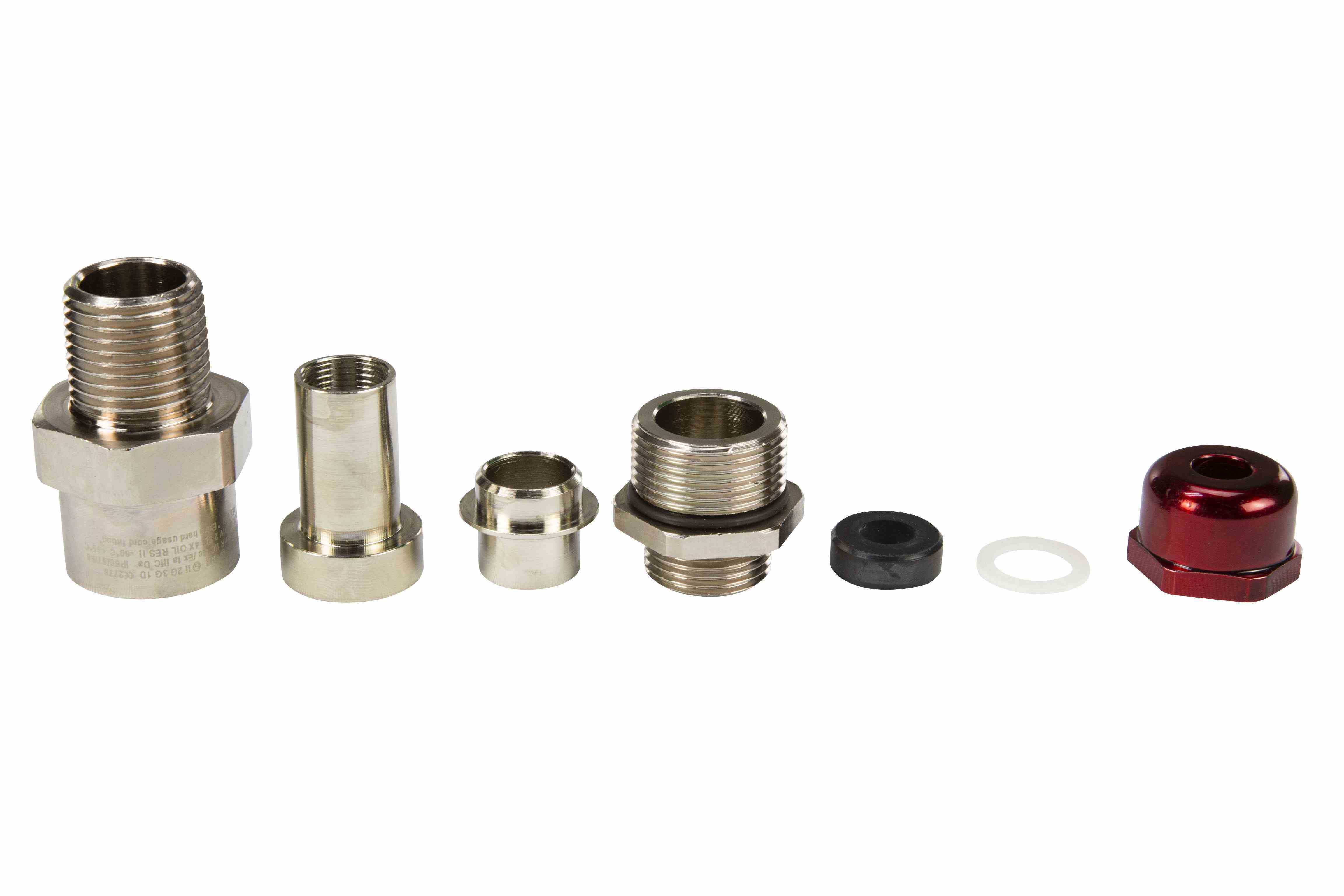

　　从安装适配边界来看，该密封套适配的电缆外径范围为1.16英寸到1.5英寸，选型时需要提前测量待穿电缆的外护套实际外径，确保电缆直径落在适配区间内，才能保证胶圈压缩量处于合理范围，压缩量过小会导致密封不严、电缆夹持力不足，压缩量过大则可能压伤电缆外护套，甚至挤偏内部线芯影响绝缘性能。安装过程中需要先将压紧端盖、压紧环、密封胶圈依次套在电缆上，再将密封套主体旋入设备接口并拧紧至规定扭矩，最后调整电缆伸入接线腔的长度符合接线要求后，逐步拧紧压紧端盖，直到胶圈完全抱紧电缆、用手无法轴向拉动电缆为止，避免单侧过度拧紧导致胶圈偏心密封失效。

　　在实际工程应用中，这类密封套除了用于爆炸危险场所的电缆进出线密封，也可用于普通工业场景中需要高防护等级的电缆固定场景，比如户外露天的传感器接线、洗车设备的线缆穿舱、高潮湿车间的电气柜穿线等位置，相比普通塑料电缆格兰头，金属材质的密封套抗冲击能力更强，不会因为现场磕碰、外力踩踏出现结构损坏，长期使用的可靠性更高。建模过程中需要重点还原NPT螺纹的锥度参数、密封胶圈的压缩变形空间、六角拧转面的对边尺寸，这些参数直接影响后续装配干涉检查、安装扭矩校核的准确性，尤其是六角部位的尺寸需要匹配标准扳手的开口尺寸，避免现场安装时出现扳手无法卡合的问题；同时要还原压紧端盖的防滑槽结构，方便现场施工时在没有专用工具的情况下也能手动预紧端盖，提升安装便利性。
