I级防爆直列轴流风机配套导电管道组件

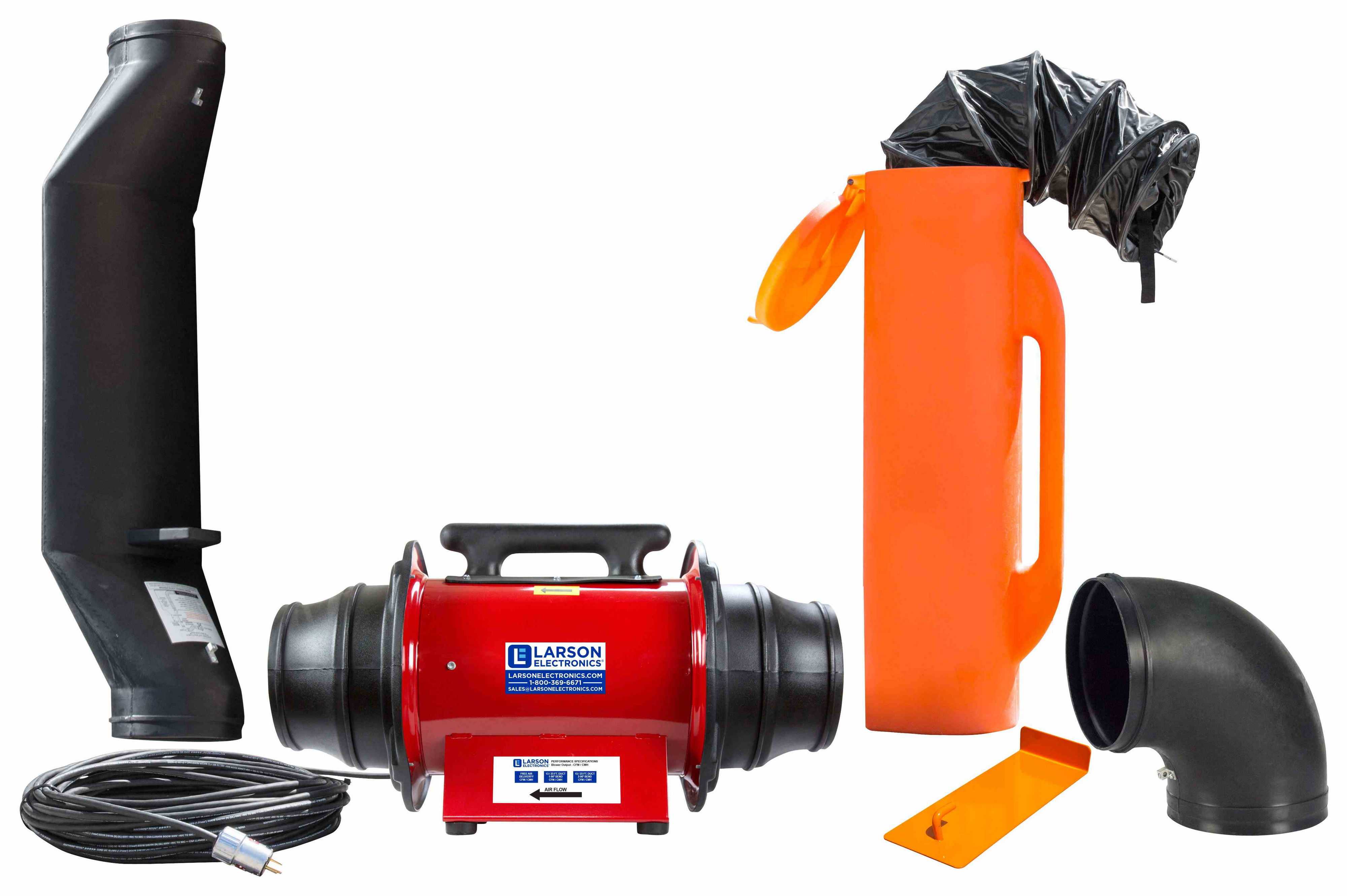

　　在石化厂区受限空间作业、化工储罐内部检修、易燃易爆粉尘车间排风这类存在I类爆炸性气体环境的场景中，普通通风设备完全无法满足安全准入要求，这款防爆直列轴流通风组件就是针对这类高危作业场景开发的专用通风设备。整套组件以1/3马力直列轴流风机为核心，搭配20英尺长导静电柔性风管、90度导静电弯头、6英寸便携短风管、防爆电源开关、双接地铜接线端、5-15直刃防爆插头、一体式便携提手与橡胶防滑底座，可同时满足进风、排风两种作业模式的快速切换需求。

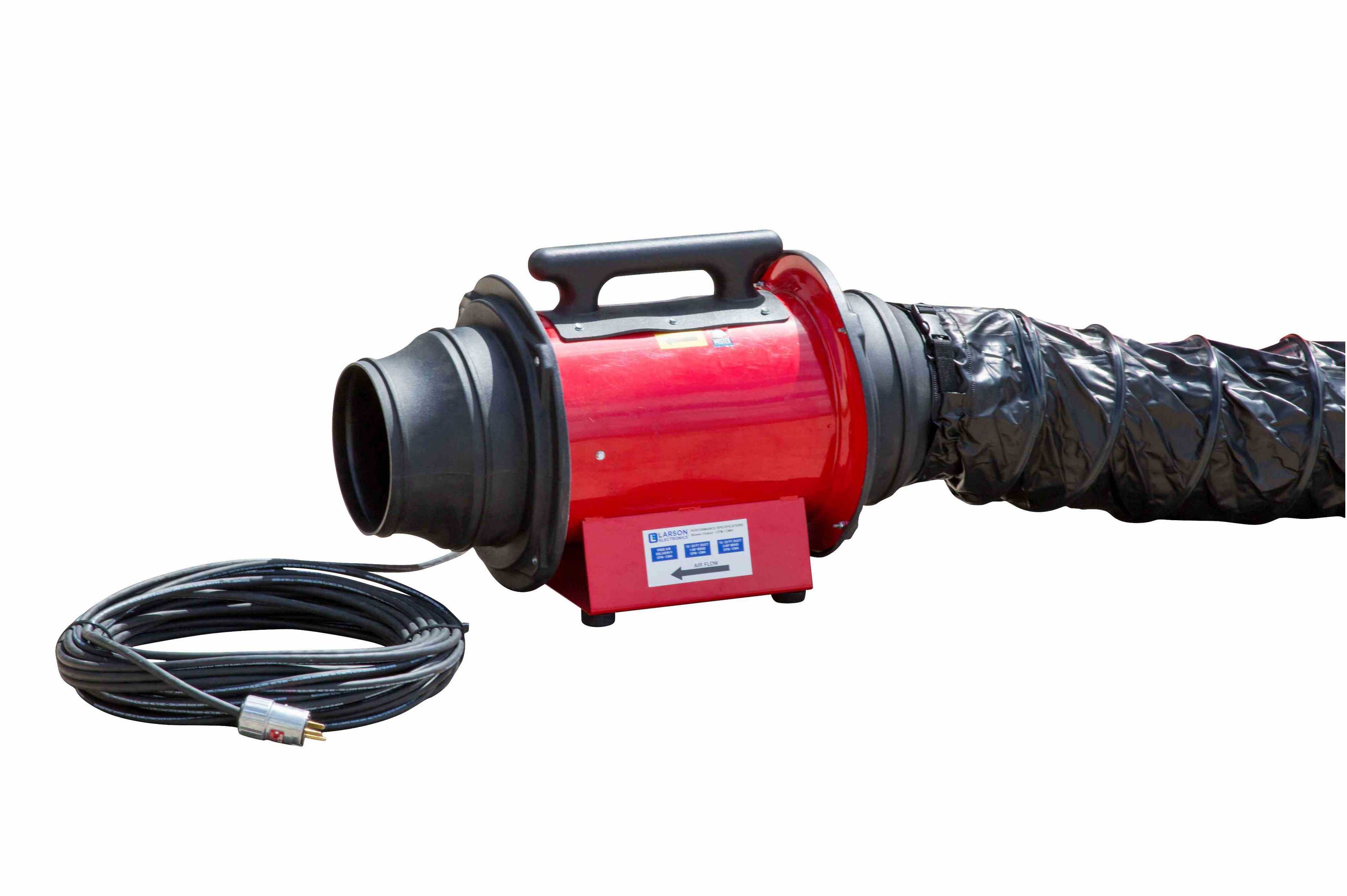

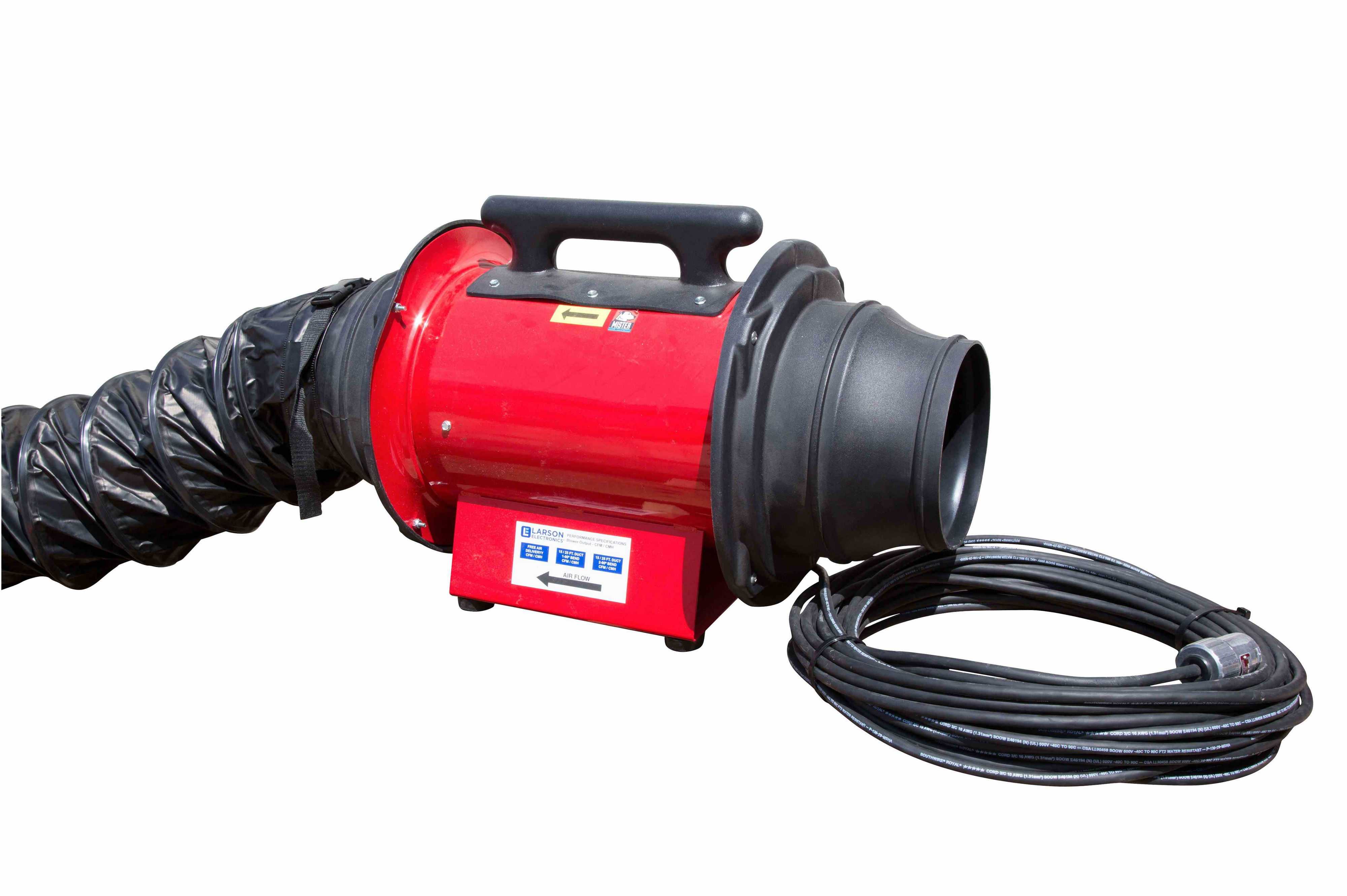

　　从结构设计逻辑来看，风机主体采用钢质外壳搭配无火花铝制风轮，外壳表面做黑色粉末涂层处理，既避免壳体在磕碰中产生火花，也能在潮湿、带腐蚀性气体的作业环境中延缓壳体锈蚀速度；橡胶底座采用一体化成型结构，直接与钢质壳体底部固定，无需额外加装减震垫即可降低风机运行时的振动传递，放置在平整的水泥、钢板地面上不会出现滑移，也能避免运行时壳体与地面硬接触产生碰撞火花。风机两端采用标准快接式法兰接口，可直接对接配套的8英寸或10英寸风管，接口处做了导静电跨接设计，避免风管与风机连接位置出现静电积累。

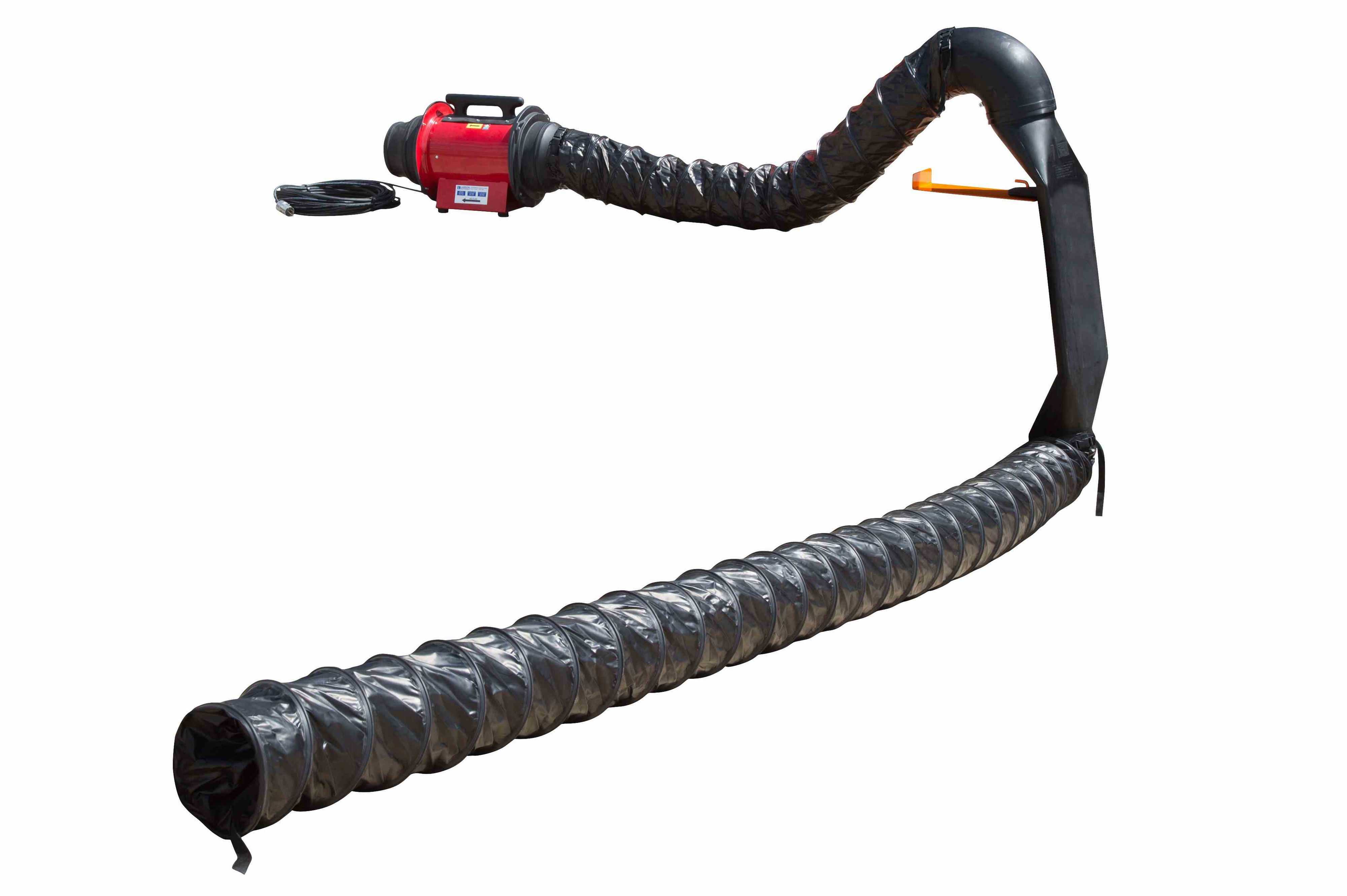

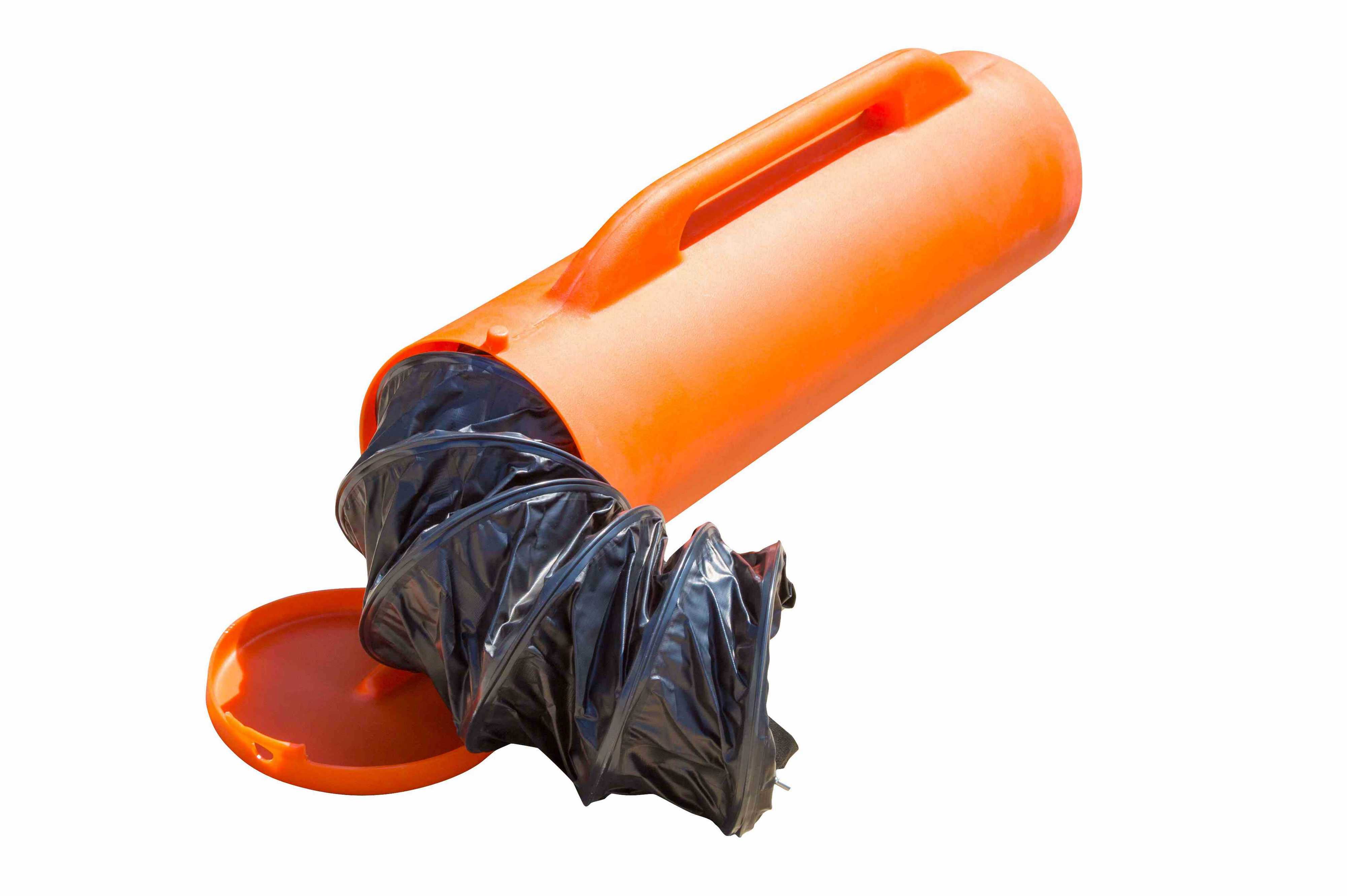

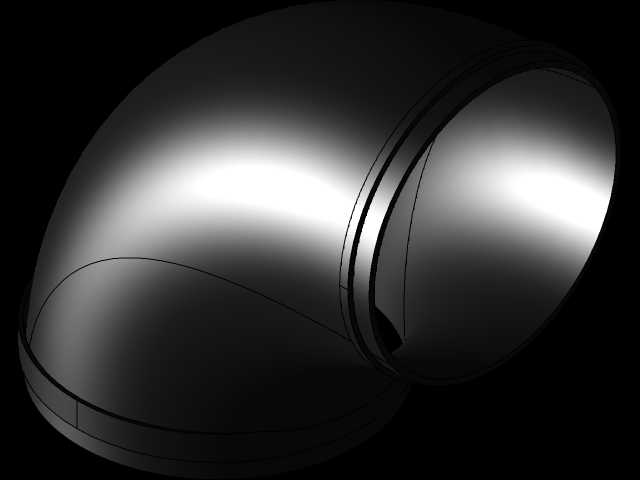

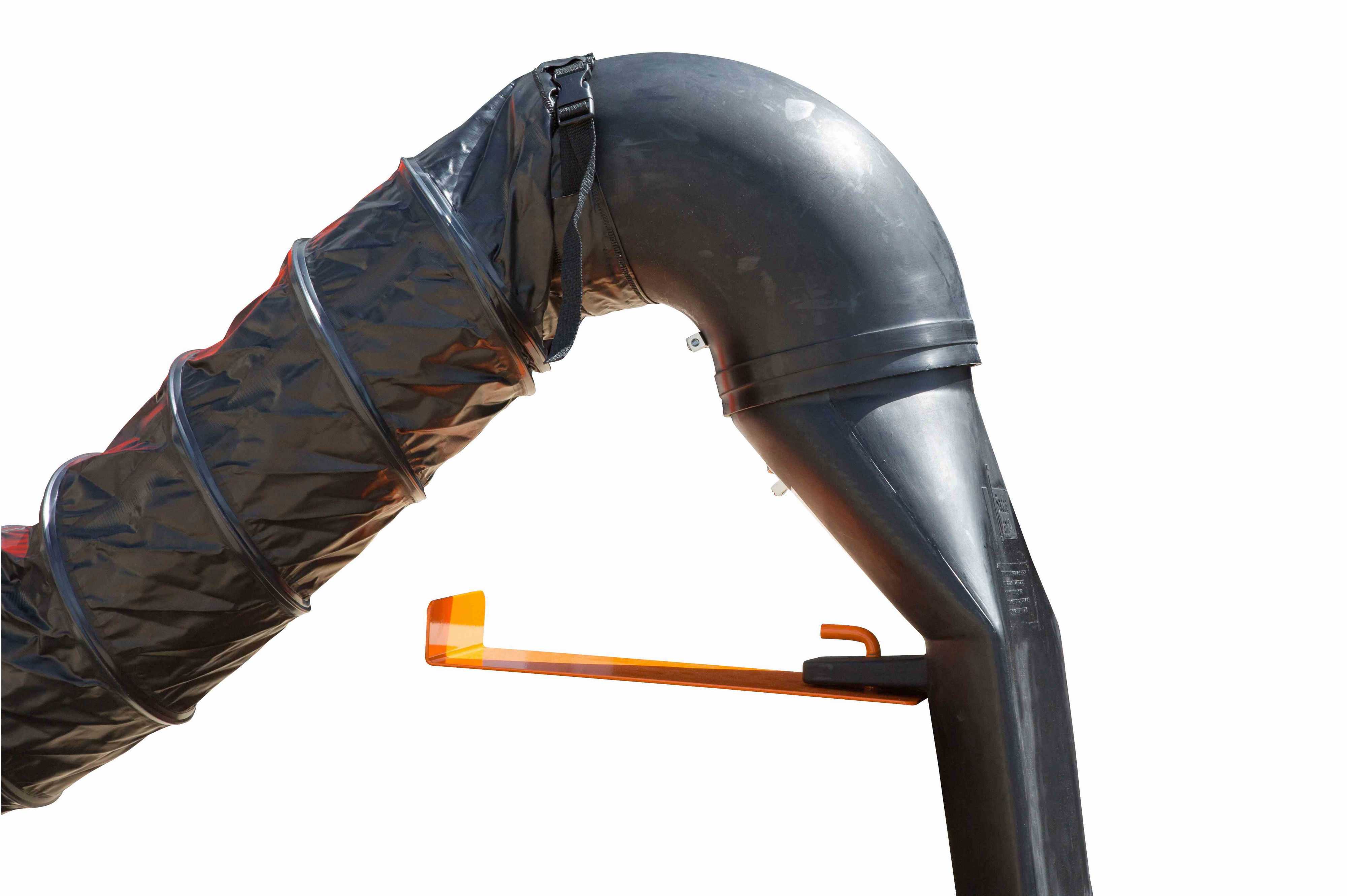

　　配套的柔性导静电风管采用单层聚酯增强PVC乙烯基织物制作，管壁内嵌连续导静电丝，可将风管内壁因高速气流摩擦产生的静电持续导出，避免静电放电引燃爆炸性混合物；风管外部加装弹簧钢丝螺旋加强筋，即使在负压抽吸工况下也不会出现管壁吸瘪变形，同时风管具备可压缩特性，完全延伸长度可达20英尺，压缩后长度仅为延伸状态的十分之一左右，配合橙色硬质便携收纳筒，单人即可完成整套设备的转运与收纳，收纳筒侧面集成一体式提手，顶部配有束口防尘盖，可避免存放时灰尘、杂物进入风管内部。配套的90度弯头采用导静电硬质塑料制作，可在风管需要转向的位置快速连接，避免风管直角弯折导致的通风截面减小、风阻升高问题。

　　从性能参数边界来看，风机在自由送风工况下总风量可达1390cfm，接入20英尺完整风管后风量仍可保持973cfm，运行时噪音水平控制在72dBA，不会对作业现场的通讯交流造成过度干扰；风机电机采用115V交流供电，额定电流12.6安培，内置自动复位热过载保护装置，当风机进风口被杂物堵塞、电机负载异常升高时，可自动切断电源避免电机过热，故障排除后可自动复位重启，无需人工拆解复位。整套设备的防爆等级满足UL及加拿大UL标准中Class I Division 1 Group C、D，以及Class II Group E、F、G的要求，可在对应等级的爆炸性气体、粉尘环境中安全使用。

　　安装与使用层面，风机顶部的一体式提手采用与壳体螺栓固定的结构，承重满足整机重量的2倍以上，既可以手提转运，也可以通过通用支架将风机固定在墙面、设备支架上，适配不同作业场景的安装需求；电源端采用预接线设计，防爆开关直接固定在风机壳体侧面，接线端做双接地设计，使用时只需将配套插头接入对应防爆等级的供电插座，确认接地可靠后即可启动，无需现场进行防爆接线作业，降低现场安装的接线风险。配套的风管与弯头均采用同规格快接结构，无需额外工具即可完成整套管路的拼接，单人可在5分钟内完成整套设备的组装与架设。设备适用的环境温度范围为-20到180华氏度，可在北方冬季室外、南方夏季高温车间等不同温度环境下稳定运行，风管外覆的耐磨条具备YL94 V-0阻燃等级，即使遇到飞溅的焊渣、高温碎屑也不会被引燃，同时耐磨条可降低风管与地面、设备棱角摩擦造成的管壁磨损，延长风管的使用寿命。

　　在实际作业选型中，若作业空间深度较大，可将多根同规格风管串联连接，延长通风距离，串联时需注意每段风管之间做好导静电跨接，确保整个通风管路的静电导通可靠；若用于粉尘作业场景排风，可在风机进风口加装过滤组件，避免大粒径粉尘吸入风机内部损坏铝制风轮；设备存放时需将风管完全压缩收纳进收纳筒，避免风管长期处于拉伸状态导致弹性下降、管壁出现裂纹，同时需将风机表面的灰尘、油污擦拭干净，存放在干燥通风的室内环境，避免橡胶底座、密封件长期受潮老化。
