便携式防爆直列轴流鼓风通风设备结构

　　在石化厂区受限空间作业、船舱涂装通风、地下管廊检修排风这类存在易燃易爆气体混合物的危险作业场景中，普通民用或工业通风设备因电气火花、外壳静电等风险无法满足使用要求，这类防爆直列轴流通风设备正是针对这类高危通风需求开发的专用设备。从实际作业场景来看，这类设备常被用于作业前的舱室吹扫置换，将密闭空间内积聚的易燃易爆蒸气、有毒有害气体通过配套导风管排出，送入新鲜空气，也可在作业过程中持续通风，保障作业区域的气体浓度处于安全阈值内，部分长距离通风场景下，还可将多台同规格设备串联接驳，延长通风送风距离，适配不同纵深的作业面需求。

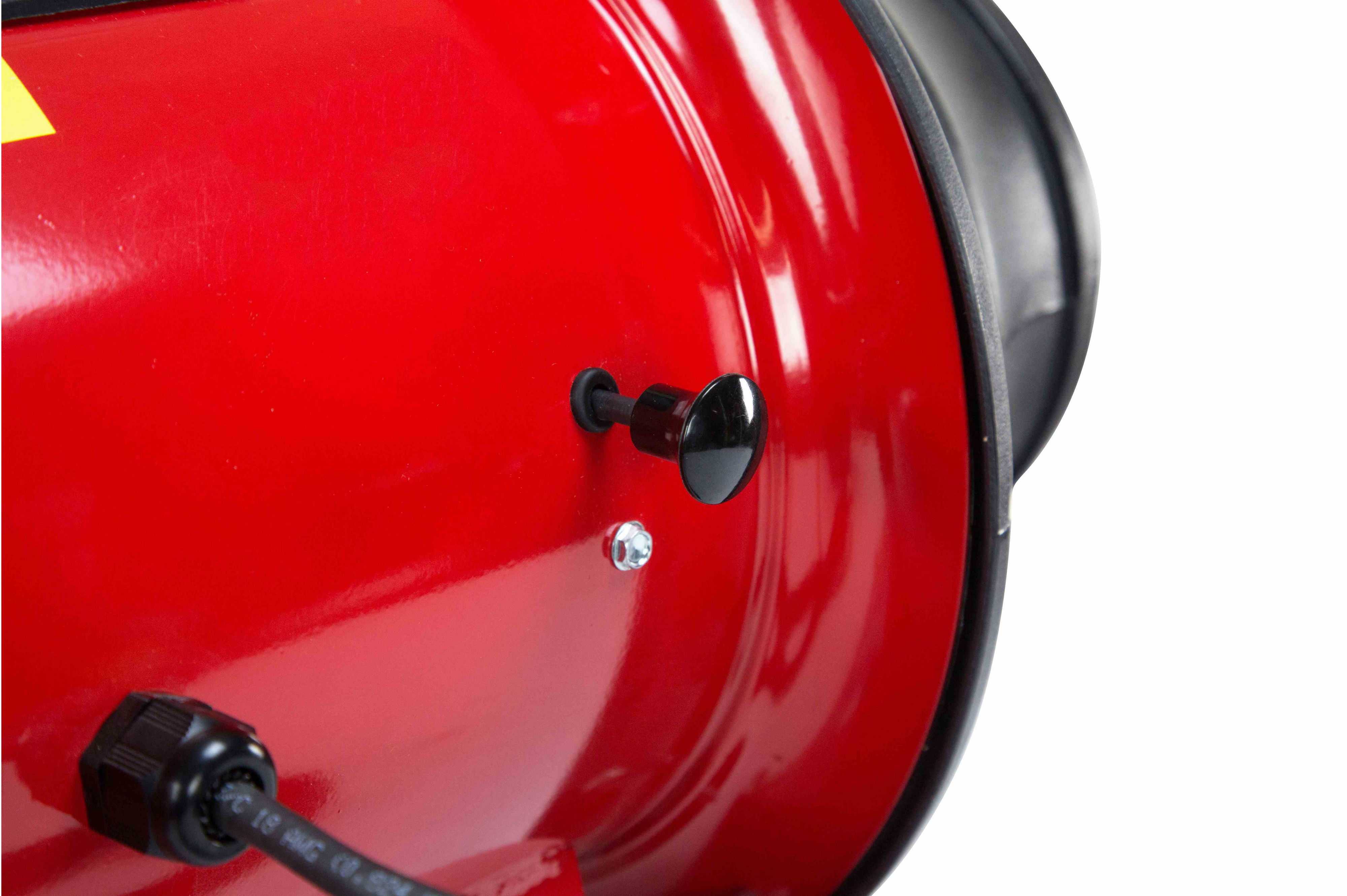

　　从功能特性来看，该设备的防爆设计覆盖了电气与结构两个层面，电气部分配置防爆开关与预接线结构，外壳采用钢制材质并做表面涂层处理，设置双接地片结构，避免设备运行过程中产生静电积聚或电气火花外泄，适配对应等级的危险区域使用要求；动力部分匹配小功率驱动单元，启动阶段电流与运行阶段电流存在明确差值，单回路供电时多台设备需错峰启动，避免回路电流峰值过载触发供电保护。设备的气流性能经过针对性匹配，额定工况下可提供稳定的大流量送风，适配不同长度的导风管道接驳，管道长度变化时送风量会对应衰减，可根据作业面的通风需求匹配对应数量的设备或风管长度。

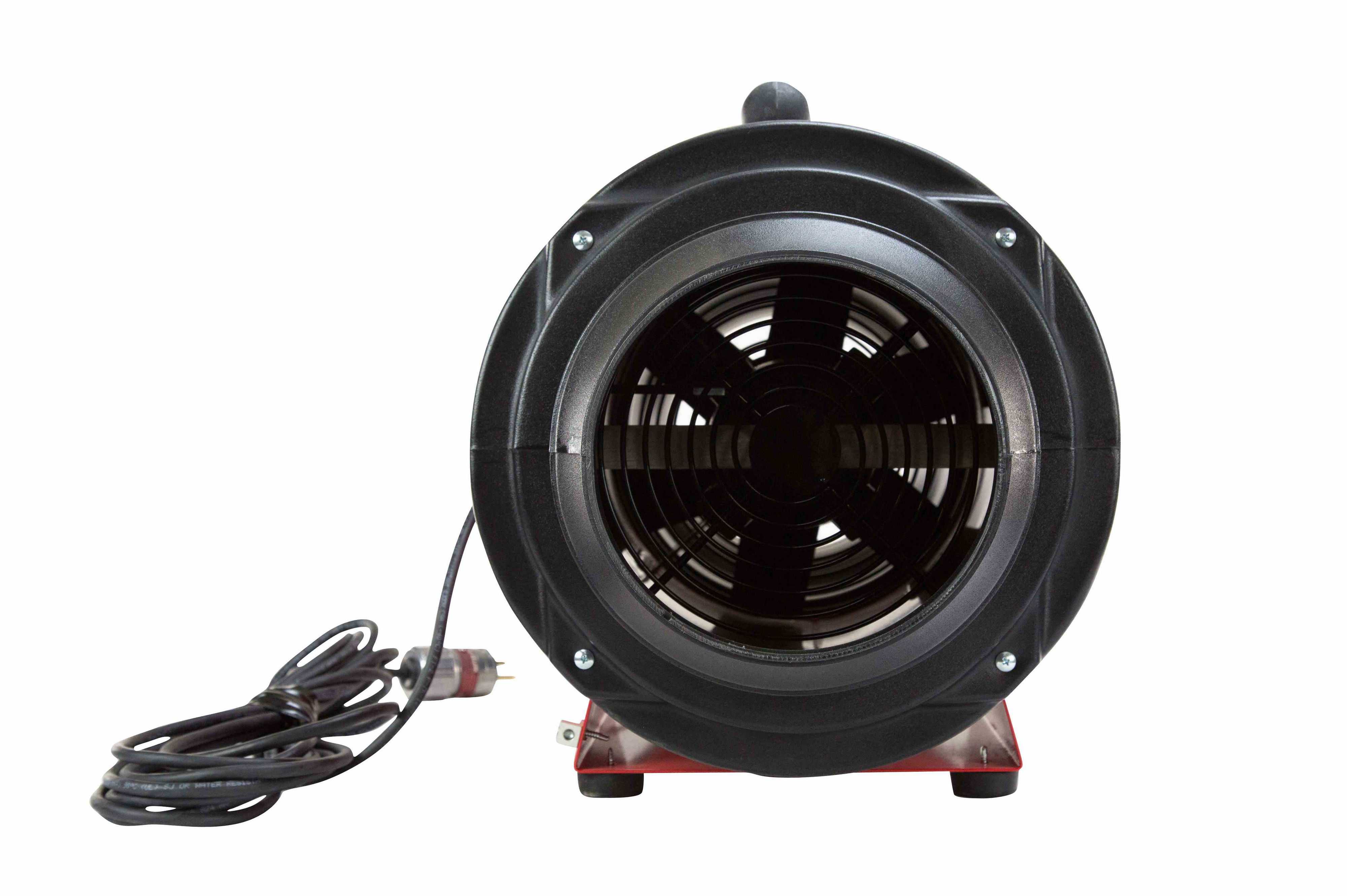

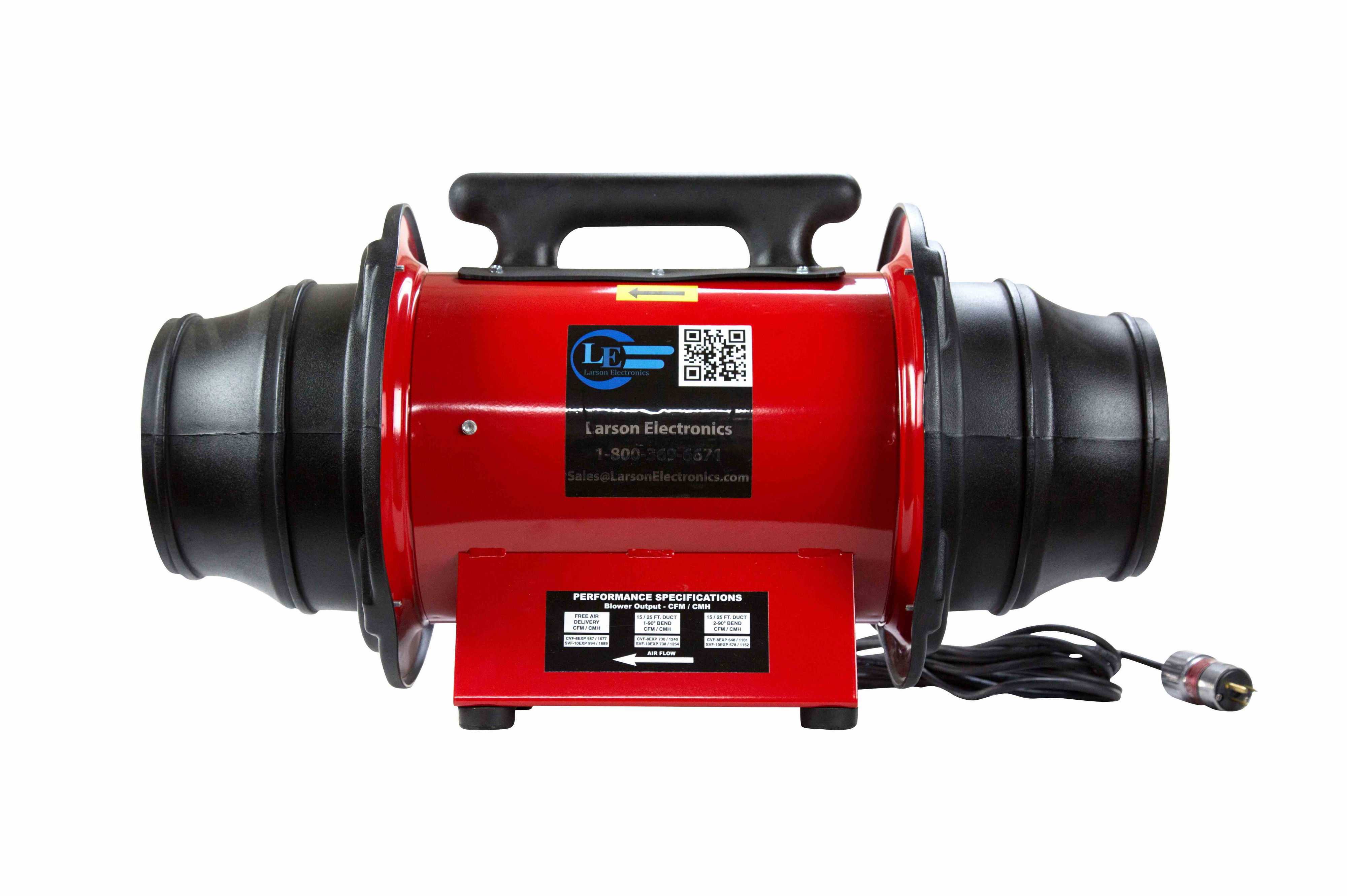

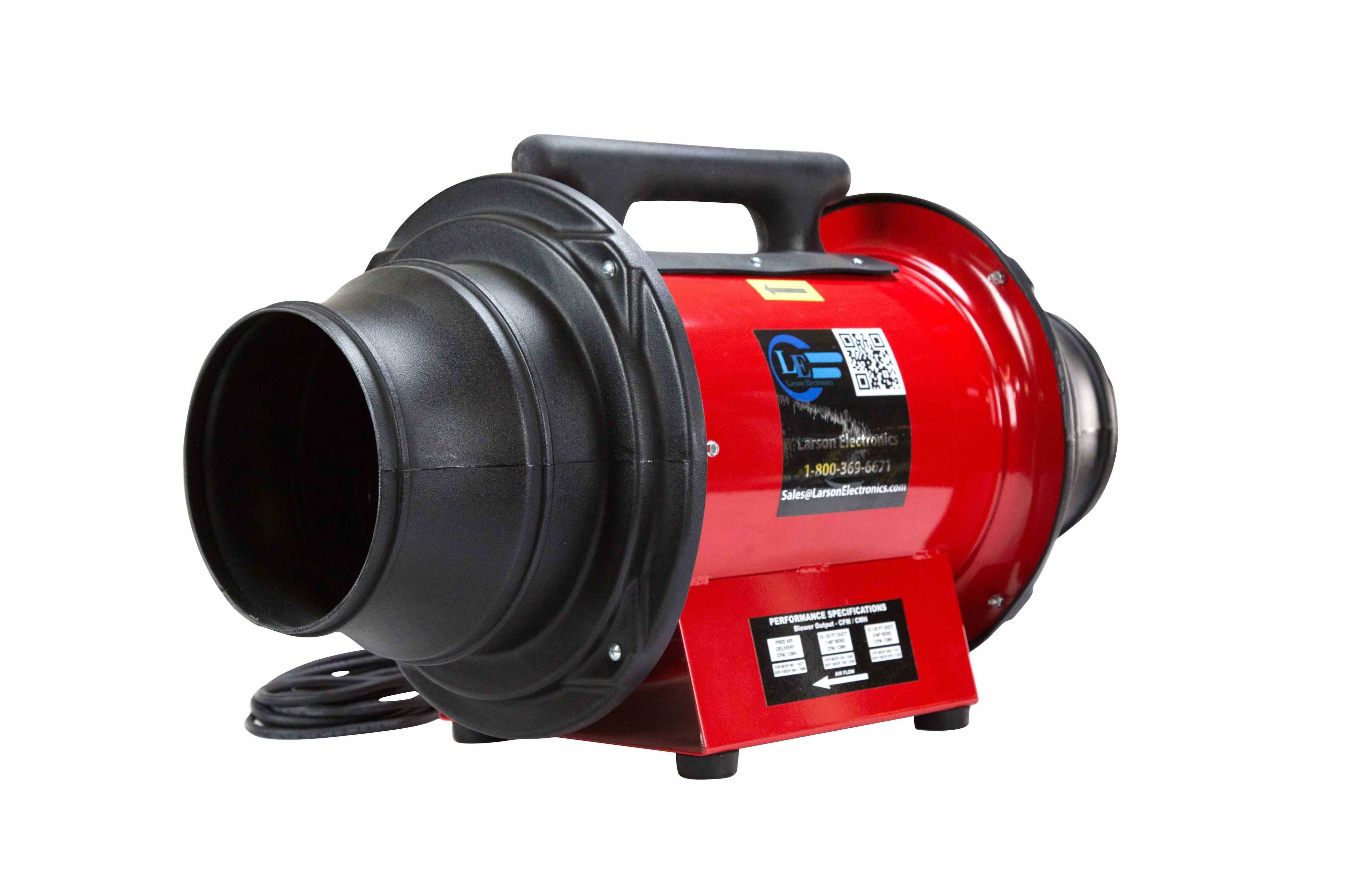

　　从结构设计思路来看，该设备采用直列轴流的流道结构，气流沿设备轴向直进直出，风阻损失更小，相比离心式通风设备结构更紧凑，轴向尺寸更短，便于狭窄空间内的布置摆放。设备顶部设置一体化提手，底部配置橡胶材质的减震支脚，一方面便于单人手提转运，适配现场频繁转场的作业需求，另一方面橡胶支脚可吸收设备运行时的振动，降低运行噪音，同时避免钢制外壳与地面直接摩擦产生火花，也能让设备在不平整的地面放置时保持稳定。设备两端设置标准接驳法兰，可匹配对应口径的柔性导风管，也可接驳90度弯头调整送风方向，适配不同的现场布管需求；内置自动复位热过载保护结构，当设备出现堵转、过载情况时可自动切断供电，故障排除后可自行复位，减少现场维护工作量。

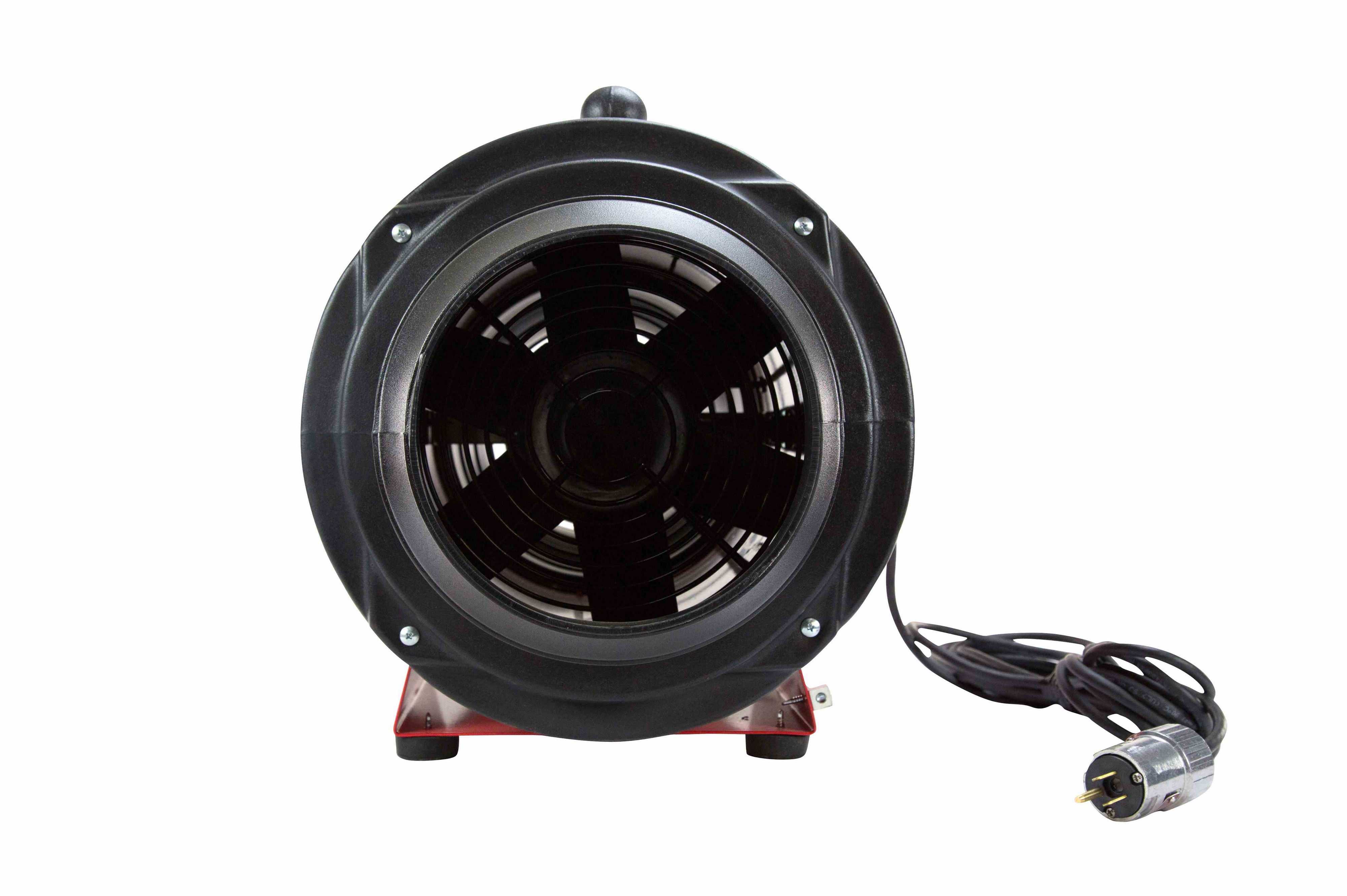

　　从安装与布置边界来看，该设备为便携式无需永久固定安装，放置于平整地面即可使用，设备整体重心偏低，运行时稳定性较好，接驳风管时需注意风管的固定，避免风管重量拉扯设备导致移位；设备的供电线缆为预接的带专用插头结构，使用时需匹配对应规格的防爆供电插座，严禁在非防爆供电回路下使用。设备的环境适应范围覆盖常规工业作业的温湿度区间，可在低温与高温作业环境下稳定运行，运行噪音控制在工业作业允许的范围内，不会对作业人员的沟通造成过度干扰。设备的风轮采用无火花材质制作，即便运行过程中有异物进入流道触碰风轮，也不会产生机械火花，进一步提升危险场景下的使用安全性。在三维建模过程中，需重点还原两端法兰的接驳尺寸、提手的握持结构、底部支脚的安装位置、接线盒与开关的布局，同时还原外壳的涂层分色、标识位置，确保模型可直接用于作业场景的布场模拟、设备选型的尺寸校核，也可作为同类防爆通风设备结构设计的参考原型，建模时需注意流道内部的风轮与壳体的间隙匹配，还原真实设备的装配关系，避免出现结构干涉的问题。
